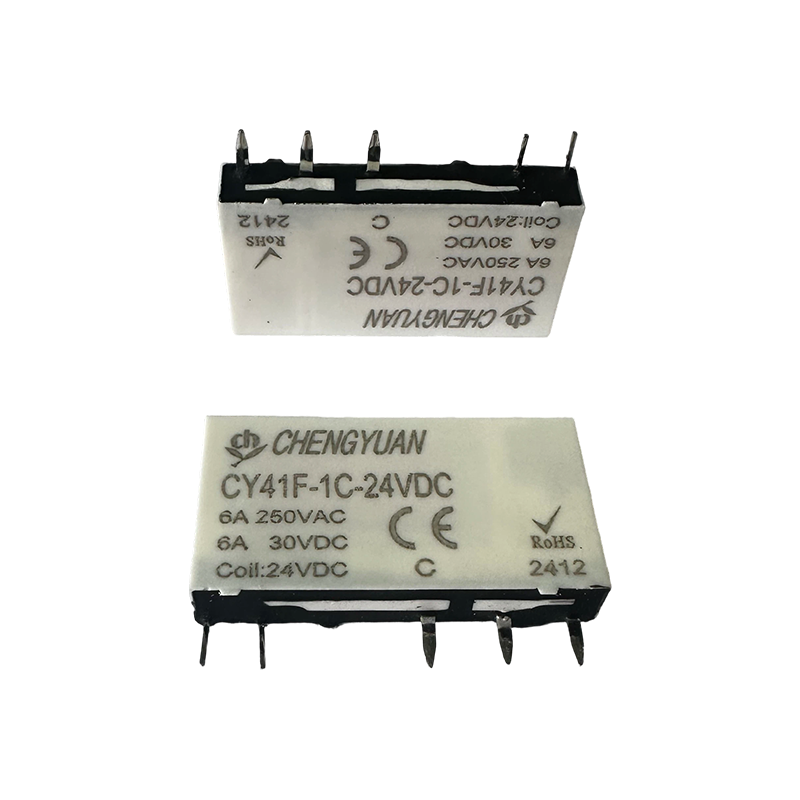

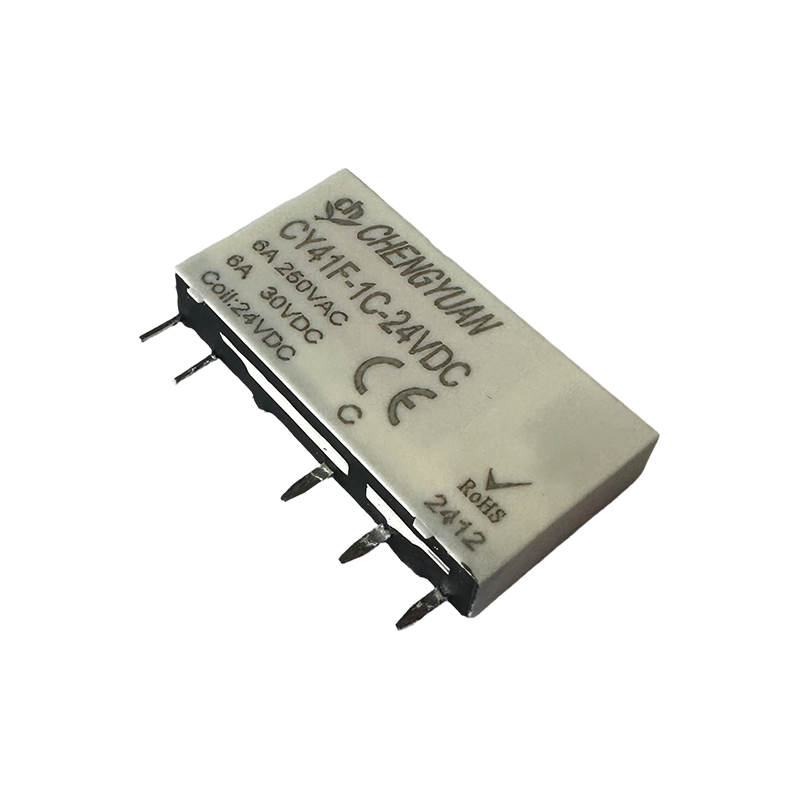

Özellikler:
● Ultra ince (yalnızca 5 mm genişlikte)
● 6A kontak anahtarlama kapasitesi
● Bobin ve kontaklar arasındaki dielektrik voltaj: 4kV
● Bobin ve kontaklar arasındaki aşırı gerilim direnci: 6kV
● VDE0700/0631 güçlendirilmiş yalıtım gereksinimlerini karşılar
● Yüksek hassasiyet, güç tüketimi yaklaşık 0,17W
Uygulanabilir Senaryolar:
● Ev Aletleri: Elektrikli ısıtıcılar ve indüksiyonlu ocaklar gibi yüksek güçlü küçük cihazlar için güç kontrolü
● Endüstriyel Kontrol: Otomasyon ekipmanı, küçük PLC'ler, motor kontrol devreleri
● Akıllı Güç Ekipmanı: Akıllı dağıtım kutuları, şarj yığınlarının yardımcı kontrolü
● Güvenlik Ekipmanı: Güç kaynaklarını izleme, erişim kontrol sistemi devre anahtarlaması
İletişim Parametreleri
| İletişim Yapılandırması | 1H, 1Z |
| Kontak Direnci (1) | Altın kaplama kontaklar: ≤ 30mΩ (1A 6VDC); Altın kaplamasız kontaklar: ≤ 100mΩ (1A 6VDC) |
| İletişim Malzemesi | AgSnO₂, AgNi |
| Kontak Yükü (Dirençli) | 6A 250VAC / 30VDC |
| Maksimum Anahtarlama Gerilimi | 400VAC / 300VDC |
| Maksimum Anahtarlama Akımı | 6A |
| Maksimum Anahtarlama Gücü | 1500VA / 180W |
| Minimum Yük (2) | Altın kaplamasız: 5VDC 100mA; Altın kaplama: 5VDC 10mA |
| Mekanik Dayanıklılık (3) | 1×10⁷ döngü |
| Elektriksel Dayanıklılık | H tipi: 6×10⁴ döngü (AgNi, 6A 250VAC/30VDC, dirençli yük, 85°C, 1 saniye açık 9 saniye kapalı)Z tipi: 3×10⁴ döngü (NO, AgNi, 6A 250VAC/30VDC, dirençli yük, 85°C, 1 saniye açık 9 saniye kapalı); 1×10⁴ döngü (NC, AgNi, 6A 250VAC/30VDC, dirençli yük, 85°C, 1s açık 9s kapalı) |
Notlar:
(1) Yukarıdaki değerlerin tümü başlangıç değerleridir.
(2) Yukarıdaki minimum yük, pimler yukarı bakacak şekilde normal sıcaklık, nem ve basınç ortamlarına uygulanabilen bir referans değerdir. Bu referans değeri anahtarlama frekansına, çevre koşullarına, beklenen hizmet ömrüne ve kurulum yönüne göre değişebilir. Bu nedenle, lütfen kullanmadan önce gerçek yüklerle doğrulama testleri yapın ve sıfır santigrat derecenin altında kullanımdan kaçınılması önerilir.
(3) Yüksüz test, testten sonra mekanik hasar yok.
Bobin Parametreleri
| Nominal Bobin Gücü | 5VDC ~ 24VDC: Yaklaşık 170mW |
| 48VDC, 60VDC: Yaklaşık 210mW |
Not:
(1) Tabloda sıcaklığı belirtilmeyen yükler için ortam sıcaklığı oda sıcaklığıdır.
Performans Parametreleri
| Parametre | Şartname |
| Yalıtım Direnci | 1000MΩ (500VDC) |
| Dielektrik Dayanım Gerilimi | Bobin ve Kontaklar Arasında | 1 dakika boyunca 4000VAC |
| Açık Kişiler Arasında | 1 dakika boyunca 1000VAC |
| Çalışma Süresi (nominal voltajda) | ≤ 8ms |
| Serbest Bırakma Süresi (nominal gerilimde) | ≤ 4ms |
| Şok * (1) | Kararlılık | 49m/s² |
| Güç | 980m/s² |
| Titreşim * (1) | 10Hz ~ 55Hz, 1mm çift genlik |
| Nem | %5 ~ %85 bağıl nem |
| Sıcaklık Aralığı | -40°C ~ 85°C |
| Terminal Tipi | PCB tipi |
| Ağırlık | Yaklaşık 5g |
| Ambalaj Tipi | Plastik sızdırmaz tip, lehime dayanıklı tip |
| Nominal Gerilim (VDC) | Çalışma Gerilimi (VDC) (1) | Bırakma Gerilimi (VDC) (1) | Maksimum Gerilim (VDC) (2) | Bobin Direnci |
| 5 | ≤ 3,75 | ≥ 0,25 | 7.5 | 147×(1±%10)Ω |
| 6 | ≤ 4,50 | ≥ 0,30 | 9.0 | 212×(1±%10)Ω |
| 9 | ≤ 6,75 | ≥ 0,45 | 13.5 | 476×(1±%10)Ω |
| 12 | ≤ 9,00 | ≥ 0,60 | 18 | 848×(1±%10)Ω |
| 18 | ≤ 13,5 | ≥ 0,90 | 27 | 1906×(1±%15)Ω |
| 24 | ≤ 18,0 | ≥ 1,20 | 36 | 3390×(1±%15)Ω |
| 48 (3) | ≤ 36,0 | ≥ 2,40 | 72 | 10600×(1±%15)Ω |
| 60 (3) | ≤ 45,0 | ≥ 3,00 | 90 | 16600×(1±%15)Ω |
