Nveyamal bir röle artık yükü ememediğinde yüksek güçlü bir kontaktör önem kazanmaya başlar. Pratik anlamda, birçok kontaktör 15 A'nın üzerinde başlar ve endüstriyel modeller yüzlerce veya binlerce amperi anahtarlayabilir. Bir motor, akü sistemi, ısıtıcı grubu veya güç dağıtım paneli için birini seçiyorsanız, karar nadiren mevcut değerde kalır. Bu aynı zamanda ani akıma, görev döngüsüne, voltaj tipine, ark kontrolüne, bobin tahrikine ve cihazın yaşayacağı ortama da bağlıdır.
Yükün ağır olduğu, anahtarlamanın sık olduğu ve kontak açılmasındaki ark enerjisinin önemli olduğu durumlarda bir kontaktör seçin. Yük orta düzeyde, paket küçük ve anahtarlama görevi daha hafif olduğunda yüksek akım rölesini veya kompakt modülü seçin. Sınır sabit değildir. Yükün dirençli ısıtıcı yerine motor olması nedeniyle 30 A'lik bir röle bir kabinde iyi çalışabilirken diğerinde erken arızalanabilir.
Yüksek Güçlü Bir Kontaktör Yük Altında Ne Yapar?
Bir kontaktörün içinde dört işlevsel grup bulunur: bobin, manyetik çekirdek ve armatür, ana kontaklar ve ark bastırma sistemi. Düşük güç kontrol sinyali bobine enerji verir. Manyetik kuvvet armatürü çeker ve ana kontakları kapatır. Bobinin enerjisi kesildiğinde bir yay armatürü geri döndürür ve kontakları açar. Normalde açık bir kontaktörde, bobine güç verilene kadar ana devre kapalıdır. Bu düzenleme, bir PLC çıkışının, termostatın veya pilot cihazın çok daha büyük bir devreyi güvenli bir şekilde kontrol etmesini sağlar.
Ana tasarım zorluğu kontakları kapatmak değil. Onları açıyor. Yük altında kontaklar ayrıldığında akım, metali aşındıran, sıcaklığı yükselten ve kopmayı geciktiren bir arkı sürdürebilir. Kontaktörler bu nedenle ark olukları, manyetik üfleme bobinleri, ayırıcı plakalar, vakum odaları veya gazla dolu odalar ekler. Doğru yöntem akıma, gerilime ve beslemenin AC veya DC olmasına bağlıdır.
Kontaktörler ayrıca görev beklentisi açısından rölelerden farklılık gösterir. Bir kontaktör, bir motoru yılda binlerce kez çalıştırabilir; dolayısıyla yay kuvveti, kontak malzemesi ve terminal sıcaklık artışı kritik öneme sahiptir. Yüksek akım röleleri sinyal röleleri ve kontaktörler arasında bulunur.

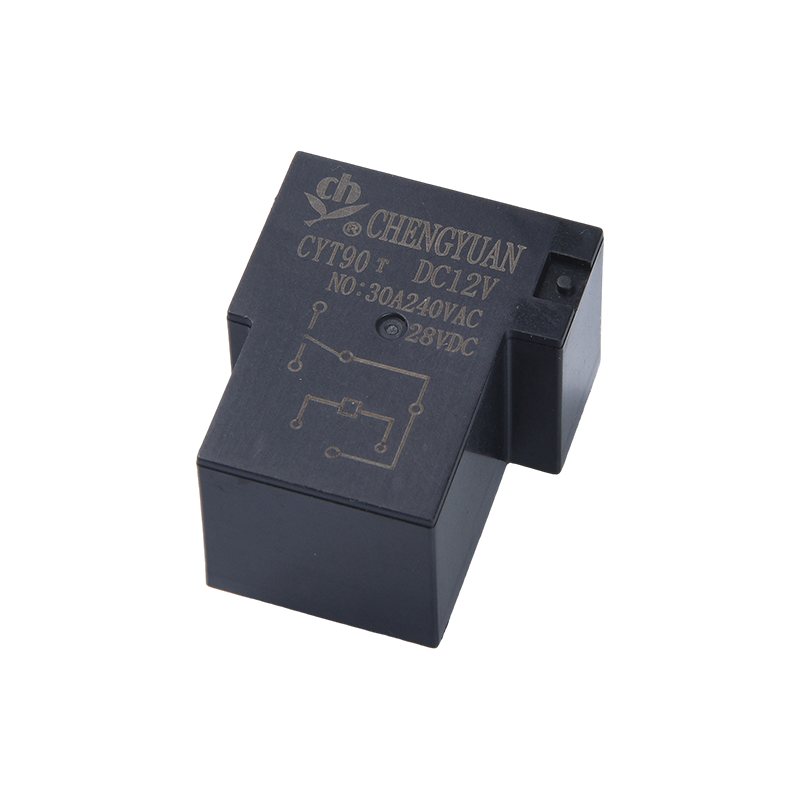

Hala daha yüksek akıma ihtiyaç duyan kompakt tasarımlar için yüksek akım rölesi pratik bir alternatif olabilir. CY T90 serisi, 30 A ve 40 A versiyonlarında sunulan yüksek akımlı bir SPDT rölesidir.
CYT90 Yüksek Akım SPDT Güç Rölesi Alanın kısıtlı olduğu durumlarda yüklerin anahtarlanması için kompakt yüksek akım SPDT rölesi; IEC kontaktör değerleri ve ark davranışını karşılaştırmadan önce faydalıdır. Ürünü Görüntüle → Önemli Derecelendirmeler ve Kullanım Kategorileri
Veri sayfası akımı yeterli değil. Dirençli bir yük için 40 A değerindeki bir kontaktörün motor değeri çok daha düşük olabilir. IEC kullanım kategorileri bu farkı açıklamaktadır. AC-1 endüktif olmayan veya hafif endüktif yükleri kapsar. AC-3, kontaktörün kilitli rotor akımında kapandığı ve nominal akımda açıldığı sincap kafesli motorları kapsar. AC-4, kontaktörün yüksek akımda açıldığı ve ciddi arklanmayla karşı karşıya kaldığı darbeli ve takmalı görevleri kapsar. DC kategorileri de benzer şekilde zorludur çünkü DC arkları sıfır geçişte kendi kendine sönmez.
Kontaktörlerin ve yüksek akım rölelerinin genellikle nasıl uygulandığını karşılaştırmak için aşağıdaki tabloyu kullanın. Değerler genel rehberlik niteliğindedir, üretici veri sayfasının ve geçerli standardın yerine geçmez.
Yük değiştirme kararları için yüksek güçlü kontaktörleri ve yüksek akım rölelerini karşılaştıran tablo. | Özellik | Yüksek güçlü kontaktör | Yüksek akım rölesi |
| Tipik akım | Genellikle 15 A'nın üzerinde, binlerce ampere kadar | Genellikle 10 A ila 40 A, bazıları daha yüksek |
| Birincil tasarım odağı | Motor çalıştırma, yüksek kesme kapasitesi, ark kontrolü | Kompakt anahtarlama, izolasyon, PCB veya panel entegrasyonu |
| Ark kontrolü | Ark oluğu, üfleme, vakum veya gaz odası | Daha küçük ark bastırma, kontak aralığı ve malzeme |
| Görev döngüsü | Sık anahtarlama ve motor yükleri | Orta anahtarlama, dirençli veya hafif endüktif yükler |
| Bobin sürücüsü | Daha yüksek bobin gücü, özel kontrol devresi | Daha düşük bobin gücü, genellikle elektronik tarafından tahrik edilir |
| Montaj | Panel, DIN rayı, bara | PCB, eklenti, DIN ray modülü |
| En uygun | Motorlar, akü sistemleri, güç dağıtımı | Kontrol devreleri, kompakt yükler, röle modülleri |
Diğer derecelendirmeler arasında bobin voltajı, izolasyon voltajı, yapma ve kesme kapasitesi, mekanik ömür, elektriksel ömür, terminal tipi ve montaj yer alır. Doğru akıma sahip ancak yanlış bobin voltajına sahip bir kontaktör güvenilir bir şekilde çalışmayacaktır.

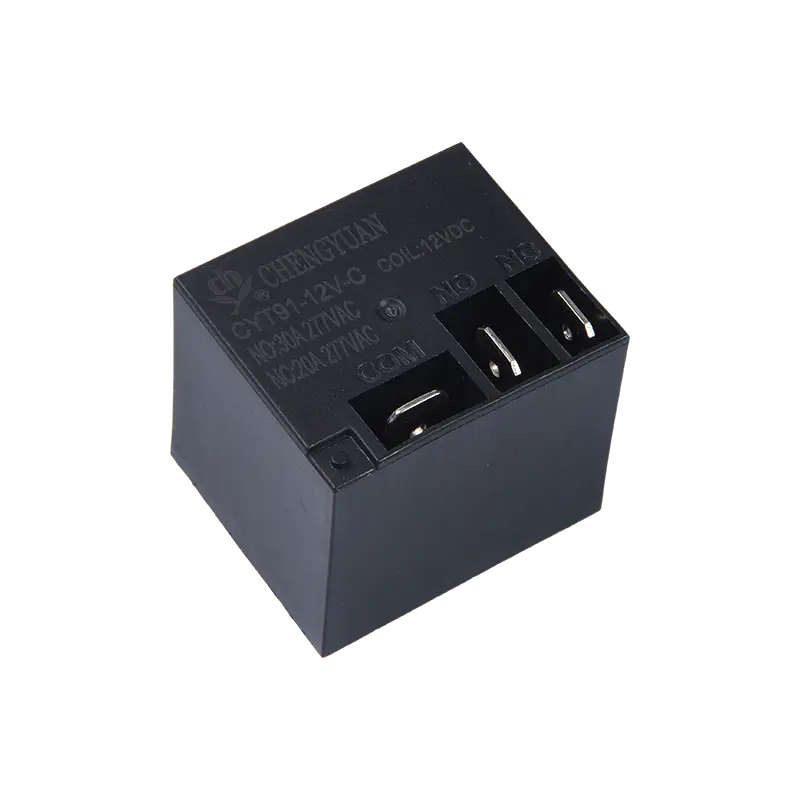

Gerekli değer hala röle aralığında olduğunda, CY T91 gibi 30 A ila 40 A SPDT rölesi daha küçük bir pakette yüksek akım anahtarlaması sağlayabilir.
CYT91 / T91 Yüksek Akım SPDT Güç Rölesi Dar alanlarda yüksek akım anahtarlaması için kompakt 30 A SPDT güç rölesi; AC veya DC kontaktörün ark davranışını dikkate almadan önce bir röle alternatifi. Ürünü Görüntüle → AC ve DC Anahtarlama Değiştirilemez
AC kontaktörleri doğal akım sıfırlarından yararlanır, böylece arkların sönme şansı olur. DC kontaktörleri, hızlı bir şekilde gerilmesi, soğutulması ve bölünmesi gereken sürekli bir ark ile karşı karşıyadır veya kontak aralığının tam gerilime dayanması gerekir. Bu nedenle bir DC kontaktörü genellikle aynı akım derecesine sahip bir AC cihazından farklı bir kontak yapısına, manyetik patlamaya ve daha büyük fiziksel boyuta sahiptir.
Yüksek gerilim DC uygulamaları bu farkı açıkça ortaya koymaktadır. Pil paketleri, güneş panelleri ve şarj sistemleri, ana şalter açıldıktan sonra bile tehlikeli enerji yayabilir. Kontaktör devreyi güvenli bir şekilde kesmeli, yükü izole etmeli ve kaynağa karşı direnç göstermelidir. Yalnızca nominal voltajı değil, gerçek zaman sabitini, kısa devre akımını ve maksimum voltajı da doğrulayın.
AC bobinleri ve DC bobinleri de farklıdır. Bobini kontrol kaynağıyla eşleştirin ve başlatmayı, bırakmayı ve tutma akımını onaylayın.
Yüksek Güçlü Kontaktör Projeleri için Seçim Kontrol Listesi
- Yükü tanımlayın. Dirençli, endüktif, kapasitif, motor, transformatör veya akü yükünü tanımlayın. Sabit akım ve ani akıma dikkat edin.
- Anahtarlama voltajını onaylayın. Nominal, maksimum ve geçici voltajı kaydedin. Ayrı AC ve DC gereksinimleri.
- Kullanım kategorisini seçin. AC-1, AC-3, AC-4, DC-1 veya gerçek göreve uygun kategoriyi kullanın.
- Bobini eşleştirin. Bobin voltajını, AC veya DC'yi, başlatmayı, bırakmayı ve tutma akımını doğrulayın.
- Görev döngüsünü kontrol edin. Saat başına çalışmayı ve beklenen elektrik ömrünü tahmin edin. Motor jogging ömrü hızla kısaltabilir.
- Ark bastırma ve terminalleri gözden geçirin. Ark odasını, üfleme yönünü, terminal torkunu ve bara veya PCB düzenini doğrulayın.
- Ortamı ve standartları doğrulayın. Ortam sıcaklığını, nemi, titreşimi, kirlilik derecesini ve gerekli sertifikaları kontrol edin.
- Prototipi test edin. Üretime geçmeden önce en kötü durum voltajında ve akımında yapma ve kesme testleri gerçekleştirin.
Panel imalatçıları için raya monteli modüller kablolamayı ve değiştirmeyi kolaylaştırabilir. MCYF3 14F raylı röle modülü gibi 16 A kontaklı bir DIN raylı röle modülü, tam kontaktörün aşırı büyük olacağı kompakt endüstriyel kontrol görevlerini yerine getirebilir.
MCYF3 14F DIN Ray Röle Modülü Modüler 16 Merkezi endüstriyel kontrol için raya monteli bir röle modülü, tam kontaktörün çok büyük olacağı durumlarda kablolamayı ve değiştirmeyi basitleştirir. Ürünü Görüntüle → Uygulamalar ve Entegrasyon Noktaları
Yüksek güç kontaktörleri, düşük güç sinyalinin yüksek enerji devresini kontrol etmesi gereken her yerde ortaya çıkar. Yaygın örnekler şunları içerir:
- Kontaktörlerin başlatma akımını idare ettiği motor yolvericiler ve pompa kontrol panelleri.
- Sık döngülü ve endüktif yüklerin sağlam kontaklar gerektirdiği HVAC kompresörleri ve fanları.
- Yalıtım ve ark bastırmanın güvenlik açısından kritik olduğu akü enerji depolaması ve DC dağıtımı.
- Yüksek gerilimli DC'nin güvenilir bir şekilde anahtarlanması gereken güneş enerjisi invertörleri ve şarj ekipmanları.
- Dirençli yüklerin hala büyük akım kapasitesi gerektirebileceği endüstriyel ısıtma ve aydınlatma bankaları.
Entegrasyon kontaktörün kendisi kadar önemlidir. Muhafaza boyutu ısı artışını etkiler. Kablo uzunluğu voltaj düşüşünü ve dalgalanmayı etkiler. Bobin bastırma, PLC çıkışının hasar görmesini önleyebilir. Bobin tipine uygun bir RC sönümleyici, geri dönüş diyotu veya varistör kullanın.
Ortak Tedarik Riskleri ve Bunların Nasıl Azaltılacağı
En yaygın hata, yalnızca başlıktaki mevcut derecelendirmeyi karşılaştırmaktır. 40 A röle ve 40 A kontaktör spesifikasyon satırında benzer görünebilir ancak kesme kapasiteleri, görev döngüsü ve termal davranışları çok farklı olabilir. Diğer bir risk ise AC için derecelendirilmiş bir kontaktörün DC üzerinde çalışacağını varsaymaktır. Genellikle en azından güvenli bir şekilde veya uzun süre olmaz.
Tedarik ekipleri ayrıca veri sayfası revizyonunu, bobin voltajını, kontak düzenlemesini, terminal yönlendirmesini ve sertifikasyon belgelerini de kontrol etmelidir. Uygulama güvenlik fonksiyonlarını içerdiğinde doğrulama için test verilerini ve bir numuneyi talep edin.
Özel veya orta hacimli projeler için doğrudan bir röle üreticisiyle çalışmak seçim döngüsünü kısaltabilir. Bu sitenin arkasındaki şirket 1996'dan beri röleler ve endüstriyel kontrol modülleri üretmektedir ve yük, bobin ve montaj gereksinimlerini mevcut ürünlere göre inceleyebilir. Şunu inceleyebilirsiniz: şirket geçmişi or fiyat teklifi için başvuru ayrıntılarını gönderin .
Cihazı Gerçek Yükle Eşleştirme
Katalog sayfasıyla değil, yüklemeyle başlayın. Akımı, voltajı, ani akımı, görev döngüsünü, ortamı ve gerekli ömrü tanımlayın. Daha sonra yüksek güçlü bir kontaktörün, yüksek akım rölesinin veya DIN rayı modülünün doğru anahtarlama seviyesi olup olmadığına karar verin. Kontaktörler ağır yükler ve sık çalıştırma için üretilmiştir. Yük orta düzeyde olduğunda ve paketin kompakt kalması gerektiğinde yüksek akım röleleri ve modülleri daha iyidir.
Uygulama sınırdaysa test edin. Oda sıcaklığında bir tezgah testini geçen bir cihaz, 60 C'de kapalı bir kabinde arızalanabilir. Dirençli bir yükü tutan bir kontaktör, motor çalıştırma sırasında kaynak yapabilir. Ekstra doğrulama adımı genellikle saha hatasından daha ucuzdur.
