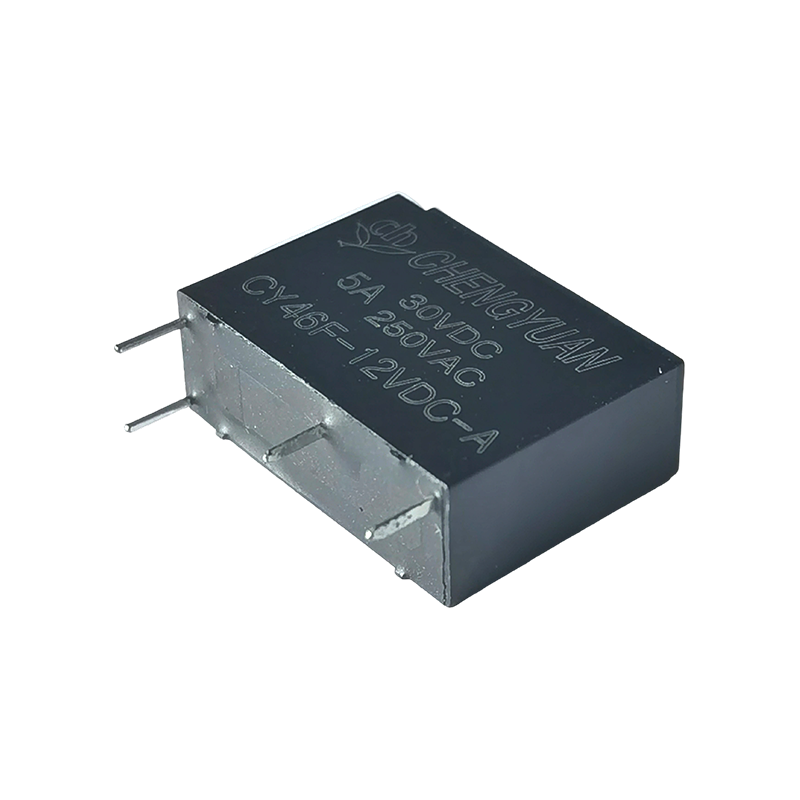

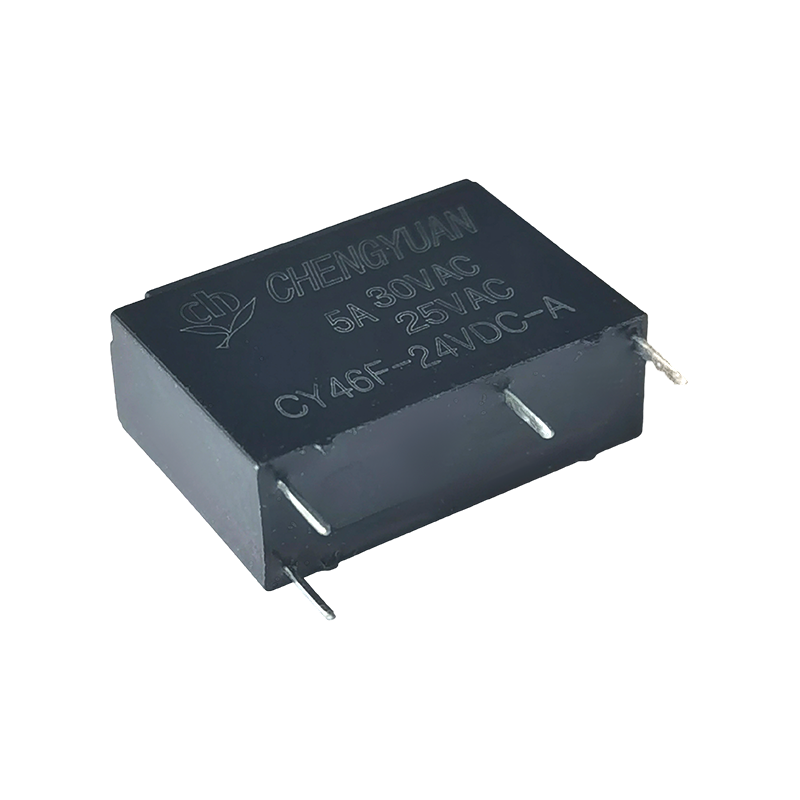

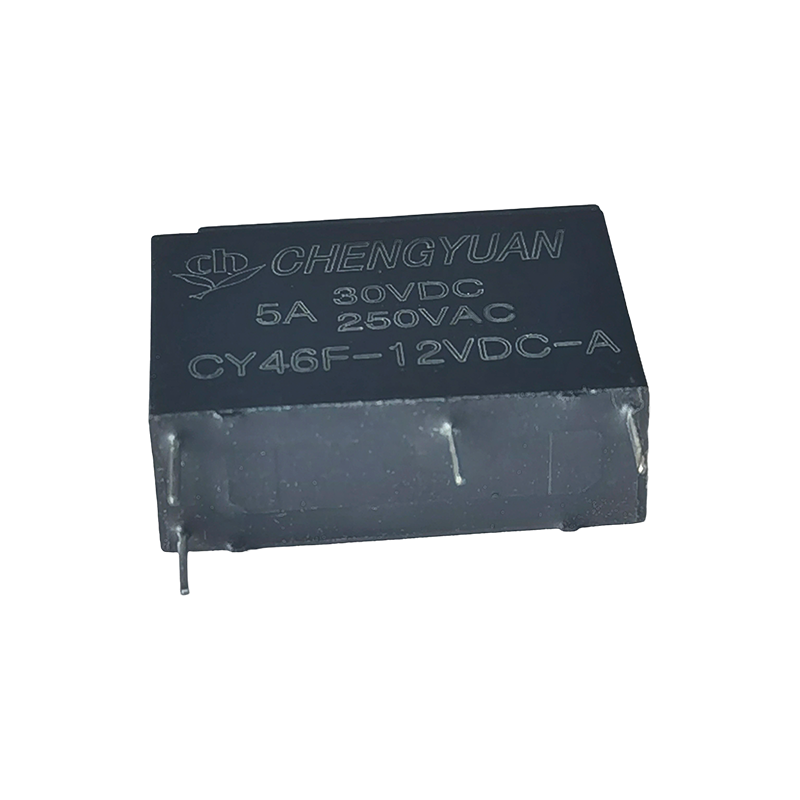

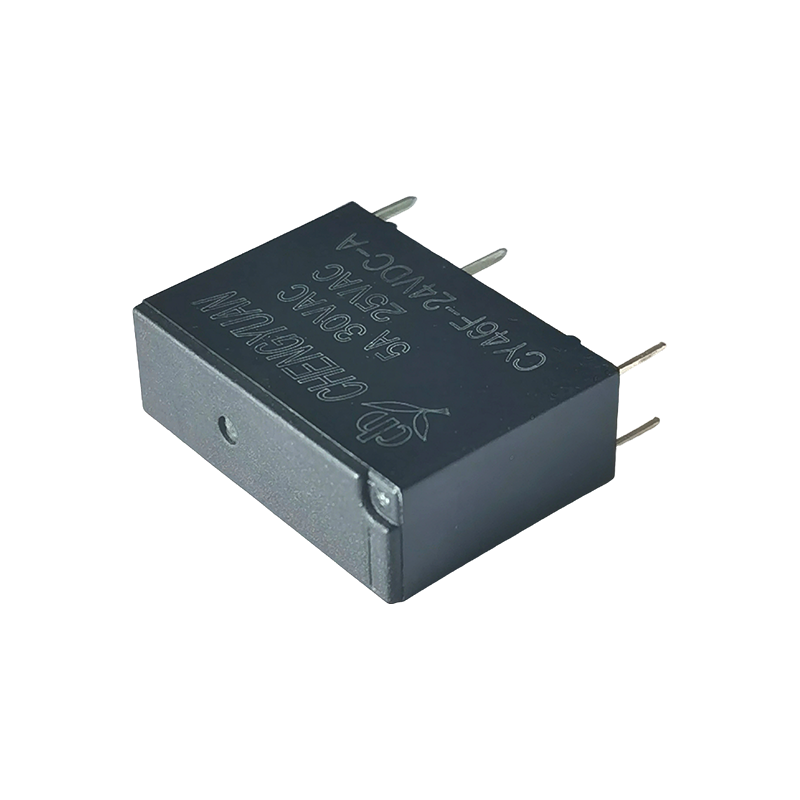

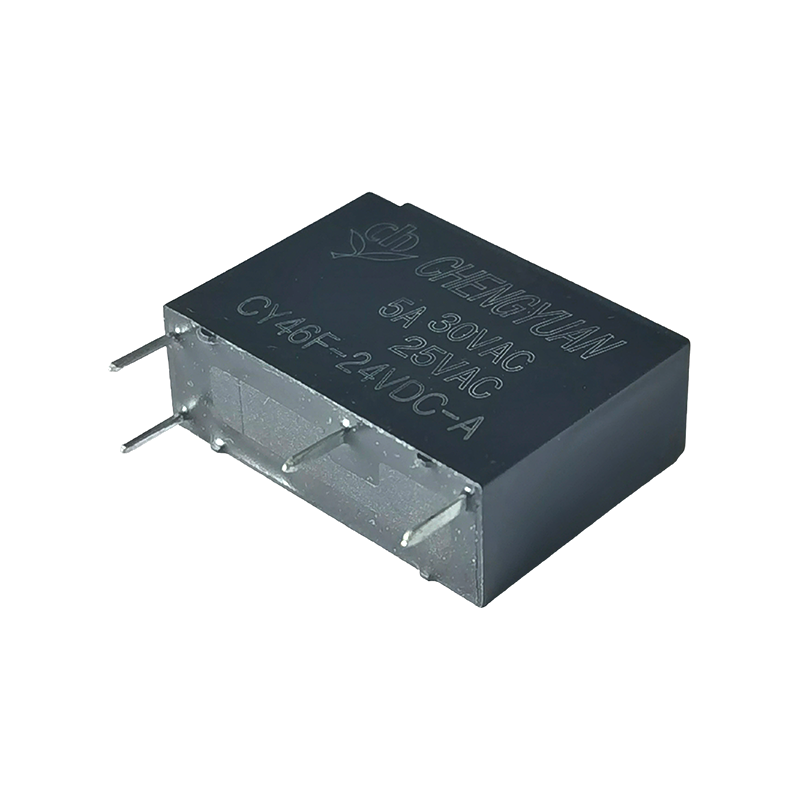

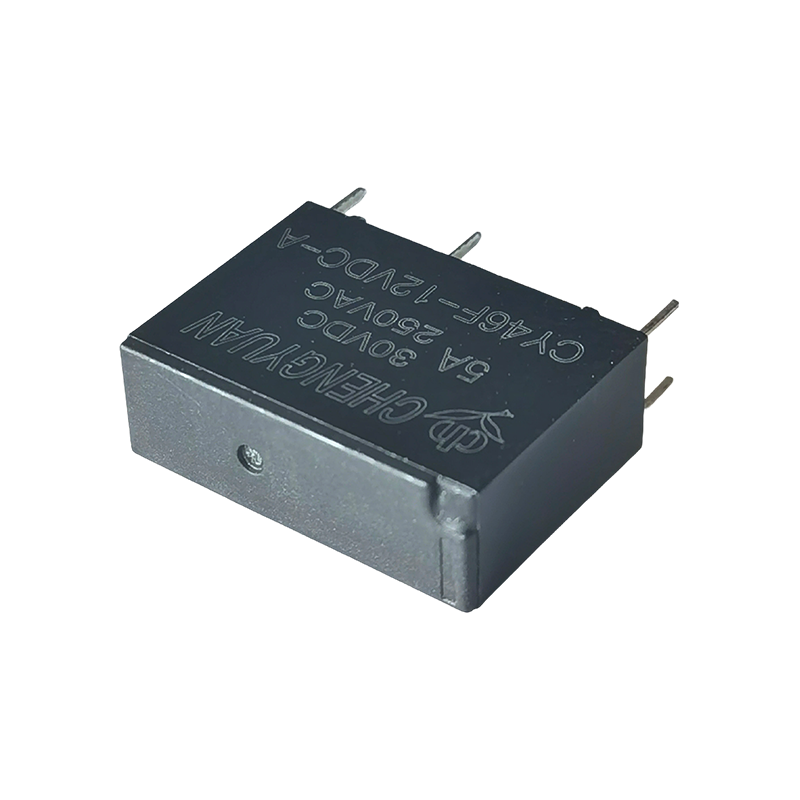

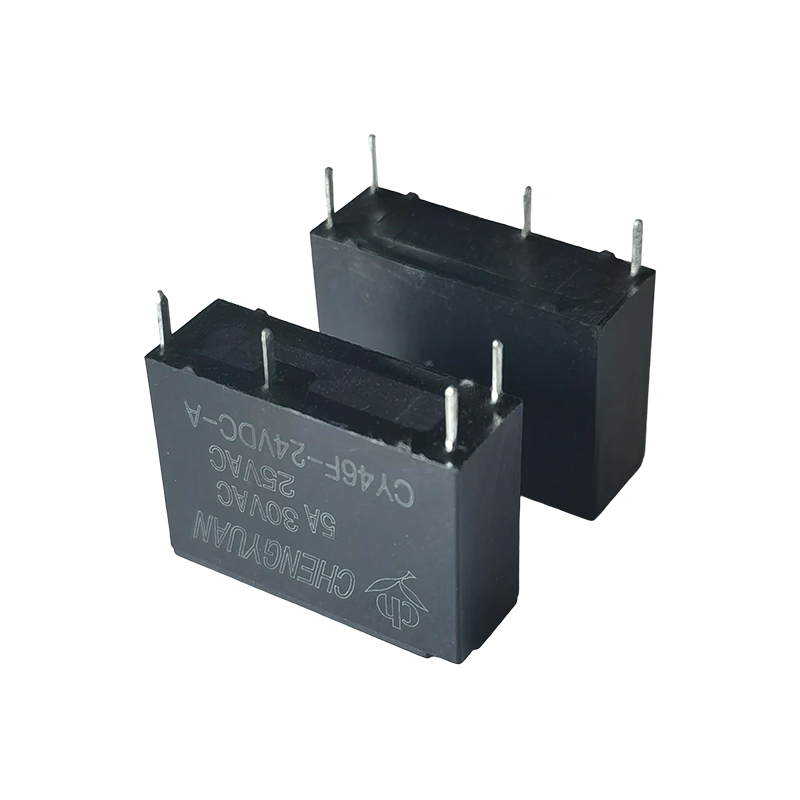

Özellikler:
• Yüksek yoğunluklu devre kartlarına uygun kompakt boyut (20*7,2*16,6 mm)
• Yüksek dayanım gerilimi: 4000V (bobin ve kontaklar arasında)
• 5A kontak anahtarlama kapasitesi
Tipik Uygulamalar:
1. Küçük ev aletleri: Mini pirinç pişiriciler, küçük nemlendiriciler, taşınabilir elektrikli su ısıtıcıları ve küçük ev vantilatörleri gibi küçük ev aletleri için, bu ürünlerin minyatür tasarım gereksinimlerini karşılayan güç açma/kapama kontrolü;
2. Tüketici elektroniği cihazları: Yoğun PCB düzenleri için ultra küçük boyutlarından yararlanan güç bankaları, küçük adaptörler, dijital ürün şarj kontrol modülleri ve küçük ses ve video oynatıcılardaki devre anahtarlama;
3. Endüstriyel yardımcı kontrol: Küçük sensör sinyali anahtarlama, minyatür PLC genişletme modülleri ve otomasyon ekipmanı için yardımcı kontrol devreleri (gösterge ışığı kontrolü, küçük solenoid valf sürücüleri gibi), 5VDC-24VDC ortak endüstriyel kontrol voltajlarıyla uyumludur;
4. Akıllı ev terminalleri: Akıllı ev cihazlarının düşük güç ve minyatür tasarım gereksinimlerini karşılayan akıllı sensör düğümleri, küçük akıllı anahtarlar ve kablosuz uzaktan kumanda alıcı modülleri için güç yönetimi;
5. Güvenlik ve tıbbi yardımcı ekipman: Küçük güvenlik dedektörleri (kapı ve pencere sensörleri, duman dedektörleri gibi) için sinyal tetikleme devreleri ve taşınabilir tıbbi yardımcı ekipman (küçük nabız oksimetreleri gibi) için dahili devre anahtarlama, kararlı çalışmayı sağlar;
6. Otomotiv elektroniği yardımcı: Araçların içindeki genel 12VDC voltaj spesifikasyonlarıyla uyumlu, araç içindeki küçük elektrikli cihazlara (araba fanları, ortam ışıkları gibi) yönelik kontrol devreleri.
İletişim Verileri
| Tür | CY46F |
| İletişim materyali | Gümüş alaşımı |
| Temas direnci | 100mΩ Maksimum (1A 16VDC'de) |
| Nominal yük (Dirençli yük) | 5A250VAC |
| Maks. anahtarlama akımı | 5A |
| Maks. anahtarlama gerilimi | 250VAC |
| Maks. güç değiştirme | 1250VA |
| Min. yük değiştirme | 6V 1A |
| Özellikler |
| Çalışma süresi (nominal bobin voltajında) | 20 ms Maks. (Diyot yok) |
| Yayınlanma zamanı | 10 ms Maks. (Diyot yok) |
| Yalıtım direnci | Min 1000MΩ (500VDC'de) |
| Dielektrik dayanım | Açık kontaklar arasında: 1 dakika boyunca 750VAC, 50/60Hz |
| Bobin ve kontak arasında: 1 dakika boyunca 4000VAC, 50/60Hz |
| Titreşim direnci | Yıkıcı | 10-55Hz, 1,5 mm'lik çift genlikte |
| Fonksiyonel | 10-55Hz, 1,5 mm'lik çift genlikte |
| Şok direnci | Fonksiyonel | 10G Min |
| Yıkıcı | 10G Min |
| Dayanıklılık | Mekanik dayanıklılık (10800ops./h) | 10.000.000 işlem (oda sıcaklığında) |
| Elektrik dayanıklılığı (360 işlem/saat) | 100.000 işlem (oda sıcaklığında) |
| Ortam sıcaklığı | -40°C~ 85°C(yoğunlaşma yok) |
| Ağırlık | Yaklaşık. 3.9g |
| Nominal gerilim (VDC) | Nominal işletme akım ±%10(mA) | Bobin direnci ±%10(Ω) | Nominal işletim güç | Çalışma voltajı (Maks.) | Serbest bırakma gerilimi (Dk.) | Maks. izin verilen voltaj |
| 5 | 40 | 125 | Yaklaşık 0,20W | Nominalin %75'i gerilim | Nominalin %5'i gerilim | Nominal voltajın %130'u |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 720 |
| 12 | 16.67 | 405 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
| 5 | 72 | 69 | Yaklaşık 0,36 W |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
Yukarıda gösterilen veriler başlangıç değerleridir. Bobinin aşırı ısınmasını önlemek için bobin üzerinde izin verilen maksimum voltajı 10 dakikadan fazla uygulamayın.

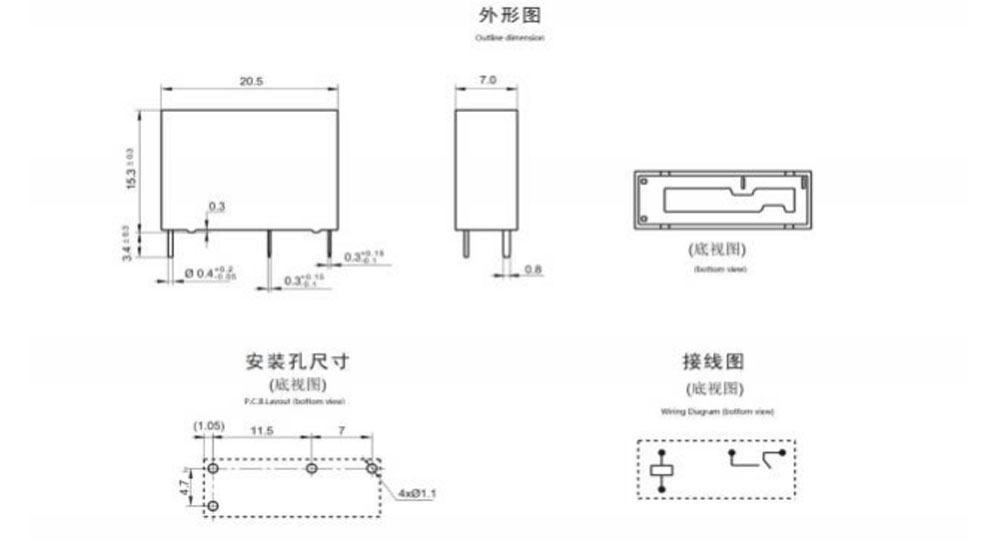

Anahat boyutu, Kablo şeması, PCB düzeni (Birim: mm)

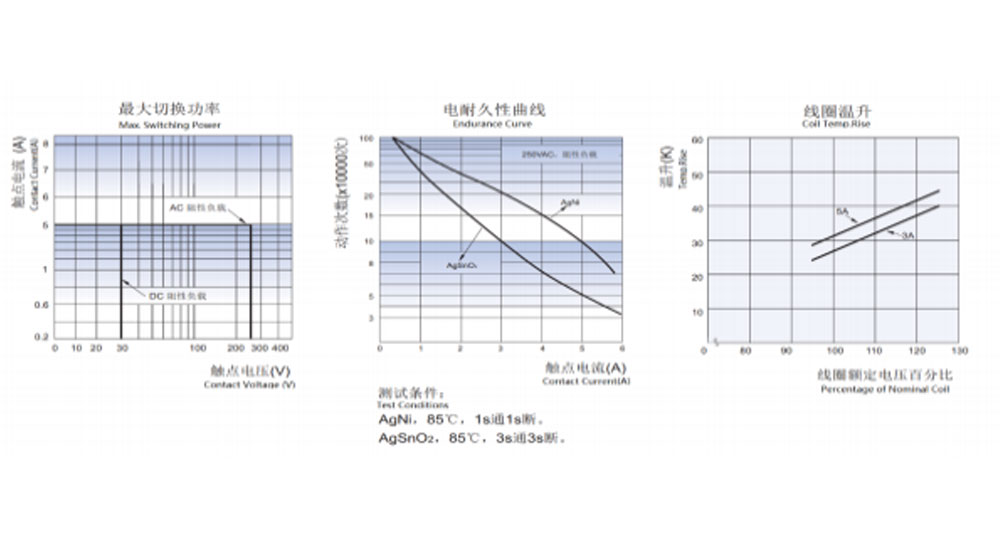

Karakteristik Eğriler
Sipariş Bilgileri
CY46F - 1 - A - 12VDC - D - T - XX
1 2
1: Tür: CYF3
2: Kutup Sayısı: 1-1 Kutup
3: İletişim Düzenlemesi: C C'den ; H A'dan ; B B'den
4: Nominal Voltaj: 5,6,9,12,18,24VDC
5: Bobin Gücü: D-0,36W L-0,2W
6: Koruyucu Yapı: S-Flux geçirmez,
SH-Mühürlü tipte yıkanabilir
7: Özel Parametre: Nil-Standart tip
Harf veya sayı-Özel gereksinim
Akı geçirmez röleler H2S, SO2, NO2, toz vb. kirleticilerin bulunduğu ortamlarda kullanılamaz.
Akı geçirmez röleler PCB üzerine monte edildikten sonra su ile temizleme veya yüzey işlemi yapılması önerilmez.
Özelleştirilmiş özel bir son ek, CHENGYUAN tarafından değerlendirildikten sonra kullanılabilir.
Yasal Uyarı: Şartname yalnızca referans amaçlıdır. Teknik özellikler önceden haber verilmeksizin değiştirilebilir.
Olası her uygulama için tüm performansı ve tüm parametreleri değerlendiremedik. Bu nedenle kullanıcıların seçim yapmak için doğru konumda olmaları gerekir.
Kendi uygulamalarına uygun ürün. Mühürlü röleler için, kurulum ve temizlik sonrasında, lütfen kullanmadan önce kasadaki havalandırma deliğini açın. Herhangi bir sorunuz varsa teknik hizmetler için lütfen Chengyuan ile iletişime geçin. Ancak hangi ürünün kullanılması gerektiğinin belirlenmesi kullanıcının sorumluluğundadır.
