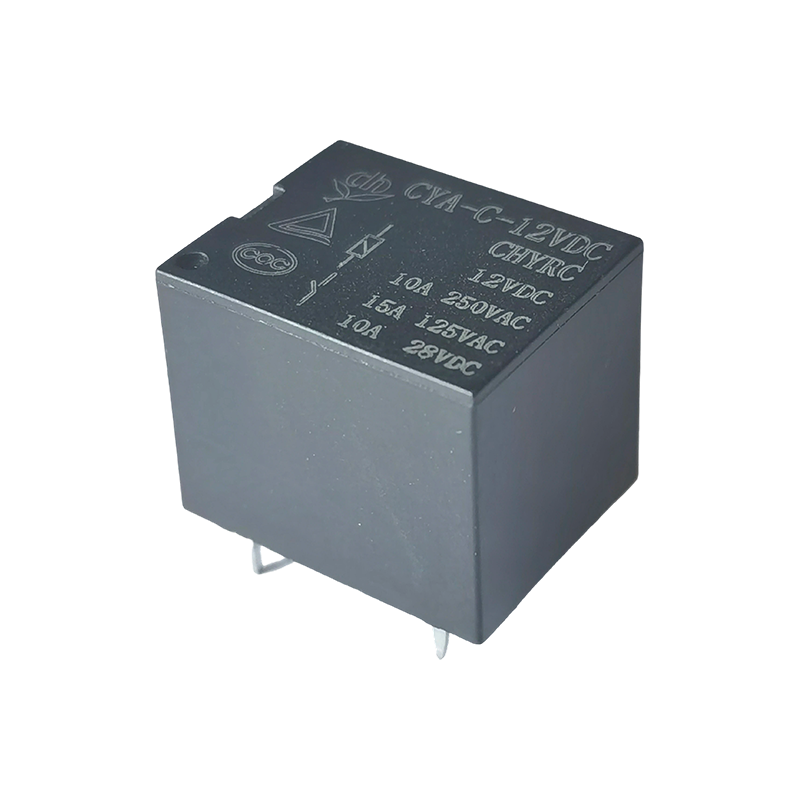

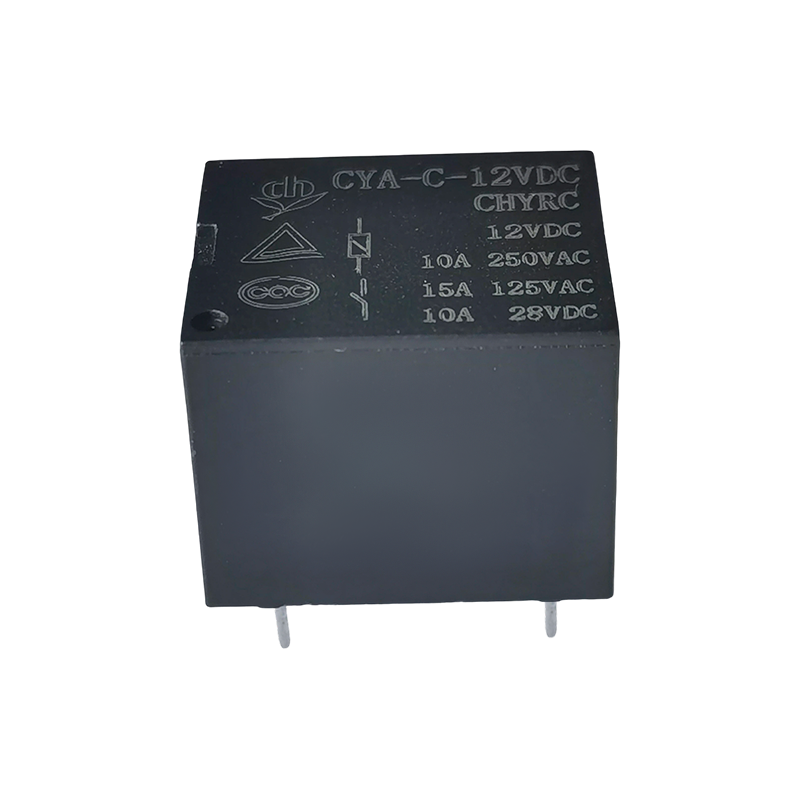

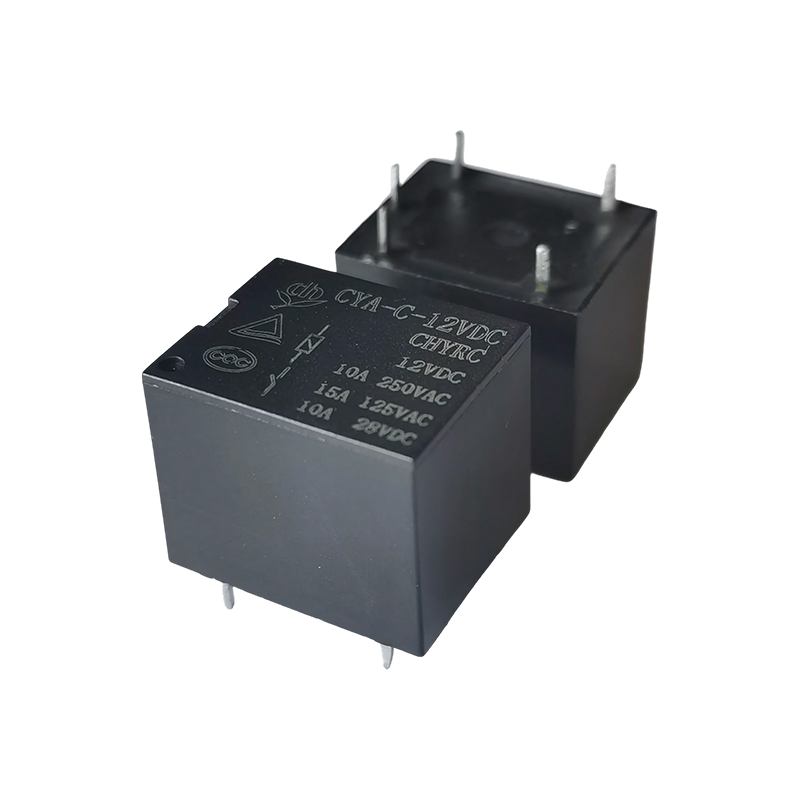

Özellikler:
• Geniş yük uyumluluğu: 15A 125VAC, 12A 250VAC AC yükleri ve 10A 28VDC DC yükleriyle uyumludur ve çoğu düşük ila orta güç devresi anahtarlama ihtiyaçlarını karşılar.
• Esnek bobin voltajı: 3VDC-48VDC bobin voltajını destekler ve ek voltaj dönüştürme modüllerine ihtiyaç duymadan çeşitli kontrol devresi voltajı özelliklerini doğrudan eşleştirir.
• Düşük güç tüketimi tasarımı: Bobin güç tüketimi yalnızca 0,36 W olup, genel ekipmanın güç tüketimini azaltır ve onu pille çalışan cihazlar için uygun hale getirir.
• Çift yetkili sertifikasyon: Uluslararası ve yerel güvenlik standartlarına uygun ve birden fazla pazarda satılan terminal ürünlerine uygun, TUV ve CQC sertifikasını geçti.
• Uygun PCB kurulumu: Baskılı devre kartının kolay lehimlenmesi ve montajı için 5 pinli bir yapı kullanır; kompakt, küp şeker benzeri şekli, kurulum alanından tasarruf sağlar ve yüksek yoğunluklu devre düzeni tasarımları için uygundur.
• Açık anahtarlama mantığı: Basit ve net anahtarlama mantığı sağlayan, devre tasarımını basitleştiren ve kablolama hatası olasılığını azaltan tek kutuplu tek atışlı (SPST) kontak formunu kullanır.
Uygulama Senaryoları:
• Ev aletleri: Küçük elektrikli fırınların, su sebillerinin, uzaktan kumanda anahtarlarının vb. açma/kapama kontrolü.
• Endüstriyel kontrol: Küçük PLC genişletme modülleri, sensör sinyali anahtarlama devreleri, sinyal izolasyonunu etkinleştirme ve devre açma/kapama kontrolü.
• Akıllı ev: Güvenli güç yönetimi için düşük voltajlı kontrol sinyalleriyle eşleşen akıllı prizler, aydınlatma kontrol modülleri vb.
| Tür | CYA |
| İletişim materyali | Gümüş alaşımı |
| Temas direnci | 100mΩ Maksimum (1A 16VDC'de) |
| Nominal yük (Dirençli yük) | 10A250VAC |
| Maks. anahtarlama akımı | 15A |
| Maks. anahtarlama gerilimi | 250VAC |
| Maks. güç değiştirme | 2500VA |
| Min. yük değiştirme | 6V 1A |
| Özellikler |
| Çalışma süresi (nominal bobin voltajında) | 8 ms Maks. (Diyot yok) |
| Yayınlanma zamanı | 5 ms Maks. (Diyot yok) |
| Yalıtım direnci | Min 1000MΩ (500VDC'de) |
| Dielektrik dayanım | Açık kontaklar arasında: 1 dakika boyunca 750VAC, 50/60Hz |
| Bobin ve kontak arasında: 1 dakika boyunca 1500VAC, 50/60Hz |
| Titreşim direnci | Yıkıcı | 10-55Hz, 1,5 mm'lik çift genlikte |
| Fonksiyonel | 10-55Hz, 1,5 mm'lik çift genlikte |
| Şok direnci | Fonksiyonel | 10G Min |
| Yıkıcı | 10G Min |
| Dayanıklılık | Mekanik dayanıklılık (10800ops./h) | 10.000.000 işlem (oda sıcaklığında) |
| Elektriksel dayanıklılık (360ops./h) | 100.000 işlem (oda sıcaklığında) |
| Ortam sıcaklığı | -40°C~ 85°C(yoğuşmasız) |
| Ağırlık | Yaklaşık. 8.5g |
| Bobin Verileri (20°C'de) |
| Nominal gerilim (VDC) | Nominal işletme akım ±%10(mA) | Bobin direnci ±%10(Ω) | Nominal işletim güç | Çalışma voltajı (Maks.) | Serbest bırakma gerilimi (Dk.) | Maks. izin verilen voltaj |
| 3 | 120 | 25 | Yaklaşık 0,36W | Nominalin %75'i gerilim | Nominalin %5'i gerilim | Nominal voltajın %130'u |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |

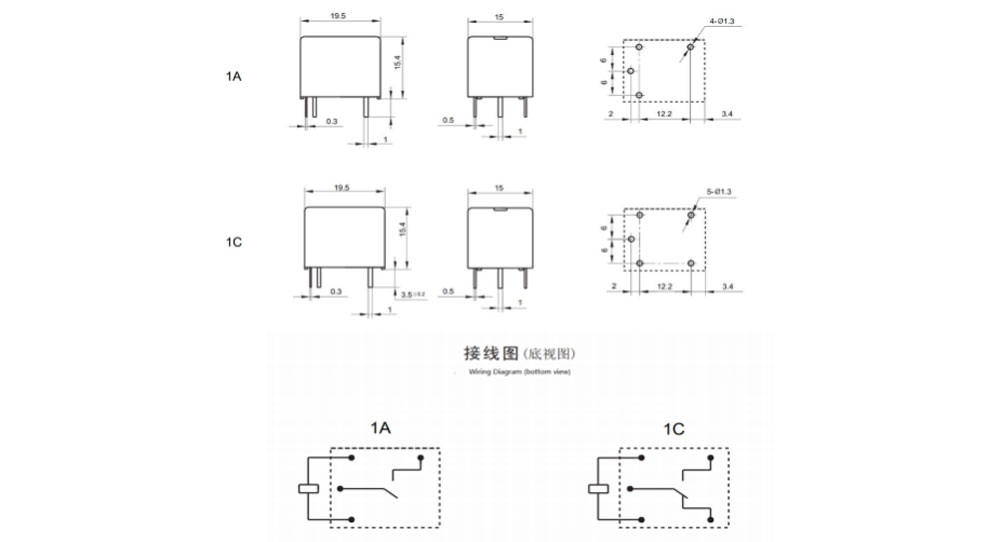

Anahat boyutu, Kablo şeması, PCB düzeni (Birim: mm)

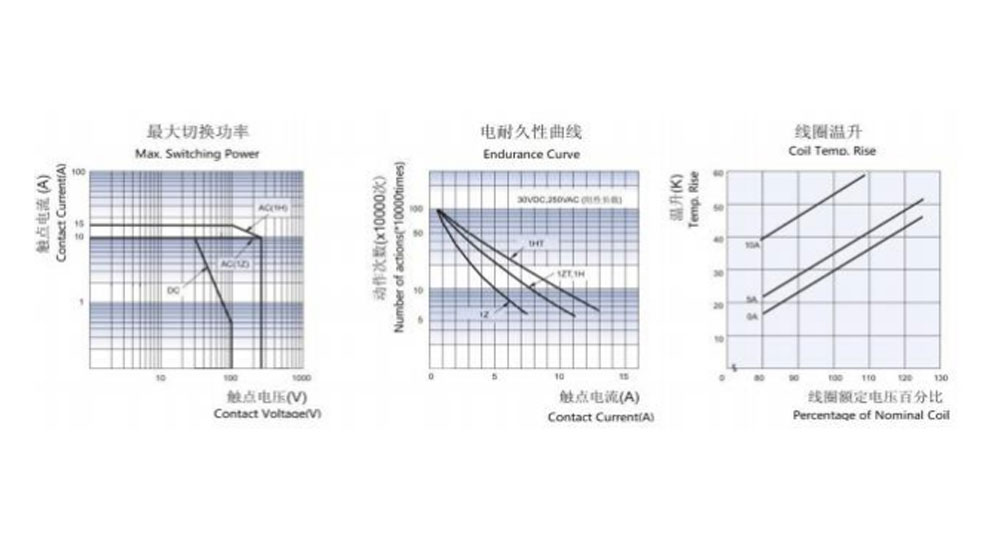

Karakteristik Eğriler
Sipariş Bilgileri
CYA - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Tür: CYA
2: Kutup Sayısı: 1-1 Kutup
3: İletişim Düzenlemesi: C C'den; H A'dan; B B'den
4: Nominal Gerilim: 3, 5, 6, 9, 12, 18, 24, 48VDC
5: Muhafaza Rengi: W-Beyaz, H-Siyah, L-Mavi
6: Bobin Gücü: D-0,45W L-0,36W
7: Koruyucu Yapı: S-Flux korumalı, SH-Sealed tip yıkanabilir
8: Özel Parametre: Nil-Standart tip
Harf veya rakam-Özel gereksinim
(1) Akı korumalı röleler H2S, SO2, NO2, toz vb. kirleticilerin bulunduğu ortamlarda kullanılamaz.
(2) Akı geçirmez röleler PCB üzerine monte edildikten sonra suyla temizleme veya yüzey işlemi önerilmez.
(3) CHENGYUAN tarafından değerlendirildikten sonra özelleştirilmiş özel son ek mevcuttur.
Yasal Uyarı: Şartname yalnızca referans amaçlıdır. Teknik özellikler önceden haber verilmeksizin değiştirilebilir. Olası her uygulama için tüm performansı ve parametreleri değerlendiremedik. Bu nedenle kullanıcıların seçim yapmak için doğru konumda olmaları gerekir.
Kendi uygulamalarına uygun ürün. Yalıtılmış röleler için, kurulum ve temizlik sonrasında. Lütfen kullanmadan önce kutunun havalandırma kapağını açın. Herhangi bir sorunuz varsa teknik hizmetler için lütfen chengyuan ile iletişime geçin. Ancak hangi ürünün kullanılması gerektiğinin belirlenmesi kullanıcının sorumluluğundadır.
