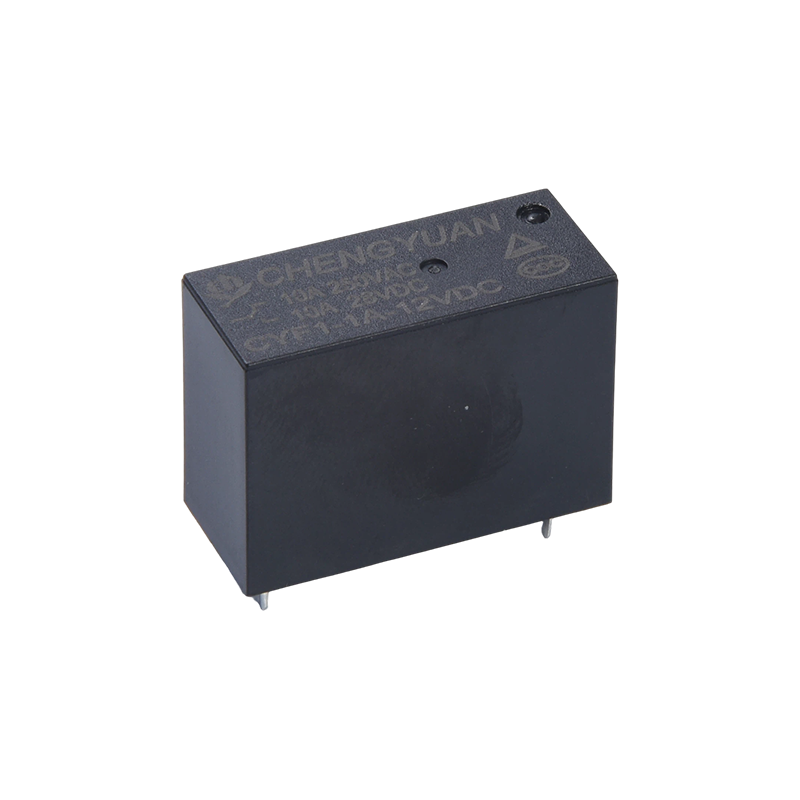

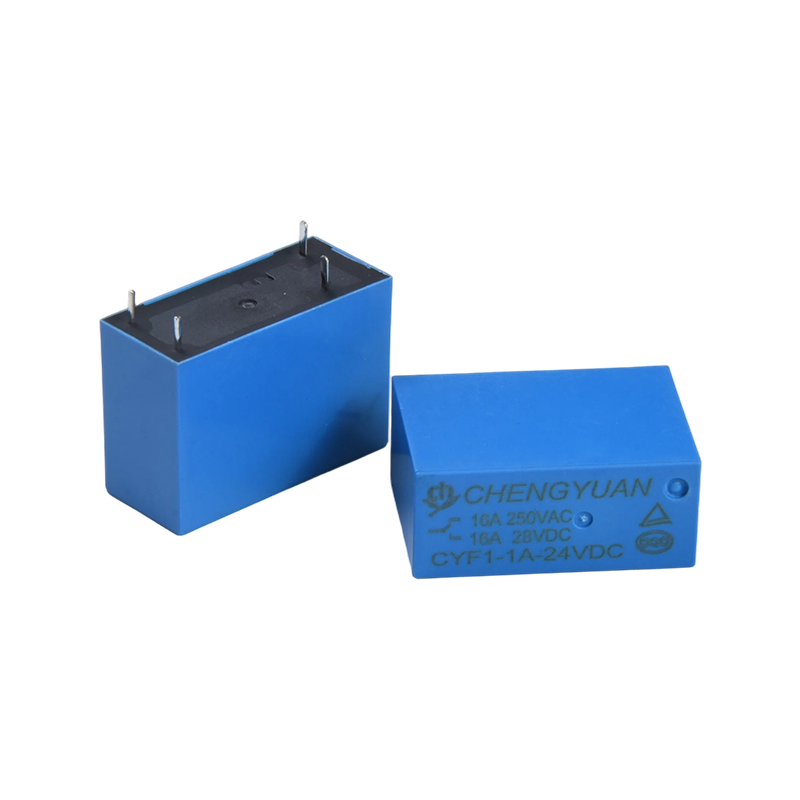

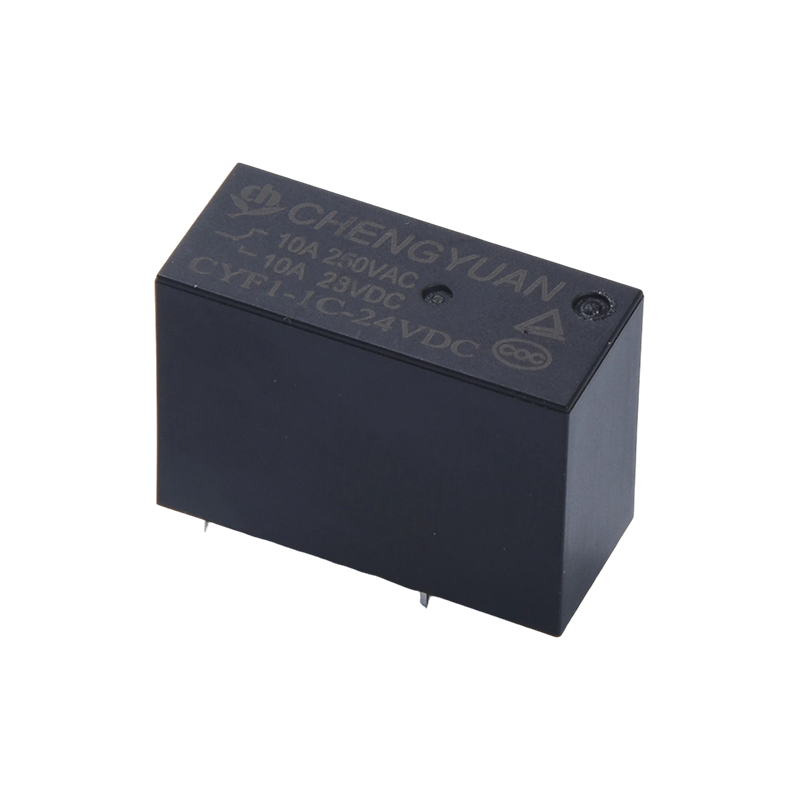

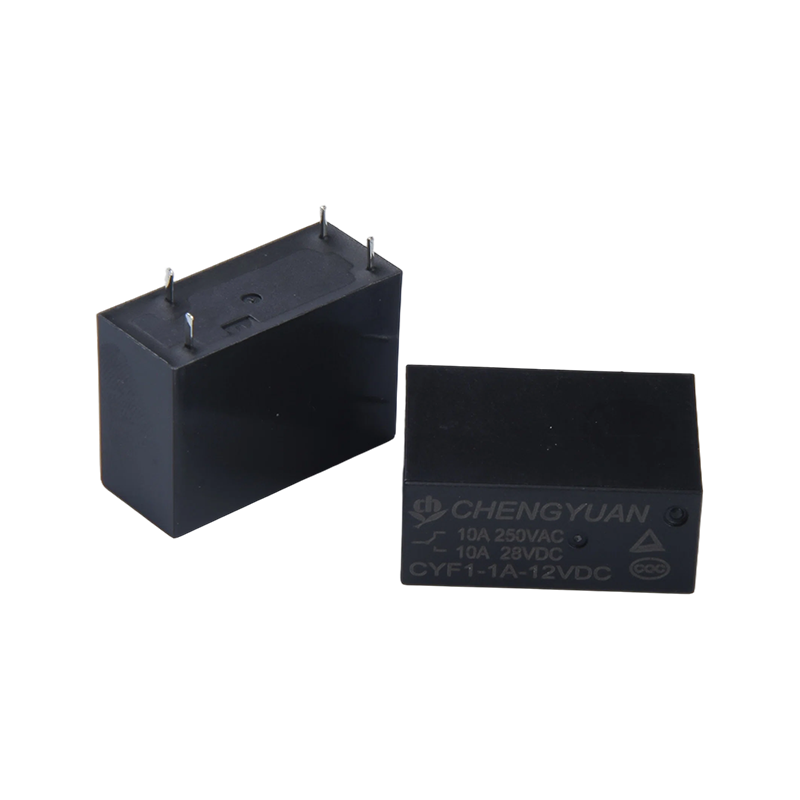

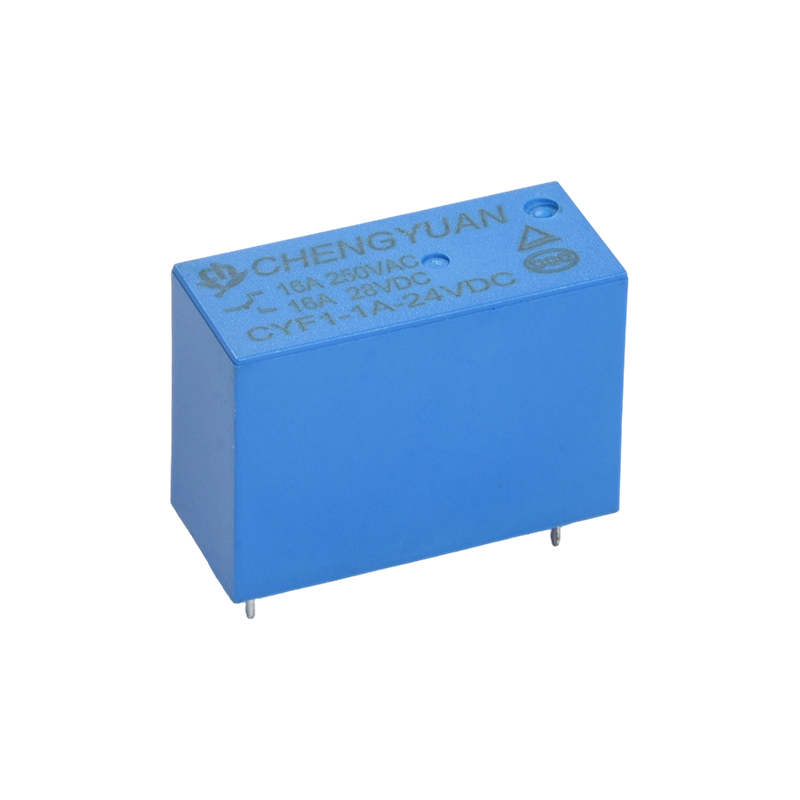

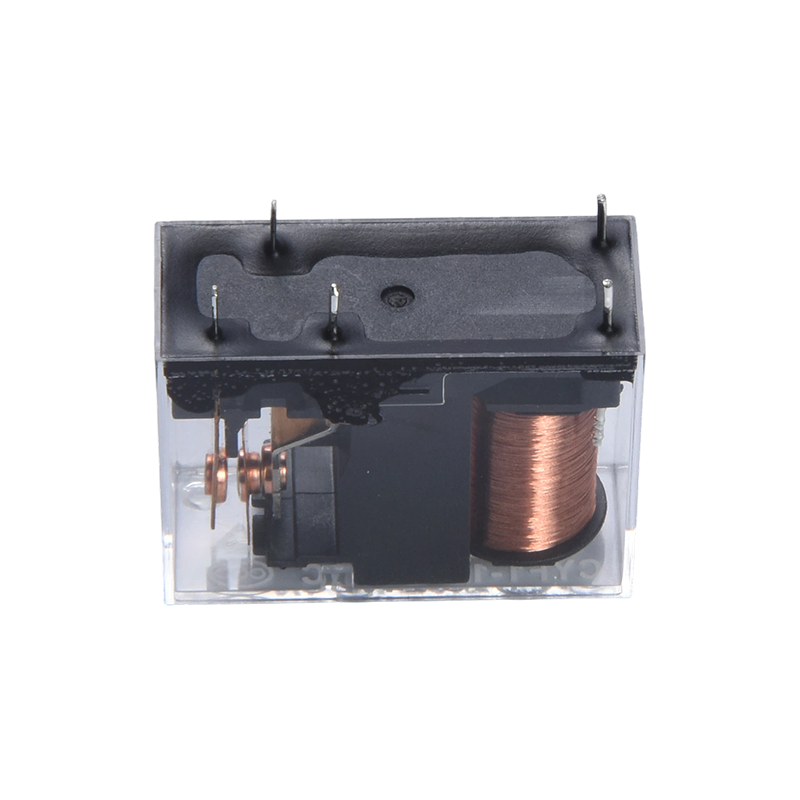

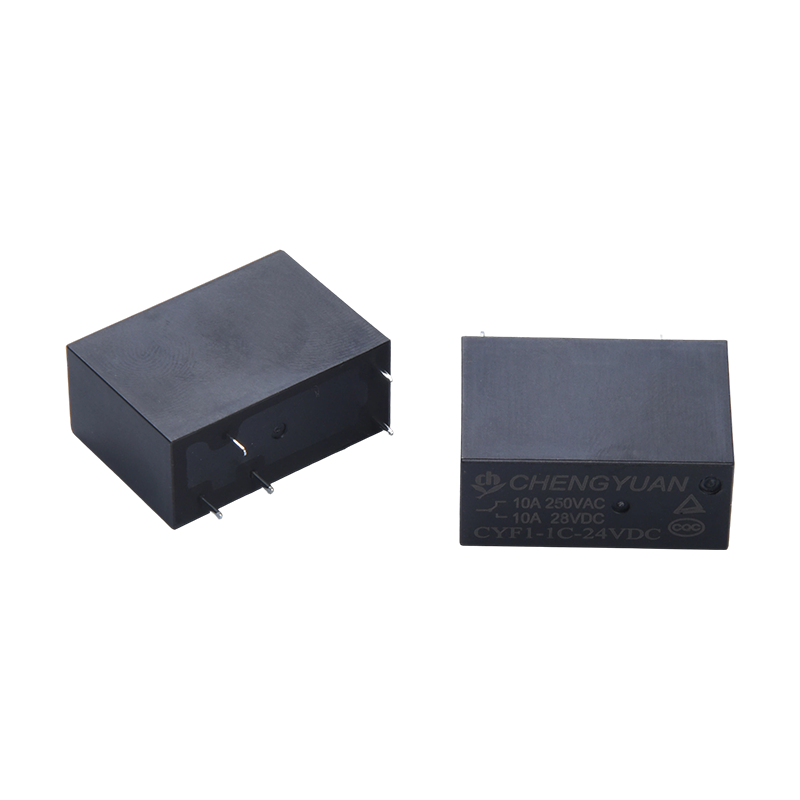

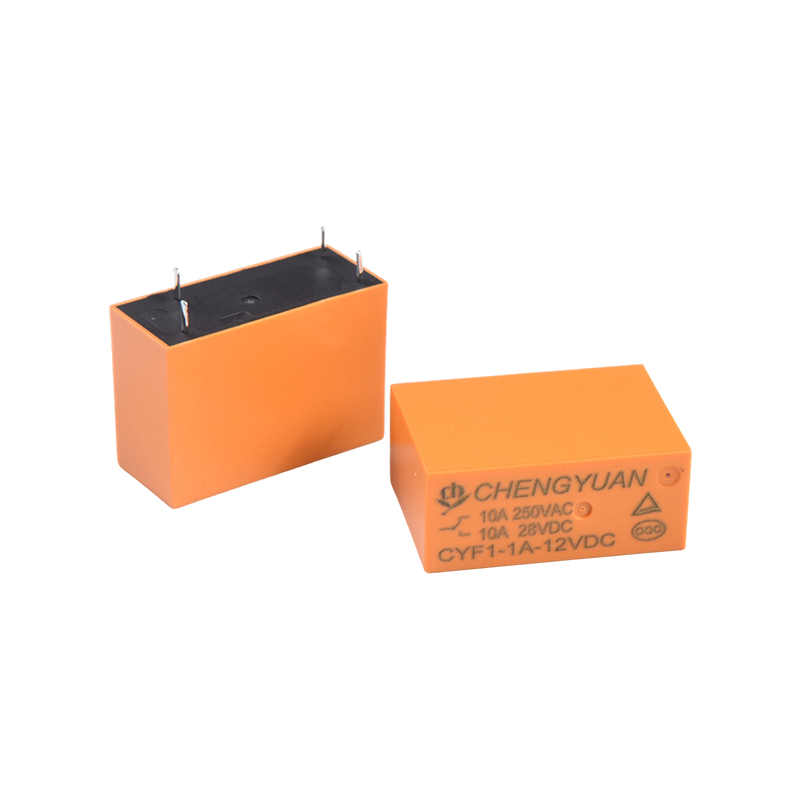

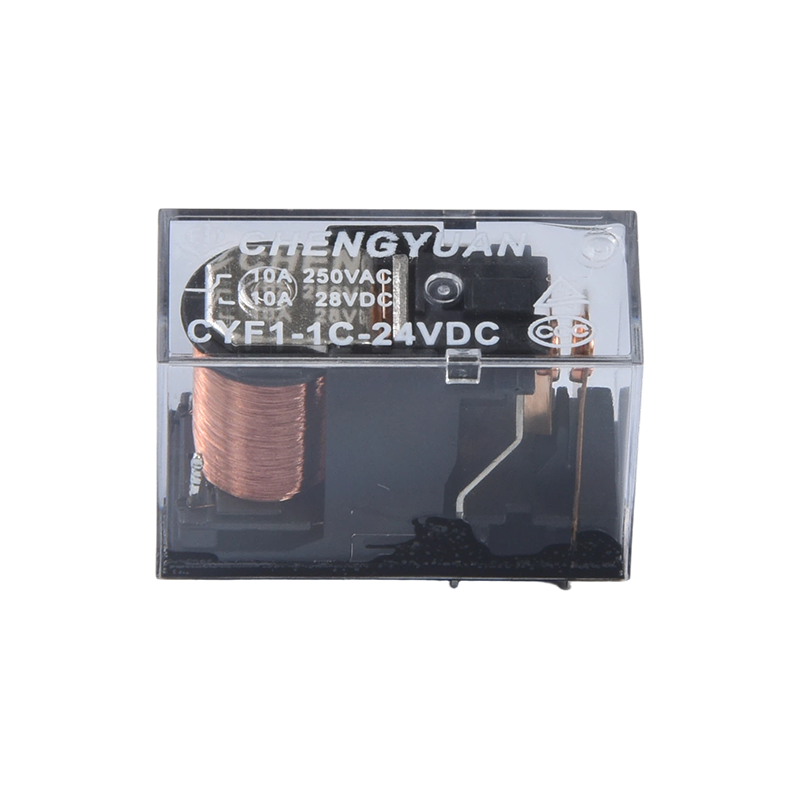

Özellikler:
• Ultra yüksek voltaja dayanım performansı: 5000 volta kadar dayanır, mükemmel yalıtım performansı sağlar, devre arızası riskini azaltır ve ekipmanın çalışma güvenliğini artırır.
• Esnek bobin voltajı: 3VDC-48VDC'lik geniş bir bobin voltajı aralığını destekler ve ek voltaj dönüştürme bileşenlerine ihtiyaç duymadan çeşitli kontrol devresi voltajı özelliklerini doğrudan eşleştirir.
• Kompakt yapısal tasarım: Küçük boyut, yüksek yoğunluklu PCB montaj senaryolarına uygun, dahili ekipman alanından tasarruf sağlar ve devre düzeni esnekliğini artırır.
• Yüksek yük anahtarlama kapasitesi: 10A 250VAC/28VDC ve 16A 250VAC/28VDC'yi kapsayan nominal yüklerle, 17 amp'e kadar kontak anahtarlama kapasitesi, orta ila yüksek güçlü devre anahtarlama ihtiyaçlarına uygundur.
• Çift yetkili sertifikasyon: TUV ve CQC tarafından sertifikalandırılmış, uluslararası ve yerel güvenlik standartlarına uygun, birden fazla pazardaki son ürün uygulamalarının ihtiyaçlarını karşılıyor.

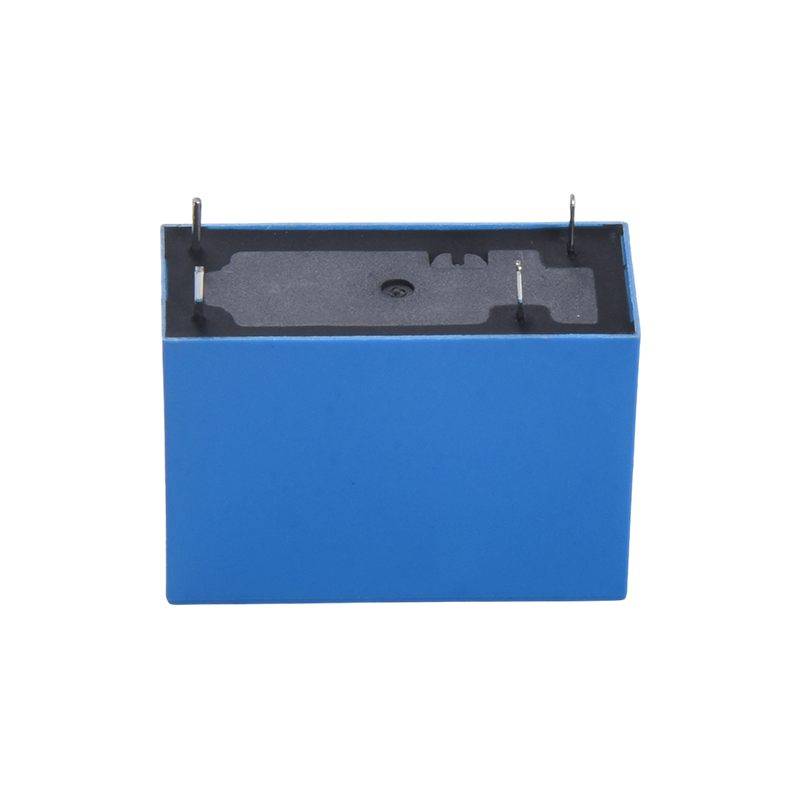

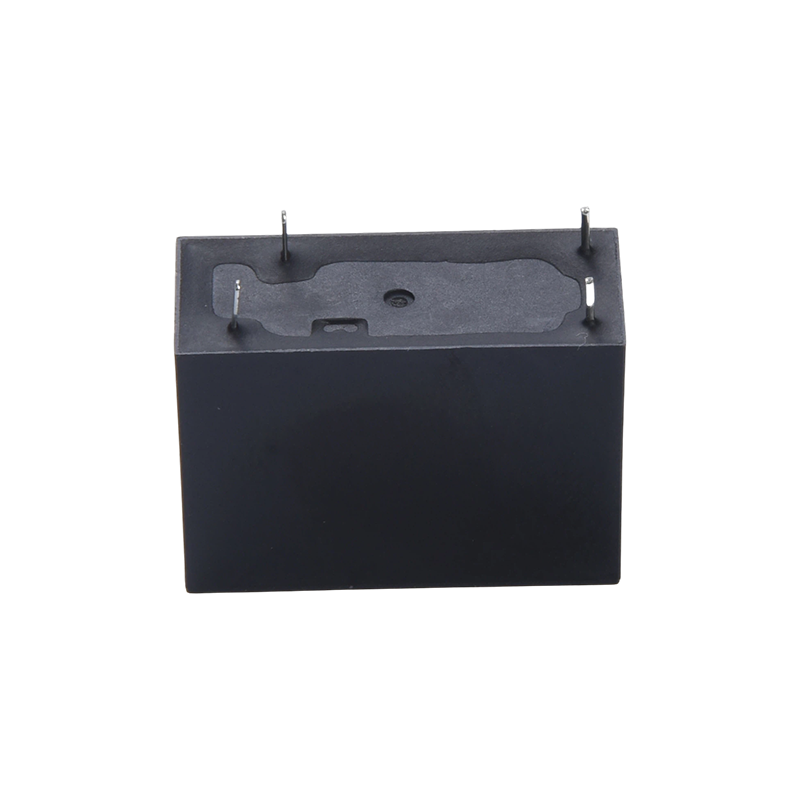

• Kullanışlı PCB düzeneği: Baskılı devre kartlarına kolay lehimleme ve sabitlemeyi kolaylaştıran 5 pinli bir yapı kullanır, bu da yüksek montaj verimliliği ve otomatik üretim süreçleriyle uyumluluk sağlar.
• Kararlı anahtarlama performansı: Tek kutuplu tek atışlı (SPST) kontak formunu kullanarak net anahtarlama mantığı ve kararlı kontak direnci sağlayarak devrenin açma/kapama anahtarlamasının güvenilirliğini sağlar.
Uygulanabilir Senaryolar:
• Ev aletleri: Yüksek güçlü küçük cihazlar (elektrikli ısıtıcılar, indüksiyonlu ocaklar gibi) için güç açma/kapama kontrolü ve mutfak cihazlarının otomatik kontrolü.
• Endüstriyel kontrol: Endüstriyel otomasyon ekipmanı, küçük PLC kontrol modülleri ve motor kontrol devreleri için sinyal anahtarlama ve güç kontrolü. • Akıllı güç ekipmanı: Yüksek gerilim ve yüksek yük talebi senaryolarına uyarlanmış akıllı dağıtım kutuları, güç dağıtım modülleri ve şarj yığını yardımcı kontrol devreleri.
• Güvenlik ekipmanı: Ekipmanın sürekli çalışmasını sağlamak için istikrarlı performansa dayanan, erişim kontrol sistemleri için güvenlik izleme ve devre anahtarlama amaçlı güç kaynakları.
İletişim Verileri
| Tür | CYF1 |
| İletişim materyali | Gümüş alaşımı |
| Temas direnci | 100mΩ Maksimum (1A 16VDC'de) |
| Nominal yük (Dirençli yük) | 10A 250VAC/12A 277VAC | 16A 250VAC/17A 277VAC |
| Maks. anahtarlama akımı | 12A | 17A |
| Maks. anahtarlama gerilimi | 277VAC |
| Maks. güç değiştirme | 3324VA | 4709VAC |
| Min. yük değiştirme | 6V 1A |
| Özellikler |
| Çalışma süresi (nominal bobin voltajında) | 15 ms Maks. (Diyot yok) |
| Yayınlanma zamanı | 5 ms Maks. ( Diyot yok) |
| Yalıtım direnci | Min 1000MΩ (500VDC'de) |
| Dielektrik dayanım | Açık kontaklar arasında: 1 dakika boyunca 1000VAC, 50/60Hz |
| Bobin ve kontak arasında: 5000VAC, 1 dakika boyunca 50/60Hz |
| Titreşim direnci | Yıkıcı | 10-55Hz, 1,5 mm'lik çift genlikte |
| Fonksiyonel | 10-55Hz, 1,5 mm'lik çift genlikte |
| Şok direnci | Fonksiyonel | 10G Min |
| Yıkıcı | 10G Min |
| Dayanıklılık | Mekanik dayanıklılık (10800ops./h) | 10000000 işlem (oda sıcaklığında) |
| Elektrik dayanıklılığı (360 işlem/saat) | 100000 işlem (oda sıcaklığında) |
| Ortam sıcaklığı | -40°C ~ 85°C(yoğuşmasız) |
| Ağırlık | Yaklaşık. 14g |
Bobin Verileri (20°C'de)
| Nominal gerilim (VDC) | Nominal işletme akım ±%10(mA) | Bobin direnci ±%10(Ω) | Nominal işletim güç | (Maks.) Çalışma voltajı (Maks.) | Serbest bırakma voltajı (Dk.) | Maks. izin verilen voltaj |
| 3 | 240 | 12.5 | Yaklaşık 0,72 W | Nominalin %75'i gerilim | Nominalin %5'i gerilim | Nominal voltajın %130'u |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Yaklaşık 0,54 W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Yukarıda gösterilen veriler başlangıç değerleridir. Bobinin aşırı ısınmasını önlemek için bobine izin verilen maksimum voltajı 10 dakikadan fazla uygulamayın.

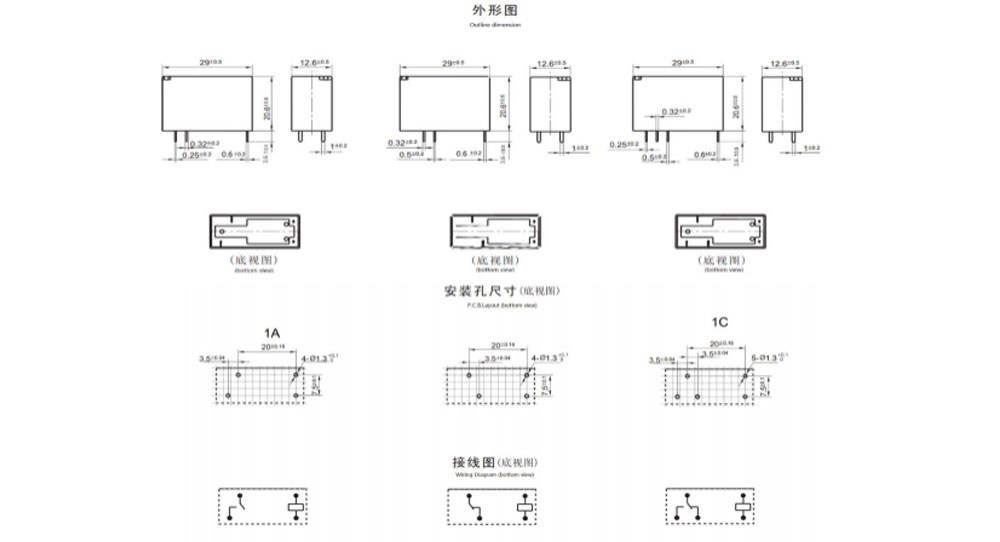

Anahat boyutu, Kablo şeması, PCB düzeni (Birim: mm)

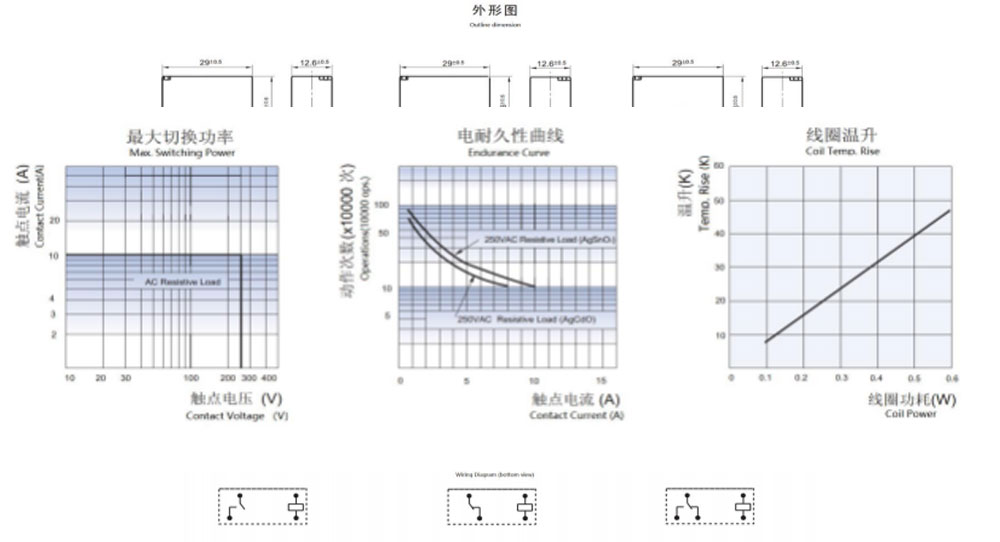

Karakteristik Eğriler
Sipariş Bilgileri
CYF1 H - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8 9
1: Tür: CYF1
2: H ile: Yüksek temaslı yük, 16A H olmadan: Standart yük, 10A
3: Kutup Sayısı: 1-1Kutup
4: İletişim Düzenlemesi: C'den C'ye; H A'dan; B B'den
5: Nominal Gerilim: 3,5,6,9, 12, 18,24,48VDC

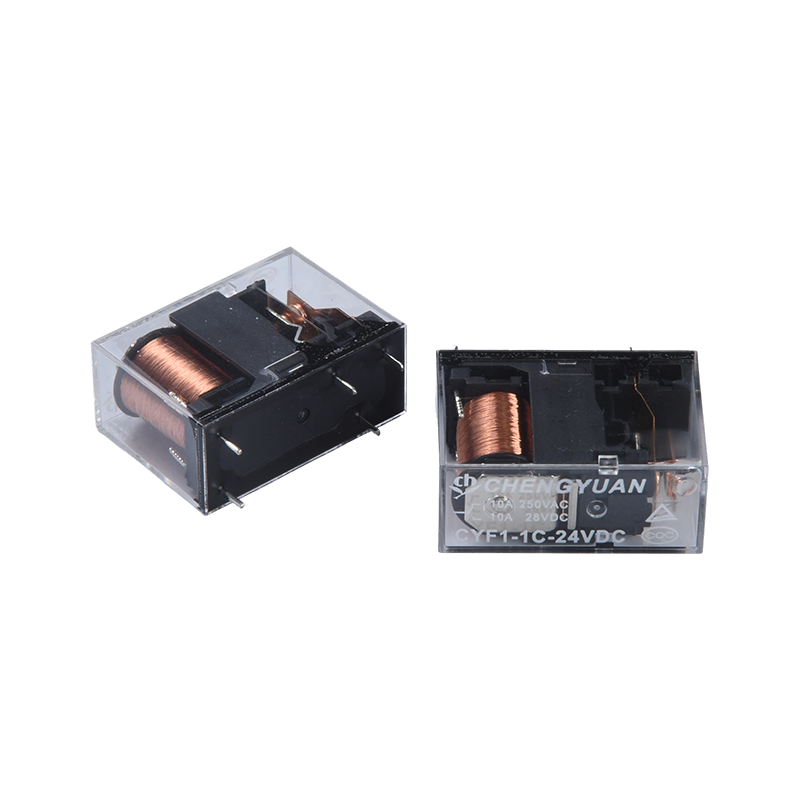

6: Muhafaza Rengi: T -Şeffaf, H-Siyah, L-Mavi
7: Bobin Gücü: D-0,72W L-0,54W
8: Koruyucu Yapı: S-Flux korumalı,
SH-Mühürlü tip yıkanabilir
9: Özel Parametre: Nil-Standart tip
Harf veya rakam-Özel gereksinim
Akı geçirmez röleler H2S, SO2, NO2, toz vb. kirleticilerin bulunduğu ortamlarda kullanılamaz.
Akı geçirmez röleler PCB üzerine monte edildikten sonra su ile temizleme veya yüzey işlemi yapılması önerilmez.
Yasal Uyarı: Şartname yalnızca referans amaçlıdır. Teknik özellikler önceden haber verilmeksizin değiştirilebilir.
Olası her uygulama için tüm performansı ve tüm parametreleri değerlendiremedik. Bu nedenle kullanıcıların seçim yapmak için doğru konumda olmaları gerekir.
Kendi uygulamalarına uygun ürün. Mühürlü röleler için, kurulum ve temizlik sonrasında, lütfen kullanmadan önce kasadaki havalandırma deliğini açın. Herhangi bir sorunuz varsa teknik hizmetler için lütfen Chengyuan ile iletişime geçin. Ancak hangi ürünün kullanılması gerektiğinin belirlenmesi kullanıcının sorumluluğundadır.
