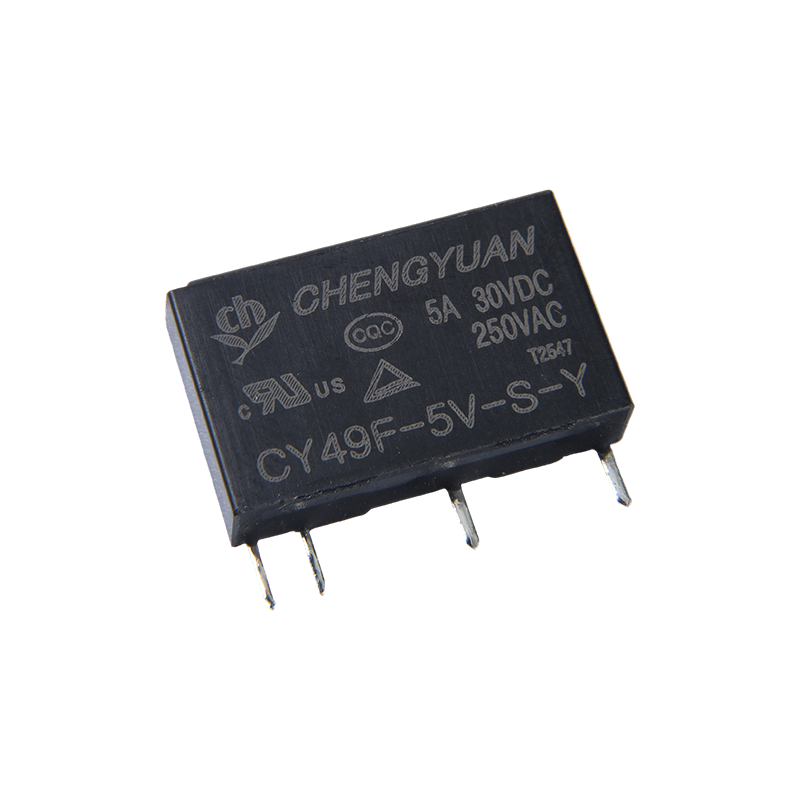

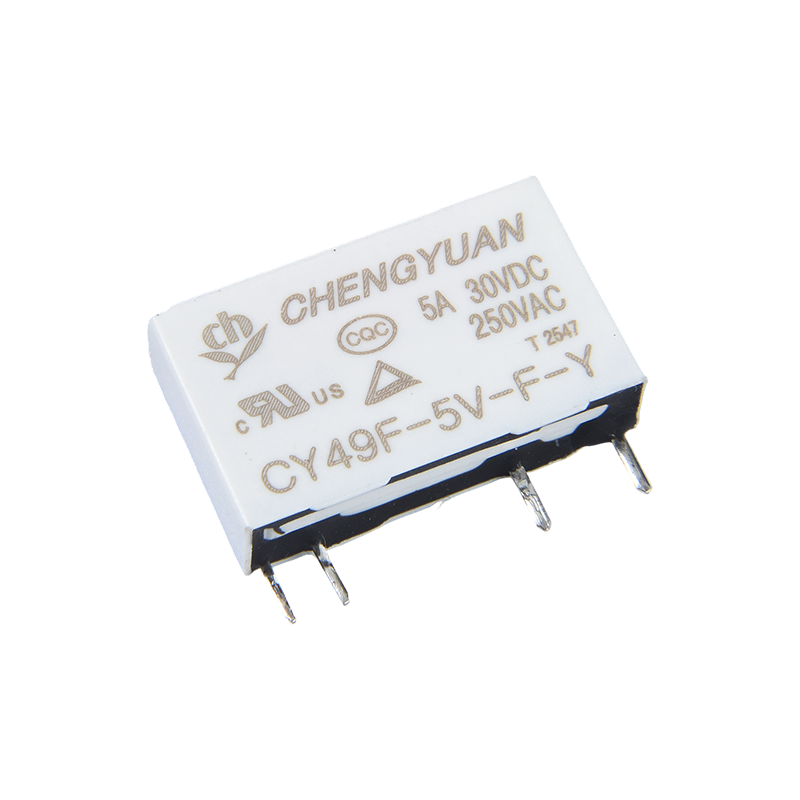

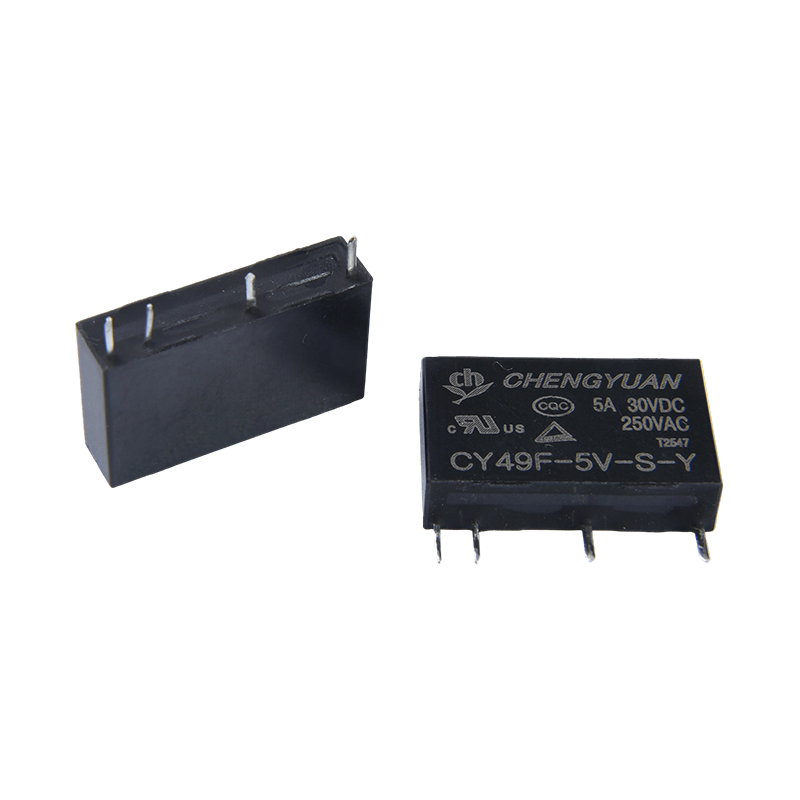

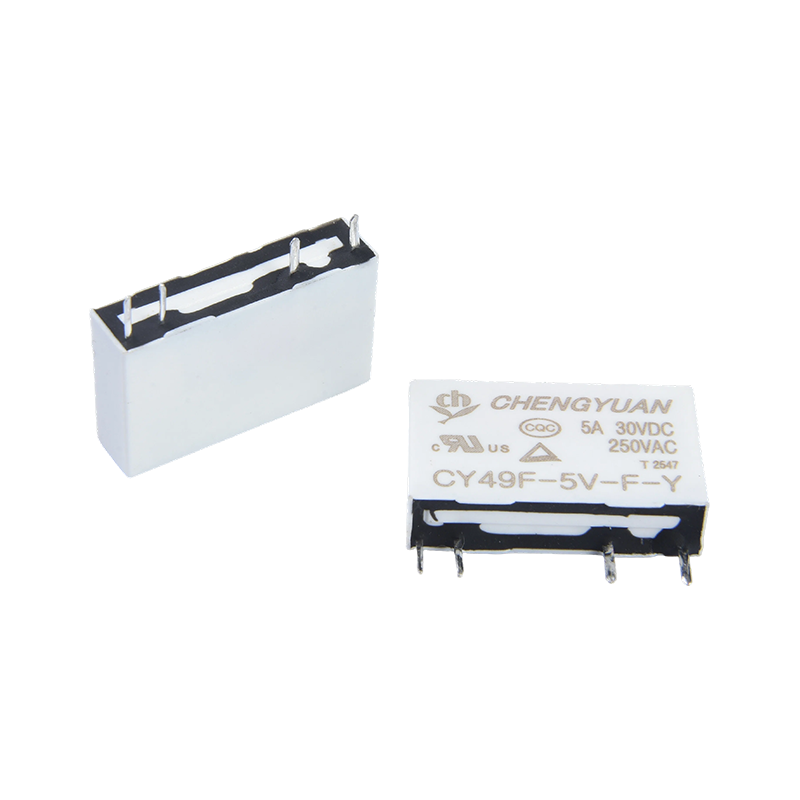

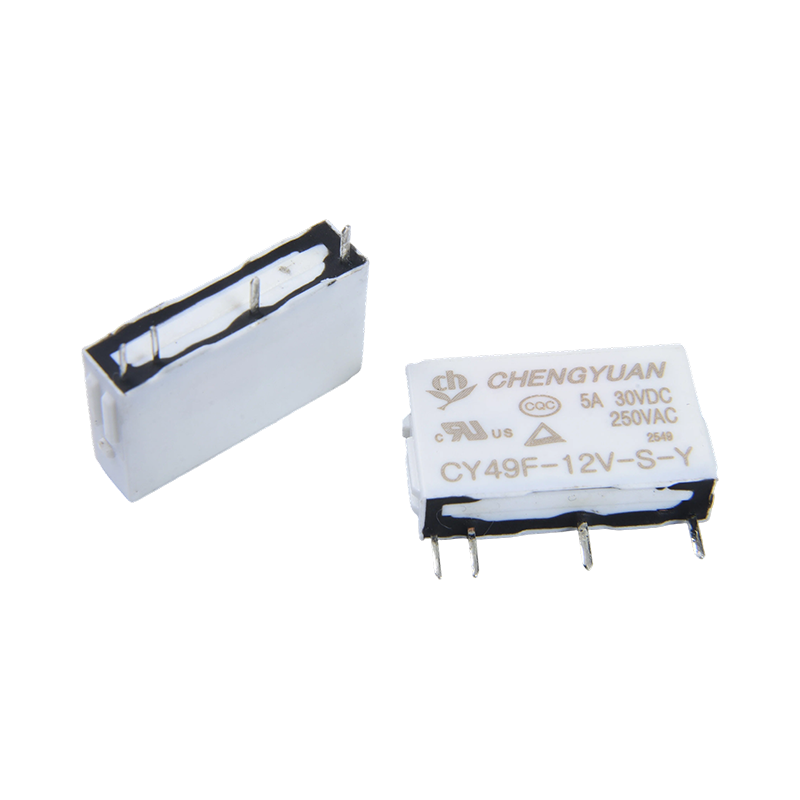

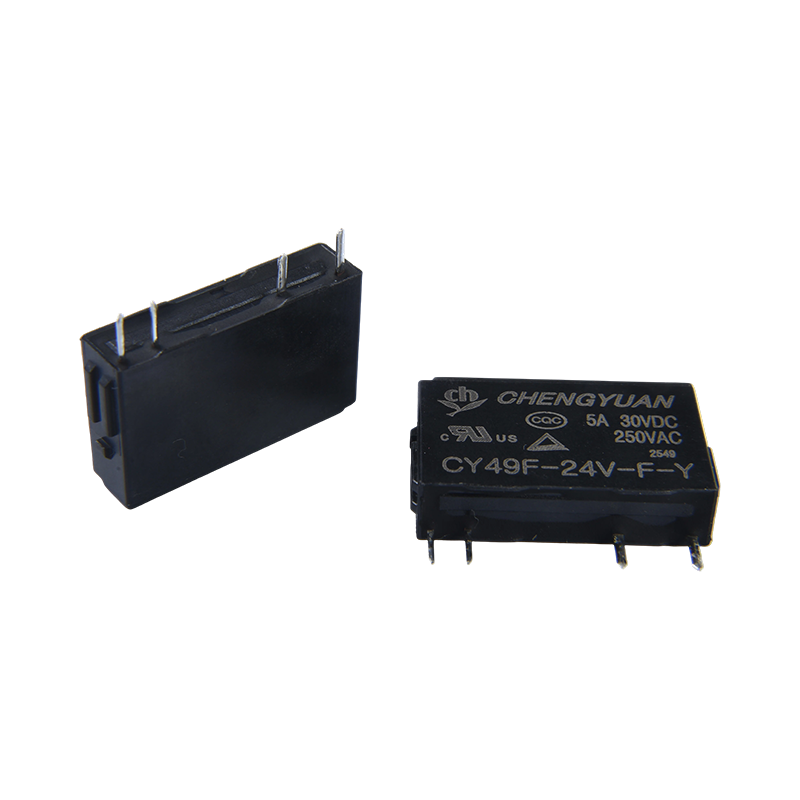

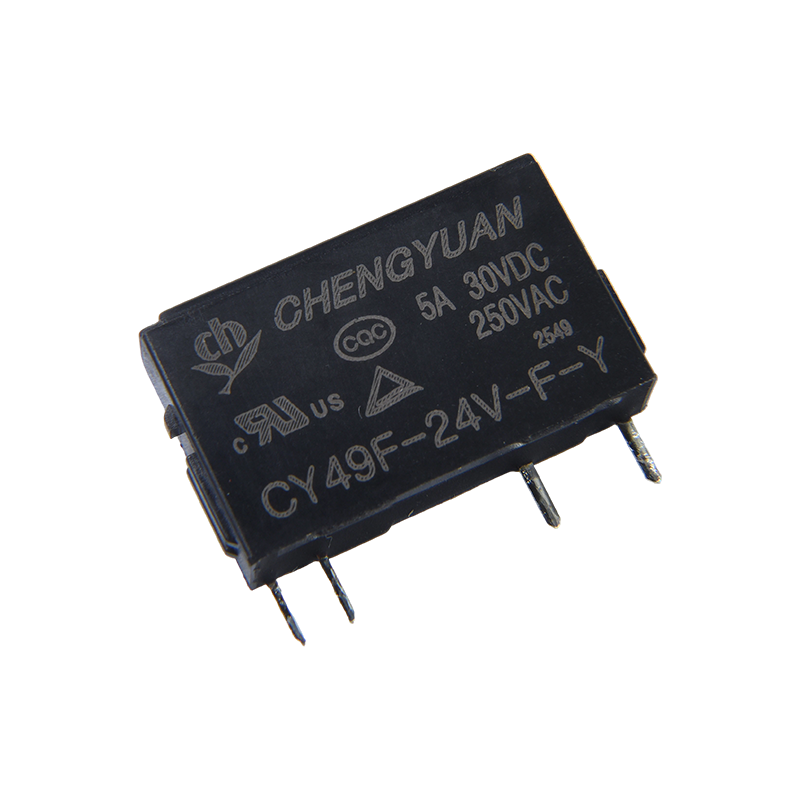

Özellikler:
• Yük kapasitesi: 5A kontak anahtarlama
• Ultra ince, ultra küçük, yüksek yoğunluklu montaja uygun (5 mm genişlik, 12,5 mm yükseklik)
• 3000V'a kadar dayanıklıdır
• Yüksek hassasiyet, yalnızca 0,12W güç tüketimi
Tipik Uygulamalar:
Endüstriyel Otomasyon ve Kontrol Devreleri: Genellikle iletişim ekipmanlarında, ağ ekipmanlarında, ölçüm cihazlarında ve asansör kontrol sistemlerinde bulunur ve devre anahtarlama, güvenlik koruması veya aşırı akım koruma işlevlerini gerçekleştirir.
Otomotiv Elektroniği ve Yeni Enerji Alanları: Araç içi ekipmanlarda, yeni enerji yönetim sistemlerinde vb. uygulanarak otomotiv ortamlarındaki güvenilir anahtarlama gereksinimlerini karşılar.
Medikal Elektronik ve Havacılık: Yüksek stabilitenin gerekli olduğu tıbbi ekipman, güvenlik izleme ve havacılık uygulamalarında devre izolasyonu ve koruma sağlar.
İletişim Verileri
| Tür | CY49F |
| İletişim materyali | Gümüş alaşımı |
| Temas direnci | 100mΩ Maksimum (1A 16VDC'de) |
| Nominal yük (Dirençli yük) | 5A250VAC /30VDC |
| Maks. anahtarlama akımı | 5A |
| Maks. anahtarlama gerilimi | 270VAC |
| Maks. güç değiştirme | 1250VA/150W |
| Min. yük değiştirme | 6V 1A |
| Özellikler |
| Çalışma süresi (nominal bobin voltajında) | ≤ 10ms Maks. |
| Yayınlanma zamanı | ≤ 5ms Maks. |
| Yalıtım direnci | Min 1000MΩ (500VDC'de) |
| Dielektrik dayanım | Açık kontaklar arasında: 1 dakika boyunca 1000VAC, 50/60Hz |
| Bobin ve kontak arasında: 3000VAC, 1 dakika boyunca 50/60Hz |
| Titreşim direnci | Yıkıcı | 10-55Hz, 1,5 mm'lik çift genlikte |
| Fonksiyonel | 10-55Hz, 1,5 mm'lik çift genlikte |
| Şok direnci | Fonksiyonel | 10G Min |
| Yıkıcı | 10G Min |
| Dayanıklılık | Mekanik dayanıklılık (10800ops./h) | 10000000 işlem (oda sıcaklığında) |
| Elektrik dayanıklılığı (360 işlem/saat) | 100000 işlem (oda sıcaklığında) |
| Ortam sıcaklığı | -40°C~ 85°C(yoğuşmasız) |
| Ağırlık | Yaklaşık. 3g |
| Bobin Verileri (20°C'de) |
| Nominal gerilim (VDC) | Nominal işletme akım ±%10(mA) | Bobin direnci ±%10(Ω) | Nominal işletim güç | Çalışma voltajı (Maks.) | Serbest bırakma gerilimi (Dk.) | Maks. izin verilen voltaj |
| 5 | 24 | 208 | Yaklaşık 0,12W | Nominalin %75'i gerilim | Nominalin %5'i gerilim | Nominal voltajın %130'u |
| 6 | 20 | 300 |
| 9 | 13.3 | 675 |
| 12 | 10 | 1200 |
| 18 | 6.6 | 2700 |
| 24 | 7.5 | 3200 | Yaklaşık 0,18W |
Yukarıda gösterilen veriler başlangıç değerleridir. Bobinin aşırı ısınmasını önlemek için bobin üzerinde izin verilen maksimum voltajı 10 dakikadan fazla uygulamayın.

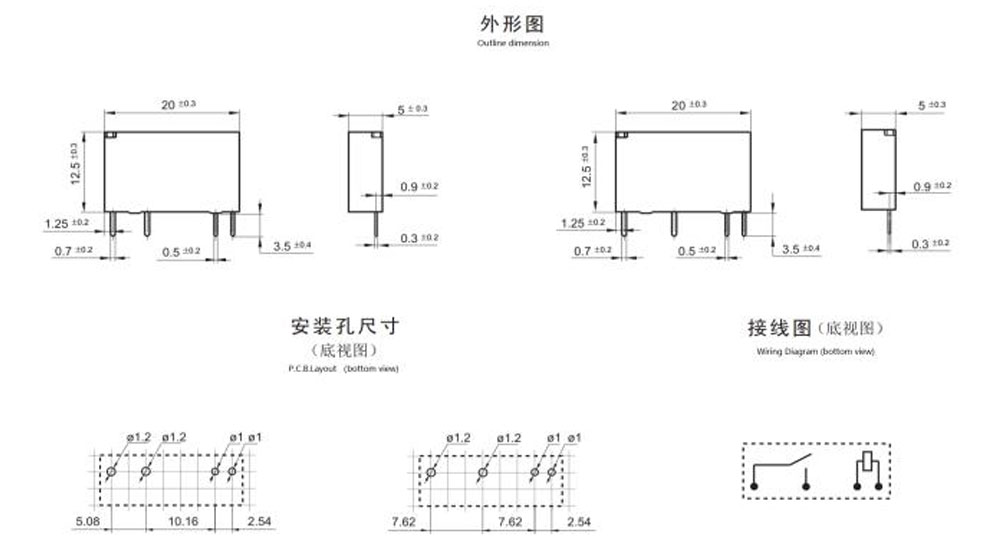

Anahat boyutu, Kablo şeması, PCB düzeni (Birim: mm)

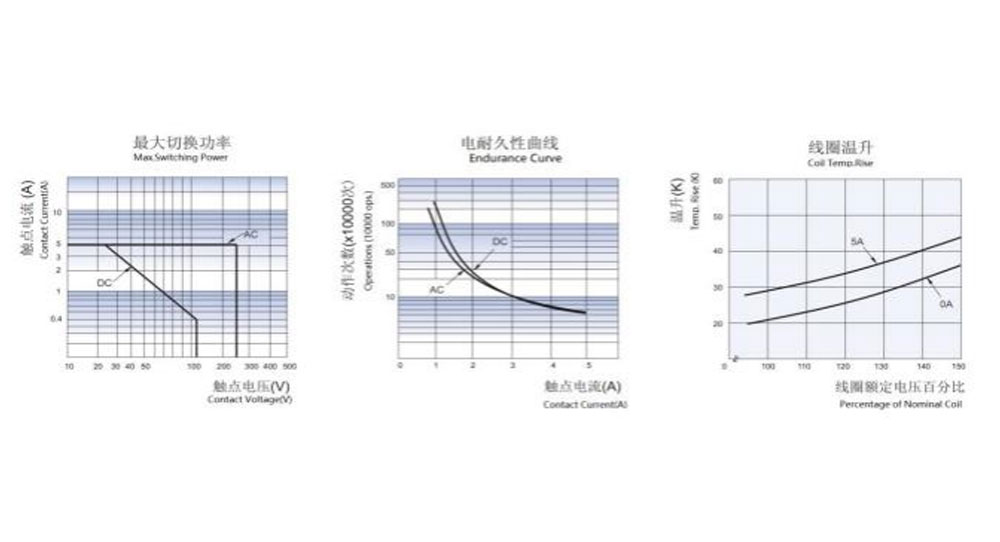

Karakteristik Eğriler
Sipariş Bilgileri
CY49F - 12VDC - S - Y - B - B - S- XX
1 2 3 4 5 6 7 8
1: Tür: CY49F
2: Nominal Voltaj: 5,6,9,12,18,24VDC
3: Kontak pimi mesafesi: F: 5,08 mm S: 7,62 mm
4: Kişi türü: Y: Tek kişi, E: Çatallı kişi
5: Muhafaza Kategorisi : B kemer tokasını gösterir. Yok: Yok
6: Muhafaza Rengi: H-Siyah; B-Beyaz
7: Koruyucu Yapı: S-Flux geçirmez,
SH-Mühürlü tipte yıkanabilir
8: Özel Parametre: Nil-Standart tür
Harf veya sayı-Özel gereksinim
Akıya dayanıklı röleler H2S, SO2, NO2, toz vb. gibi kirleticilerin bulunduğu ortamda kullanılamaz.
Akıya dayanıklı röleler PCB üzerine monte edildikten sonra suyla temizleme veya yüzey işleme önerilmez.
Sorumluluk reddi beyanı: Şartname yalnızca referans amaçlıdır. Teknik özellikler önceden bildirimde bulunulmaksızın değiştirilebilir.
Olası her uygulama için tüm performansı ve tüm parametreleri değerlendiremedik. Bu nedenle, kullanıcıların seçim yapmak için doğru konumda olmaları gerekir.
Kendi uygulamaları için uygun ürün. Yalıtılmış röleler için, kurulum ve temizlikten sonra lütfen kullanmadan önce kutudaki havalandırma deliğini açın. Herhangi bir sorunuz varsa teknik hizmetler için lütfen Chengyuan ile iletişime geçin. Ancak hangi ürünün kullanılması gerektiğini belirlemek kullanıcının sorumluluğundadır.
