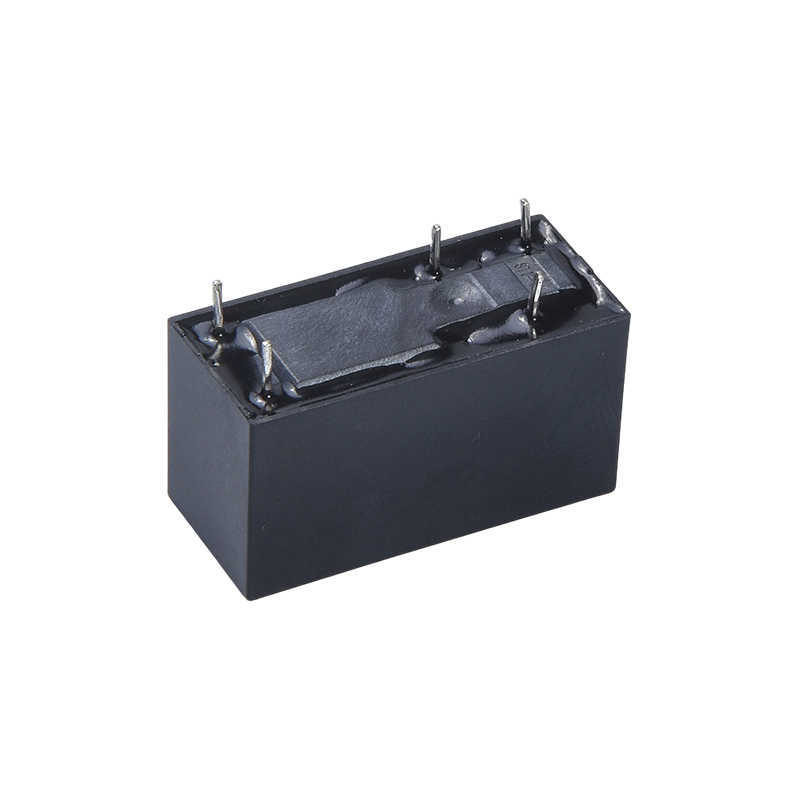

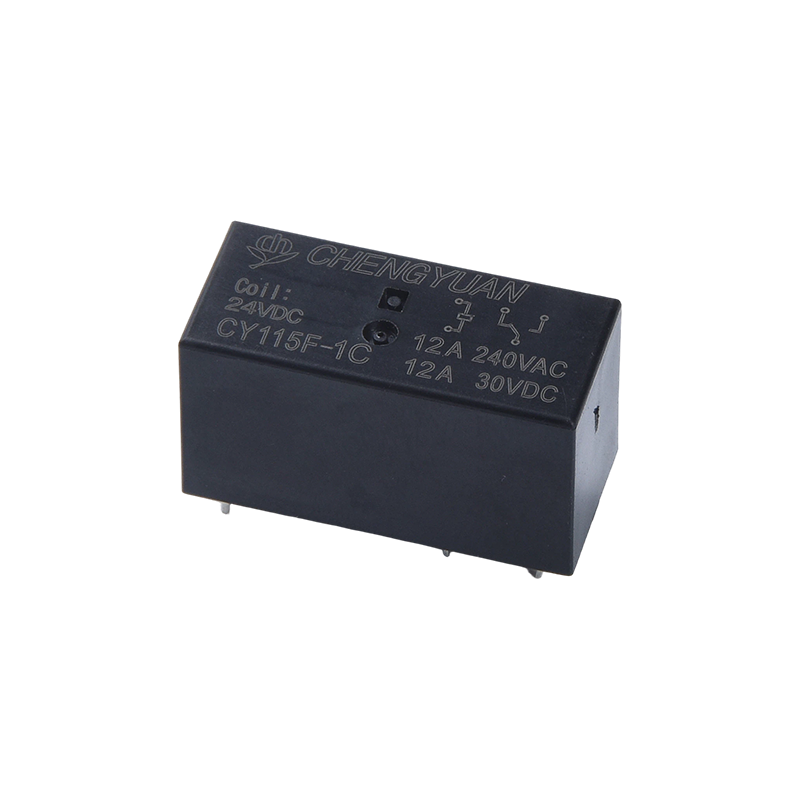

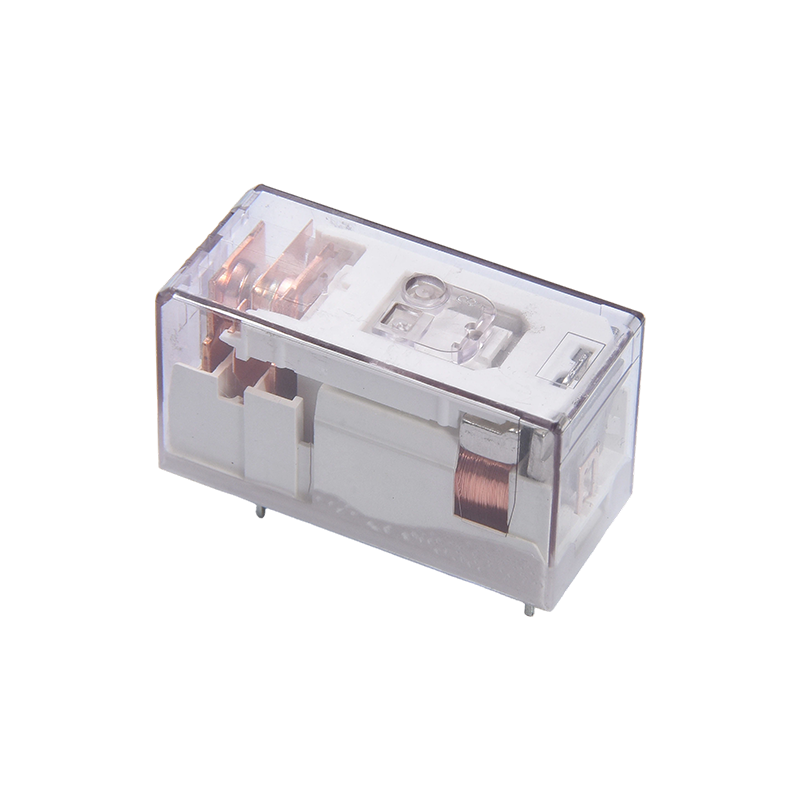

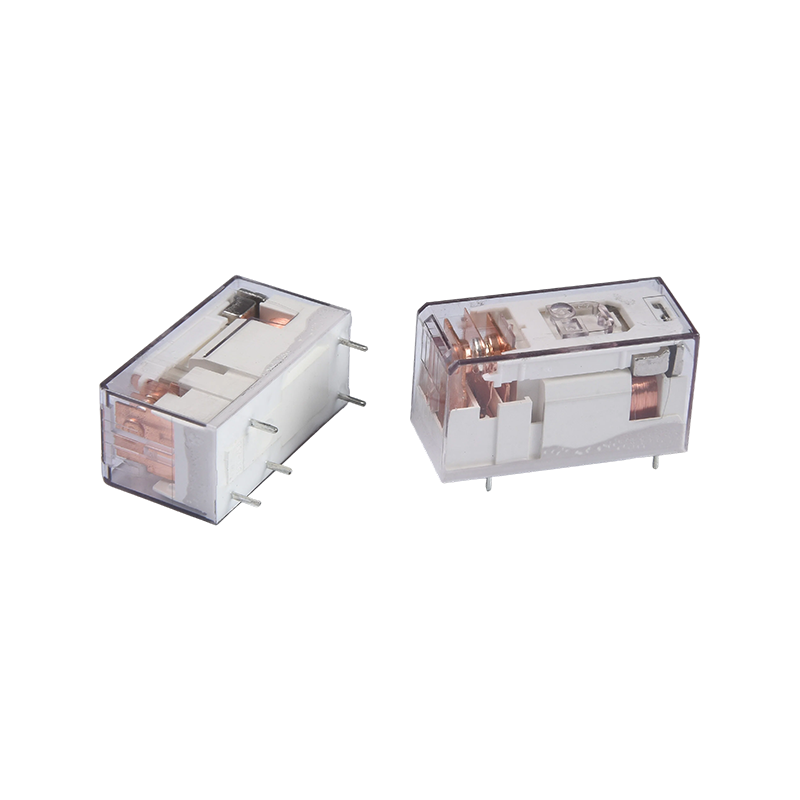

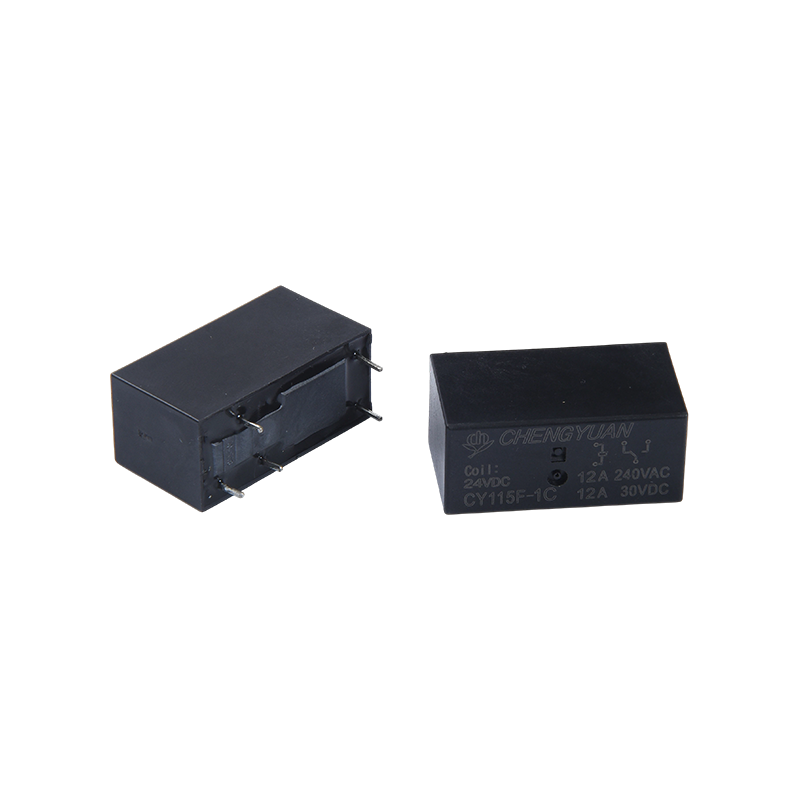

Ürün Avantajları:
Yüksek Yük, Kompakt Tasarım: Küçük bir PCB rölesinde 12A kontak anahtarlaması sağlayarak kurulum alanından tasarruf sağlar ve yüksek yoğunluklu kart düzenleri için uygundur.
Geniş Bobin Voltajı Uyumluluğu: Bobin, 3VDC'den 230VAC/VDC'ye kadar geniş bir voltaj aralığını destekler ve ek dönüşüm gerektirmeden farklı kontrol voltajlarına sahip sistemlerle doğrudan entegrasyonu kolaylaştırır.
Güçlü Elektrik İzolasyonu: Temas-bobin dayanım voltajı 5000V'a kadar olup, paraziti etkili bir şekilde bastırır ve sistem güvenliğini ve stabilitesini artırır.
Temel Özellikler:
Kontak Kapasitesi: 12A @ 240VAC / 30VDC, çoğu ev aletinin ve endüstriyel ekipmanın güç kontrol ihtiyaçlarını karşılar.
İletişim Formu: Esnek uygulamalar için normalde açık, normalde kapalı ve geçiş devre konfigürasyonlarını destekleyen çeşitli kontak formlarında (1H, 1Z vb.) mevcuttur.
Sürüş Verimliliği: Tipik bobin güç tüketimi 0,4W, düşük enerji tüketimi ve hassas tepkidir.
Pim Tasarımı: Kolay lehimleme ve otomatik üretim kurulumu için standart 5-PIN PCB pimleri.
Ana Uygulamalar:
Endüstriyel Otomasyon: PLC çıkış modüllerinde, motor kontrol cihazlarında, solenoid valf sürücülerinde ve ekipman güç anahtarlamasında kullanılır.
Akıllı Kontrol: Klimalar, yerden ısıtma, aydınlatma ve elektrikli perdeler gibi yüksek güçlü yükleri kontrol etmek için akıllı ev sistemlerine entegre edilmiştir.
Enerji Yönetimi: UPS kesintisiz güç kaynaklarında, güneş enerjisi invertörlerinde, enerji depolama sistemlerinde ve devre anahtarlama kontrolü için diğer yeni enerji ekipmanlarında uygulanır.
Ekipman İzolasyonu: Düşük voltajlı kontrol devrelerini koruyarak kontrol ucu ile yük ucu arasında elektriksel izolasyon sağlar.
İletişim Verileri
| Tür | CYF115F |
| İletişim materyali | Gümüş alaşımı |
| Temas direnci | 100mΩ Maksimum (1A 6VDC'de) |
| Nominal yük (Dirençli yük） | 12A 250VAC |
| Maks. anahtarlama akımı | 12A |
| Maks. anahtarlama gerilimi | 277VAC |
| Maks. anahtarlama gücü | 3342VA |
| Min. anahtarlama yükü | 6V 1A |
| Özellikler |
| Çalışma süresi (nominal bobin voltajında) | 15 ms Maks. (Diyot yok) |
| Yayınlanma zamanı | 5 ms Maks. ( Diyot yok) |
| Yalıtım direnci | Min. 1000MΩ (500VDC'de) |
| Dielektrik dayanım | Açık kontaklar arasında: 1 dakika boyunca 1000VAC, 50/60Hz |
| Bobin ve kontak arasında: 5000VAC, 1 dakika boyunca 50/60Hz |
| Titreşim direnci | Yıkıcı | 10-55Hz, 1,5 mm'lik çift genlikte |
| Fonksiyonel | 10-55Hz, 1,5 mm'lik çift genlikte |
| Şok direnci | Fonksiyonel | 10G Min. |
| Yıkıcı | 100G Min. |
| Dayanıklılık | Mekanik dayanıklılık (10800ops./h) | 10000000 işlem (oda sıcaklığında) |
| Elektrik dayanıklılığı (360 işlem/saat) | 100000 işlem (oda sıcaklığında) |
| Ortam sıcaklığı | -40°C~ 85°C(yoğuşmasız) |
| Ağırlık | Yaklaşık. 13.5g |
| Bobin Verileri (20°C'de) |
| Nominal gerilim (VDC) | Nominal işletme akım ±%10(mA) | Bobin direnci ±%10(Ω) | Nominal işletim güç | Çalışma voltajı (Maks.) | Serbest bırakma gerilimi (Dk.) | Maks. izin verilen voltaj |
| 5 | 80.00 | 62.5 | Yaklaşık 0,4 W | Nominalin %75'i gerilim | Nominalin %5'i gerilim | Nominal voltajın %130'u |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Yukarıda gösterilen veriler başlangıç değerleridir. Bobinin aşırı ısınmasını önlemek için bobine izin verilen maksimum voltajı 10 dakikadan fazla uygulamayın.

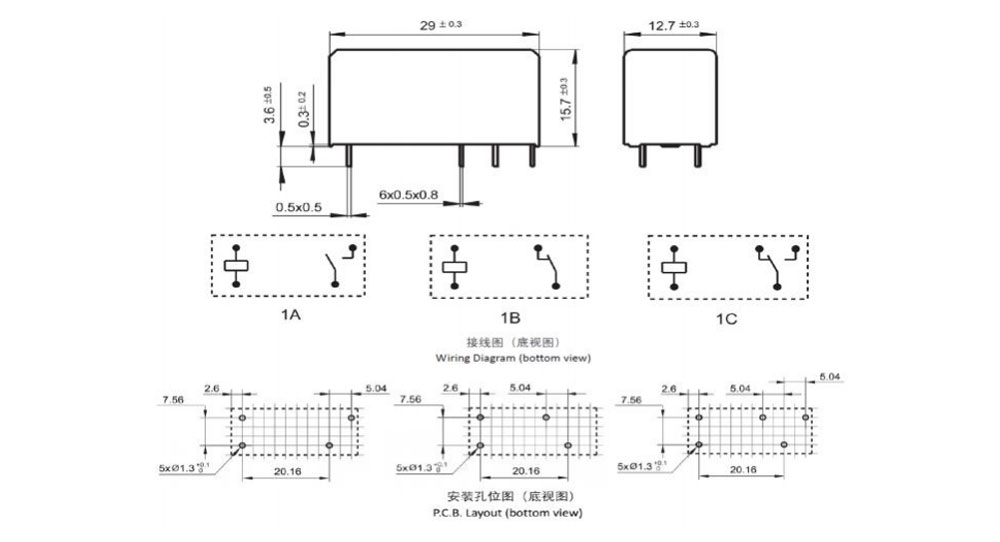

Anahat boyutu, Kablo şeması, PCB düzeni (Birim: mm)

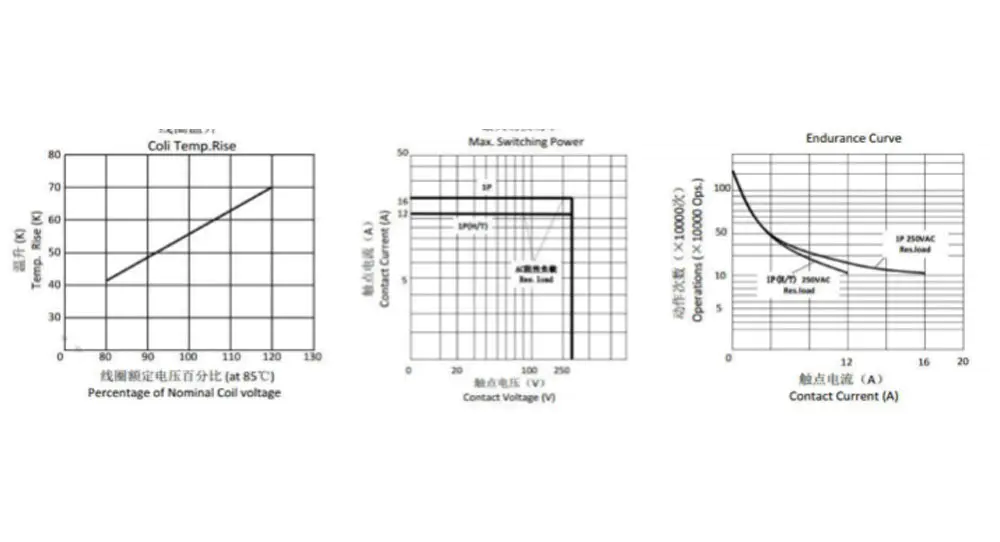

Karakteristik Eğri
Sipariş Bilgileri
CY115F - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: Tür: CY115F
2: Kutup Sayısı: 1-1 Kutup
3: İletişim Düzenlemesi: A-Formu A ; B-Form B ; C-Formu C
4: Nominal Gerilim: 5,6,9,12,18,24,48VDC
5: Muhafaza Rengi: B-Siyah
6: Bobin Gücü: D-0.4W
7: Koruyucu Yapı: S-Flux geçirmez,
SH-Mühürlü tipte yıkanabilir
8: Özel Parametre: Nil-Standart tip
Harf veya sayı-Özel gereksinim
Akı geçirmez röleler H2S, SO2, NO2, toz vb. kirleticilerin bulunduğu ortamlarda kullanılamaz.
Akı geçirmez röleler PCB üzerine monte edildikten sonra su ile temizleme veya yüzey işlemi yapılması önerilmez.
Yasal Uyarı: Şartname yalnızca referans amaçlıdır. Teknik özellikler önceden haber verilmeksizin değiştirilebilir.
Olası her uygulama için tüm performansı ve tüm parametreleri değerlendiremedik. Bu nedenle kullanıcıların seçim yapmak için doğru konumda olmaları gerekir.
kendi uygulamalarına uygun ürün. Mühürlü röleler için, kurulum ve temizlik sonrasında, lütfen kullanmadan önce kasadaki havalandırma deliğini açın. Herhangi bir sorunuz varsa teknik hizmetler için lütfen Chengyuan ile iletişime geçin. Ancak hangi ürünün kullanılması gerektiğinin belirlenmesi kullanıcının sorumluluğundadır.
