Fırın Kontaktör Kılavuzu: Bobin Gerilimi, Kontak Değerleri, Test ve Değiştirme

Yılın en soğuk sabahında ısıtmasız bir çağrı genellikle aynı noktada biter. Termostat çağırıyor, kontrol panosu 24 VAC gönderiyor, transformatör kontrol ediyor ve ısıtma elemanları hâlâ soğuk. Fırın kontaktörü işini yapmayı bırakan kısımdır.

Fırın kontaktörü, elektrikle çalıştırılan ağır hizmet tipi bir anahtardır. Konut ekipmanlarında neredeyse her zaman 24 VAC olan düşük voltajlı bir bobin, ısıtma elemanlarının veya bir fan motorunun tam akımını taşıyan hat voltajı kontaklarını çeker. Üç sayı doğru parçayı tanımlar: bobin voltajı, uygulanan voltajdaki kontak akımı değeri ve kutup konfigürasyonu. Üçünü de eşleştirdiğinizde kontaktör yıllarca ısıtma sezonları boyunca çalışır. Birini kaçırırsanız sonuç, kaynaklı kontaklar, takırdayan bir bobin veya gelecek kış aynı ısınmasız çağrı olacaktır.

Fırın Kontaktörünün Devrede Ne Yaptığı

Kontaktör, düşük voltajlı kontrol kablolarını hat voltajından uzak tutmak için mevcuttur. Termostatlar ve kontrol kartları 24 VAC'de çalışır, bu da ince termostat kablosuyla güvenli bir şekilde yönlendirilebilir. Isıtma elemanları, fan motorları ve kompresörler 120, 208, 240 veya 277 VAC'de çalışır ve onlarca amper çekebilmektedir. Kontaktör bu sınırda oturuyor. Bobini kontrol devresine bağlanır, kontakları hat devresine bağlanır ve ikisi asla elektriksel olarak birbirine temas etmez.

Parçanın nerede yaşayacağı ekipmana bağlıdır:

• Elektrikli fırınlar ve klima santralleri: Kontaktör, ısıtma elemanlarının sıralarını değiştirir ve genellikle elemanları birkaç saniye boyunca çalıştıran sıralayıcılarla birlikte çalışır.
• Gazlı fırınlar: Bir kontaktör veya fan rölesi, kart ısı eşanjörünün yeterince sıcak olduğuna karar verdiğinde fan motorunu hat voltajında ​​çalıştırır.
• Paketlenmiş üniteler ve dış bölümler: Kontaktör, kompresörü ve kondenser fanını birlikte anahtarlar; bu nedenle derecelendirmesi, çalışan amplifikatörlerin yanı sıra kilitli rotor amplifikatörlerinde de belirtilir.

Kontaktörü fırın kontrol panosundaki küçük rölelerden ayırmaya değer. Kart röleleri gaz vanasını, indükleyiciyi veya nemlendiriciyi değiştirir ve bir veya iki amp'i yönetir. Kontaktör ağır yükü kaldırmaktadır ve görevdeki bu farklılık, etiketinde yazılı olan her derecelendirmeyi harekete geçirmektedir.

Belirtmeden veya Değiştirmeden Önce Önemli Olan Sayılar

Bobin voltajı önce gelir. 24 VAC'lik bir bobin, 120 VAC'lik bir devre üzerinde güvenilir bir şekilde çekilmeyecektir ve 24 VAC'lik bir devre üzerindeki 240 VAC'lik bir bobin, basitçe hareket etmeyecektir. Konut tipi fırın transformatörlerinin çoğu 24 VAC'dir ve yaklaşık 40 VA değerindedir; bu, bir kontaktör bobini, bir gaz vanası ve bir kart için yeterlidir. Bobinler bir miktar sarkmayı tolere eder, ancak transformatör zayıf olduğunda veya termostat kablosu küçük boyutta olduğunda, kontaktör temiz bir şekilde kapanmak yerine takırdıyor ve takırdama, bobini her şeyden daha hızlı yakar.

Temas derecelendirmesi ikinci sırada gelir ve iki bölümden oluşur. 240 ila 277 VAC'de genellikle 25, 30 veya 40 A olan direnç değeri, ısıtma elemanı gruplarını kapsar. Motor değeri, tam yük amplifikatörü ve kilitli rotor amplifikatörü olarak belirtilir ve bir kompresör kontaklara oturduğunda önemli olan sayıdır. 40 A dirençli kontaktör otomatik olarak 40 A kompresör kontaktörü değildir.

Sonra mekanik detaylar geliyor:

• Kutup konfigürasyonu: bir ayak için tek kutup, 240 VAC tek faz için iki kutup, üç faz için üç kutup.
• Terminal tipi: vidalı terminaller, çeyrek inçlik hızlı bağlantılar veya kutu pabuçları.
• Montaj alanı, braket stili ve bobin terminallerinin konumu.

Yük küçük olduğunda, bazı ekipmanlar ayrı bir panel kontaktörü yerine kontrol panosuna lehimlenmiş bir güç rölesi kullanır. 250 VAC'de 16 A olarak derecelendirilen CYF3 SPST PCB rölesi gibi bir parça, tam kontaktörün aşırı büyük olacağı durumlarda yerleşik anahtarlamayı kapsar.

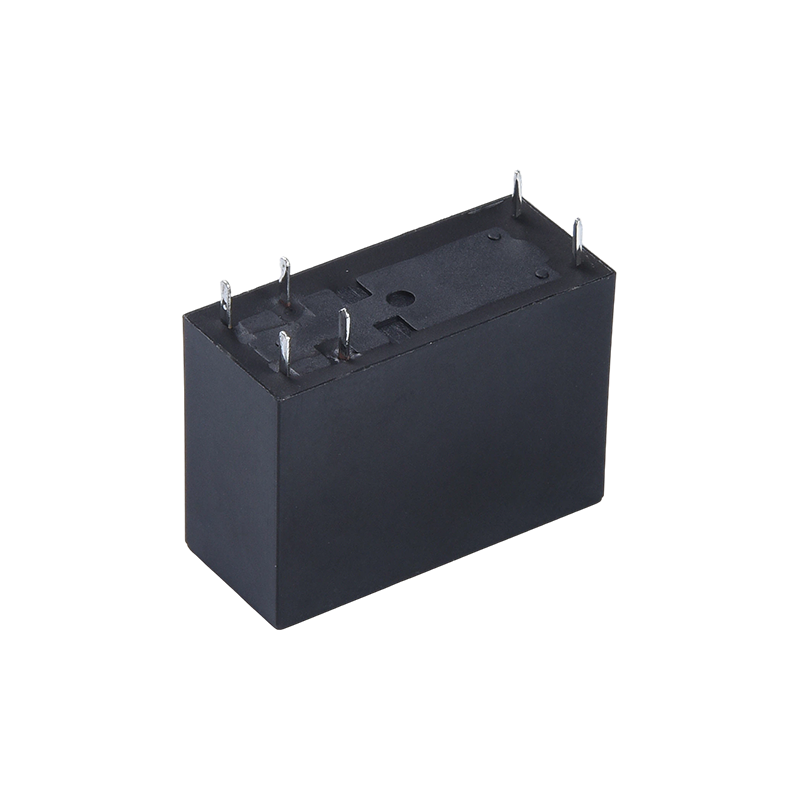

Yerleşik Anahtarlama için CYF3 PCB Rölesi Ayrı bir panel kontaktörünün büyük boyutlu olacağı kontrol panosu anahtarlaması için kompakt 16 A 250 VAC PCB rölesi; yüksek bobin temas izolasyonu kompakt ekipmanı destekler. Ürünü Görüntüle →

Kontaktörün Arızalı Olduğunu Söyleyen Belirtiler

Bir kontaktör nadiren uyarı vermeden arızalanır. Başarısızlık modeli genellikle tam olarak pes eden parçaya işaret eder.

• Üfleyici çalışırken ısı yok: bobin açık veya kart ona 24 VAC vermiyor. Parçayı kapatmadan önce bobindeki voltajı kontrol edin.
• Gıcırdama veya uğultu: Bobin, armatürü içeride tutmak için yeterli voltajı almıyor; genellikle zayıf bir transformatör veya paslanmış bir bağlantı.
• Kapatılmayacak ısı: kontaklar kaynakla kapatılmıştır. Yüksek limit anahtarı elemanları durduran tek şeydir ve kontaktör değiştirilene kadar tekrar tekrar devreye girecektir.
• Yanık kokusu veya rengi solmuş bobin: Bobin izolasyonu arızalı, genellikle uzun süreli bir takırdama veya kısa devre kontrol devresinden sonra.
• Çukurlu veya kararmış kontaklar: kontaktör hala kapanıyor ancak kapalı kontaklar arasındaki direnç arttı, terminallerde ısı oluşuyor ve iş, parça değişimi yerine kablo tamirine dönüşüyor.

Enerjilendirilmiş bir voltaj düşüşü testi, bu son durumu pahalı hale gelmeden yakalar. Kontaktör kapalı ve yük çalışırken, her kutbun hat terminalleri boyunca ölçüm yapın. Sağlıklı bir kontak seti yalnızca bir voltun küçük bir kısmını düşürür. Nominal akımda okuma kabaca yarım voltu aştığında, oyuklanma iyice başlamış demektir ve parça bir sonraki arızaya değil, bir sonraki servis ziyaretine aittir.

Fırın Kontaktörünün Altı Adımda Test Edilmesi

Bir multimetre ile test yaklaşık on beş dakika sürer.

1. Fırın bağlantı kesicisindeki ve kesicideki gücü kapatın, ardından hat terminallerindeki bir ölçüm cihazıyla doğrulayın.
2. Herhangi bir kabloyu çıkarmadan önce terminal yerleşiminin fotoğrafını çekin.
3. Bobin uçlarını ayırın ve bobin direncini ölçün. Etiket değeriyle veya iyi olduğu bilinen bir üniteyle karşılaştırın. Açık okuma, bobinin arızalı olduğu anlamına gelir.
4. İyi çalıştığı bilinen bir transformatörden doğrudan bobine 24 VAC uygulayın. Sağlam bir tek tıklama, manyetik devrenin çalıştığı anlamına gelir. Vızıldama veya sessizlik, bobinde veya mekanik bir arızaya işaret eder.
5. Bobinin enerjisi kesildiğinde, her kutuptaki sürekliliği kontrol edin. Açık olarak okunmalıdır. Bobine enerji verin ve her kutbun kapalı olduğunu doğrulayın.
6. Her şeyi yeniden bağlayın, gücü geri yükleyin ve yük altında kapalı kontaklar arasındaki voltaj düşüşünü ölçün. Bu adım en sık atlanan adımdır ve tekrar aramayı öngören adımdır.

Devrenin Sürümünü Düşürmeden Yenisini Seçmek

En güvenli değişim, bobin voltajındaki orijinalle, uygulanan voltajdaki kontak değeriyle, kutup sayısıyla ve montajla eşleşir. En yaygın hata, braket ve terminallerin temas derecesi orijinalinden daha düşük olacak şekilde hizalanması nedeniyle bir parçanın takılmasıdır. 40 A'lik bir parça yerine 30 A'lik bir kontaktör, ılık bir günde çalışacak ve tüm element bankalarının aynı anda enerji verdiği ilk soğuk sabahta kontaklarını kaynaklayacaktır.

İki alışkanlık geri aramaları engeller:

• Yalnızca eski etiketi değil, gerçek yükü de doğrulayın. Üfleyici motor veya kompresör farklı bir modelle değiştirilmişse tam yük amperleri değişmiş olabilir.
• Termostat çağırırken terminallerdeki bobin voltajını kontrol edin. 24 VAC'nin çok altında bir okuma, temel nedenin kontaktör olmadığı ve öncelikle transformatör veya kontrol kablolarına dikkat edilmesi gerektiği anlamına gelir.

Isıtma ve kompresör devrelerindeki yüksek akım anahtarlaması genellikle cömert kontak aralığına ve düşük voltajda sıkı bir şekilde tutunan bir bobine sahip sağlam tek kutuplu bir güç rölesine indirgenir. 30 A ile 40 A arasında derecelendirilen CYT90 yüksek akım SPST rölesi gibi bir parça tam olarak bu yük sınıfı için üretilmiştir.

Ağır Anahtarlama için CYT90 Yüksek Akım Rölesi Gümüş alaşımlı kontaklara, çoklu montaj seçeneklerine ve cihazlar, ısıtıcılar ve endüstriyel kontrol ekipmanları için yüksek akım anahtarlama özelliğine sahip kompakt 30A/40A güç rölesi. Ürünü Görüntüle →

Rölenin Bittiği ve Kontaktörün Başladığı Yer

İkisi arasındaki çizgi, katı bir teknik sınırdan ziyade bir görev ve inşa meselesidir. Kontaktörler, daha geniş kontak aralıkları, daha ağır yaylar ve hat telini kabul eden terminallerle belirli amaçlı anahtarlama için üretilmiştir. Altındaki prensip herhangi bir şeyle aynıdır. genel amaçlı elektromanyetik röle : Bir bobin, armatürü çeken ve kontakları hareket ettiren bir manyetik alan üretir. Değişen şey akım, kontak malzemesi ve hareketli parçaların mekanik gücüdür.

Panel inşaatçıları genellikle işi iki seviyeye bölerler. Güç anahtarlaması kontaktörde veya yüksek akım rölesinde gerçekleşir. Yalıtım ve ara yerleştirme, 16 A kontaklı MCYF3 14F ray röle modülü gibi bir parçanın fırın kontrol kabinine veya daha büyük bir ısıtma paneline yerleştirildiği raya monteli modüllerde gerçekleşir.

Panel Üreticileri için MCYF3 14F Ray Röle Modülü Merkezi kontrole uygun ve fırın veya ısıtma panellerine yerleştirilen, 16 A kontaklı ve 32'ye kadar kanala sahip, raya monte 14F röle modülü. Ürünü Görüntüle →

Toplu Alım Yaptığınızda Sorulmaya Değer Sorular

OEM'ler ve panel üreticileri için kontaktör veya röle, garanti maliyeti üzerinde büyük etkisi olan küçük bir kalemdir. Sipariş vermeden önce üç noktanın onaylanması önemlidir.

• Kontak malzemesi ve çevrim ömrü: gümüş kalay oksit ve gümüş kadmiyum oksit, dirençli ve endüktif yükler altında farklı davranır. Hangi malzemenin kullanıldığını ve nominal akımda hangi döngü sayısının test edildiğini sorun.
• Bobin tutarlılığı: Başlatma ve bırakma voltajındaki partiden partiye değişiklik, sahada çatırdama olarak ortaya çıkar. Bobinlerin montajdan önce nasıl test edildiğini sorun.
• Üretim izlenebilirliği: tarih kodları, gelen malzeme kontrolleri ve hat sonu temas direnci testi.

Tedarikçinin geçmişi veri sayfası kadar önemlidir. Cyrelays.com aracılığıyla faaliyet gösteren Ningbo Chengyuan Chuangke Electronics Co., Ltd., 1996'dan beri Ningbo'da röleler ve elektronik bileşenler üretiyor ve kendisini manyetik mandallama ve geçmeli geçme yapılarını kapsayan faydalı patentlerle geliştirme, üretim ve satışları birleştiren bir üretici olarak tanımlıyor. Daha fazla ayrıntı şu adreste mevcuttur: sayfa hakkında .

Fırın kontaktörü üç kritik sayıya sahip basit bir parçadır. Bobin voltajı, uygulanan voltajdaki kontak değeri ve kutup konfigürasyonu, ısıtma mevsiminde hayatta kalıp kalmayacağını veya en soğuk sabahta başarısız olup olmayacağını belirler. Bunları doğru yapın, eski etiket yerine gerçek yükü doğrulayın ve kontaktör yinelenen bir servis öğesi olmaktan çıkar.
