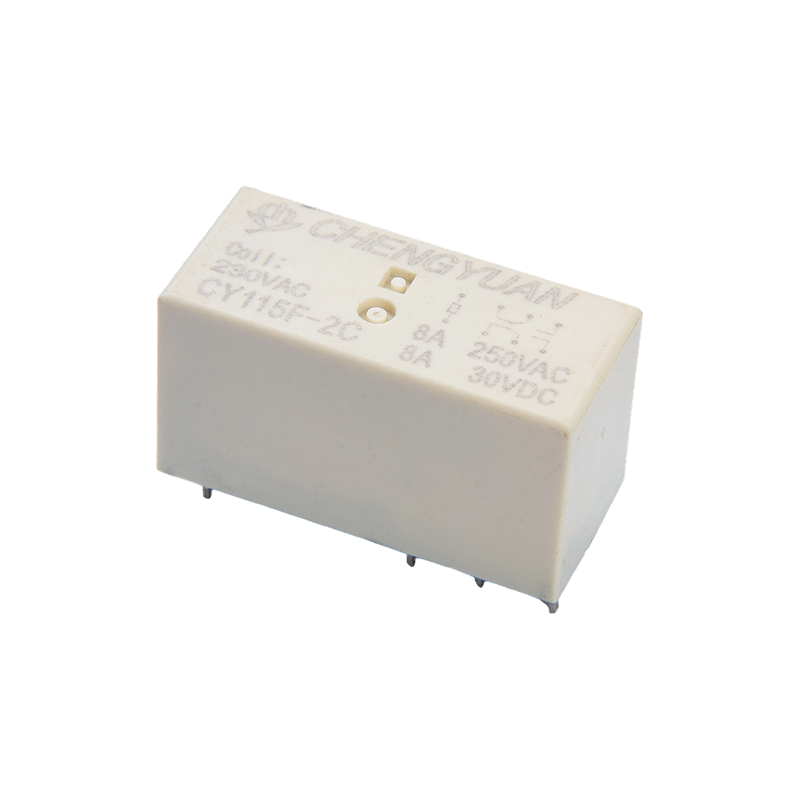

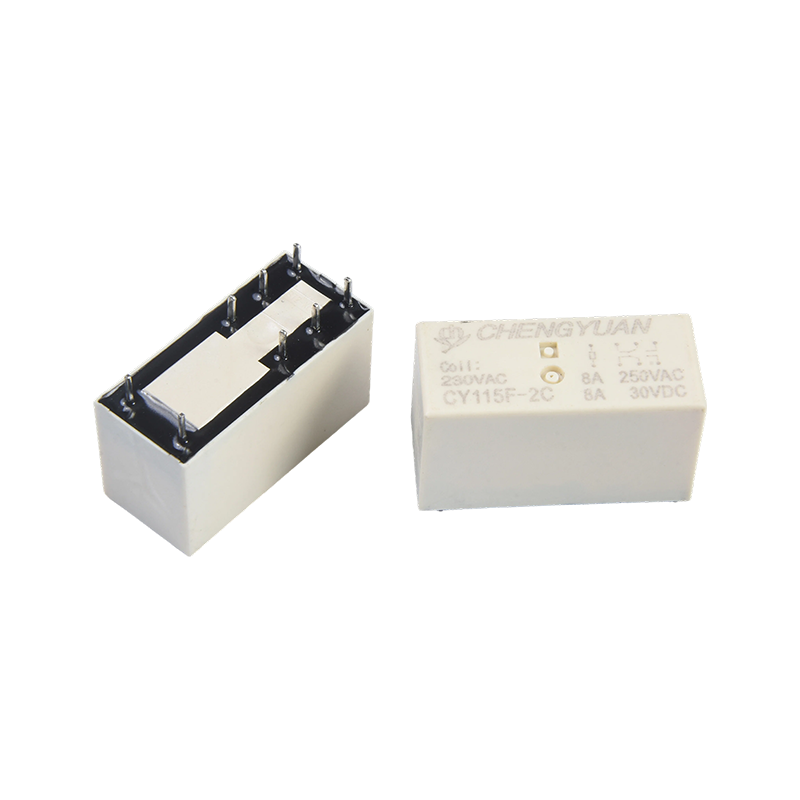

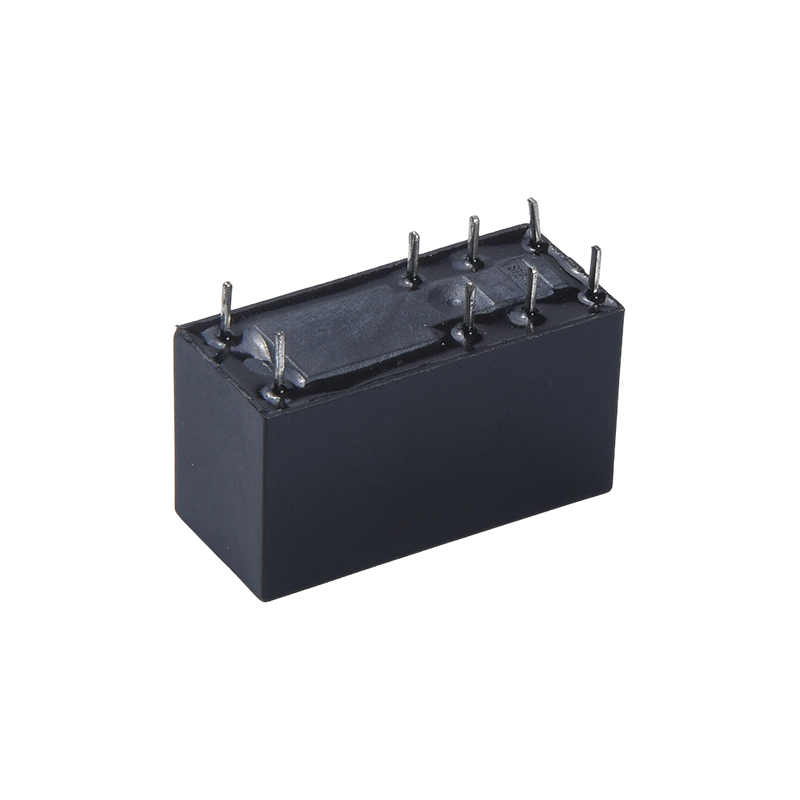

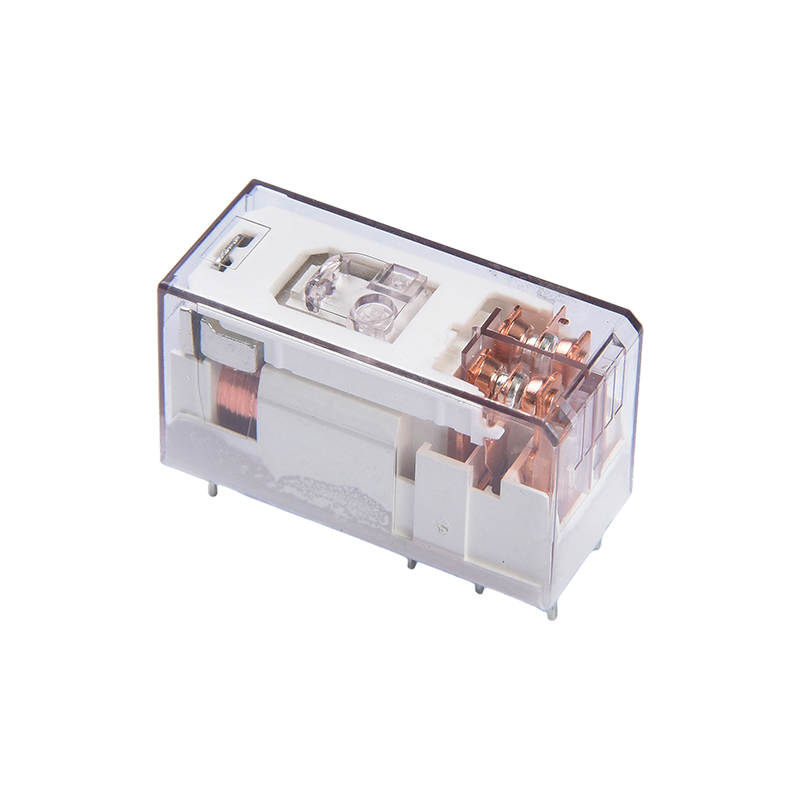

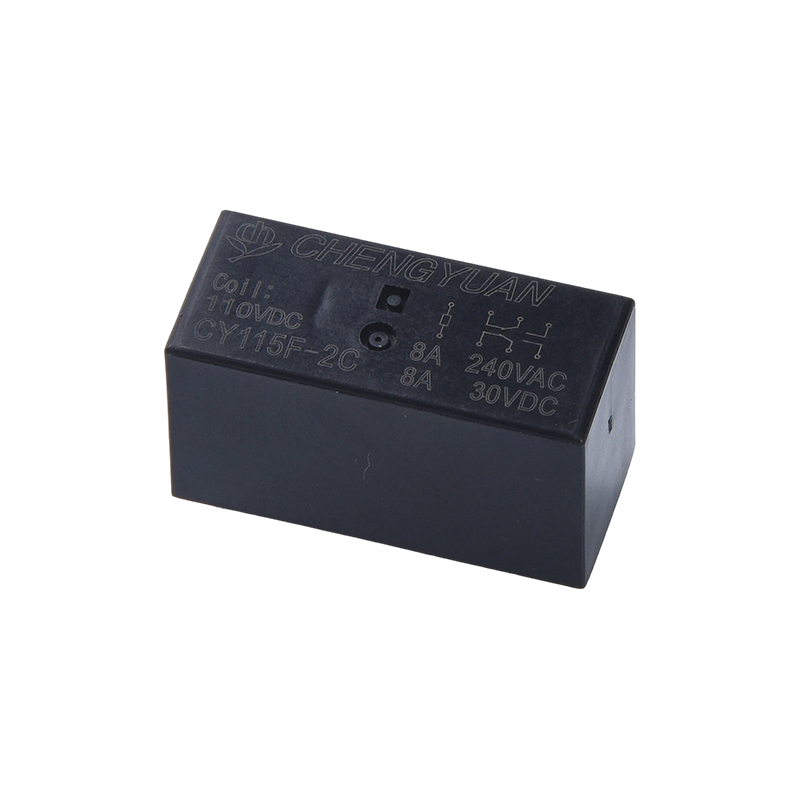

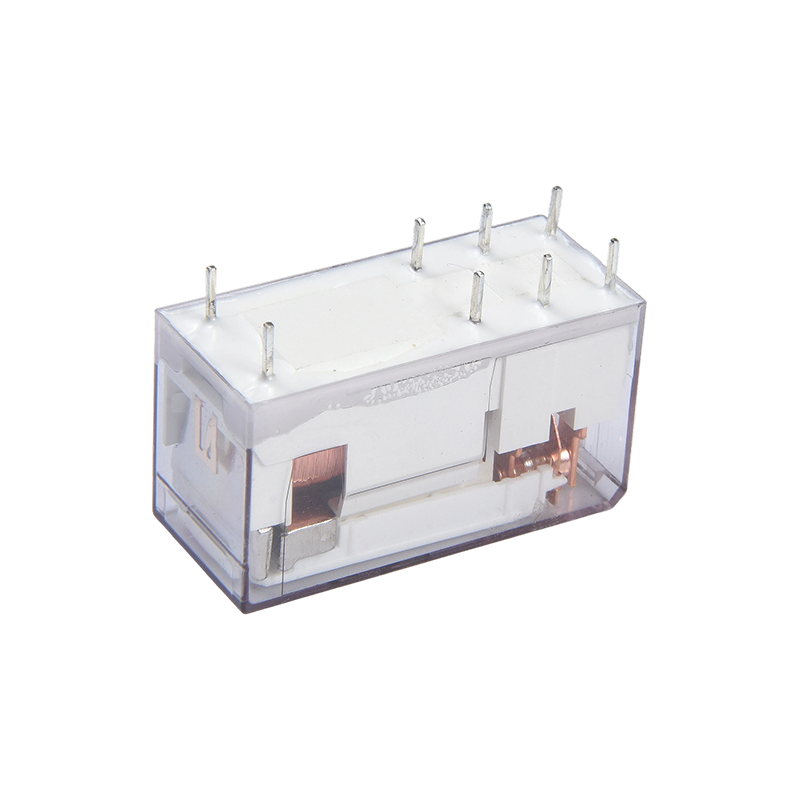

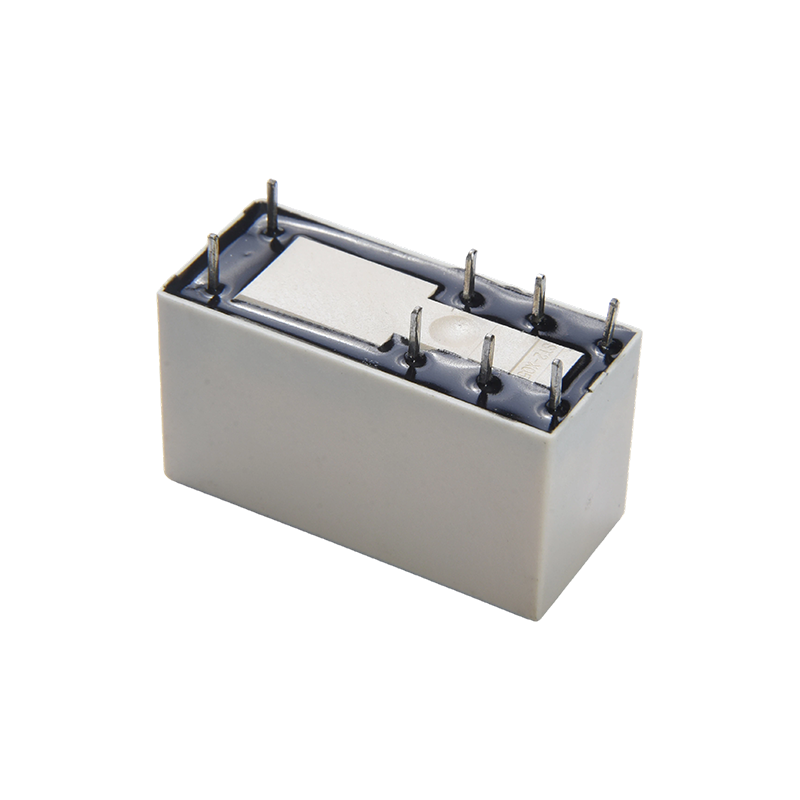

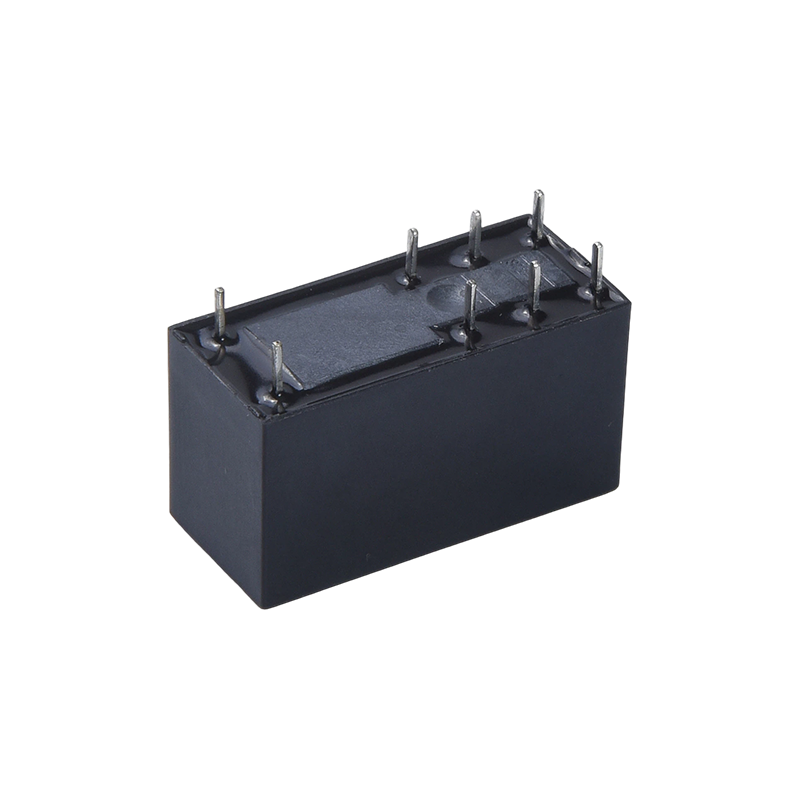

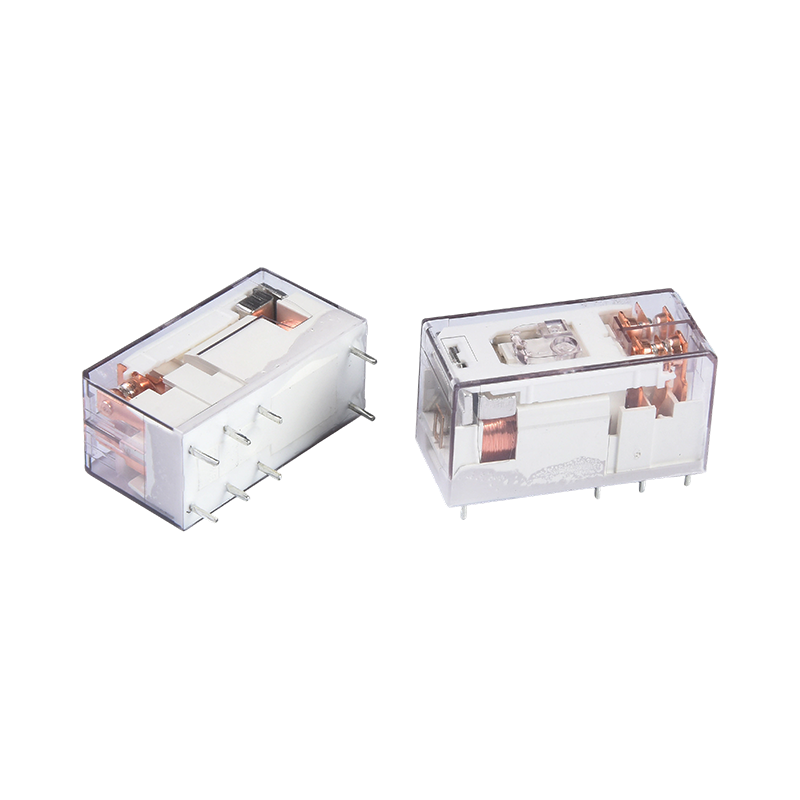

Ürün Özellikleri:
• Yüksek Yük Anahtarlama Kapasitesi: Kontaklar 8 amp akım anahtarlamayı destekler, yüksek güçlü devreleri etkili bir şekilde kontrol eder ve çeşitli yük gereksinimlerini karşılar.
• Düşük Güç Tüketimi Tasarımı: Bobin hassasiyeti 0,4W kadar düşük olup, cihazın genel enerji tüketiminin ve ısı üretiminin azaltılmasına yardımcı olur.
• Yüksek Gerilim Dayanımı ve İzolasyonu: Bobin ve kontaklar arasındaki gerilim dayanımı 5000 volta ulaşarak güvenilir elektriksel izolasyon sağlar ve güvenli çalışmayı sağlar.
• Kompakt Yapı: Küçük boyutu, alan kullanımını optimize ederek baskılı devre kartlarına yoğun montaj için idealdir.
• Hassas Kontrol: Zayıf sinyalli yüksek güçlü devreleri kontrol ederek uzaktan kontrolü ve otomatik sistemlerde izolasyonu mümkün kılar.
Tipik Uygulamalar:
• Ev Aletleri: Çamaşır makinelerinde, klimalarda, mikrodalga fırınlarda ve diğer cihazlarda motor veya ısıtma elemanlarının devre kontrolünde kullanılır.
• Endüstriyel Otomasyon: PLC kontrol sistemleri, motor ve solenoid valf sürücüleri için uygundur ve istikrarlı otomatik anahtarlama sağlar.
• Yeni Enerji Ekipmanı: UPS kesintisiz güç kaynaklarında, enerji depolama sistemlerinde ve invertörlerde güvenilir bir otomatik anahtar olarak uygulanır.
• Akıllı Ev: Uzaktan akıllı yönetim amacıyla klimaları, yerden ısıtmayı, perdeleri ve diğer sistemleri kontrol etmek için kullanılır.
• Görsel-İşitsel ve Görüntüleme Ekipmanı: Sinyallerin ve gücün doğru şekilde değiştirilmesini sağlamak için ses sistemlerinde, monitörlerde ve diğer cihazlarda kullanılır.
İletişim Verileri
| Tür | CY115F |
| İletişim materyali | Gümüş alaşımı |
| Temas direnci | 100mΩ Maksimum (1A 6VDC'de) |
| Nominal yük (Dirençli yük) | 8A 250VAC |
| Maks. anahtarlama akımı | 10A |
| Maks. anahtarlama gerilimi | 277VAC |
| Maks. güç değiştirme | 2500VA |
| Min. yük değiştirme | 6V 1A |
| Özellikler |
| Çalışma süresi (nominal bobin voltajında) | 15ms Maks. (Diyot yok) |
| Yayınlanma zamanı | 5ms Maks. (Diyot yok) |
| Yalıtım direnci | Min. 1000MΩ (500VDC'de) |
| Dielektrik dayanım | Açık kontaklar arasında: 1 dakika boyunca 1000VAC, 50/60Hz |
| Bobin ve kontak arasında: 5000VAC, 1 dakika için 50/60Hz |
| Kontak setleri arasında: 1 dakika boyunca 2.500VAC, 50/60Hz |
| Titreşim direnci | Yıkıcı | 10-55Hz, 1,5 mm'lik çift genlikte |
| Fonksiyonel | 10-55Hz, 1,5 mm'lik çift genlikte |
| Şok direnci | Fonksiyonel | 10G Min. |
| Yıkıcı | 100G Min. |
| Dayanıklılık | Mekanik dayanıklılık (10800ops./h) | 10000000 işlem (oda sıcaklığında) |
| Elektriksel dayanıklılık (360ops./h) | 100000 işlem (oda sıcaklığında) |
| Ortam sıcaklığı | -40°C~ 85°C(yoğuşmasız) |
| Ağırlık | Yaklaşık 13,5g |
| Bobin Verileri (20°C'de) |
| Nominal gerilim (VDC) | Nominal işletme akım ±%10(mA) | Bobin direnci ±%10(Ω) | Nominal işletim güç | Çalışma voltajı (Maks.) | Serbest bırakma gerilimi (Dk.) | Maks. izin verilen voltaj |
| 5 | 80.00 | 62.5 | Yaklaşık 0,4 W | Nominalin %75'i gerilim | Nominalin %5'i gerilim | Nominal voltajın %130'u |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Yukarıda gösterilen veriler başlangıç değerleridir. Bobinin aşırı ısınmasını önlemek için bobine izin verilen maksimum voltajı 10 dakikadan fazla uygulamayın.

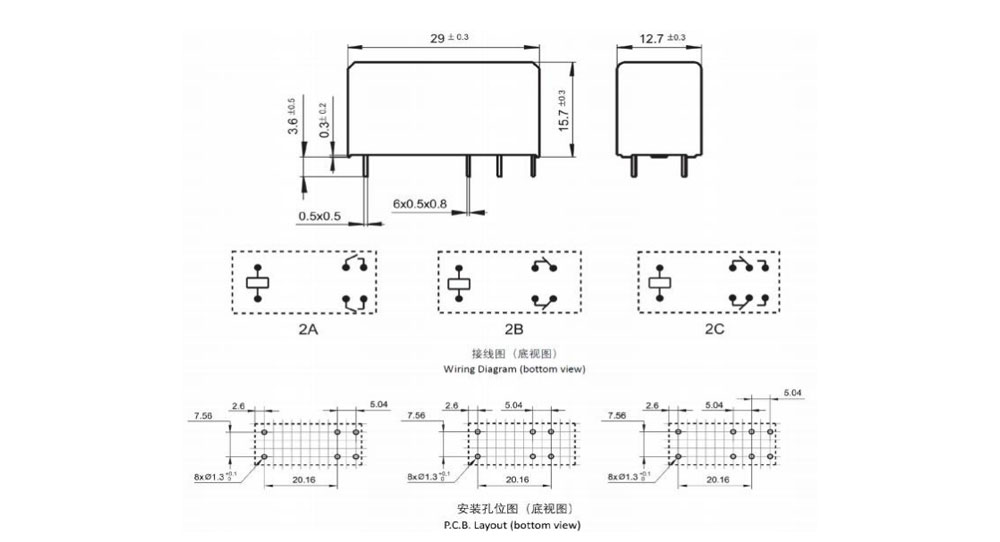

Anahat boyutu, Kablo şeması, PCB düzeni (Birim: mm)

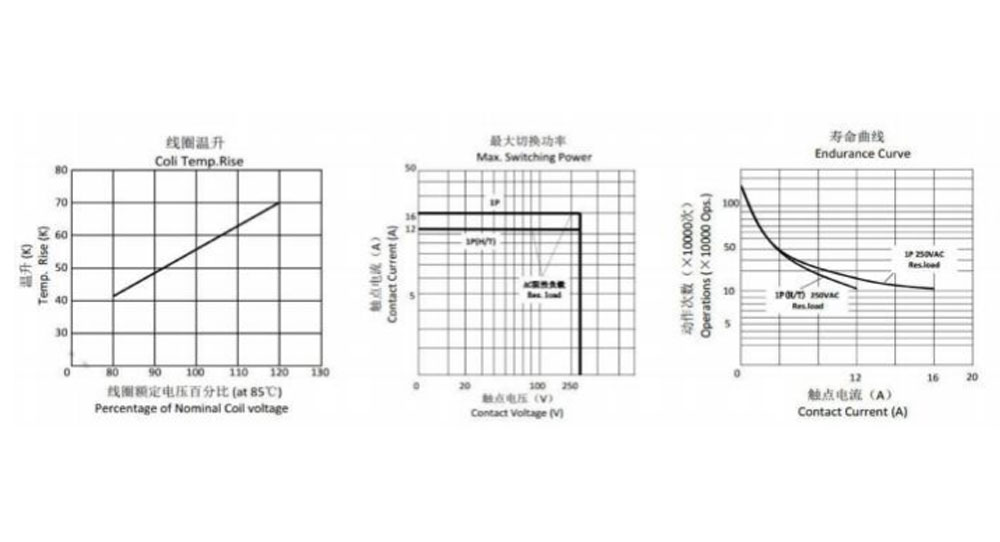

Karakteristik Eğriler
Sipariş Bilgileri
CY115F - 2 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: Tür: CY115F
2: Kutup Sayısı: 2-2 Kutup
3: İletişim Düzenlemesi: A-Formu A ; B-Formu B ; C-Formu C
4: Nominal Voltaj: 5,6,9,12,18,24,48VDC
5: Muhafaza Rengi: B-Siyah
6: Bobin Gücü: D-0,4W
7: Koruyucu Yapı: S-Flux'a dayanıklı,
SH-Mühürlü tip yıkanabilir
8: Özel Parametre: Nil-Standart tip
Harf veya rakam-Özel gereksinim
Akı geçirmez röleler H2S, SO2, NO2, toz vb. gibi kirleticilerin bulunduğu ortamda kullanılamaz.
Akıya dayanıklı röleler PCB üzerine monte edildikten sonra su temizleme veya yüzey işlemi önerilmez.
Sorumluluk reddi beyanı: Şartname yalnızca referans amaçlıdır. Teknik özellikler önceden bildirimde bulunulmaksızın değiştirilebilir.
Olası her uygulama için tüm performansı ve tüm parametreleri değerlendiremedik. Bu nedenle kullanıcılar seçim yapmak için doğru konumda olmalıdır
kendi uygulamaları için uygun ürün. Kapalı röleler için, kurulum fanını temizledikten sonra, lütfen kullanmadan önce kutudaki havalandırma deliğini açın. Herhangi bir sorunuz varsa teknik hizmetler için lütfen Chengyuan ile iletişime geçin. Ancak hangi ürünün kullanılması gerektiğini belirlemek kullanıcının sorumluluğundadır.
