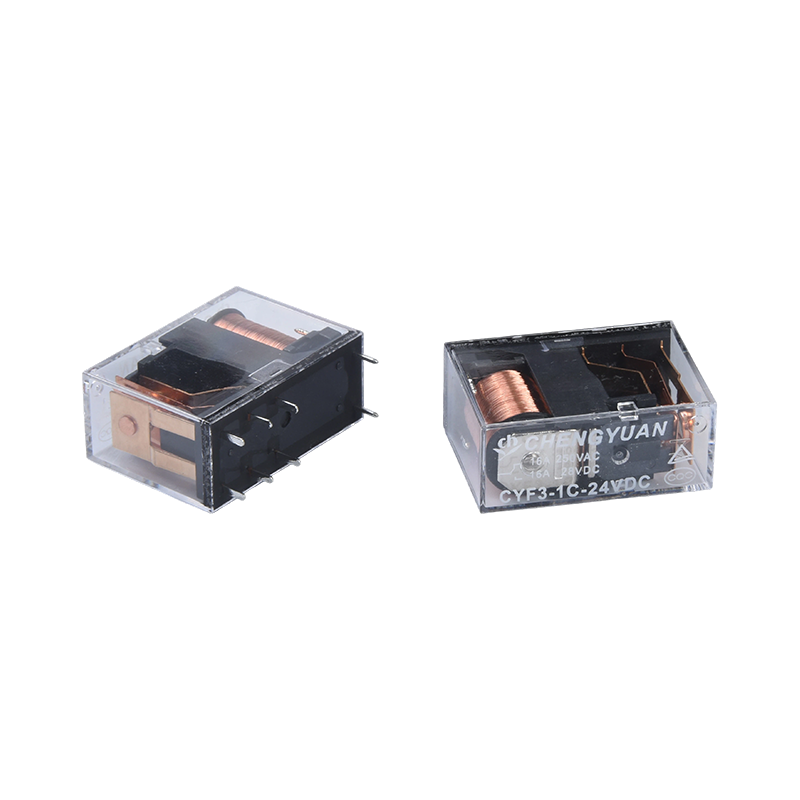

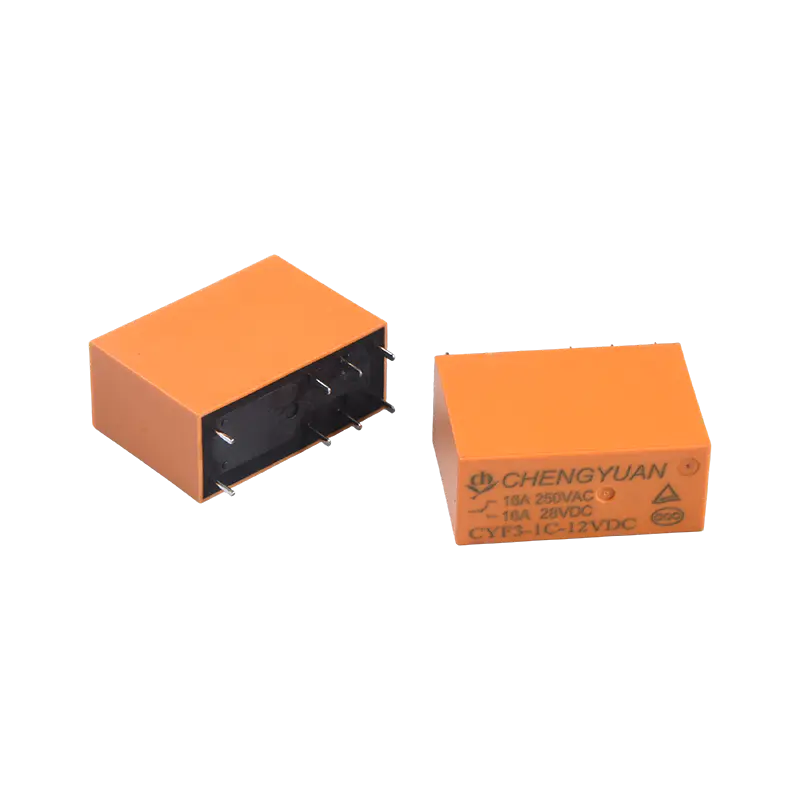

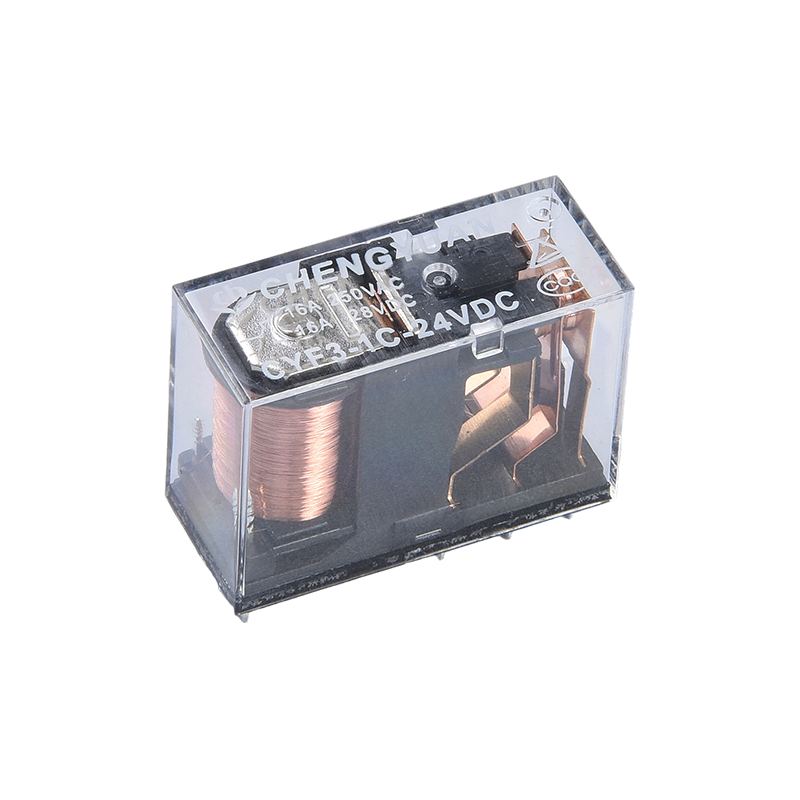

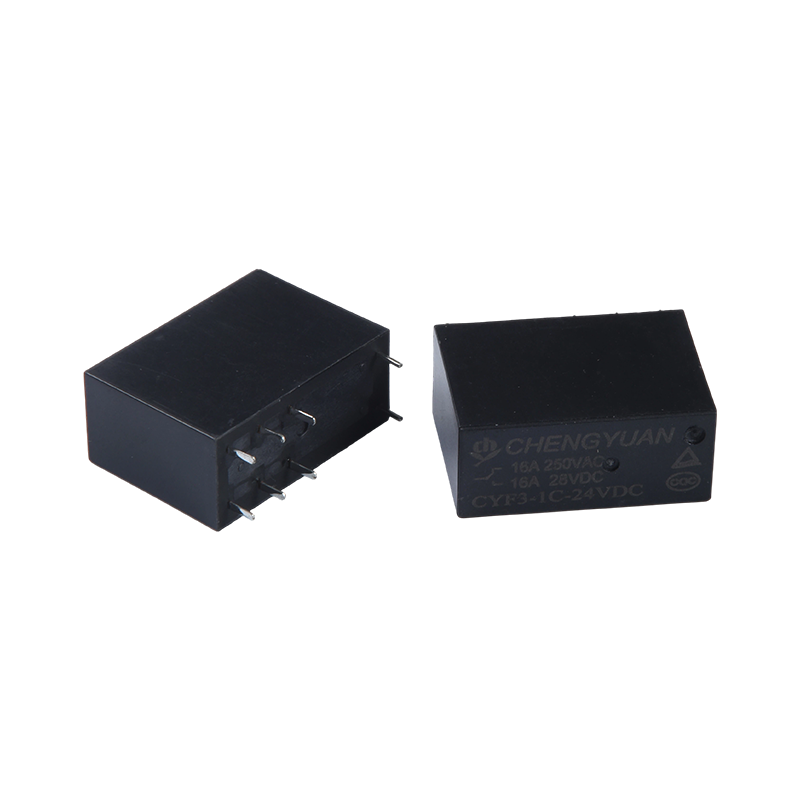

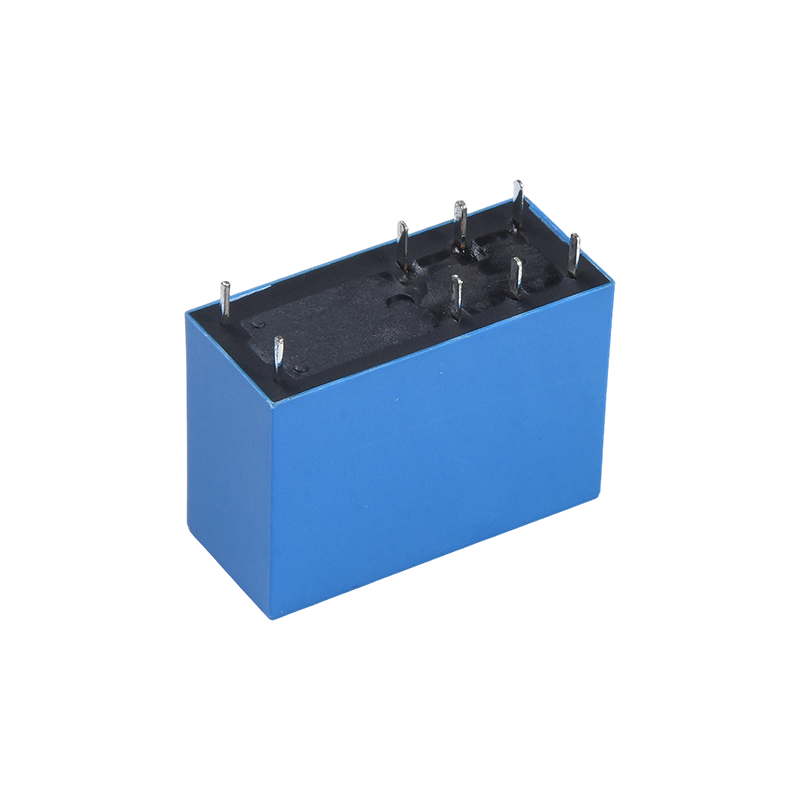

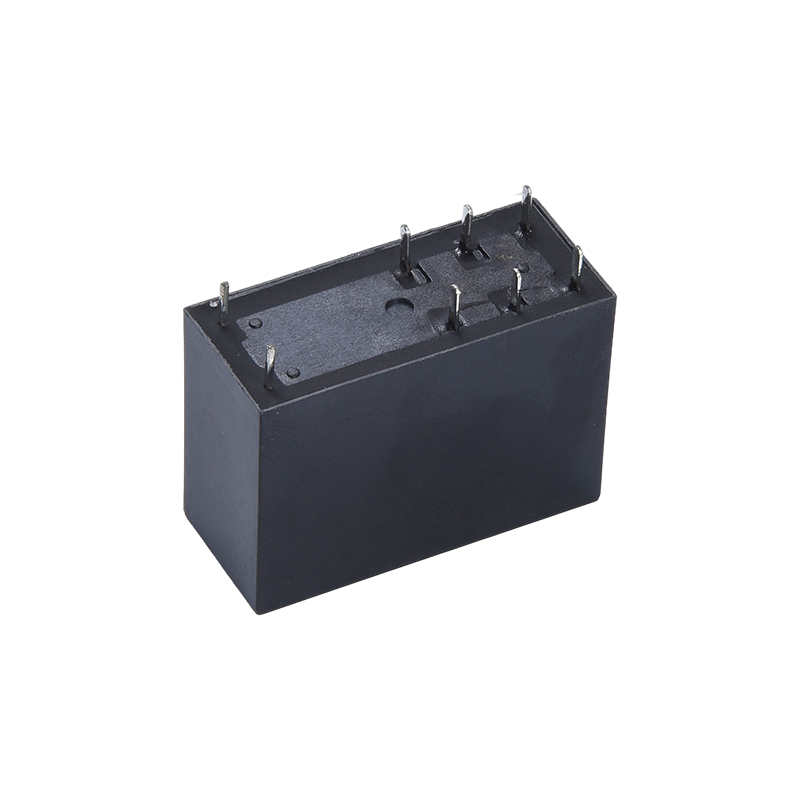

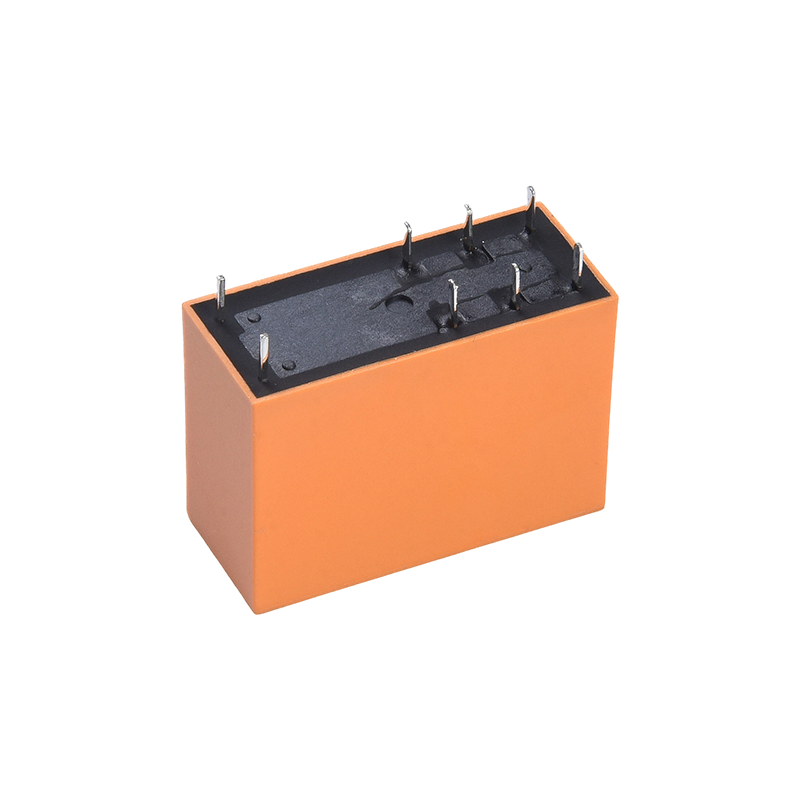

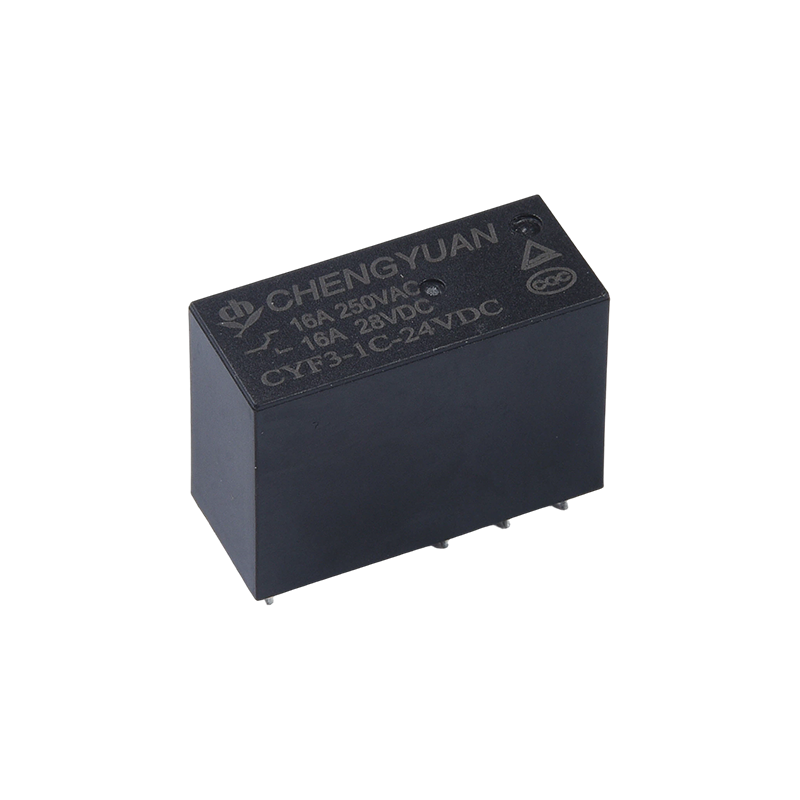

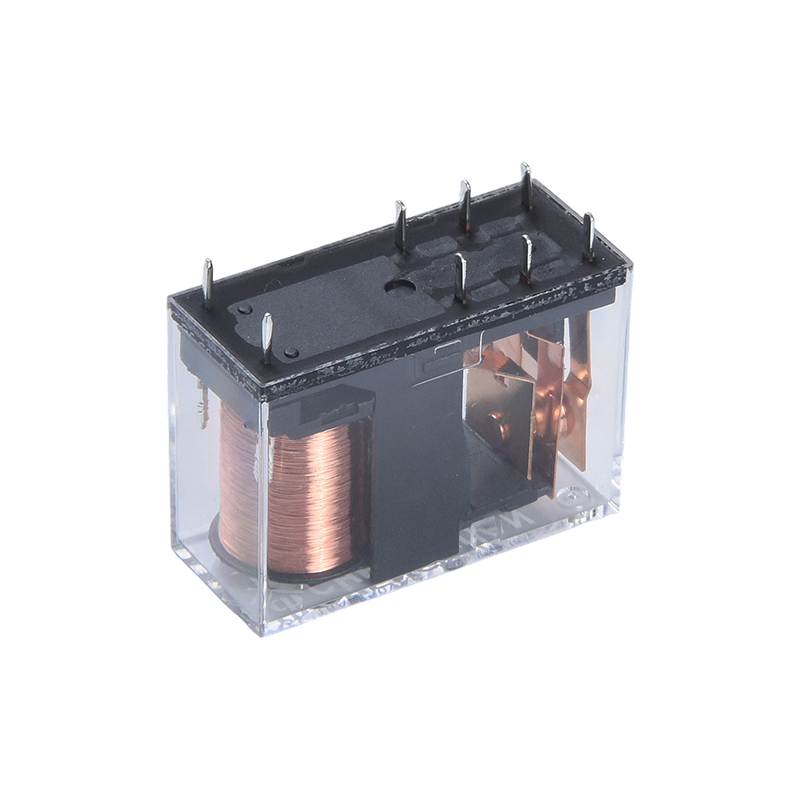

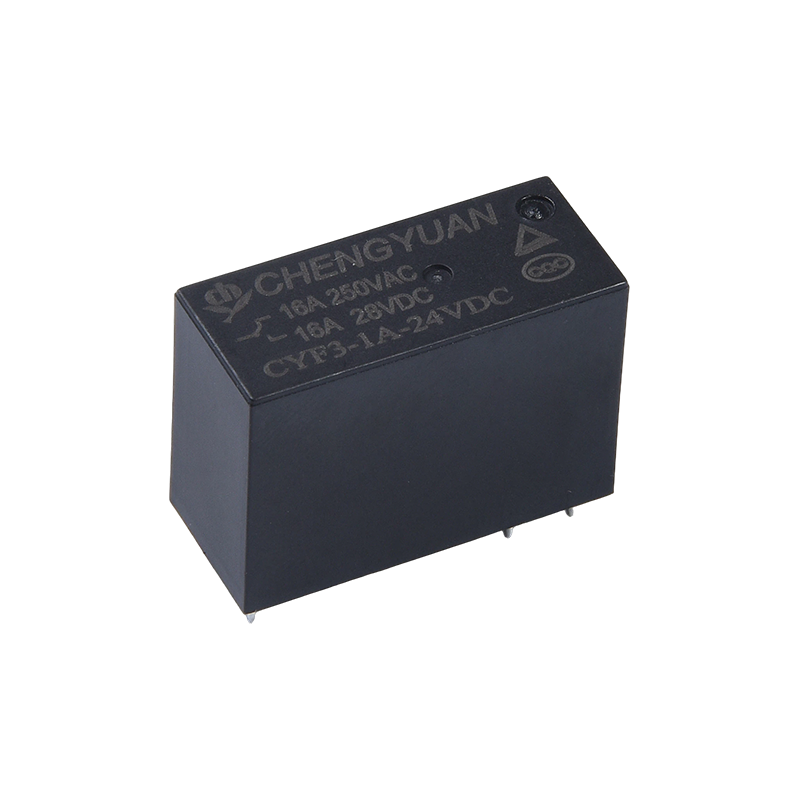

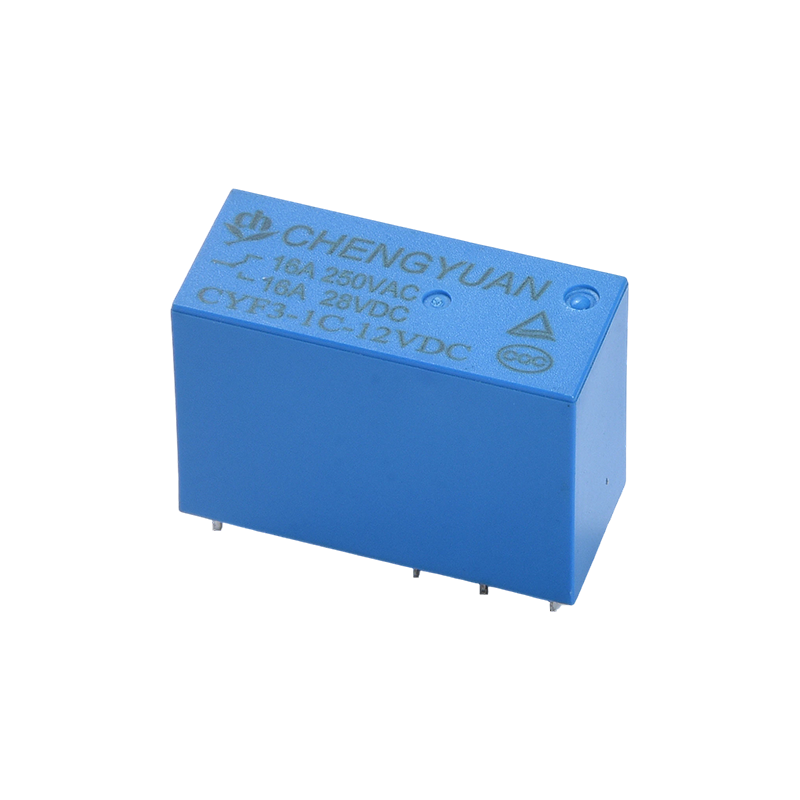

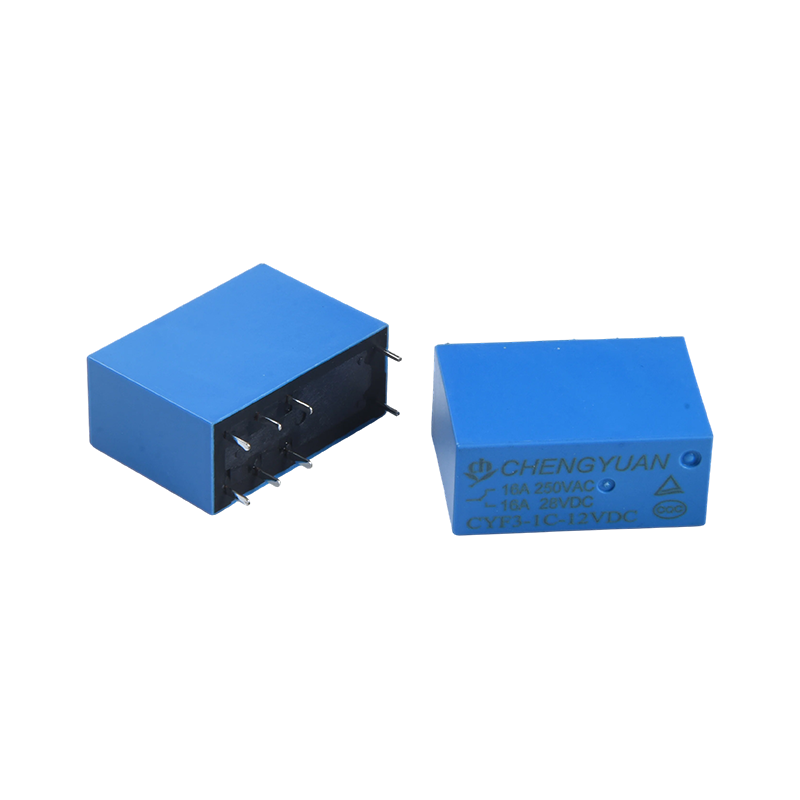

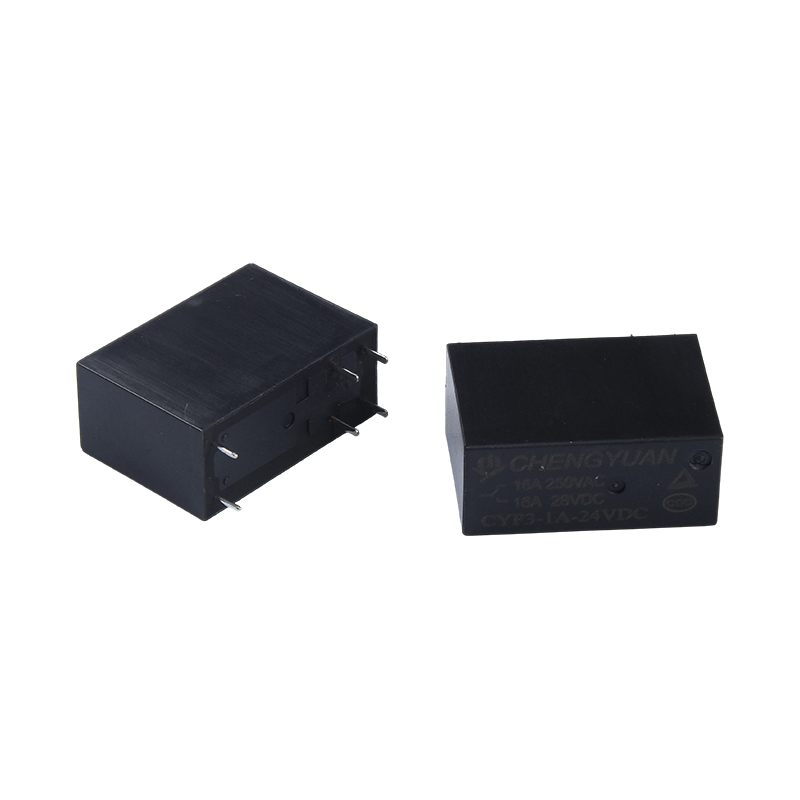

Ürün Detayları:
Yüksek Yük ve Dielektrik Dayanım: 17 ampere kadar kontak anahtarlama kapasitesi, bobin ve kontaklar arasında 5000 volt dielektrik dayanım, yüksek yük ve yüksek izolasyon devre ortamlarına uygundur.
Kompakt Tasarım: Küçük boyut, yüksek yoğunluklu PCB montajına uygun, ekipmanda dahili alan tasarrufu sağlar.
Geniş Uygulama Yelpazesi: İletişim ekipmanları, güvenlik sistemleri, ofis ekipmanları ve klima, mikrodalga fırın gibi ev aletleri için uygundur. Ayrıca endüstriyel otomasyonda, UPS güç kaynaklarında, takım tezgahı elektrik sistemlerinde ve ses kontrolünde de kullanılır.
Güvenilir Kontak Yapılandırması: Farklı otomatik kontrol devrelerinin ihtiyaçlarını karşılayan, 2 set 5A/8A ve 1 set 10A, 12A ve 16A konfigürasyonu dahil olmak üzere çoklu kontak yükleme seçeneği sunar.
Uygulanabilir Ortam:
Elektriksel Ortam: Kontrol voltajı ve yük akımının sık sık değiştirildiği mikro güç kontrol devreleri için uygundur.
Fiziksel Ortam: Genellikle çeşitli elektrik kontrol panolarında bulunan, alanı kısıtlı, yüksek yoğunluklu PCB düzenlerine kurulabilir.
Çalışma Koşulları: Çoğu iç mekan elektrikli ve endüstriyel ekipman ortamı için uygundur ve genellikle şiddetli titreşimin olmadığı, iyi havalandırılan yerlerde bulunur.
Uyumlu Sistemler: Güvenilir devre izolasyonu ve anahtarlama kontrolü sağlamak için otomatik kontrol, güç yönetimi ve güvenlik alarm sistemlerine entegre edilebilir.
İletişim Verileri
| Tür | CYF3 |
| İletişim materyali | Gümüş alaşımı |
| Temas direnci | 100mΩ Maksimum (1A 16VDC'de) |
| Nominal yük (Dirençli yük) | 16A250VAC /17A 277VAC |
| Maks. anahtarlama akımı | 16A |
| Maks. anahtarlama gerilimi | 277VAC |
| Maks. güç değiştirme | 4709VA |
| Min. yük değiştirme | 6V 1A |
| Özellikler |
| Çalışma süresi (nominal bobin voltajında) | 15 ms Maks. (Diyot yok) |
| Yayınlanma zamanı | 5 ms Maks. (Diyot yok) |
| Yalıtım direnci | Min 1000MΩ (500VDC'de) |
| Dielektrik dayanım | Açık kontaklar arasında: 1 dakika boyunca 1000VAC, 50/60Hz |
| Bobin ve kontak arasında: 5000VAC, 1 dakika boyunca 50/60Hz |
| Titreşim direnci | Yıkıcı | 10-55Hz, 1,5 mm'lik çift genlikte |
| Fonksiyonel | 10-55Hz, 1,5 mm'lik çift genlikte |
| Şok direnci | Fonksiyonel | 10G Min |
| Yıkıcı | 10G Min |
| Dayanıklılık | Mekanik dayanıklılık (10800ops./h) | 10000000 işlem (oda sıcaklığında) |
| Elektrik dayanıklılığı (360 işlem/saat) | 100000 işlem (oda sıcaklığında) |
| Ortam sıcaklığı | -40°C~ 85°C(yoğunlaşma yok) |
| Ağırlık | Yaklaşık. 14g |
| Bobin Verileri (20°C'de) |
| Nominal gerilim (VDC) | Nominal işletme akım ±%10(mA) | Bobin direnci ±%10(Ω) | Nominal işletim güç | Çalışma voltajı (Maks.) | Serbest bırakma gerilimi (Dk.) | Maks. izin verilen voltaj |
| 3 | 240 | 12.5 | Yaklaşık 0,72 W | Nominalin %75'i gerilim | Nominalin %5'i gerilim | Nominal voltajın %130'u |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Yaklaşık 0,54W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Yukarıda gösterilen veriler başlangıç değerleridir. Bobinin aşırı ısınmasını önlemek için bobine izin verilen maksimum voltajı 10 dakikadan fazla uygulamayın.

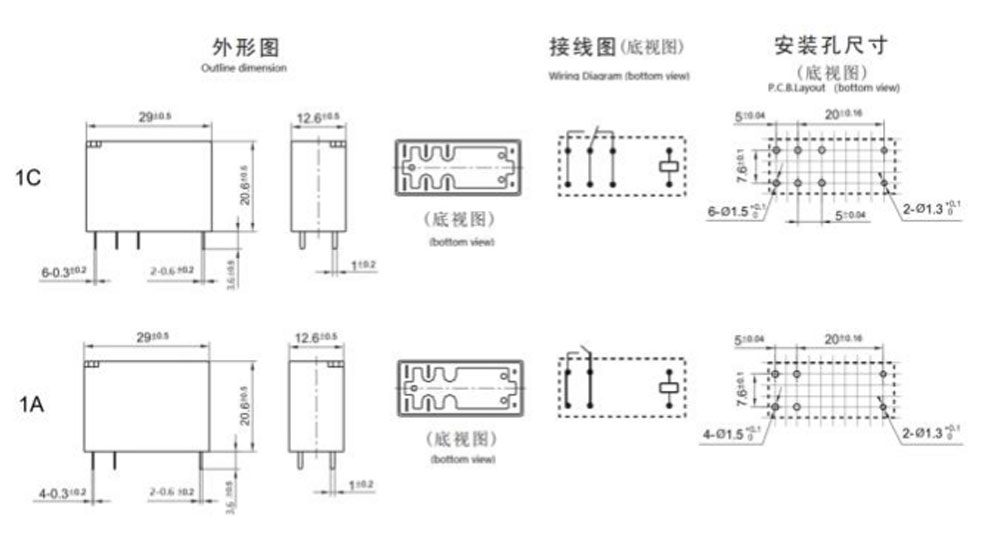

Anahat boyutu, Kablo şeması, PCB düzeni (Birim: mm)

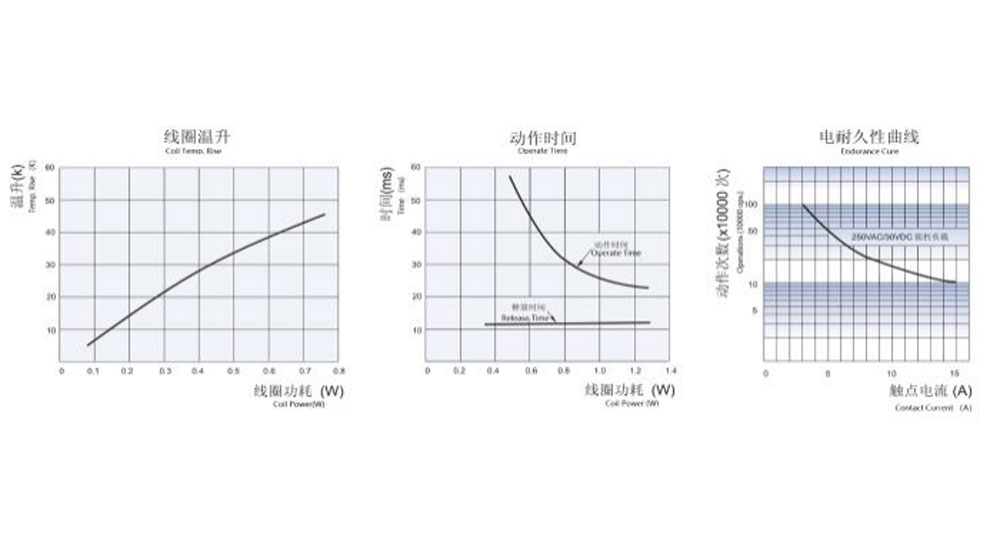

Karakteristik Eğriler
Sipariş Bilgileri
CYF3 - 1 - C - 12VDC - H - D - T - XX
1 2
1: Tür: CYF3
2: Kutup Sayısı: 1-1 Kutup
3: İletişim Düzenlemesi: C C'den ; H A'dan ; B B'den
4: Nominal Voltaj: 3,5,6,9,12,18,24,48VDC
5: Muhafaza Rengi: T -Şeffaf, H-Siyah, L-Mavi
6: Bobin Gücü: D-0,72W L-0,54W
7: Koruyucu Yapı: S-Flux geçirmez,
SH-Mühürlü tip yıkanabilir
8: Özel Parametre: Nil-Standart tip
Harf veya rakam-Özel gereksinim
Akı geçirmez röleler H2S, SO2, NO2, toz vb. kirleticilerin bulunduğu ortamlarda kullanılamaz.
Akı geçirmez röleler PCB üzerine monte edildikten sonra su ile temizleme veya yüzey işlemi yapılması önerilmez.
Yasal Uyarı: Şartname yalnızca referans amaçlıdır. Teknik özellikler önceden haber verilmeksizin değiştirilebilir.
Olası her uygulama için tüm performansı ve tüm parametreleri değerlendiremedik. Bu nedenle kullanıcıların seçim yapmak için doğru konumda olmaları gerekir.
Kendi uygulamalarına uygun ürün. Mühürlü röleler için, kurulum ve temizlik sonrasında, lütfen kullanmadan önce kasadaki havalandırma deliğini açın. Herhangi bir sorunuz varsa teknik hizmetler için lütfen Chengyuan ile iletişime geçin. Ancak hangi ürünün kullanılması gerektiğinin belirlenmesi kullanıcının sorumluluğundadır.
