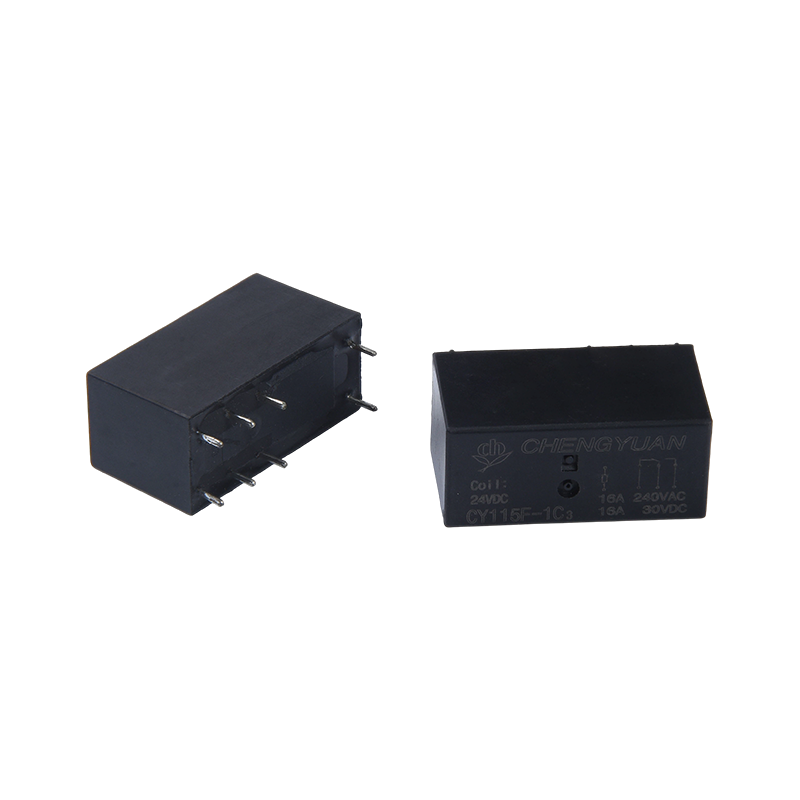

I. Avantajlar
1. Yüksek Yüke Uyarlanabilirlik: 16A yüksek akım kontak anahtarlama özelliği, ek amplifikasyon devrelerine ihtiyaç duymadan orta ila yüksek Güçlü yüklerin doğrudan çalıştırılmasına olanak tanır.
2. Güçlü Çevresel Uyumluluk: Yüksek voltaj direnci, karmaşık Güç şebekesi ortamlarındaki voltaj dalgalanmalarını yöneterek arıza riskini azaltır.
3. Yüksek Çok Yönlülük: Geniş bobin voltajı aralığı ve standart PCB ambalajı, çeşitli endüstri ekipmanı tasarımlarıyla uyumluluğu sağlayarak ürünün yeniden kullanılabilirliğini artırır.

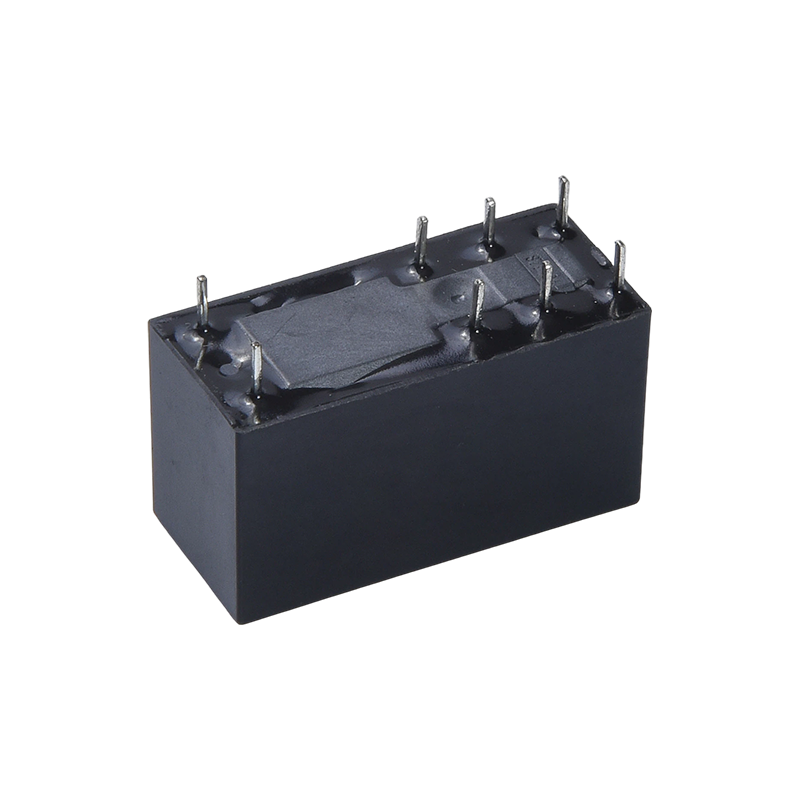

II. Ürün Yapısı ve Kurulum Özellikleri
1. Paketleme Özellikleri: Otomatik kaynak ve toplu montajı kolaylaştıran, makul bir pin düzenine sahip 8-PIN'li bir PCB paketi kullanır;
2. Kompakt Tasarım: Kompakt boyut, yoğun dahili ekipman kurulumunun ihtiyaçlarını karşılar, PCB kartı alanından tasarruf sağlar ve ürünün minyatürleştirilmesine katkıda bulunur.
3. Yapı Tipi: SPDT (Tek Kutuplu Çift Atış) yapısı, çeşitli devre anahtarlama ihtiyaçlarına uyum sağlayan net anahtarlama mantığı sağlar.
III. Uygulanabilir Uygulama Senaryoları
1. Endüstriyel Kontrol: Endüstriyel otomasyon ekipmanlarında motor kontrolü, kontaktör sürüşü ve devre anahtarlaması için uygundur;
2. Ev Aletleri: Klimalar, çamaşır makineleri ve buzdolapları gibi yüksek güçlü ev aletlerinde güç kontrolü ve yük değiştirme için uygundur;
3. Güvenlik ve Güç Ekipmanı: Güvenlik izleme sistemlerinde, UPS Güç kaynaklarında ve invertör devre dönüşümünde anahtar kontrolüne uygulanabilir;
4. Otomotiv Elektroniği: Otomobillerdeki yardımcı elektrikli cihazların yük kontrolü için kullanılabilir (ilgili voltaj özelliklerinin eşleşmesini gerektirir).
İletişim Verileri
| Tür | CY115F |
| İletişim materyali | Gümüş alaşımı |
| Temas direnci | 100mΩ Maksimum (1A 6VDC'de) |
| Nominal yük (Dirençli yük) | 16A 250VAC |
| Maks. anahtarlama akımı | 16A |
| Maks. anahtarlama gerilimi | 277VAC |
| Maks. güç değiştirme | 4432VA |
| Min. yük değiştirme | 6V 1A |
| Özellikler |
| Çalışma süresi (nominal bobin voltajında) | 15 ms Maks. (Diyot yok) |
| Yayınlanma zamanı | 5 ms Maks. ( Diyot yok) |
| Yalıtım direnci | Min. 1000MΩ (500VDC'de) |
| Dielektrik dayanım | Açık kontaklar arasında: 1 dakika boyunca 1000VAC, 50/60Hz |
| Bobin ve kontak arasında: 5000VAC, 1 dakika boyunca 50/60Hz |
| Titreşim direnci | Yıkıcı | 10-55Hz, 1,5 mm'lik çift genlikte |
| Fonksiyonel | 10-55Hz, 1,5 mm'lik çift genlikte |
| Şok direnci | Fonksiyonel | 10G Min. |
| Yıkıcı | 100G Min. |
| Dayanıklılık | Mekanik dayanıklılık (10800ops./h) | 10000000 işlem (oda sıcaklığında) |
| Elektrik dayanıklılığı (360 işlem/saat) | 100000 işlem (oda sıcaklığında) |
| Ortam sıcaklığı | -40°C~ 85°C(yoğunlaşma yok) |
| Ağırlık | Yaklaşık. 13.5g |
| Nominal gerilim (VDC) | Nominal işletme akım ±%10(mA) | Bobin direnci ±%10(Ω) | Nominal işletim Fower | Çalışma voltajı (Maks.) | Serbest bırakma voltajı (Dk.) | Maks. izin verilen voltaj |
| 5 | 80.00 | 62.5 | Yaklaşık 0,4 W | Nominalin %75'i gerilim | Nominalin %5'i gerilim | Nominal voltajın %130'u |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Yukarıda gösterilen veriler başlangıç değerleridir. Bobinin aşırı ısınmasını önlemek için bobin üzerinde izin verilen maksimum voltajı 10 dakikadan fazla uygulamayın.

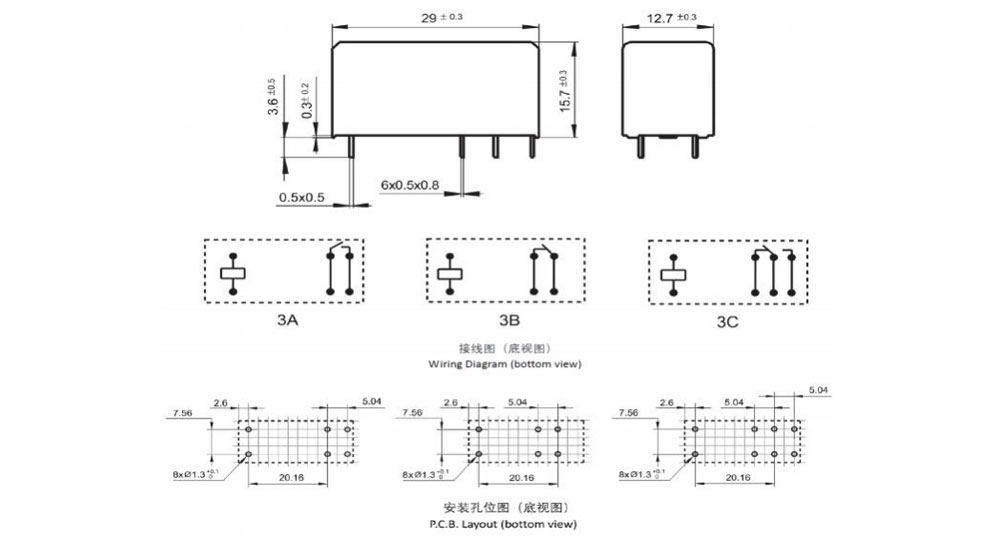

Anahat boyutu, Kablo şeması, PCB düzeni (Birim: mm)

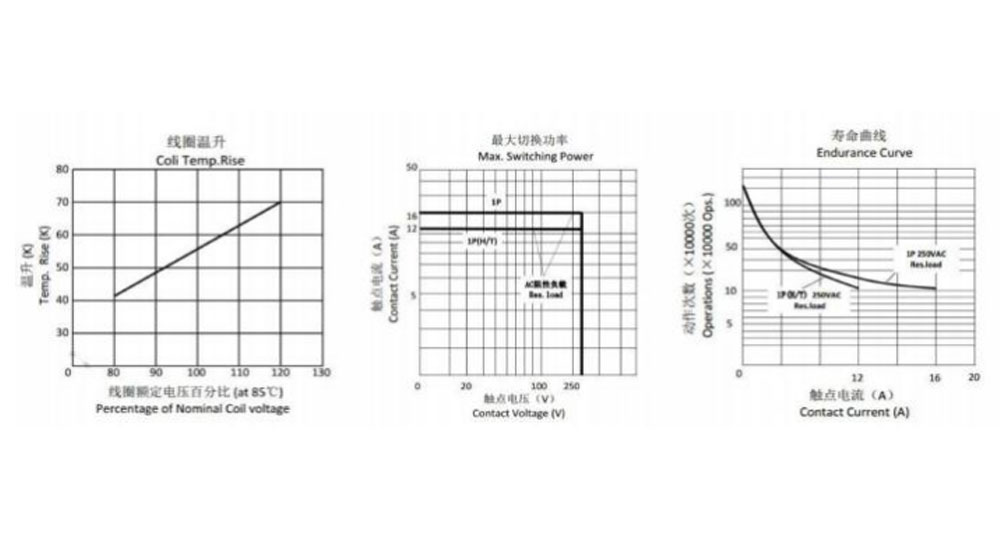

Karakteristik Eğriler
Sipariş Bilgileri
CY115F - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: Tür: CY115F
2: Kutup Sayısı: 1-1 Kutup
3: İletişim Düzenlemesi: A-Formu A ; B-Formu B ; C-Formu C
4: Nominal Voltaj: 5,6,9,12,18,24,48VDC
5: Muhafaza Rengi: B-Siyah
6: Bobin Gücü: D-0,4W
7: Koruyucu Yapı: S-Flux geçirmez,
SH- Mühürlü tipte yıkanabilir
8: Özel Parametre: Nil-Standart tür
Harf veya sayı-Özel gereksinim
Akıya dayanıklı röleler H2S, SO2, NO2, toz vb. gibi kirleticilerin bulunduğu ortamda kullanılamaz.
Akıya dayanıklı röleler PCB üzerine monte edildikten sonra suyla temizleme veya yüzey işleme önerilmez.
Sorumluluk reddi beyanı: Şartname yalnızca referans amaçlıdır. Teknik özellikler önceden bildirimde bulunulmaksızın değiştirilebilir.
Olası her uygulama için tüm performansı ve tüm parametreleri değerlendiremedik. Bu nedenle, kullanıcıların seçim yapmak için doğru konumda olmaları gerekir.
Kendi uygulamaları için uygun ürün. Yalıtılmış röleler için, kurulum ve temizlikten sonra lütfen kullanmadan önce kutudaki havalandırma deliğini açın. Herhangi bir sorunuz varsa teknik hizmetler için lütfen Chengyuan ile iletişime geçin. Ancak hangi ürünün kullanılması gerektiğini belirlemek kullanıcının sorumluluğundadır.
