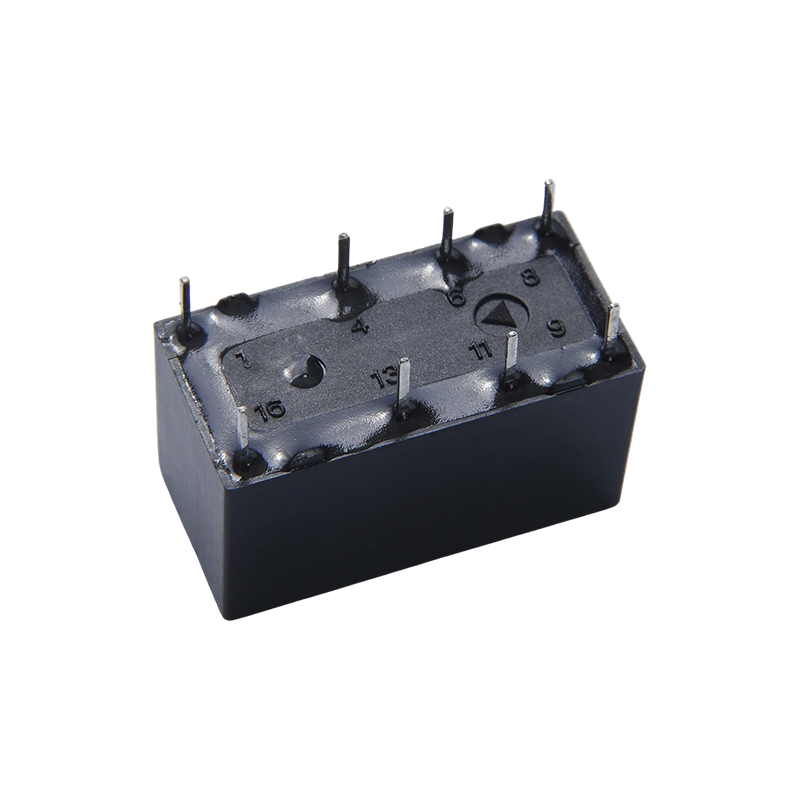

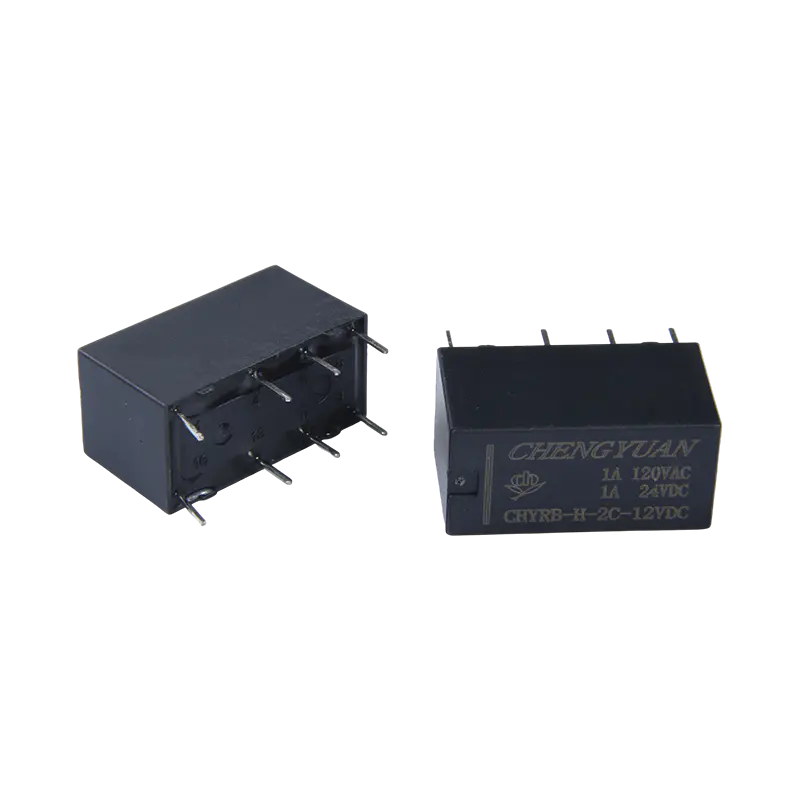

Temel Özellikler
Düşük Kontak Direnci: Kontak malzemeleri ve yapısı küçük sinyaller için optimize edilmiş olup, uzun süreli kararlı iletkenlik sağlar ve sinyal zayıflamasını azaltır.
Yüksek İzolasyon Gerilimi: Bobin ve kontaklar arasındaki yüksek izolasyon voltajı, sinyal karışmasını ve harici paraziti etkili bir şekilde önler.
Hızlı Yanıt: Elektromanyetik sistem tasarımı, iletişim ekipmanında hızlı sinyal yönlendirme ve anahtarlama için zamanlama gereksinimlerini karşılayarak çalışma hızına öncelik verir.
Uzun Elektrik Ömrü: Nominal yük altında mükemmel temas dayanıklılığı sağlayarak ekipmanın uzun vadeli güvenilirliğini sağlar.
Ana Uygulamalar
İletişim Ekipmanı: Ağ anahtarlarında, baz istasyonlarında ve devreyi açıp kapatmak için diğer ekipmanlarda sinyal anahtarlama veya güç kontrolü için kullanılır.
Ofis Ekipmanları ve Bilgisayar Çevre Birimleri: Örneğin, röle aracılığıyla ana devrenin başlatılmasını ve durdurulmasını kontrol eden yazıcılar, tarayıcılar veya UPS güç kaynakları.
Güvenlik Alarm Sistemleri: Alarm devrelerinde anahtarlama elemanı olarak, alarmları tetiklemek veya diğer cihazları etkinleştirmek için kontrol sinyallerine yanıt verir.
Tıbbi Ekipman: Hasta ve ekipman güvenliğini sağlamak için elektriksel izolasyon özelliklerinden yararlanır, teşhis cihazlarında veya izleme ekipmanlarında stabil şekilde çalışır.
Endüstriyel Otomasyon: Bazı modeller PLC sistemleri veya motor kontrolü için uygundur ve PCB lehimleme kurulumuyla kompakt yerleşimlere olanak tanır.
İletişim Verileri
| Tür | ÇİRB |
| İletişim materyali | Gümüş alaşımı |
| Temas direnci | 100mΩ Maksimum (1A 16VDC'de) |
| Nominal yük (Dirençli yük) | 1A 120VAC |
| Maks. anahtarlama akımı | 2A |
| Maks. anahtarlama gerilimi | 277VAC |
| Maks. güç değiştirme | 554VA |
| Min. yük değiştirme | 6V 1A |
| Özellikler |
| Çalışma süresi (nominal bobin voltajında) | 7 ms Maks. (Diyot yok) |
| Yayınlanma zamanı | 4 ms Maks. (Diyot yok) |
| Yalıtım direnci | Min 1000MΩ (500VDC'de) |
| Dielektrik dayanım | Açık kontaklar arasında: 1 dakika boyunca 750VAC, 50/60Hz |
| Bobin ve kontak arasında: 1000VAC, 50/60Hz, 1 dakika için |
| Titreşim direnci | Yıkıcı | 10-55Hz, 1,5 mm'lik çift genlikte |
| Fonksiyonel | 10-55Hz, 1,5 mm'lik çift genlikte |
| Şok direnci | Fonksiyonel | 10G Min |
| Yıkıcı | 10G Min |
| Dayanıklılık | Mekanik dayanıklılık (10800ops./h) | 10.000.000 işlem (oda sıcaklığında) |
| Elektriksel dayanıklılık (360ops./h) | 100.000 işlem (oda sıcaklığında) |
| Ortam sıcaklığı | -40°C ~ 85°C(yoğuşmasız) |
| Ağırlık | Yaklaşık 4,6g |
| Nominal gerilim (VDC) | Nominal işletme akım ±%10(mA) | Bobin direnci ±%10(Ω) | Nominal işletim güç | Çalışma voltajı (Maks.) | Serbest bırakma gerilimi (Dk.) | Maks. izin verilen voltaj |
| 3 | 50 | 60 | Yaklaşık 0,15 W | Nominalin %75'i gerilim | Nominalin %5'i gerilim | Nominal voltajın %130'u |
| 5 | 30 | 167 |
| 6 | 25 | 240 |
| 9 | 16.6 | 540 |
| 12 | 12.5 | 960 |
| 24 | 6.25 | 3840 |
| 3 | 66.6 | 45 | Yaklaşık 0,20 W |
| 5 | 40 | 125 |
| 6 | 33.3 | 180 |
| 9 | 22.2 | 405 |
| 12 | 16.6 | 720 |
| 24 | 8.3 | 2880 |
| 3 | 120 | 25 | Yaklaşık 0,36 W |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
Yukarıda gösterilen veriler başlangıç değerleridir. Bobinin aşırı ısınmasını önlemek için bobin üzerinde izin verilen maksimum voltajı 10 dakikadan fazla uygulamayın.

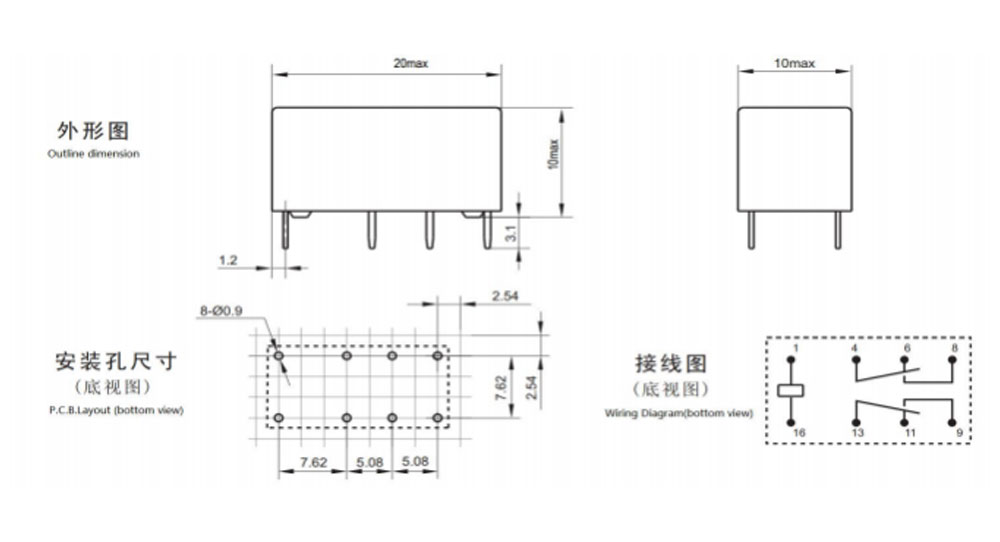

Anahat boyutu, Kablo şeması, PCB düzeni (Birim: mm)

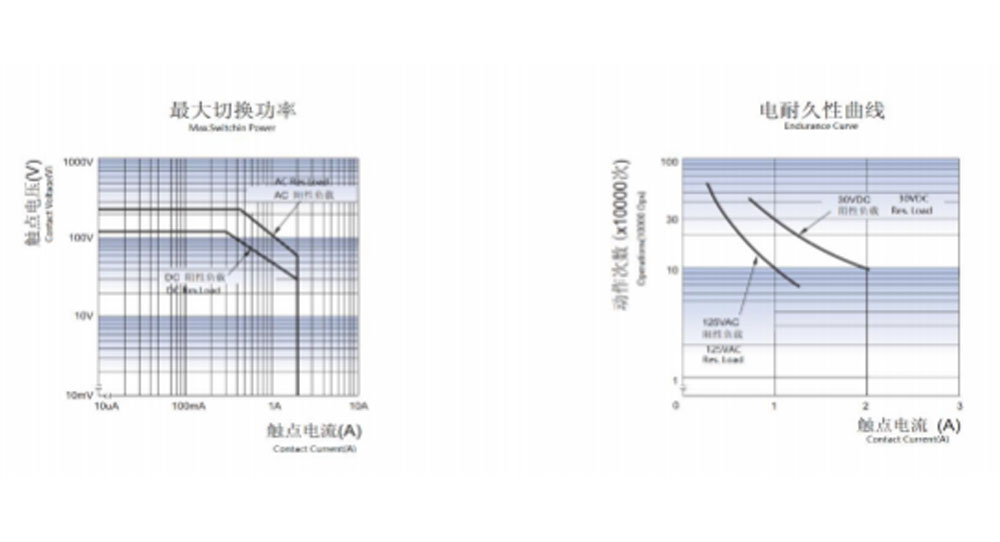

Karakteristik Eğriler
Sipariş Bilgileri
CHYRB - 2 - C - 12VDC - H - D - S - XX
1 2 2
1: Tip: CHYRB
2: Kutup Sayısı: 2-2 Kutup
3: İletişim Düzenlemesi: C C'den itibaren ; H A'dan; B B'den
4: Nominal Gerilim: 3,5,6,9, 12, 18,24,48VDC
5: Muhafaza Rengi, Y-Sarı; H-Siyah; L-Mavi
6: Bobin Gücü: D-0,36W H-0,2W
7: Koruyucu Yapı: S-Flux geçirmez,
SH- Mühürlü tipte yıkanabilir
8: Özel Parametre: Nil-Standart tip
Harf veya sayı-Özel gereksinim
Akı geçirmez röleler H2S, SO2, NO2, toz vb. kirleticilerin bulunduğu ortamlarda kullanılamaz.
Akı geçirmez röleler PCB üzerine monte edildikten sonra su ile temizleme veya yüzey işlemi yapılması önerilmez.
CHENGYUAN tarafından değerlendirildikten sonra özelleştirilmiş özel bir son ek kullanıma sunulur.
Yasal Uyarı: Şartname yalnızca referans amaçlıdır. Teknik özellikler önceden haber verilmeksizin değiştirilebilir.
Olası her uygulama için tüm performansı ve tüm parametreleri değerlendiremedik. Bu nedenle kullanıcıların seçim yapmak için doğru konumda olmaları gerekir.
Kendi uygulamalarına uygun ürün. Mühürlü röleler için, kurulum ve temizlik sonrasında, lütfen kullanmadan önce kasadaki havalandırma deliğini açın. Herhangi bir sorunuz varsa teknik hizmetler için lütfen Chengyuan ile iletişime geçin. Ancak hangi ürünün kullanılması gerektiğinin belirlenmesi kullanıcının sorumluluğundadır.
