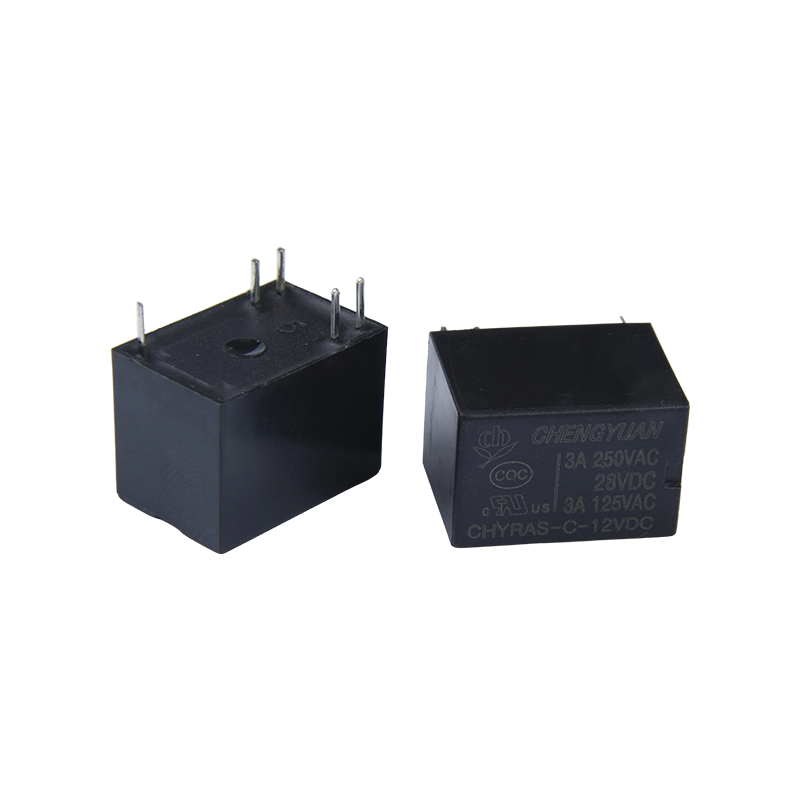

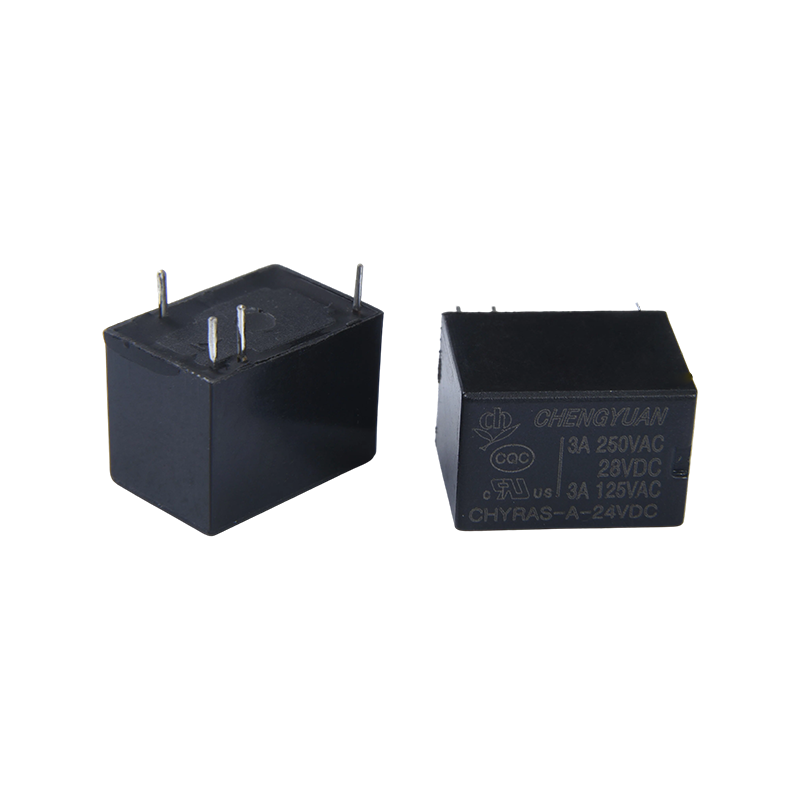

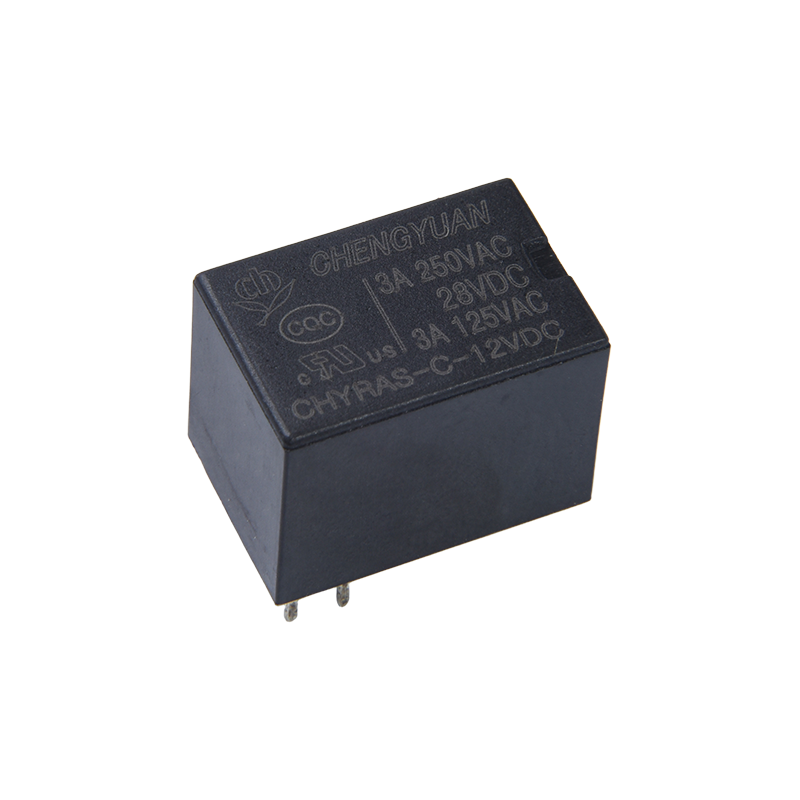

I. Temel Avantajlar
1. Yüksek Hassasiyet Tepkisi: 200 mW'lık yüksek hassasiyetli bobin, zayıf kontrol sinyallerine hızlı yanıt vererek sinyal kontrolünün doğruluğunu artırır.
2. Güçlü Çevresel Uyumluluk: Yalıtımlı yapı, toz, nem ve diğer çevresel faktörlere etkili bir şekilde direnç göstererek hizmet ömrünü uzatır.
3. Düşük Güç Tüketimi: 0,2W düşük güçlü tasarım, pille çalışan veya düşük güçlü cihazlar için uygundur ve son ürünün genel enerji tüketimini azaltır.
4. Geniş Çok Yönlülük: Geniş voltaj uyumluluğu, standart PCB paketleme ve çoklu senaryo uyarlanabilirliği, iletişim, güvenlik, ofis ekipmanı ve ev aletleri gibi çeşitli alanları kapsayarak ürünün yeniden kullanılabilirliğini artırır.

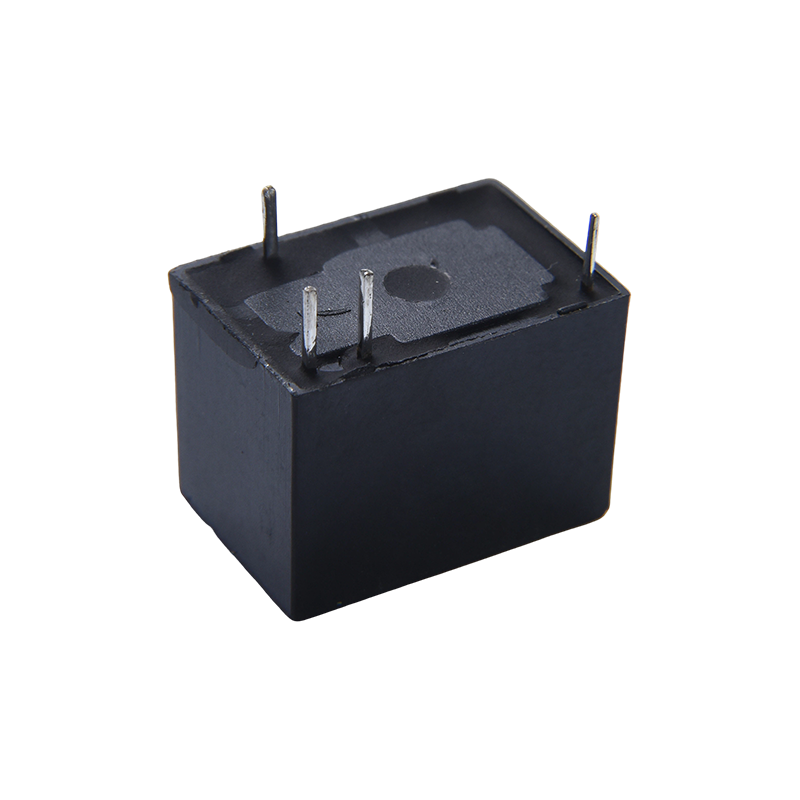

II. Ürün Yapısı ve Kurulum Özellikleri

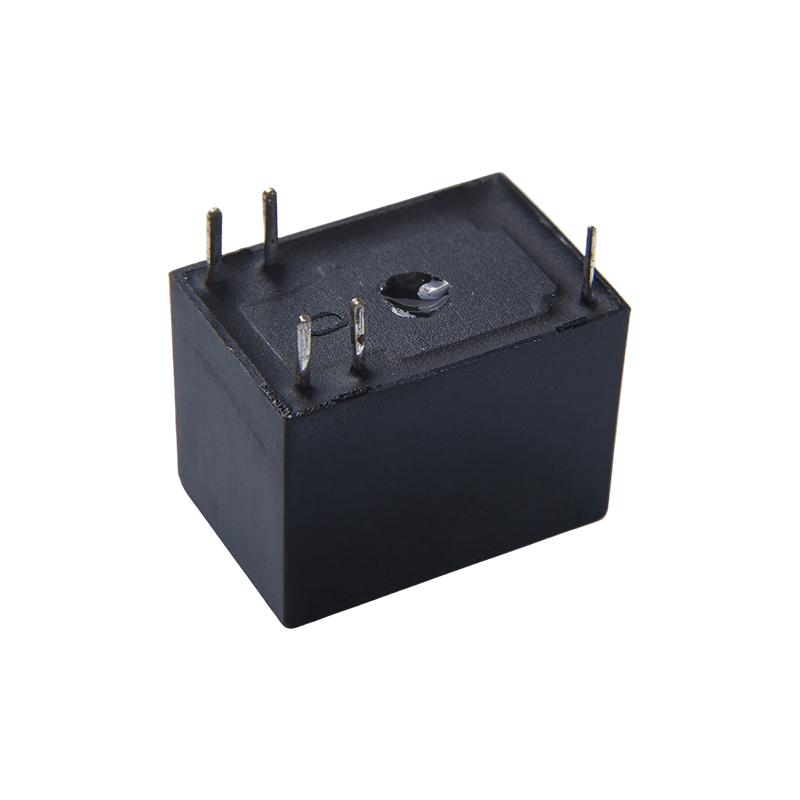

1. Paketleme ve Pin Tasarımı: Otomatik kaynak ve toplu montajı kolaylaştıran ve yüksek yoğunluklu PCB kartı tasarımlarına uygun, standartlaştırılmış pin düzenine sahip 5PIN PCB paketini benimser.
2. Ultra Küçük Boyut: Kompakt boyut, kompakt iç kurulumun ihtiyaçlarını karşılar, PCB kartı alanından tasarruf sağlar ve son ürünlerin minyatürleştirilmesine katkıda bulunur;
3. Yalıtımlı Yapı: Yalıtımlı tasarım toz, nem ve yabancı nesnelerin girmesini etkili bir şekilde önleyerek karmaşık ortamlarda hizmet ömrünü uzatır. III. Temel İşlevler ve Uygulanabilir Senaryolar
1. Temel İşlevler: Sinyal izolasyonu, sinyal kontrolü ve devre koruma işlevlerini sağlar, kontrol devresini yük devresinden izole eder ve çekirdek kontrol bileşenlerini korur;
2. İletişim Ekipmanı: Sinyal iletiminin stabilitesini sağlayan, anahtarlar gibi iletişim ekipmanlarında sinyal anahtarlama ve devre kontrolü için uygundur.
3. Güvenlik ve Güvenlik Ekipmanı: Güvenlik erişim kontrol sistemleri ve izleme ekipmanı için kontrol ünitesi olarak kullanılabilir, kapı manyetik kilit anahtarı durumunun tespitini ve kontrolünü ve güvenlik alarm sinyallerinin iletim kontrolünü sağlar.
4. Ofis Ekipmanı: Yazıcılar ve fotokopi makineleri gibi ofis ekipmanlarında dahili sinyal kontrolü için uygundur ve ekipmanın çalışmasının hassasiyetini artırır.
5. Ev Aletleri: Ev aletlerinin düşük güç tasarım gereksinimlerini karşılayan, dahili devre anahtarlama ve koruma gibi küçük ev aletlerinde yardımcı sinyal kontrolü için kullanılır;
6. Endüstriyel Otomasyon: Endüstriyel otomasyon ekipmanındaki küçük sinyal kontrol bağlantılarına uygulanabilir, ekipmanın çeşitli modüllerinin koordineli çalışmasını ve kontrolünü sağlar.
İletişim Verileri
| Tür | ÇİRALAR |
| İletişim materyali | Gümüş alaşımı |
| Temas direnci | 100mΩ Maksimum (1A 16VDC'de) |
| Nominal yük (Dirençli yük) | 3A/12V0AC |
| Maks. anahtarlama akımı | 3A |
| Maks. anahtarlama gerilimi | 125VAC |
| Maks. güç değiştirme | 360VA |
| Min. yük değiştirme | 6V 1A |
| Özellikler |
| Çalışma süresi (nominal bobin voltajında) | 10 ms Maks. |
| Yayınlanma zamanı | 4 ms Maks. |
| Yalıtım direnci | Min 1000MΩ (500VDC'de) |
| Dielektrik dayanım | Açık kontaklar arasında: 1 dakika boyunca 500VAC, 50/60Hz |
| Bobin ve kontak arasında: 1 dakika boyunca 750VAC, 50/60Hz |
| Titreşim direnci | Yıkıcı | 10-55Hz, 1,5 mm'lik çift genlikte |
| Fonksiyonel | 10-55Hz, 1,5 mm'lik çift genlikte |
| Şok direnci | Fonksiyonel | 10G Min |
| Yıkıcı | 10G Min |
| Dayanıklılık | Mekanik dayanıklılık (10800ops./h) | 10000000 işlem (oda sıcaklığında) |
| Elektrik dayanıklılığı (360 işlem/saat) | 100000 işlem (oda sıcaklığında) |
| Ortam sıcaklığı | -40°C~ 85°C(yoğunlaşma yok) |
| Ağırlık | Yaklaşık. 3.7g |
| Bobin Verileri (20°C'de) |
| Nominal gerilim (VDC) | Nominal işletme akım ±%10(mA) | Bobin direnci ±%10(Ω) | Nominal işletim güç | Çalışma voltajı (Maks.) | Serbest bırakma voltajı (Dk.) | Maks. izin verilen voltaj |
| 3 | 150 | 20 | Yaklaşık 0,45W | Nominalin %75'i gerilim | Nominalin %5'i gerilim | Nominal voltajın %130'u |
| 5 | 90 | 55.5 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 24 | 18.7 | 1280 |
| 3 | 120 | 25 | Yaklaşık 0,36 W |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | Yaklaşık 0,2 W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
Yukarıda gösterilen veriler başlangıç değerleridir. Bobinin aşırı ısınmasını önlemek için bobine izin verilen maksimum voltajı 10 dakikadan fazla uygulamayın.

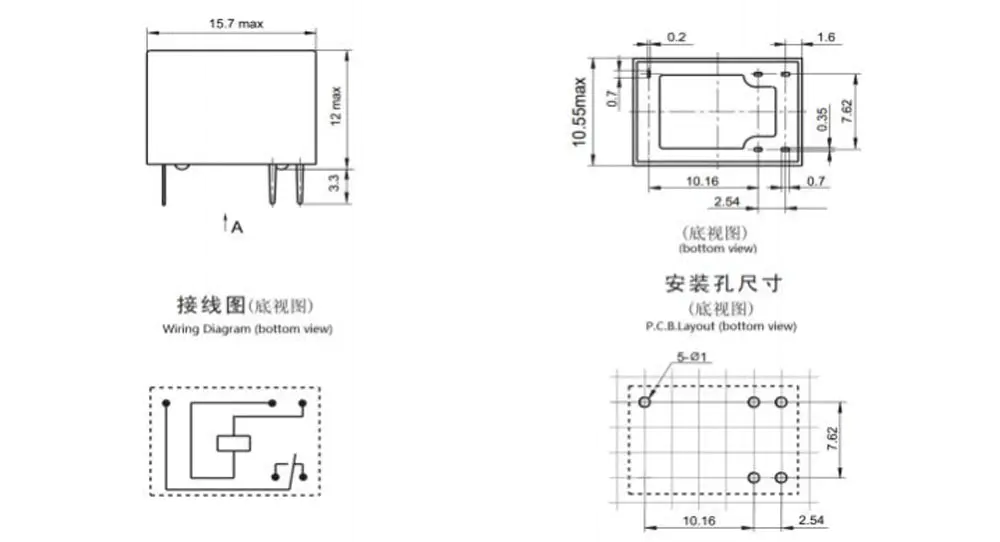

Anahat boyutu, Kablolama şeması, PCB düzeni (Birim: mm)

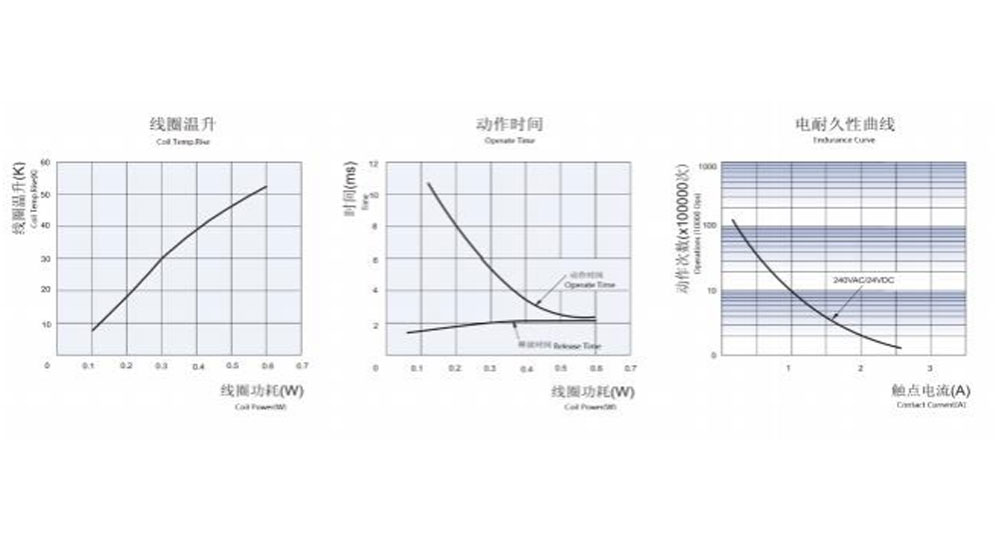

Karakteristik Eğriler
Sipariş Bilgileri
CHYRAS - C - 12VDC - H - D - T - XX
1 2 .
1: Tür: CHYRAS
2: İletişim Düzenlemesi: C Fom C ; H A'dan ; B B'den
3: Nominal Gerilim: 3,5,6,9,12,24VDC
4: Muhafaza Rengi: H-Siyah; L-Mavi, Y-Sarı
5: Bobin Gücü: D-0,36W L-0,2W
6: Koruyucu Yapı: S-Flux'a dayanıklı,
SH- Mühürlü tip yıkanabilir
7: Özel Parametre: Nil-Standart tip
Harf veya sayı-Özel gereksinim
Akı geçirmez röleler H2S, SO2, NO2, toz vb. kirleticilerin bulunduğu ortamlarda kullanılamaz.
Akı geçirmez röleler PCB üzerine monte edildikten sonra su ile temizleme veya yüzey işlemi yapılması önerilmez.
CHENGYUAN tarafından değerlendirildikten sonra özelleştirilmiş özel bir son ek kullanıma sunulur.
Yasal Uyarı: Şartname yalnızca referans amaçlıdır. Teknik özellikler önceden haber verilmeksizin değiştirilebilir.
Olası her uygulama için tüm performansı ve tüm parametreleri değerlendiremedik. Bu nedenle kullanıcıların seçim yapmak için doğru konumda olmaları gerekir.
Kendi uygulamalarına uygun ürün. Mühürlü röleler için, kurulum ve temizlik sonrasında, lütfen kullanmadan önce kasadaki havalandırma deliğini açın. Herhangi bir sorunuz varsa teknik hizmetler için lütfen Chengyuan ile iletişime geçin. Ancak hangi ürünün kullanılması gerektiğinin belirlenmesi kullanıcının sorumluluğundadır.
