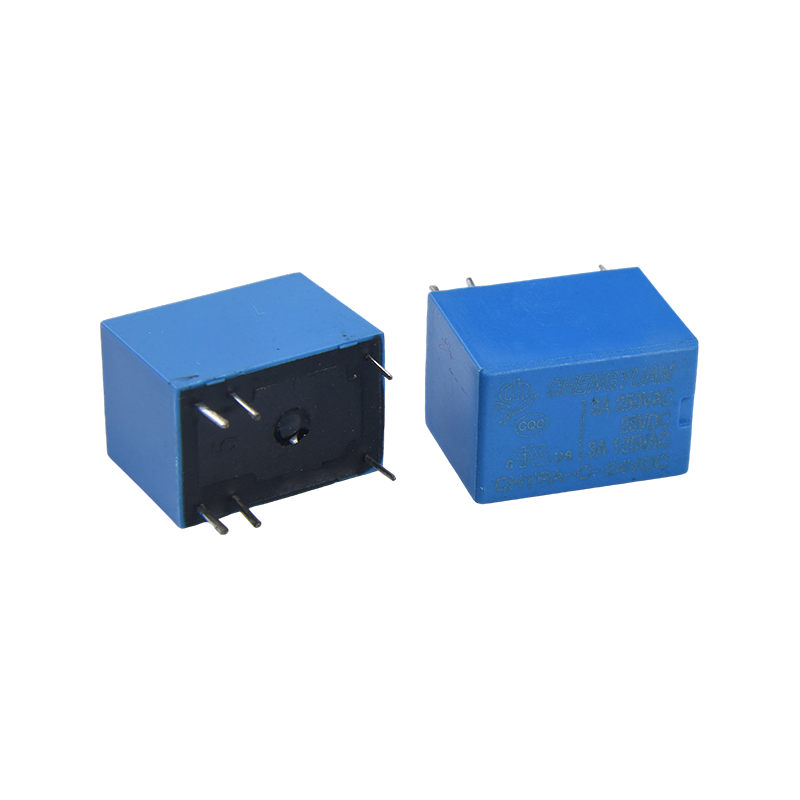

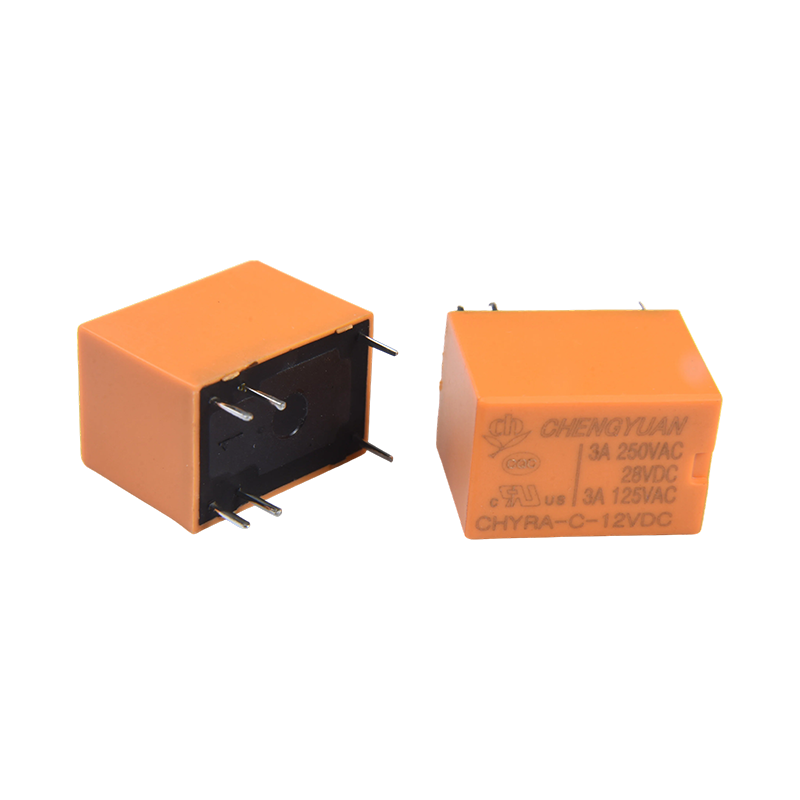

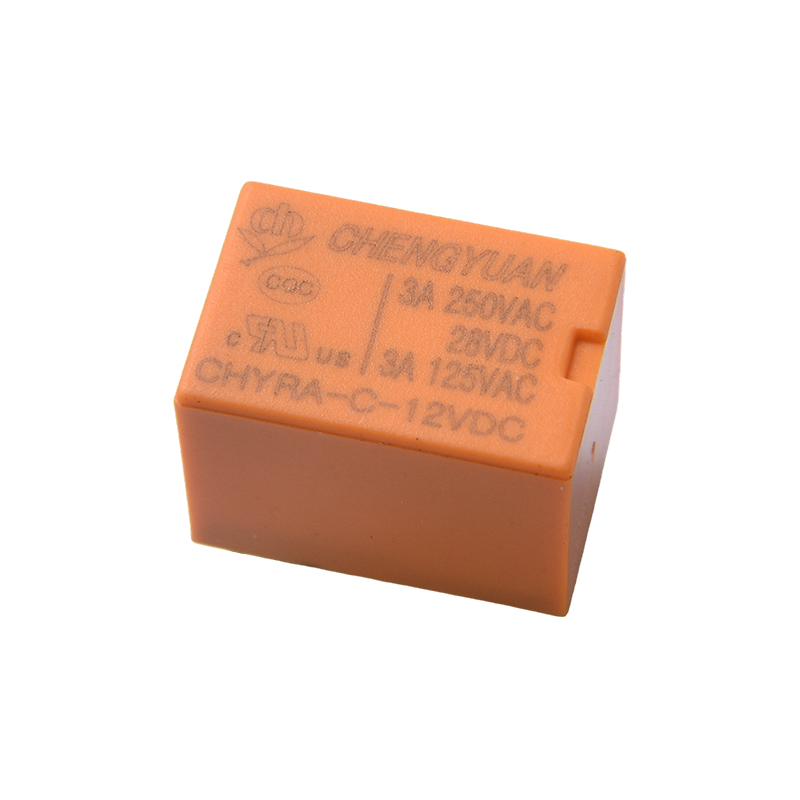

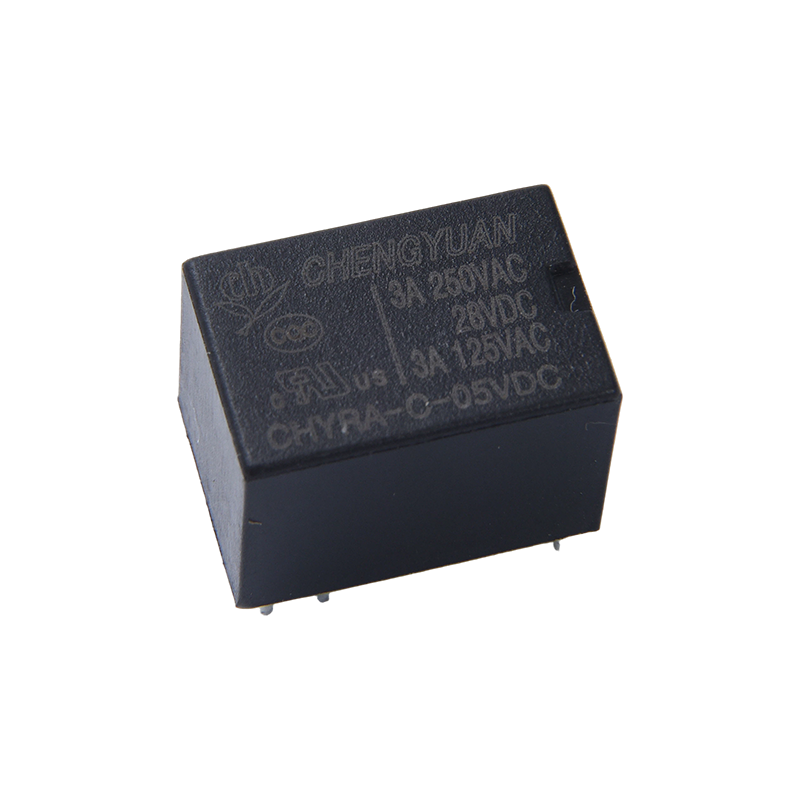

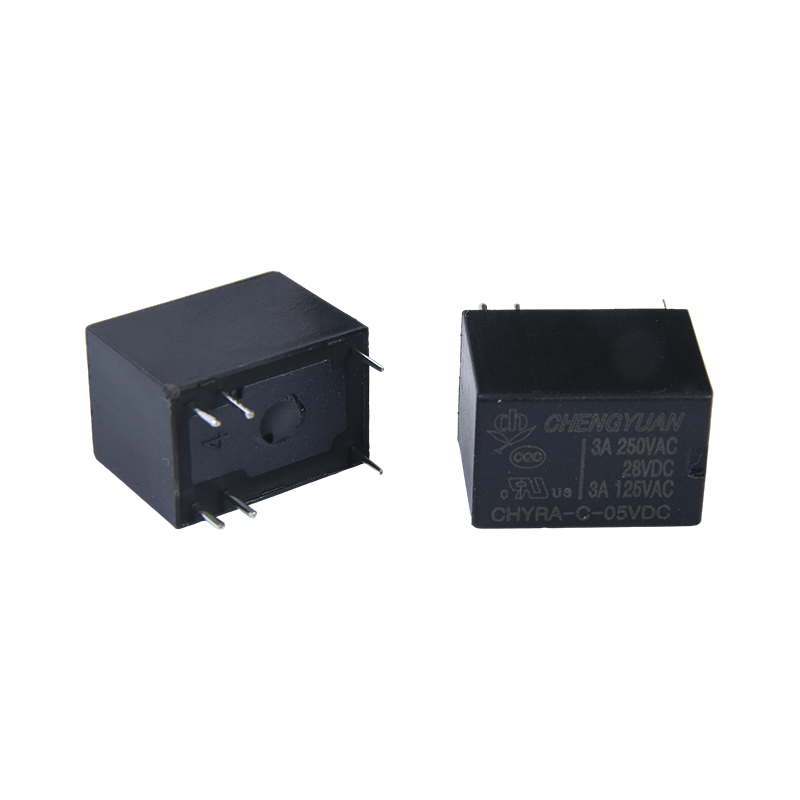

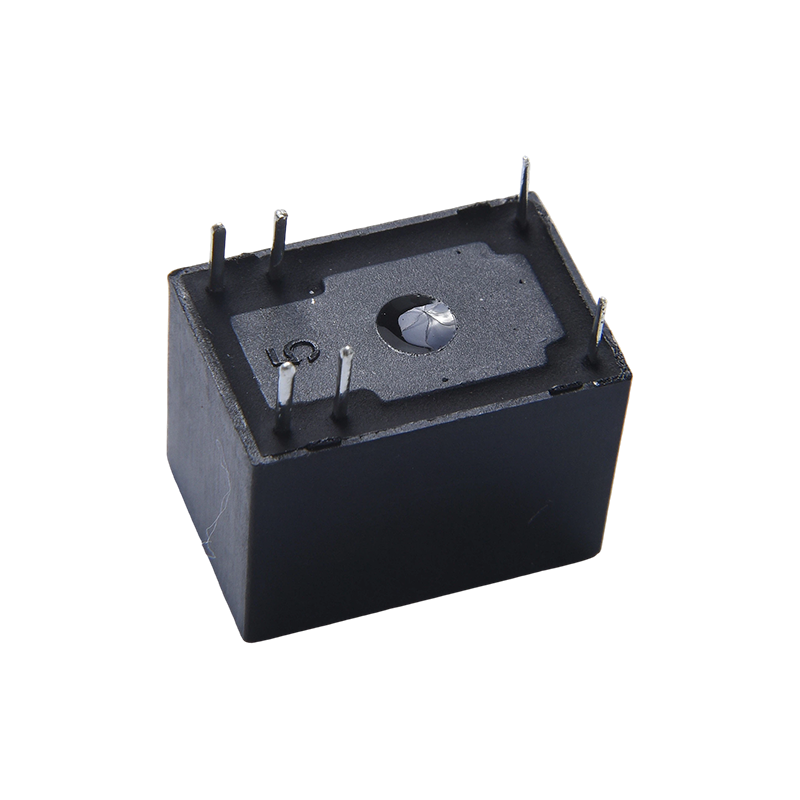

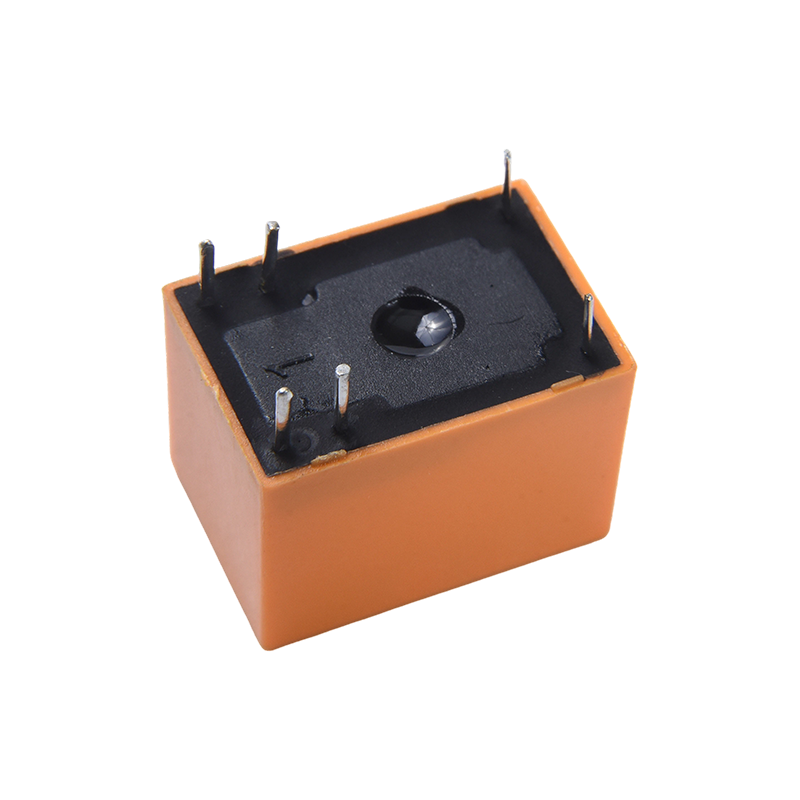

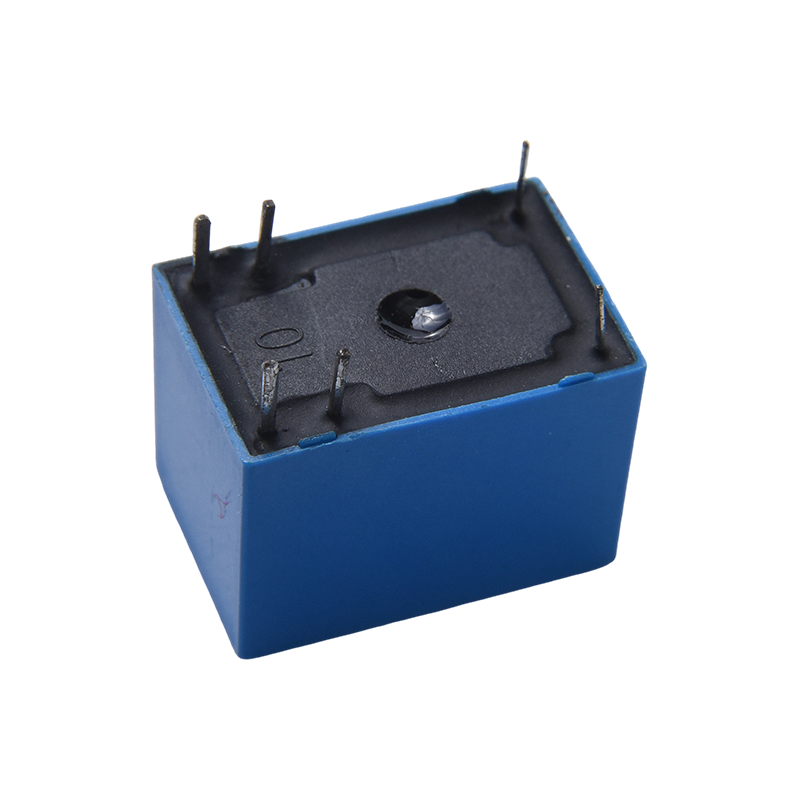

Ürün Özellikleri:
Yüksek Kontak Anahtarlama Kapasitesi: Standart 3A yüke ek olarak kontaklar, devrelerdeki anlık yüksek akım taleplerini karşılayabilecek 16 amp'e kadar anahtarlamayı destekler.
Ultra Düşük Güç Tüketimi: Bobin güç tüketimi yalnızca 0,2 W olup, sistem enerji tüketimini önemli ölçüde azaltarak pille çalışan veya düşük güçlü cihazlar için uygun hale getirir.
Yüksek Dielektrik Dayanımı: Yüksek dielektrik gücü, giriş ve çıkış devreleri arasında güvenilir elektriksel izolasyon sağlayarak aşağı yöndeki kontrol devrelerini korur.
Kompakt Tasarım: Minyatürleştirilmiş yapı, PCB'lere yüksek yoğunluklu montaj için uygun olan alan kullanımını optimize eder.
Kapsamlı Sertifikasyon Standartları: CQC ve UL tarafından onaylanmıştır, uluslararası güvenlik standartlarına uygundur, ürün kalitesi ve uyumluluğu sağlar.
Esnek Bobin Gerilimi: 3VDC'den 48VDC'ye kadar geniş bir bobin gerilimi aralığı sağlar, farklı kontrol devresi gerilimlerine kolayca uyarlanabilir.
Tipik Uygulamalar:
Endüstriyel Otomasyon: Motorları, solenoid valfleri ve çeşitli otomasyon cihazlarını kontrol etmek, sinyal izolasyonu ve devre anahtarlaması sağlamak için kullanılır.
Akıllı Ev: Aydınlatma kontrolü, perde motoru kontrolü ve diğer senaryolarda düşük güç kontrolü için temel bileşen olarak uygulanır.
Güvenlik Sistemleri: Geçiş kontrol ve manyetik kilit kontrol ünitelerinde kapı kilit durumunu tespit etmek ve anahtarlamayı kontrol etmek amacıyla kullanılır.
İletişim Ekipmanı: Sinyal yönlendirme, koruma ve izolasyondan sorumlu, anahtarlar ve diğer iletişim tesisleri için uygundur.
Devre Koruması: Hassas bileşenlerde paraziti ve hasarı önlemek için kontrol devrelerindeki yüksek akımları veya yüksek voltajları izole eder.
| Tür | ÇİRA |
| İletişim materyali | Gümüş alaşımı |
| Temas direnci | 100mΩ Maksimum (1A 16VDC'de) |
| Nominal yük (Dirençli yük) | 3A/12V0AC |
| Maks. anahtarlama akımı | 3A |
| Maks. anahtarlama gerilimi | 125VAC |
| Maks. güç değiştirme | 360VA |
| Min. yük değiştirme | 6V 1A |
Özellikler
| Çalışma süresi (nominal bobin voltajında) | 10 ms Maks. |
| Yayınlanma zamanı | 4 ms Maks. |
| Yalıtım direnci | Min 1000MΩ (500VDC'de) |
| Dielektrik dayanım | Açık kontaklar arasında: 1 dakika boyunca 500VAC, 50/60Hz |
| Bobin ve kontak arasında: 1 dakika boyunca 750VAC, 50/60Hz |
| Titreşim direnci | Yıkıcı | 10-55Hz, 1,5 mm'lik çift genlikte |
| Fonksiyonel | 10-55Hz, 1,5 mm'lik çift genlikte |
| Şok direnci | Fonksiyonel | 10G Min |
| Yıkıcı | 10G Min |
| Dayanıklılık | Mekanik dayanıklılık (10800ops./h) | 10000000 işlem (oda sıcaklığında) |
| Elektrik dayanıklılığı (360 işlem/saat) | 100000 işlem (oda sıcaklığında) |
| Ortam sıcaklığı | -40°C~ 85°C(yoğuşmasız) |
| Ağırlık | Yaklaşık. 3.7g |
| Bobin Verileri (20°C'de) |
| Nominal gerilim (VDC) | Nominal işletme akım ±%10(mA) | Bobin direnci ±%10(Ω) | Nominal işletim güç | Çalışma voltajı (Maks.) | Serbest bırakma gerilimi (Dk.) | Maks. izin verilen voltaj |
| 3 | 120 | 25 | Yaklaşık 0,36 W | Nominalin %75'i gerilim | Nominalin %5'i gerilim | Nominal voltajın %130'u |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | Yaklaşık 0,2 W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
Yukarıda gösterilen veriler başlangıç değerleridir. Bobinin aşırı ısınmasını önlemek için bobine izin verilen maksimum voltajı 10 dakikadan fazla uygulamayın.

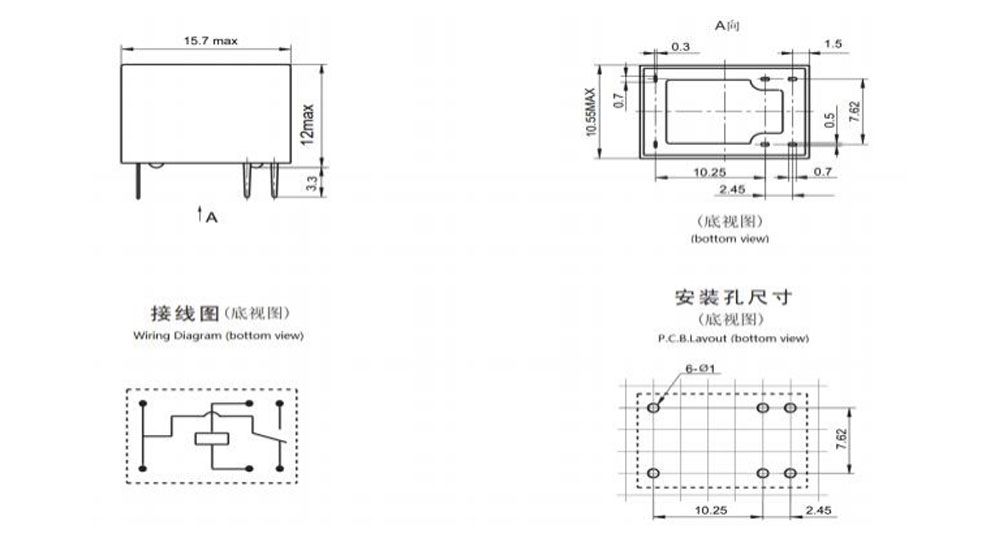

Anahat boyutu, Kablo şeması, PCB düzeni (Birim: mm)

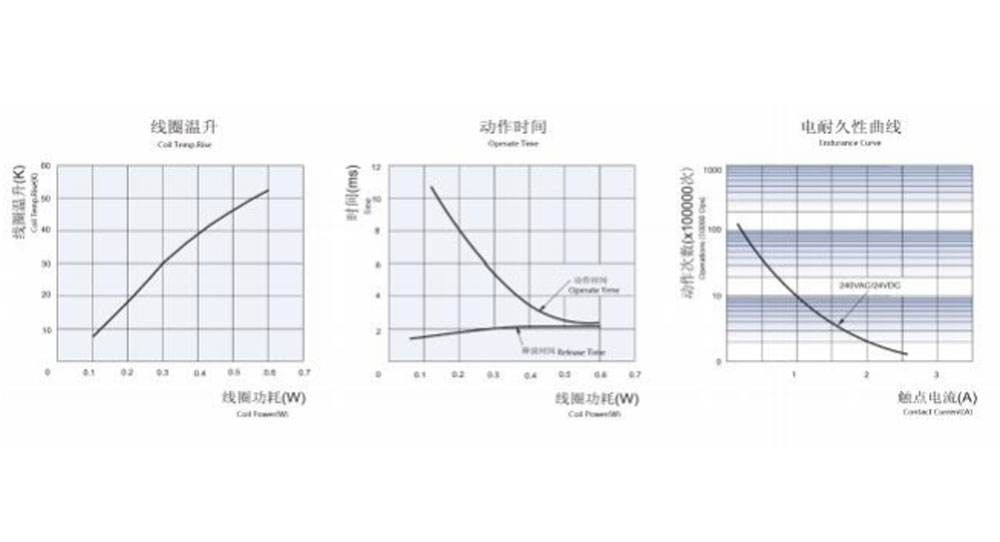

Karakteristik Eğriler
Sipariş Bilgileri
CHYRA - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7
1: Tür: CHYRA
2: İletişim Düzenlemesi: C Fom C ; H A'dan ; B Gönderen B
3: Nominal Gerilim: 3,5,6,9,12,24VDC
4: Muhafaza Rengi: H-Siyah; L-Mavi, Y -Sarı
5: Bobin Gücü: D-0,36W L-0,2W
6: Koruyucu Yapı: S-Flux geçirmez,
SH-Mühürlü tipte yıkanabilir
7: Özel Parametre: Sıfır Standart tip
Harf veya sayı-Özel gereksinim
Akıya dayanıklı röleler H2S, SO2, NO2, toz vb. gibi kirleticilerin bulunduğu ortamda kullanılamaz.
Akıya dayanıklı röleler PCB üzerine monte edildikten sonra suyla temizleme veya yüzey işleme önerilmez.
Özelleştirilmiş özel bir sonek, CHENGYUAN tarafından değerlendirildikten sonra kullanılabilir.
Sorumluluk reddi beyanı: Şartname yalnızca referans amaçlıdır. Teknik özellikler önceden bildirimde bulunulmaksızın değiştirilebilir.
Olası her uygulama için tüm performansı ve tüm parametreleri değerlendiremedik. Bu nedenle, kullanıcıların seçim yapmak için doğru konumda olmaları gerekir.
kendi uygulamaları için uygun ürün. Yalıtılmış röleler için, kurulum ve temizlikten sonra lütfen kullanmadan önce kutudaki havalandırma deliğini açın. Herhangi bir sorunuz varsa teknik hizmetler için lütfen Chengyuan ile iletişime geçin. Ancak hangi ürünün kullanılması gerektiğini belirlemek kullanıcının sorumluluğundadır.
