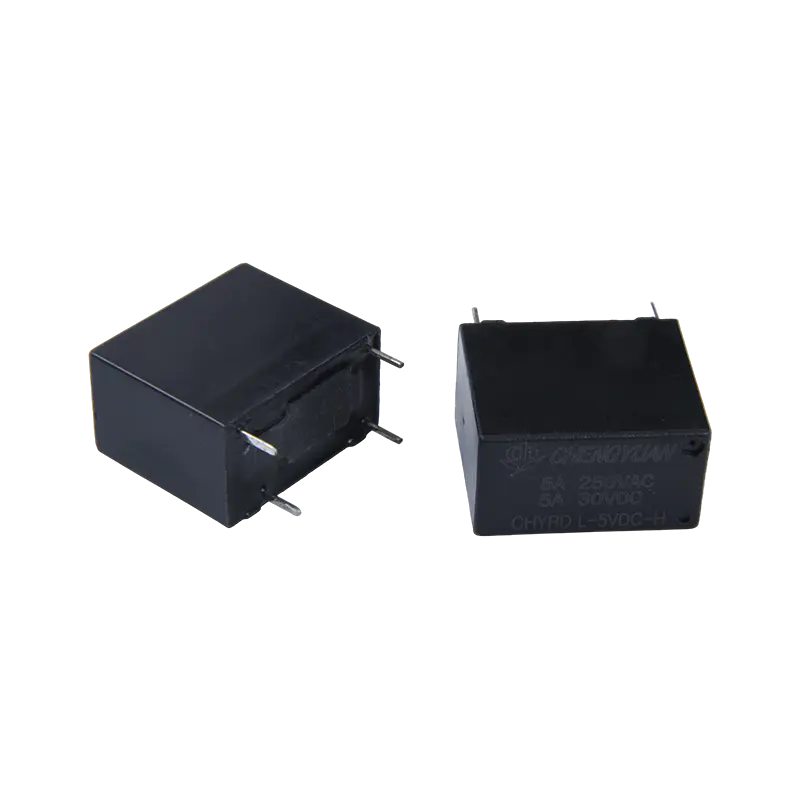

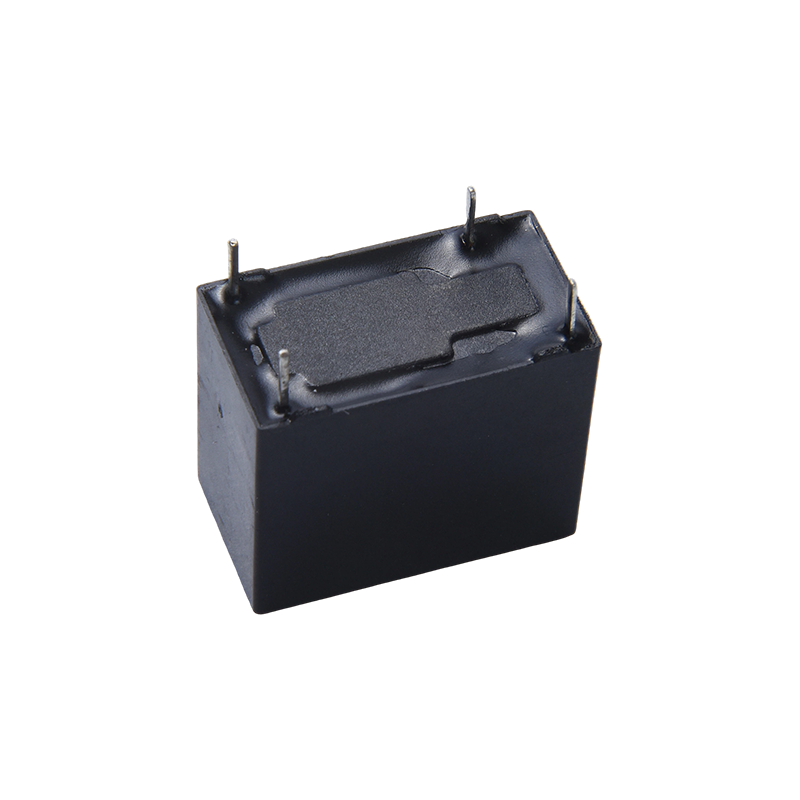

Ürün Avantajları:
Çoklu Yük Özellikleri: Farklı kontak akımı seçenekleri (5A/10A/16A/20A) sunarak, belirli uygulama senaryolarına göre en uygun yük kapasitesinin esnek şekilde seçilmesine olanak tanır.
Yüksek Yoğunluklu Montaj Uyumluluğu: Yüksek yoğunluklu montaj ortamları için özel olarak optimize edilmiş kompakt yapısal tasarım, devre kartı alanı kullanımının iyileştirilmesine yardımcı olur.
Güçlü Çok Yönlülük: Genel amaçlı bir röle olarak çeşitli endüstriyel kontrol ve ev aletleri devrelerine yaygın olarak uygulanabilir.
Kararlı Kontak Anahtarlaması: Devreleri güvenilir bir şekilde açıp kapatarak ekipmanın çalışmasının kararlılığını sağlar.
Ana uygulamaları arasında otomatik ayarlama, güvenlik koruması ve devre anahtarlaması yer alır.
Ev aletleri alanında 32F rölesi, güç kontrolü ve aşırı yük koruması sağlamak için klimalarda, pirinç ocaklarında, buzdolaplarında ve sterilizatörlerde yaygın olarak kullanılmaktadır.
Ayrıca ofis ekipmanlarında ve görsel-işitsel ekipmanlarda sinyal anahtarlama ve voltaj düzenleme kontrolü için yaygın olarak kullanılır.
Endüstriyel kontrol, güvenlik sistemleri ve otomotiv elektroniği (otomotiv iklimlendirmesi ve güç yönetimi gibi), aşırı gerilim direnci ve uzun vadeli güvenilirlik gereksinimlerini karşılayan bir diğer önemli uygulama alanıdır.
İletişim Verileri
| Tür | KİRD |
| İletişim materyali | Gümüş alaşımı: AgSnO2In2O3、AgSnO2、AgNi |
| Temas direnci | 100mΩ Maksimum (1A 6VDC'de) |
| Nominal yük (Dirençli yük) | 5A/10A 250VAC,10A 125VAC/30VDC ,16A 250VAC |
| Maks. anahtarlama akımı | 20A |
| Maks. anahtarlama gerilimi | 250VAC/30VDC |
| Maks. güç değiştirme | 2500VA/300W |
| Min. yük değiştirme | 6V 1A |
| Özellikler |
| Çalışma süresi (nominal bobin voltajında) | 10 ms Maks. (Diyot yok) |
| Yayınlanma zamanı | 5 ms Maks. (Diyot yok) |
| Yalıtım direnci | Min. 1000MΩ (500VDC'de) |
| Dielektrik dayanım | Açık kontaklar arasında: 1 dakika boyunca 1000VAC, 50/60Hz |
| Bobin ve kontak arasında: 4000VAC, 1 dakika boyunca 50/60Hz |
| Titreşim direnci | Yıkıcı | 10-55Hz, 1,5 mm'lik çift genlikte |
| Fonksiyonel | 10-55Hz, 1,5 mm'lik çift genlikte |
| Şok direnci | Fonksiyonel | 10G Min. |
| Yıkıcı | 100G Min. |
| Dayanıklılık | Mekanik dayanıklılık (10800ops./h) | 10000000 işlem (oda sıcaklığında) |
| Elektrik dayanıklılığı (360 işlem/saat) | 100000 işlem (oda sıcaklığında) |
| Ortam sıcaklığı | -40°C ~ 85°C(yoğunlaşma yok) |
| Ağırlık | Yaklaşık 4,6g |
| Nominal gerilim (VDC) | Nominal işletme akım ±%10(mA) | Bobin direnci ±%10(Ω) | Nominal işletim güç | Çalışma voltajı (Maks.) | Serbest bırakma gerilimi (Dk.) | Maks. izin verilen voltaj |
| 3 | 150 | 20 | Yaklaşık 0,45 W | Nominalin %75'i gerilim | Nominalin %5'i gerilim | Nominal voltajın %130'u |
| 5 | 90 | 55 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 18 | 25 | 720 |
| 24 | 18.75 | 1280 |
| 3 | 66.67 | 45 | Yaklaşık 0,2 W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.66 | 720 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
Yukarıda gösterilen veriler başlangıç değerleridir. Bobinin aşırı ısınmasını önlemek için bobin üzerinde izin verilen maksimum voltajı 10 dakikadan fazla uygulamayın.

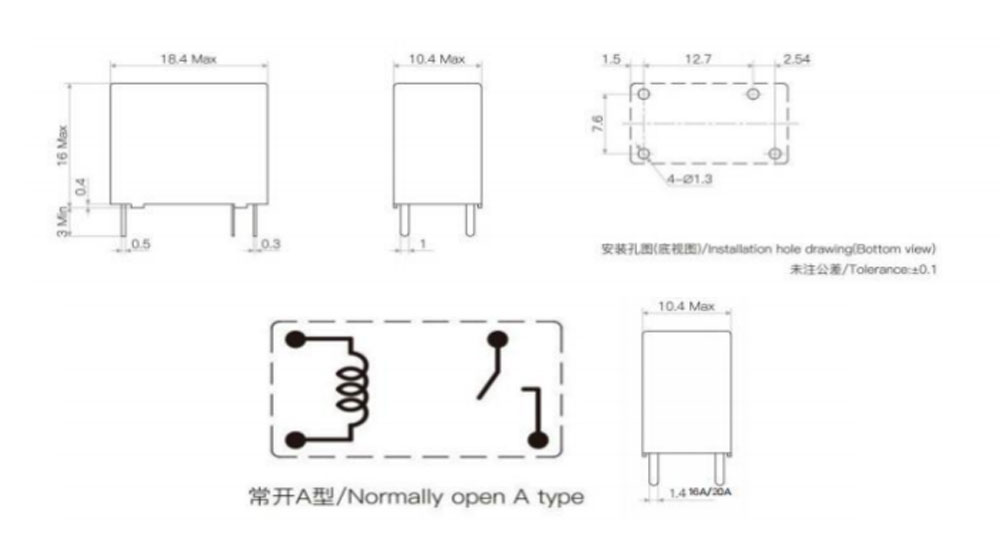

Anahat boyutu, Kablo şeması, PCB düzeni (Birim: mm)

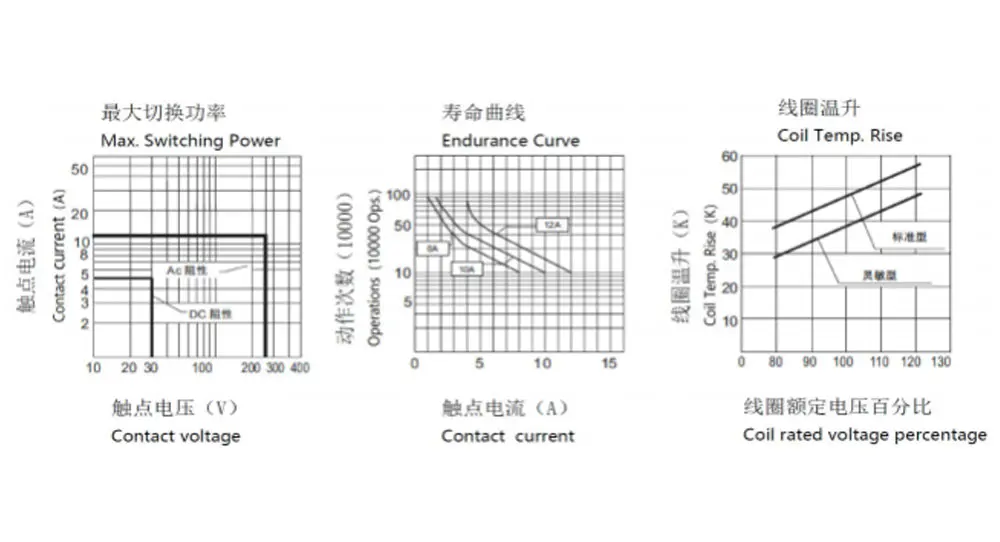

Karakteristik Eğriler
Sipariş Bilgileri
CHYRD - 1 - A - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: Tür: CHYRD
2: Kutup Sayısı: 1-1Kutup
3: İletişim Düzenlemesi: A-A'dan itibaren
4: Nominal Gerilim: 3,5,6,9, 12, 18,24VDC
5: Muhafaza Renk: B-Siyah
6: Bobin Gücü: D-0,45W L-0,2W
7: Koruyucu Yapı: S-Flux'a dayanıklı,
SH- Mühürlü tipte yıkanabilir
8: Özel Parametre: Nil-Standart tip
Harf veya sayı-Özel gereksinim
Akı geçirmez röleler H2S, SO2, NO2, toz vb. kirleticilerin bulunduğu ortamlarda kullanılamaz.
Akı geçirmez röleler PCB üzerine monte edildikten sonra su ile temizleme veya yüzey işlemi yapılması önerilmez.
Yasal Uyarı: Şartname yalnızca referans amaçlıdır. Teknik özellikler önceden haber verilmeksizin değiştirilebilir.
Olası her uygulama için tüm performansı ve tüm parametreleri değerlendiremedik. Bu nedenle kullanıcıların seçim yapmak için doğru konumda olmaları gerekir.
Kendi uygulamalarına uygun ürün. Mühürlü röleler için, kurulum ve temizlik sonrasında, lütfen kullanmadan önce kasadaki havalandırma deliğini açın. Herhangi bir sorunuz varsa teknik hizmetler için lütfen Chengyuan ile iletişime geçin. Ancak hangi ürünün kullanılması gerektiğinin belirlenmesi kullanıcının sorumluluğundadır.
