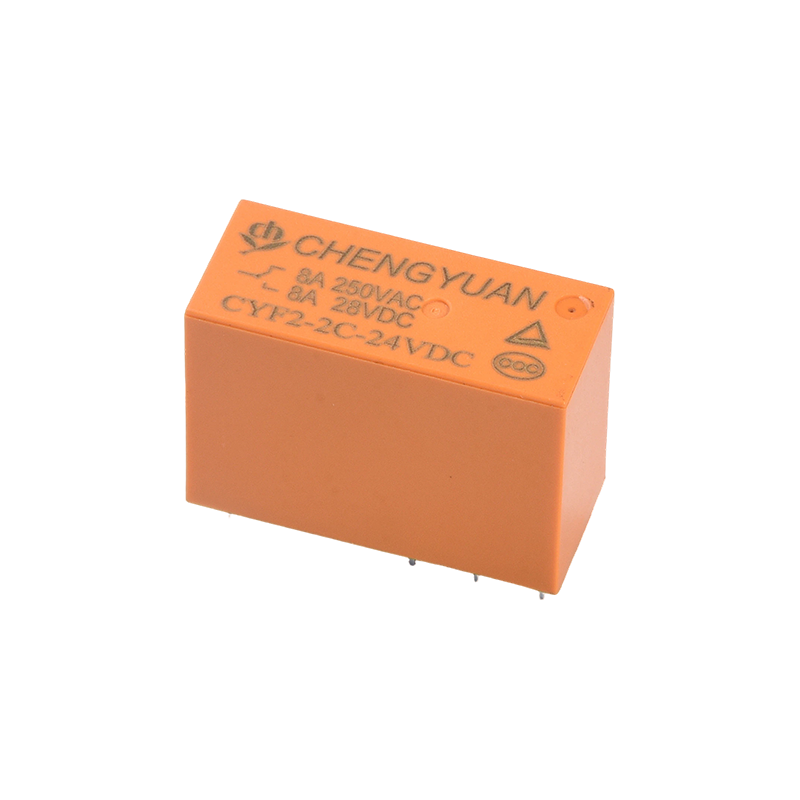

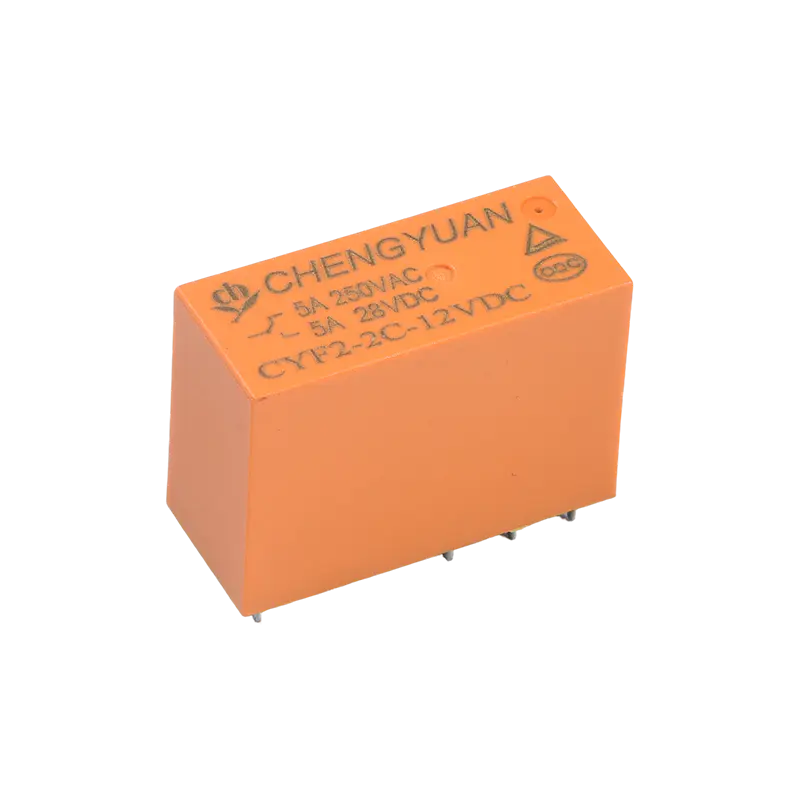

Özellikler:
Yüksek Yük Adaptasyonu: Farklı güç devresi gereksinimlerine uygun, birden fazla yük spesifikasyonunu kapsayan (2 set 5A/8A, 1 set 10A/12A/16A) 17 amp kontak anahtarlama kapasitesi;
DPDT Yapısı: Çift kutuplu çift atışlı tasarım, iki devre grubunun eş zamanlı/bağımsız olarak anahtarlanmasına, kontrol fonksiyonlarının genişletilmesine ve bileşen sayısının azaltılmasına olanak tanır.
Yüksek Gerilime Dayanıklı Yalıtım: Bobin ve kontaklar arasında 5000 volt dayanım gerilimi, mükemmel yalıtım performansı, devre arızası riskini azaltır;
Geniş Voltaj Uyumluluğu: 3VDC-48VDC bobin voltaj aralığı, ek voltaj dönüştürme bileşenlerine ihtiyaç duymadan çeşitli kontrol devreleriyle doğrudan uyumludur;

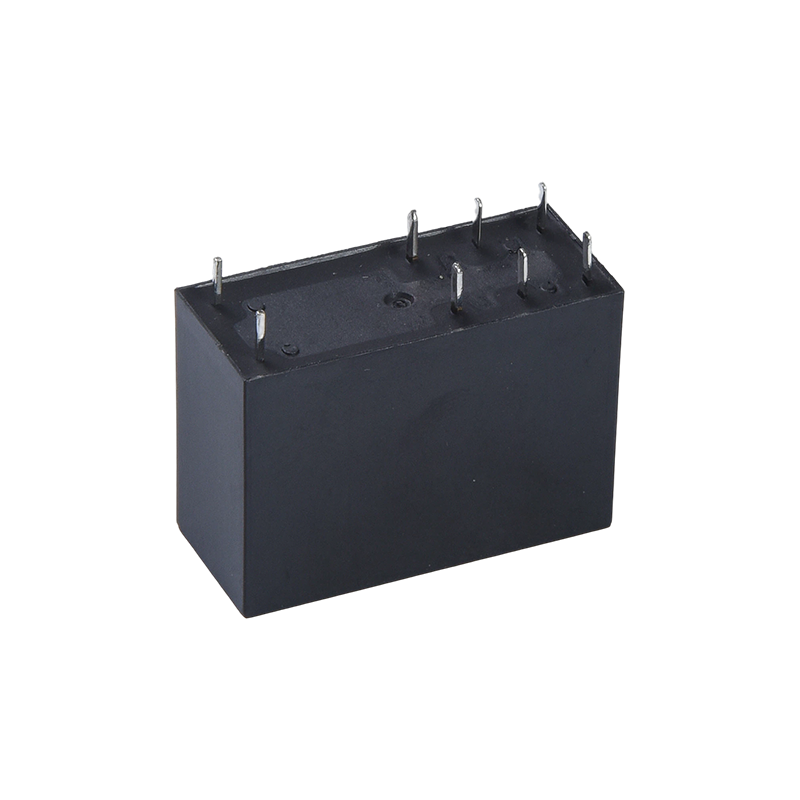

Kompakt Kurulum: Küçük boyutlu, 8 pinli yapı, yüksek yoğunluklu PCB düzenlerine uygun, dahili ekipman alanından tasarruf sağlar;
Yetkili Sertifikasyon: TUV ve CQC tarafından onaylanmıştır, uluslararası ve yerel güvenlik standartlarını karşılar, birden fazla bölgesel pazara uygundur.
Kararlı Çalışma: Elektromanyetik prensiplere dayalı güvenilir anahtarlama kontrolü, kararlı temas direnci, hızlı yanıt, düşük güçlü ortamlarda sürekli çalışmaya uygundur.
Kolay Montaj: Düzenli 8 pinli yapı, otomatik lehimlemeyi kolaylaştırır, üretim verimliliğini artırır ve montaj hatalarını azaltır. Geçerli
Senaryolar:
Endüstriyel alan: Endüstriyel otomasyon ekipmanları, PLC kontrol sistemleri ve takım tezgahı elektrik sistemleri için sinyal anahtarlama ve güç kontrolü;
Güç kaynağı koruması: UPS kesintisiz güç kaynağı sistemleri için sürekli güç kaynağı sağlayan anahtarlama devreleri;
Ev aletleri: Çamaşır makineleri, buzdolapları ve klimalar gibi büyük ev aletleri için yük değiştirmeyi ve mod seçimini sağlayan kontrol devreleri;
Görsel-işitsel ve güvenlik: Ses ekipmanı için sinyal anahtarlama ve güvenlik alarm sistemleri için devre kontrolü;
Diğer elektronik cihazlar: Televizyonlar (TV'ler) için kontrol devreleri ve küçük elektronik aletler için güç yönetimi modülleri.
İletişim Verileri
| Tür | CYF2 |
| İletişim materyali | Gümüş alaşımı |
| Temas direnci | 100mΩ Maksimum (1A 16VDC'de) |
| Nominal yük (Dirençli yük) | 5A/8A 250VAC |
| Maks. anahtarlama akımı | 8A |
| Maks. anahtarlama gerilimi | 277VAC |
| Maks. güç değiştirme | 2216VA |
| Min. yük değiştirme | 6V 1A |
| Özellikler |
| Çalışma süresi (nominal bobin voltajında) | 15 ms Maks. (Diyot yok) |
| Yayınlanma zamanı | 5 ms Maks. (Diyot yok) |
| Yalıtım direnci | Min 1000MΩ (500VDC'de) |
| Dielektrik dayanım | Açık kontaklar arasında: 1 dakika boyunca 1000VAC, 50/60Hz |
| Bobin ve kontak arasında: 5000VAC, 1 dakika boyunca 50/60Hz |
| Titreşim direnci | Yıkıcı | 10-55Hz, 1,5 mm'lik çift genlikte |
| Fonksiyonel | 10-55Hz, 1,5 mm'lik çift genlikte |
| Şok direnci | Fonksiyonel | 10G Min |
| Yıkıcı | 10G Min |
| Dayanıklılık | Mekanik dayanıklılık (10800ops./h) | 10000000 işlem (oda sıcaklığında) |
| Elektriksel dayanıklılık (360ops./h) | 100000 işlem (oda sıcaklığında) |
| Ortam sıcaklığı | -40°C~ 85°C(yoğuşmasız) |
| Ağırlık | Yaklaşık. 14g |
Bobin Verileri (20°C'de)
| Nominal gerilim (VDC) | Nominal işletme akım ±%10(mA) | Bobin direnci ±%10(Ω) | Nominal işletim güç | Çalışma voltajı (Maks.) | Serbest bırakma gerilimi (Dk.) | Maks. izin verilen voltaj |
| 3 | 240 | 12.5 | Yaklaşık 0,72 W | Nominalin %75'i gerilim | Nominalin %5'i gerilim | Nominal voltajın %130'u |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Yaklaşık 0,54W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Yukarıda gösterilen veriler başlangıç değerleridir. Bobinin aşırı ısınmasını önlemek için bobine izin verilen maksimum voltajı 10 dakikadan fazla uygulamayın.

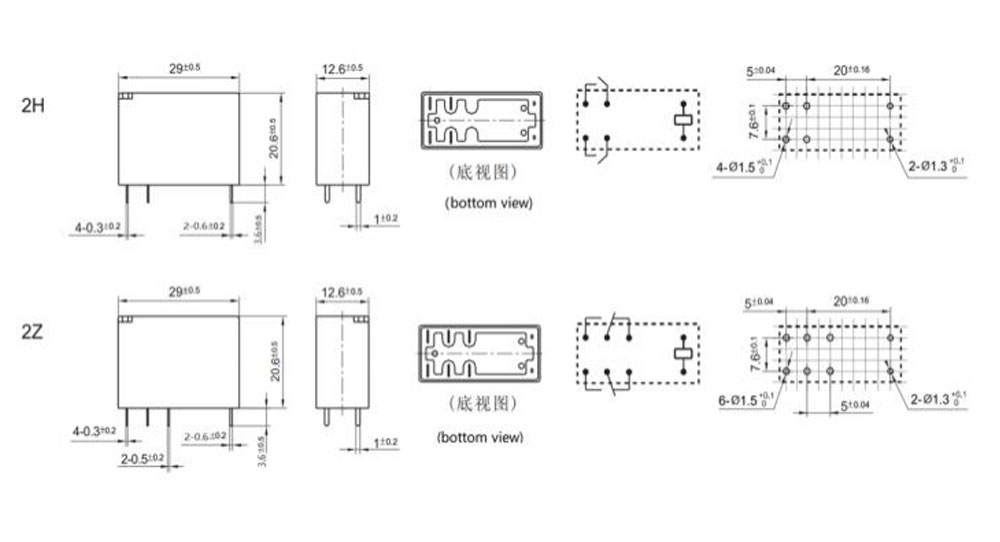

Anahat boyutu, Kablo şeması, PCB düzeni (Birim: mm)

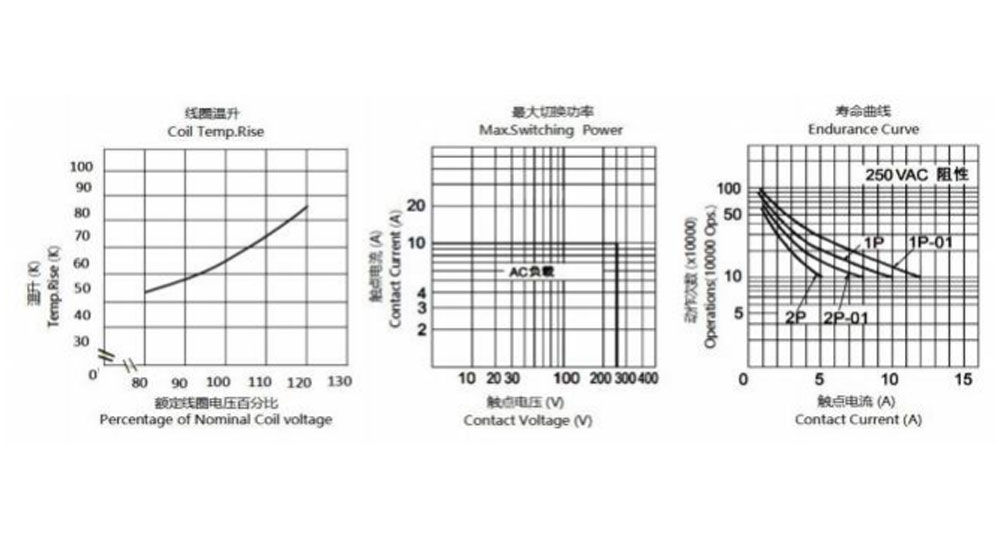

Karakteristik Eğriler
Sipariş Bilgileri
CYF2 H - 2 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8 9
1: Tür: CYF2
2: Onun 8A Nil -5A
3: Kutup Sayısı: 2-2 Kutup
4: İletişim Düzenlemesi: C Fom C ; H A'dan ; B B'den
5: Nominal Voltaj: 3,5,6,9,12,18,24,48VDC

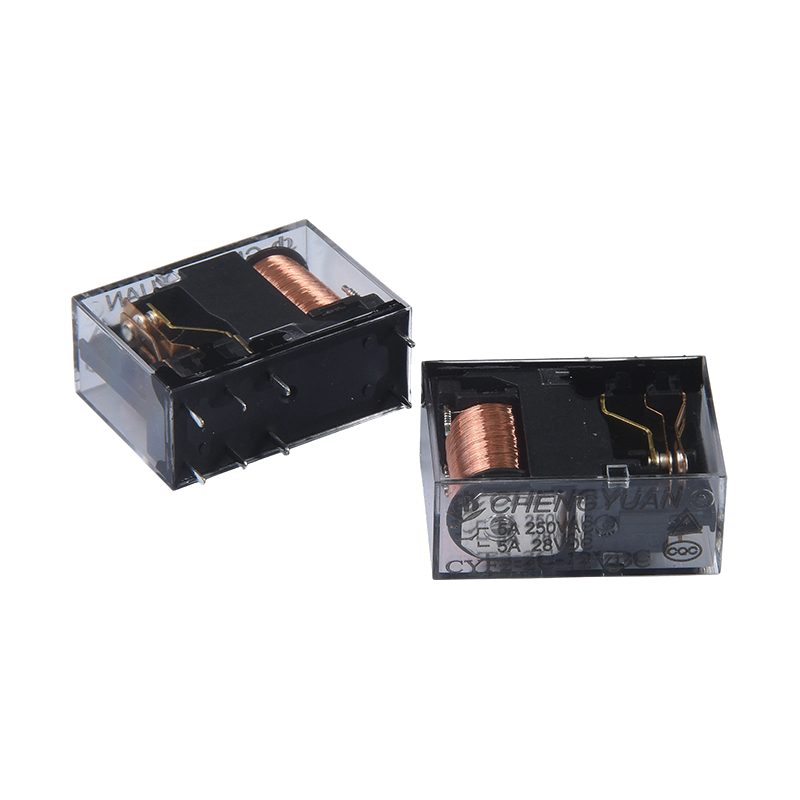

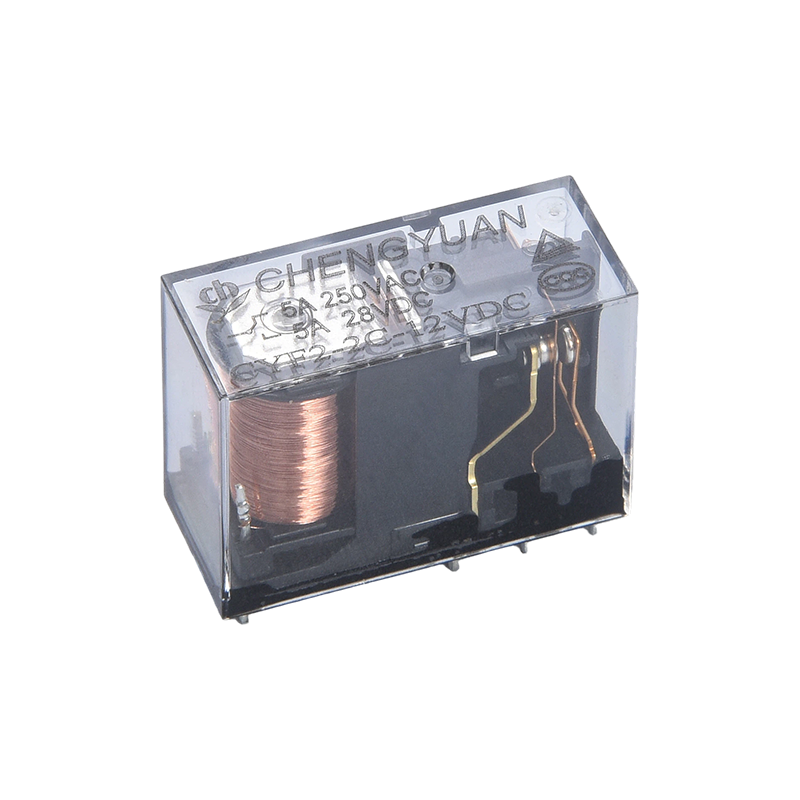

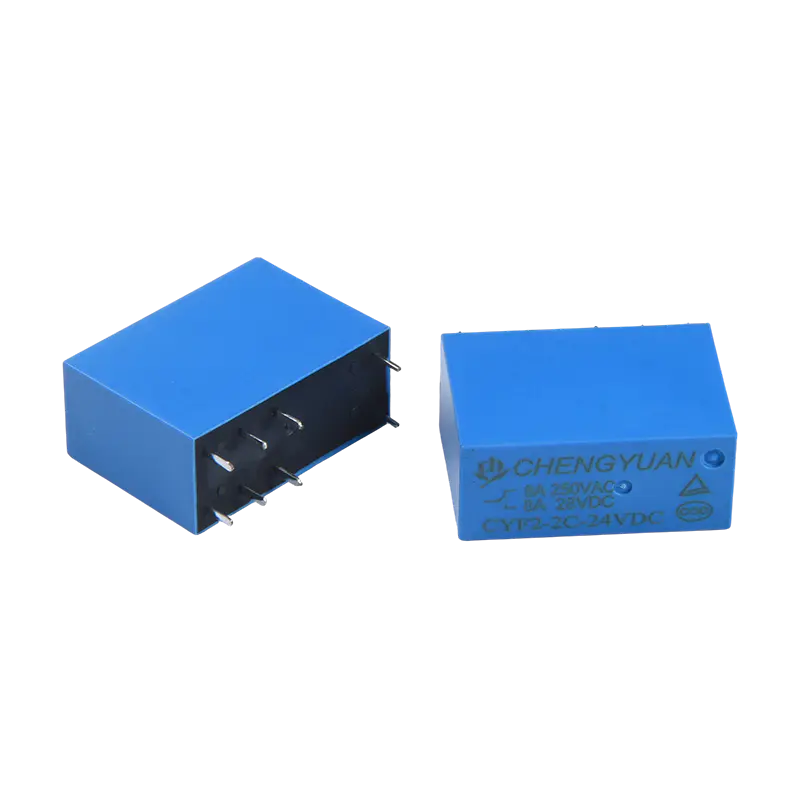

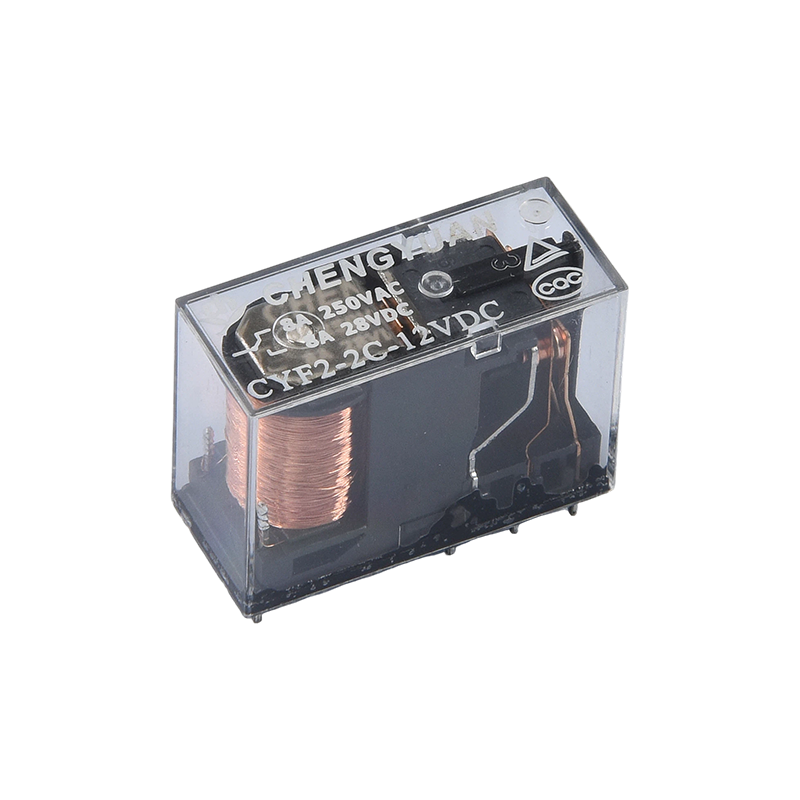

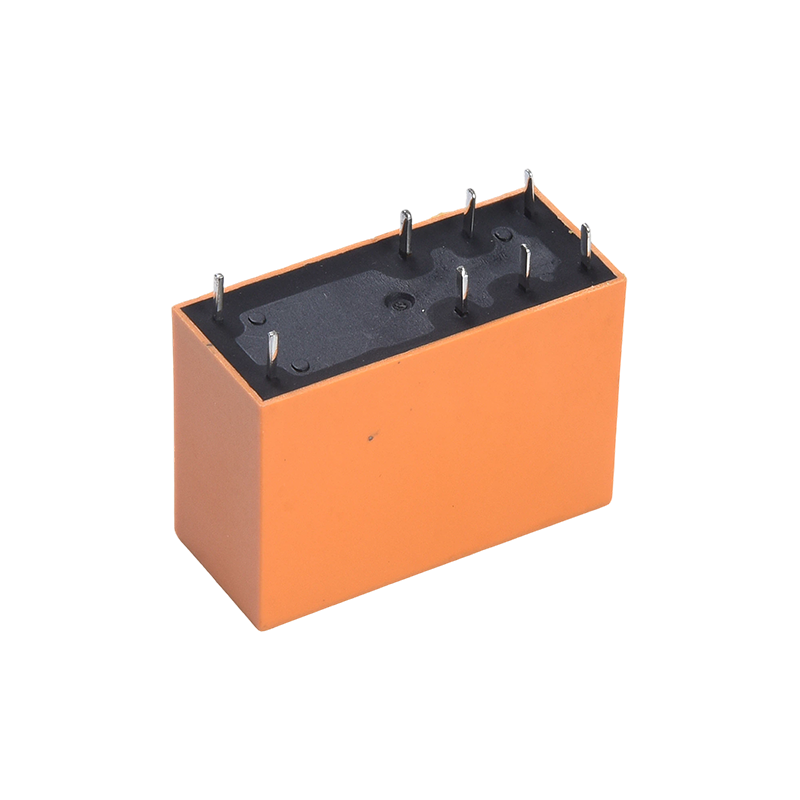

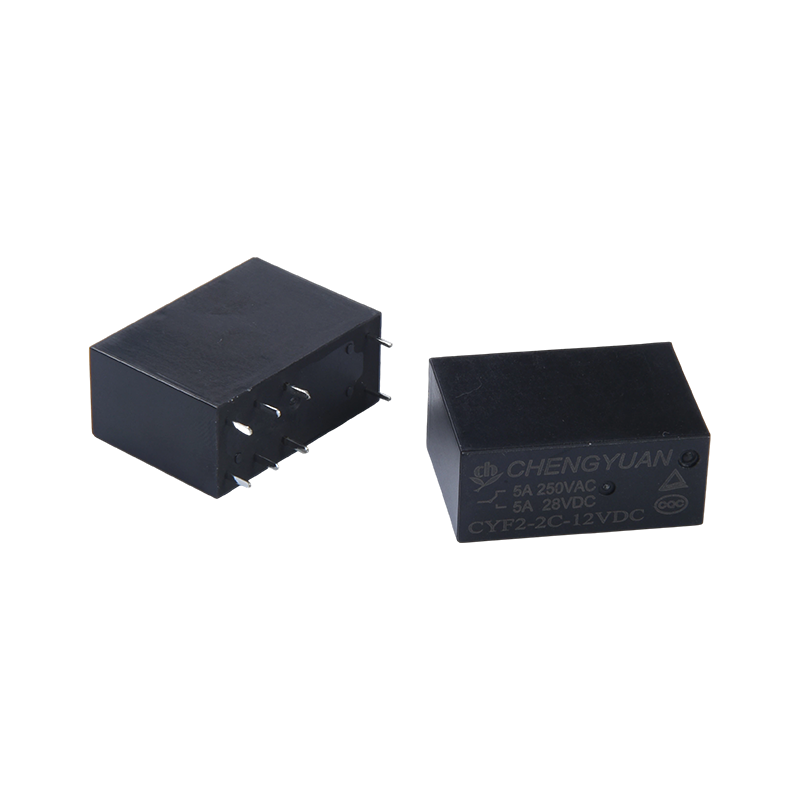

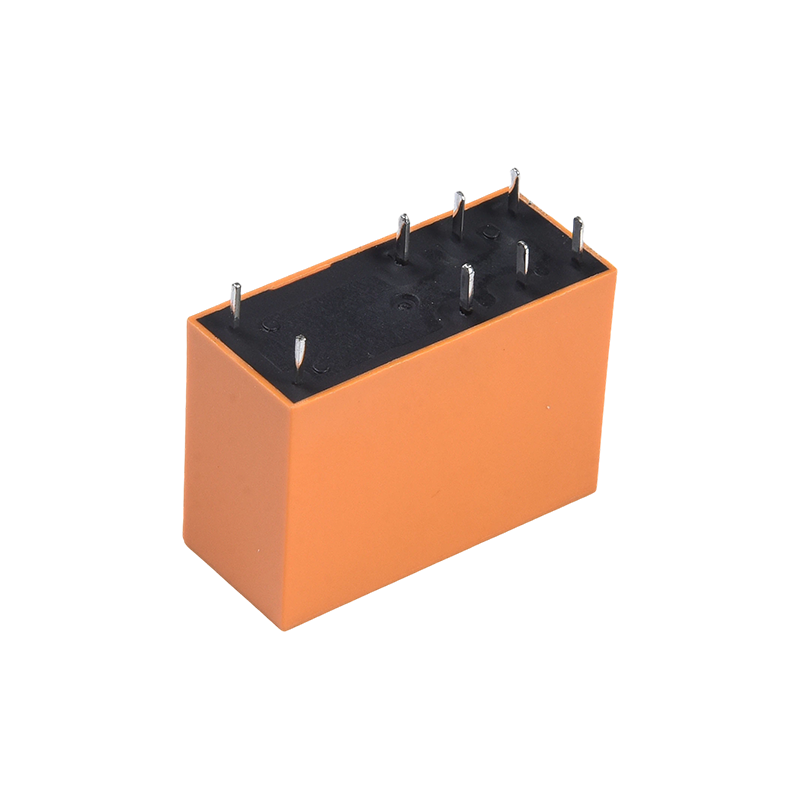

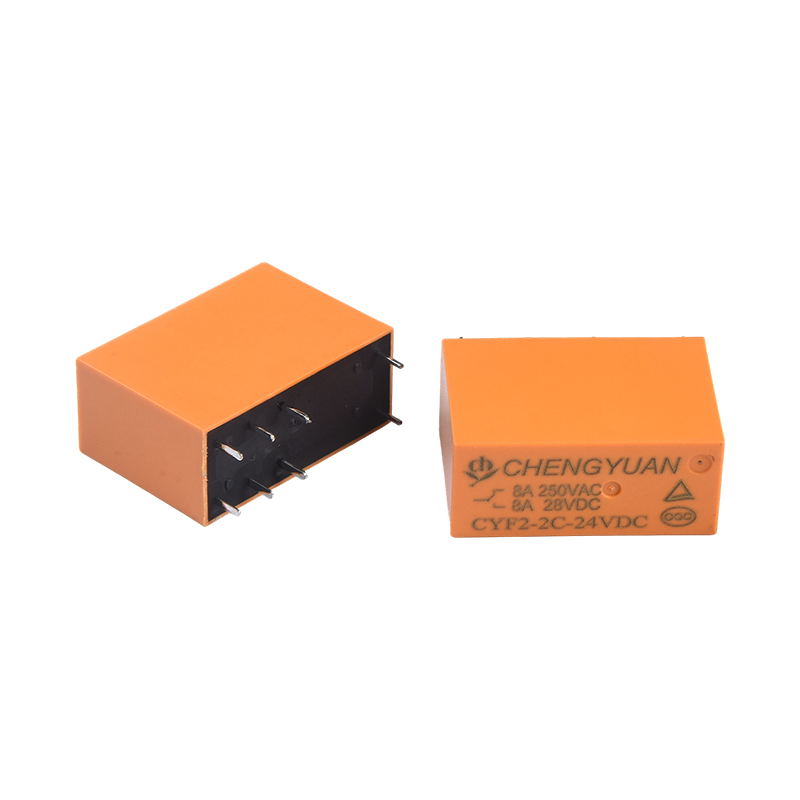

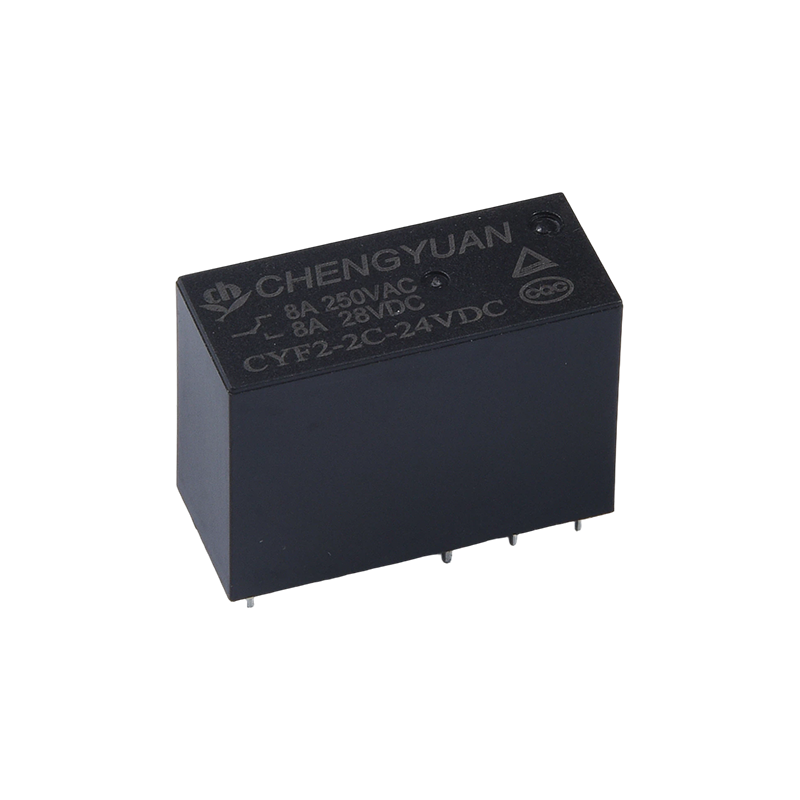

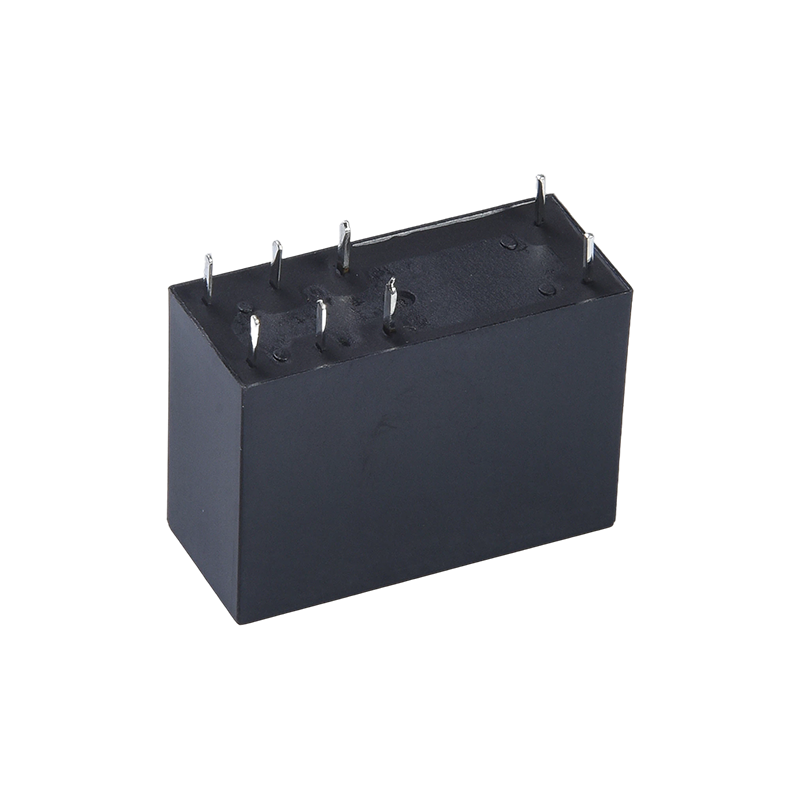

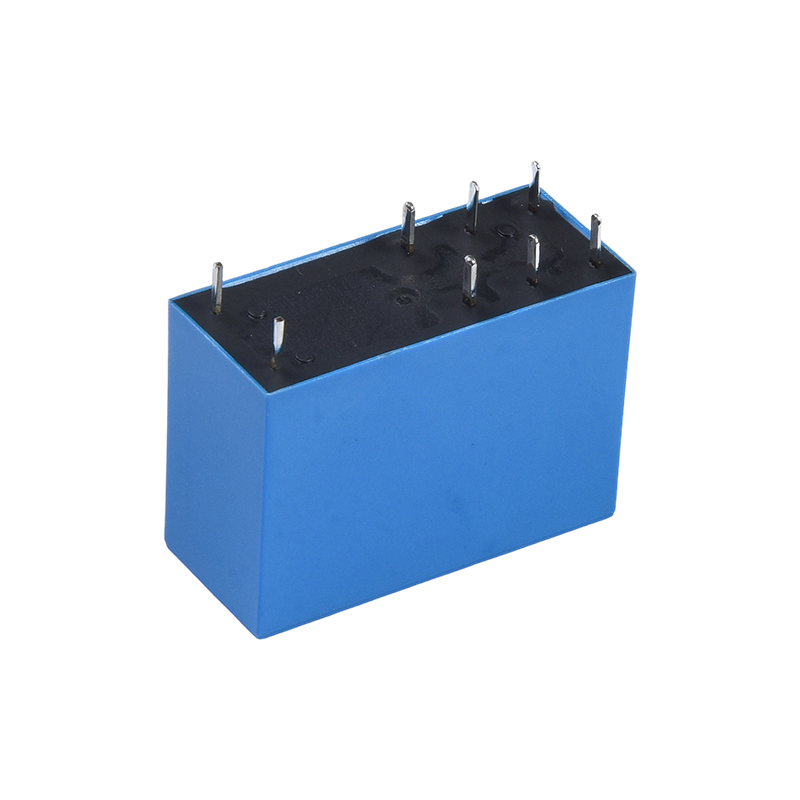

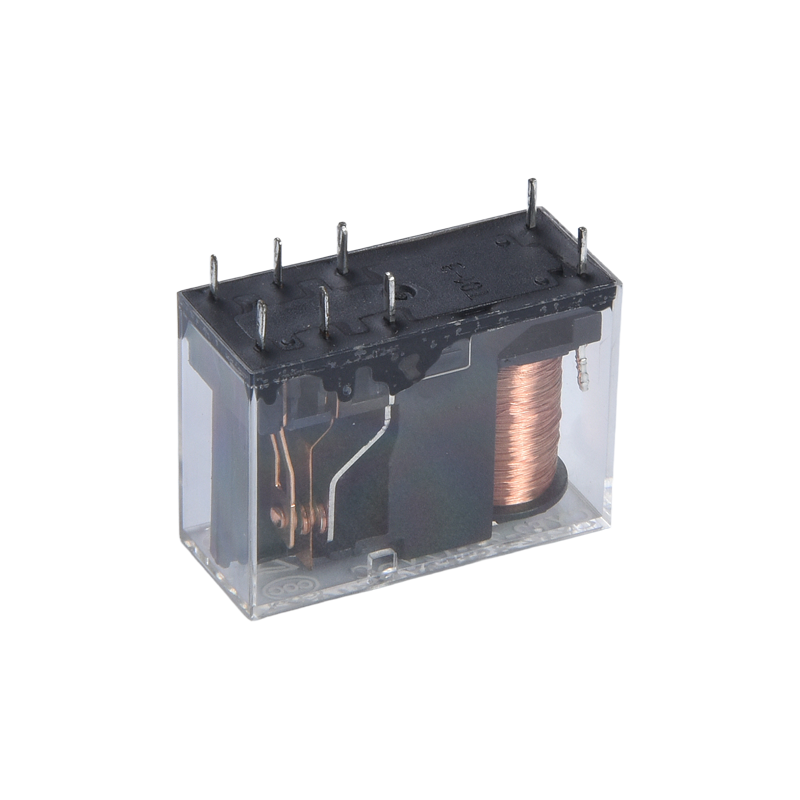

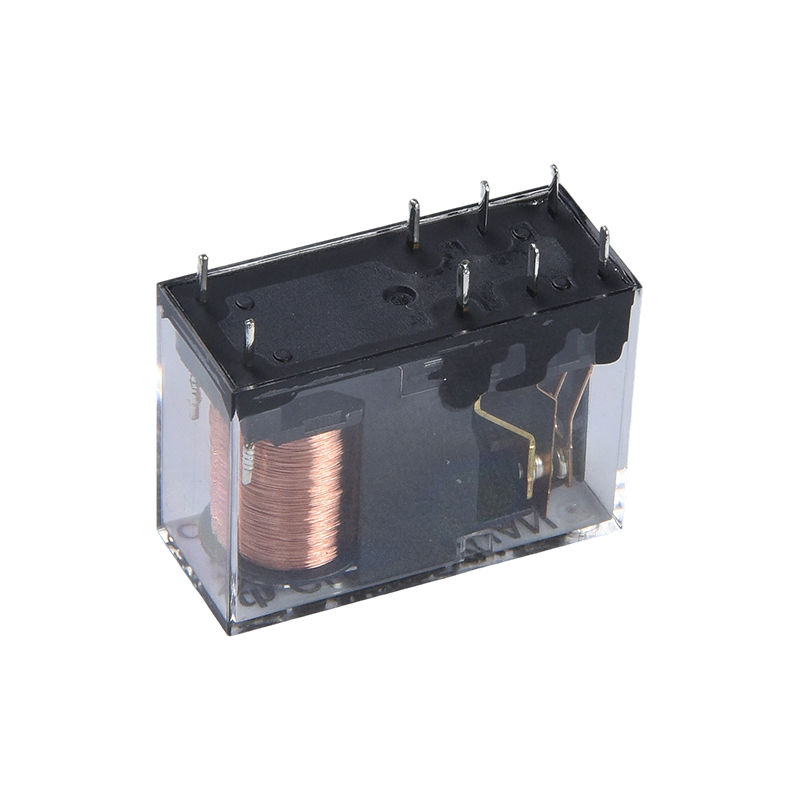

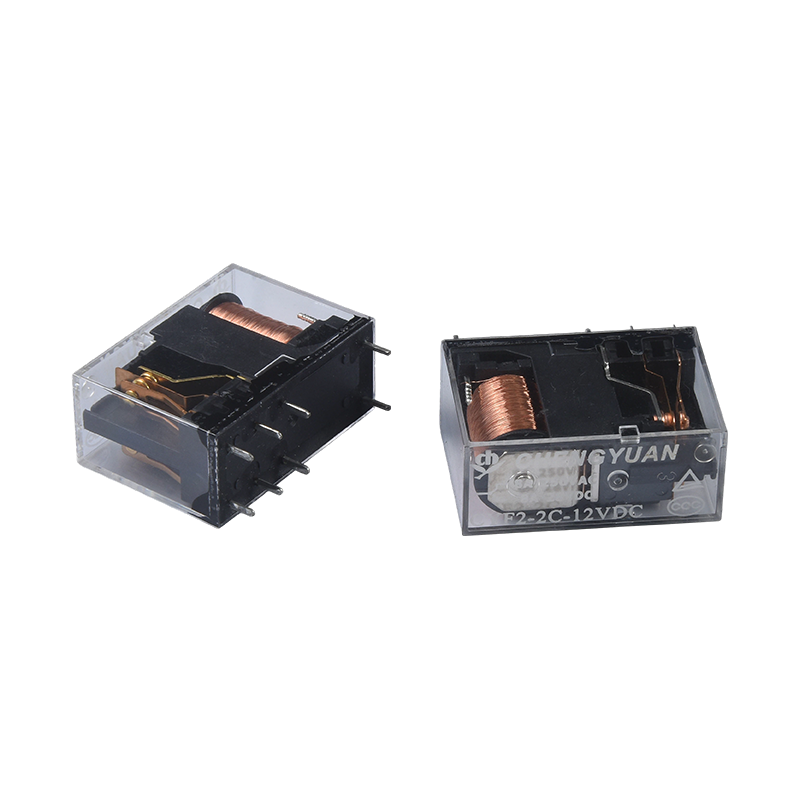

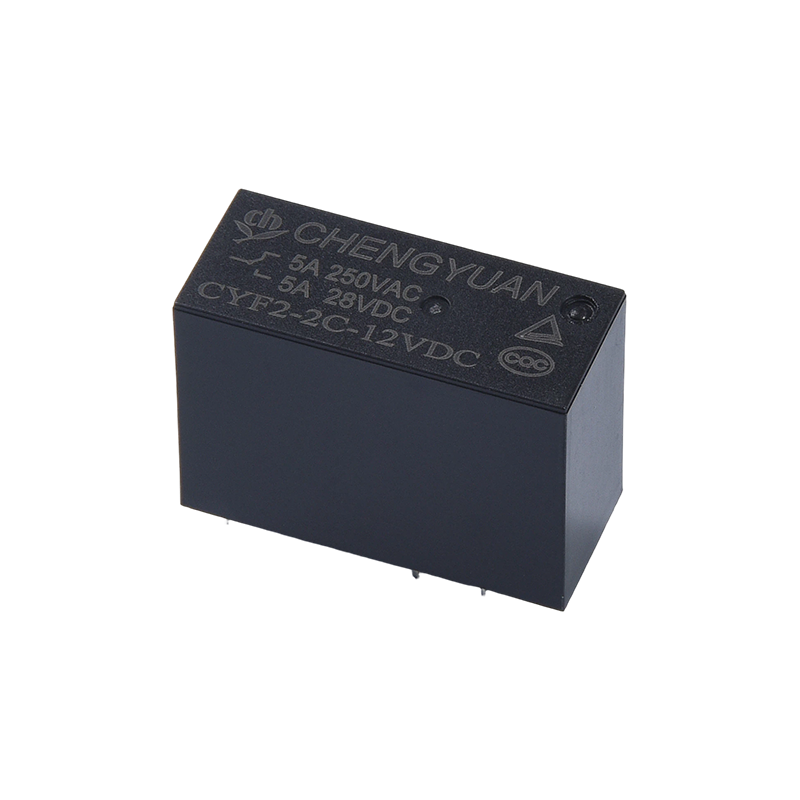

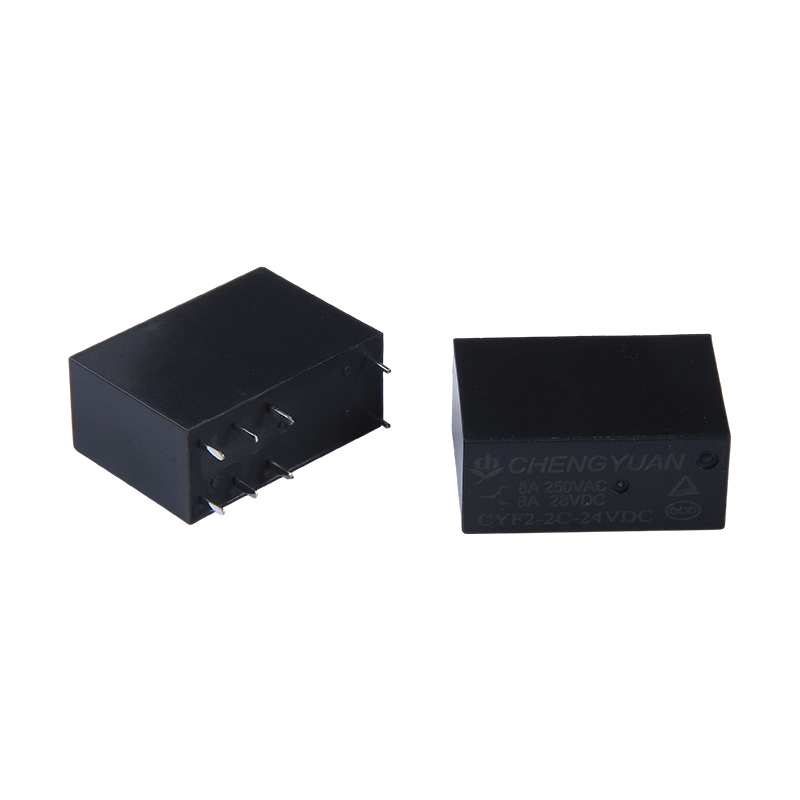

6: Muhafaza Rengi: T -Şeffaf, H-Siyah, L-Mavi
7: Bobin Gücü: D-0,72W L-0,54W
8: Koruyucu Yapı: S-Flux geçirmez,
SH-Mühürlü tipte yıkanabilir
9: Özel Parametre: Sıfır Standart tip
Harf veya sayı-Özel gereksinim
Akıya dayanıklı röleler H2S, SO2, NO2, toz vb. gibi kirleticilerin bulunduğu ortamda kullanılamaz.
Akıya dayanıklı röleler PCB üzerine monte edildikten sonra suyla temizleme veya yüzey işleme önerilmez.
Sorumluluk reddi beyanı: Şartname yalnızca referans amaçlıdır. Teknik özellikler önceden bildirimde bulunulmaksızın değiştirilebilir.
Olası her uygulama için tüm performansı ve tüm parametreleri değerlendiremedik. Bu nedenle, kullanıcıların seçim yapmak için doğru konumda olmaları gerekir.
Kendi uygulamaları için uygun ürün. Yalıtılmış röleler için, kurulum ve temizlikten sonra lütfen kullanmadan önce kutudaki havalandırma deliğini açın. Herhangi bir sorunuz varsa teknik hizmetler için lütfen Chengyuan ile iletişime geçin. Ancak hangi ürünün kullanılması gerektiğini belirlemek kullanıcının sorumluluğundadır.
