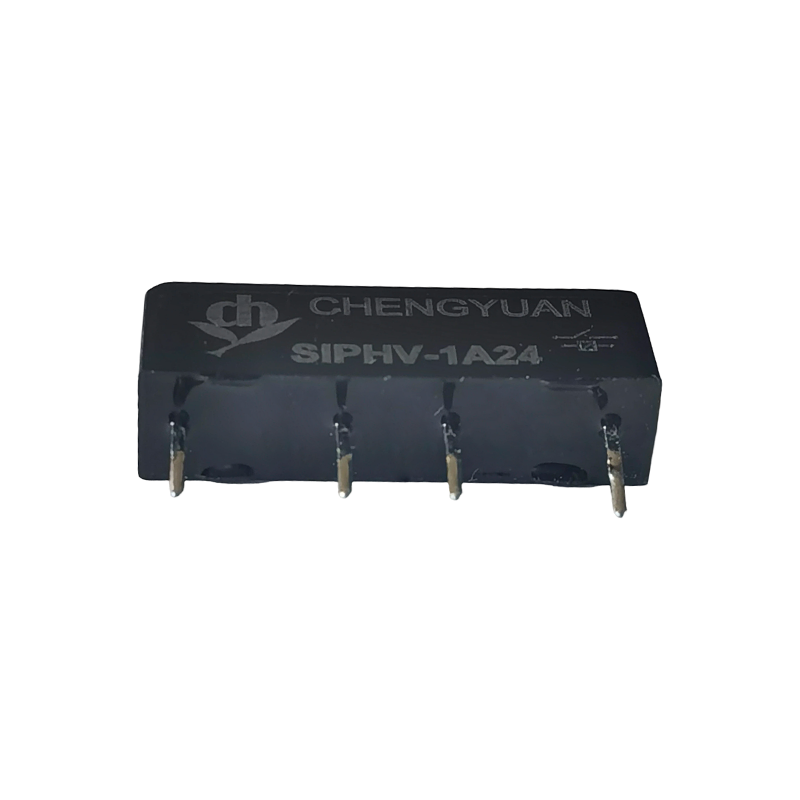

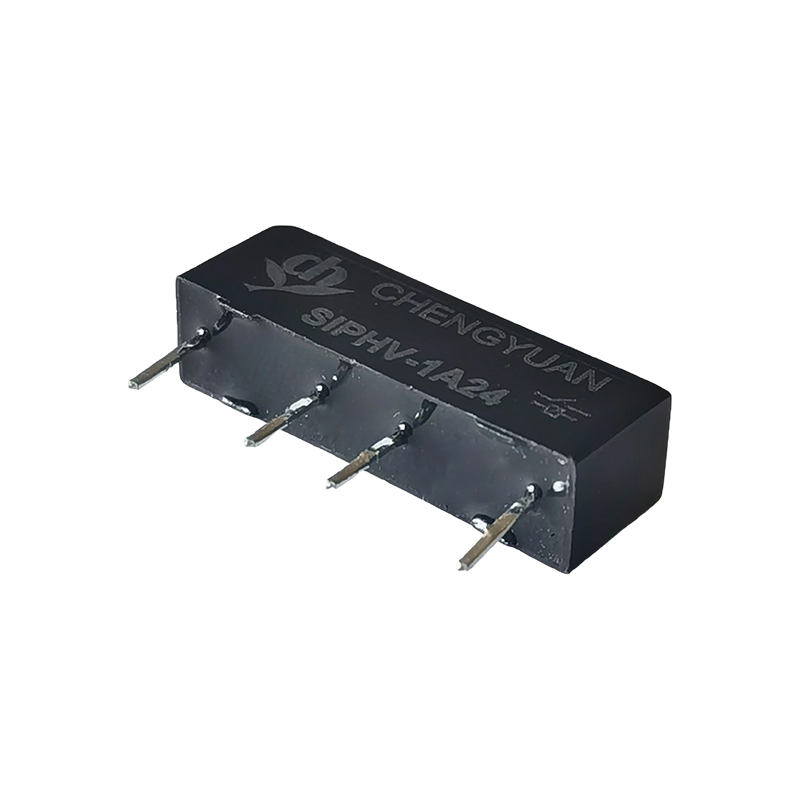

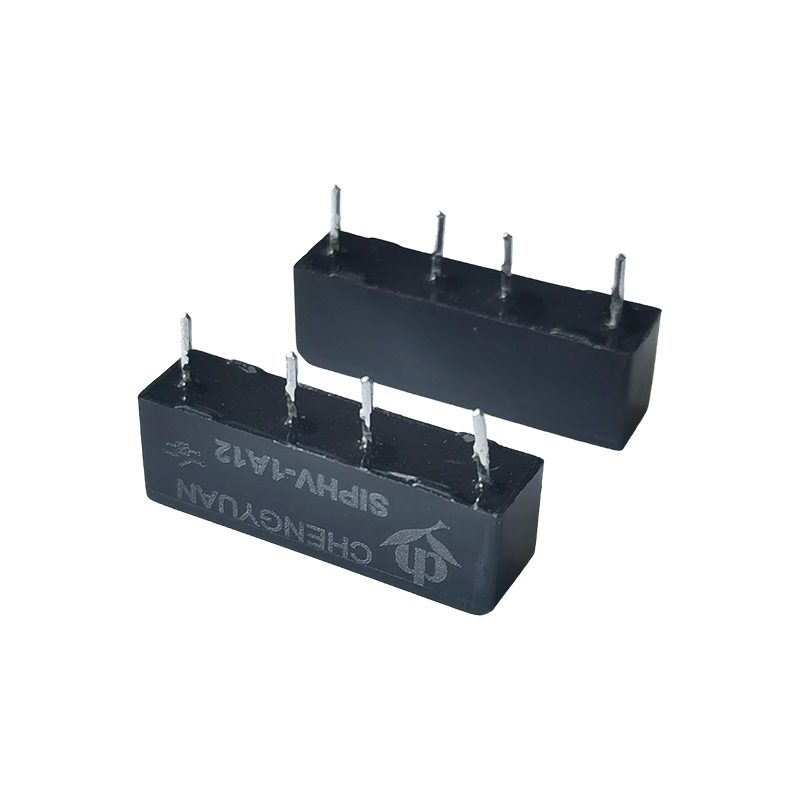

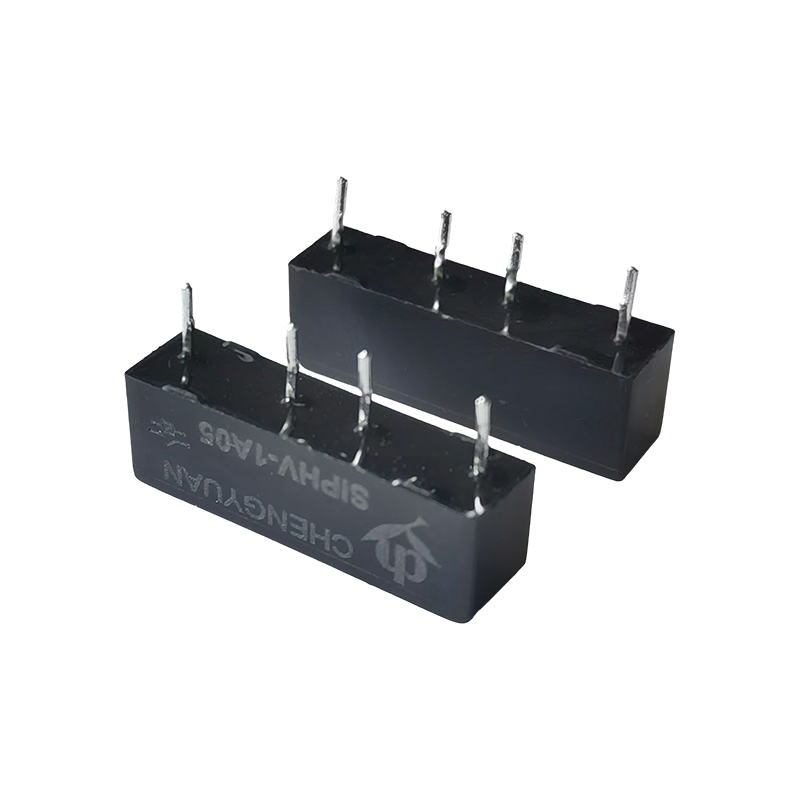

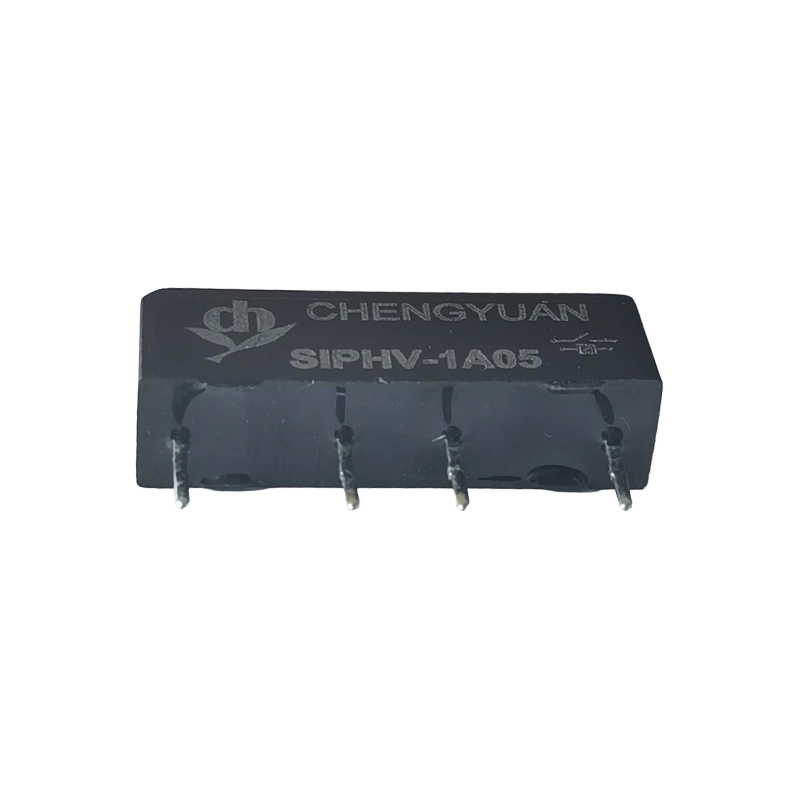

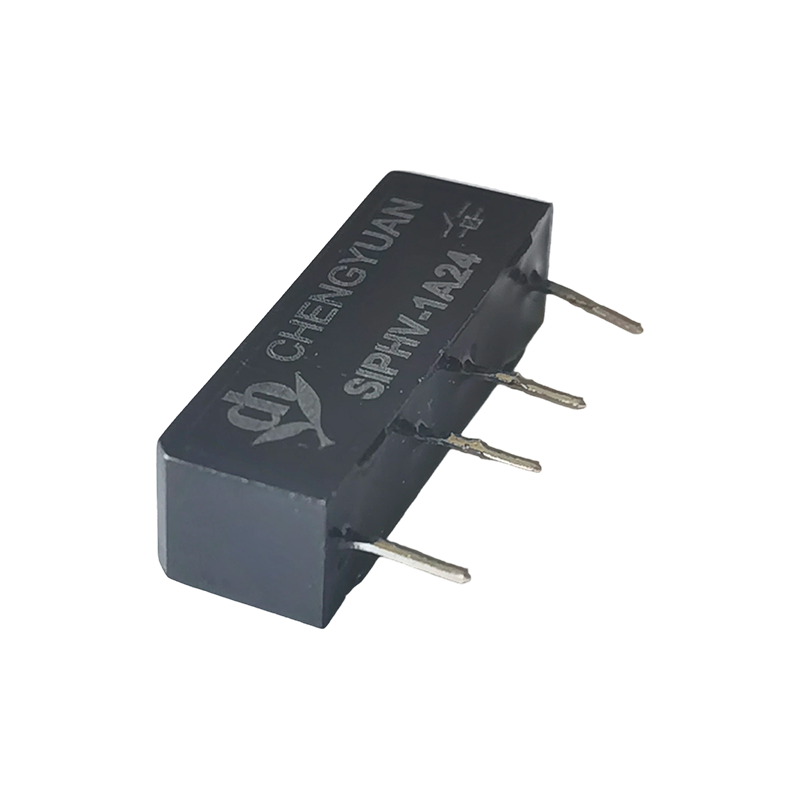

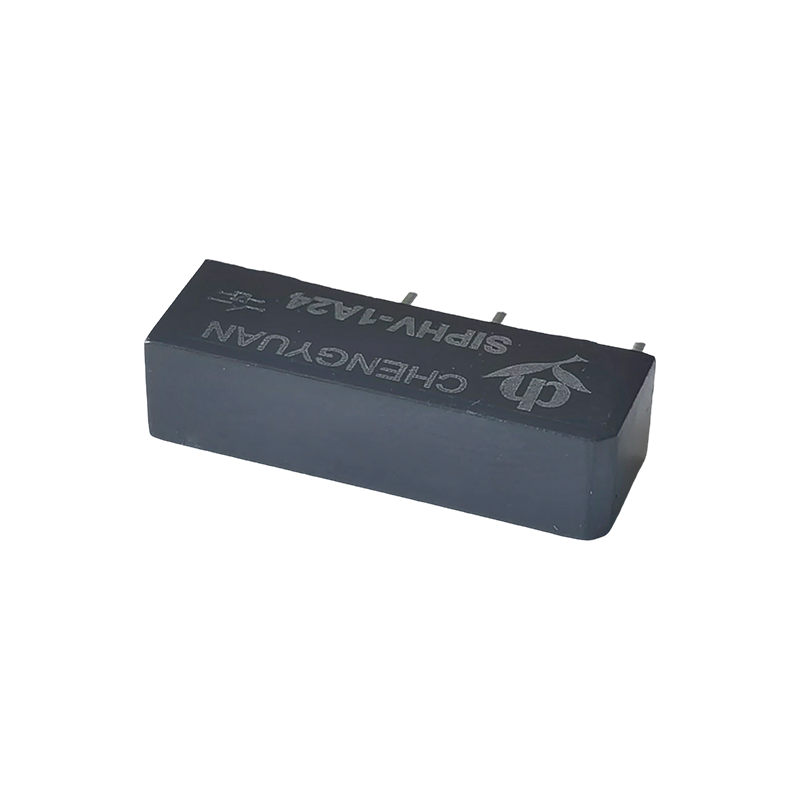

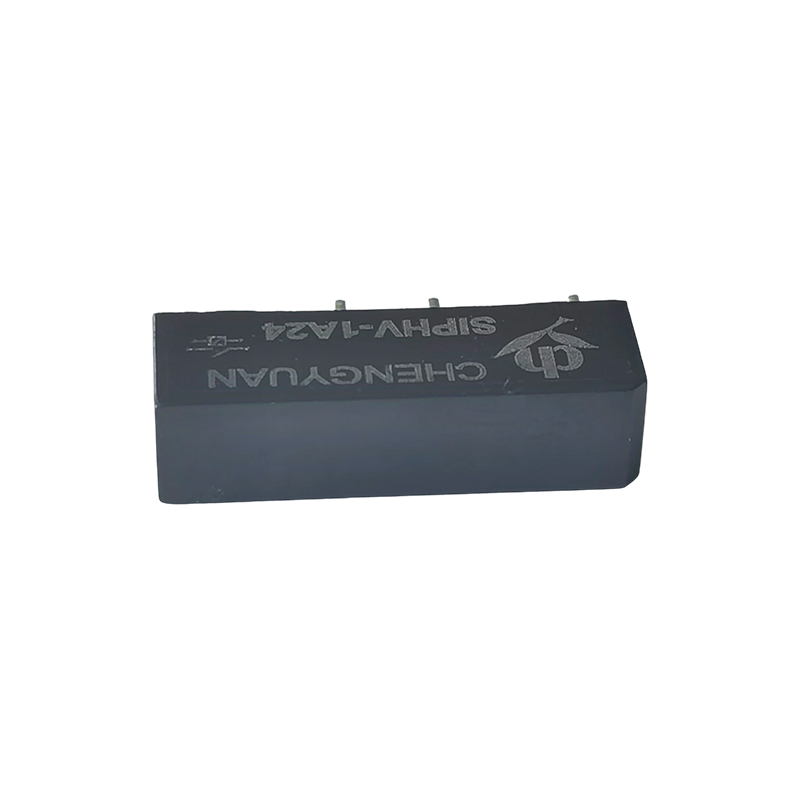

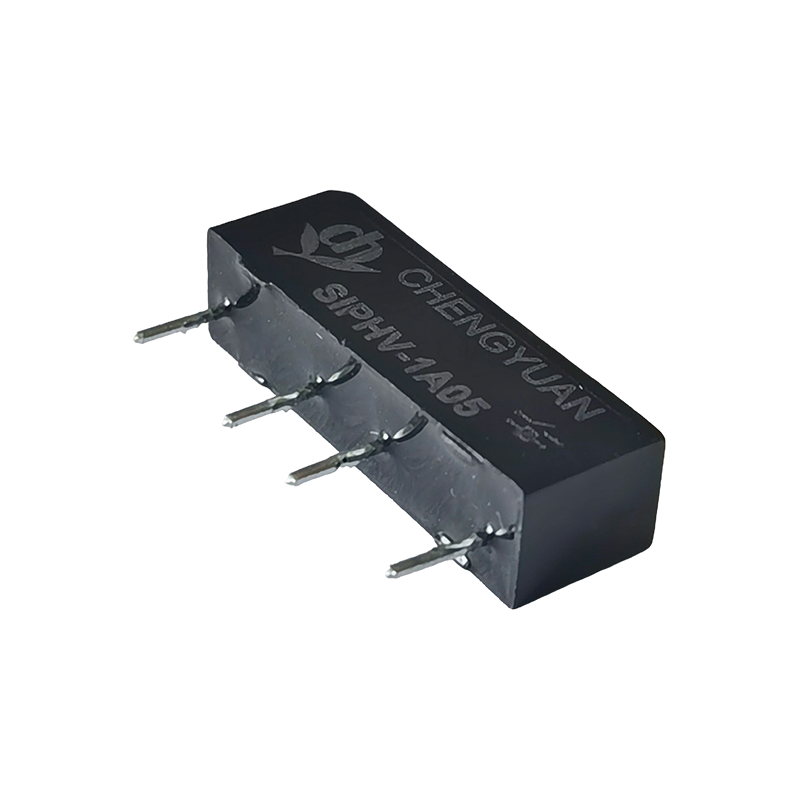

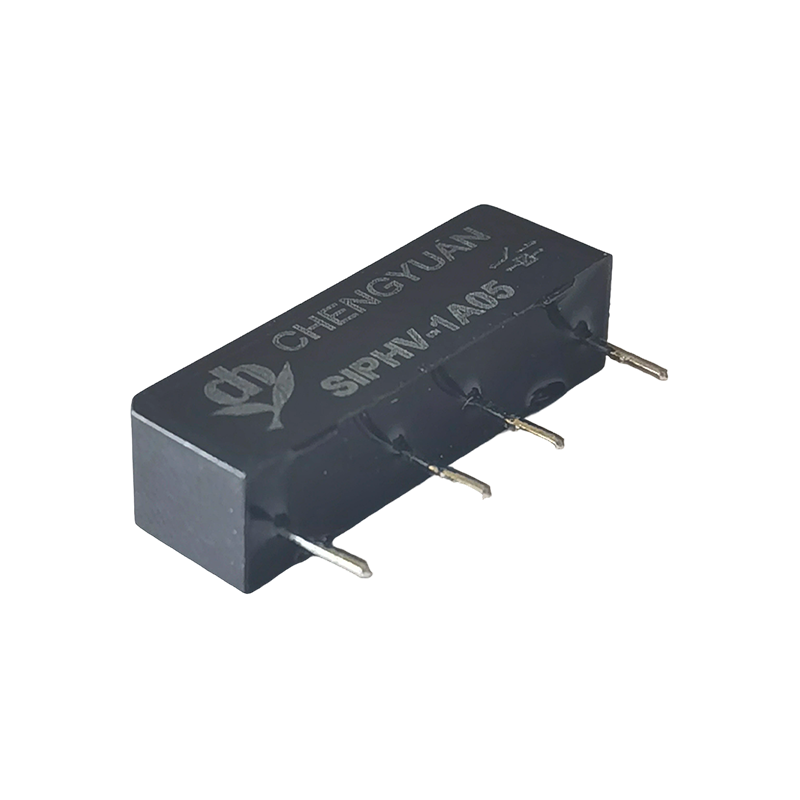

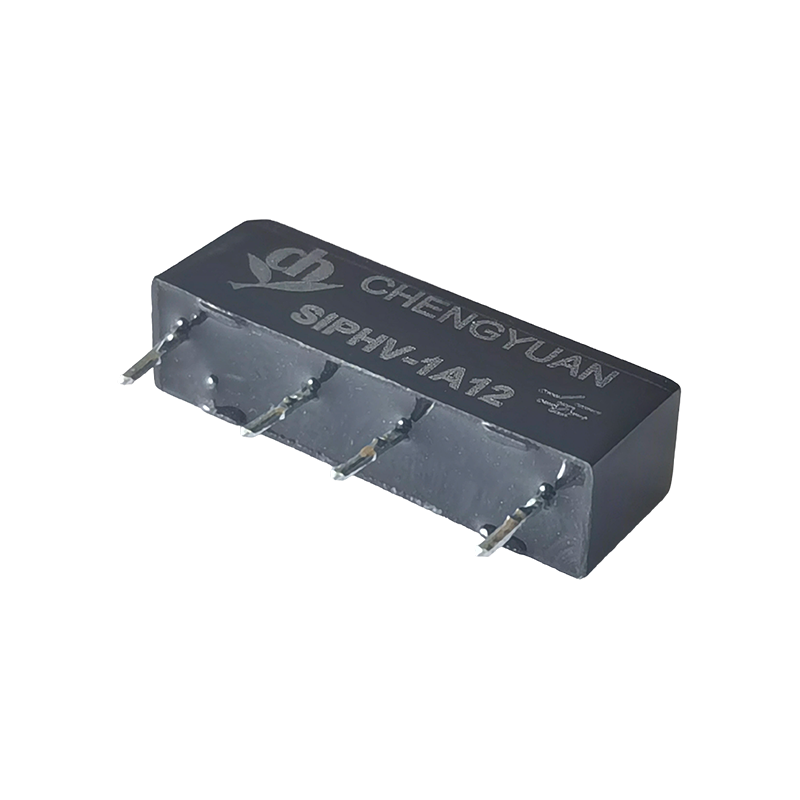

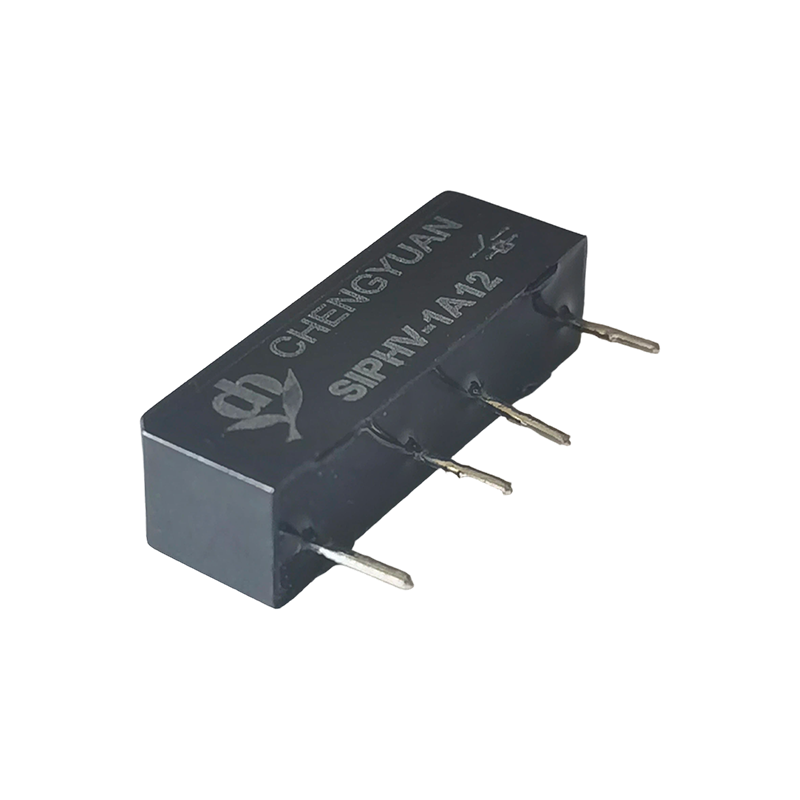

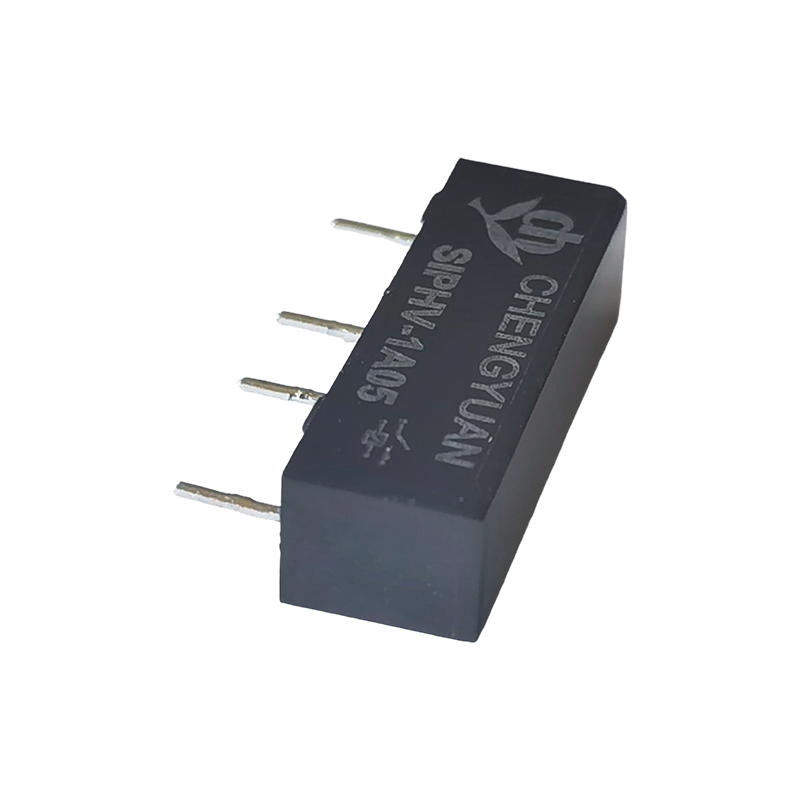

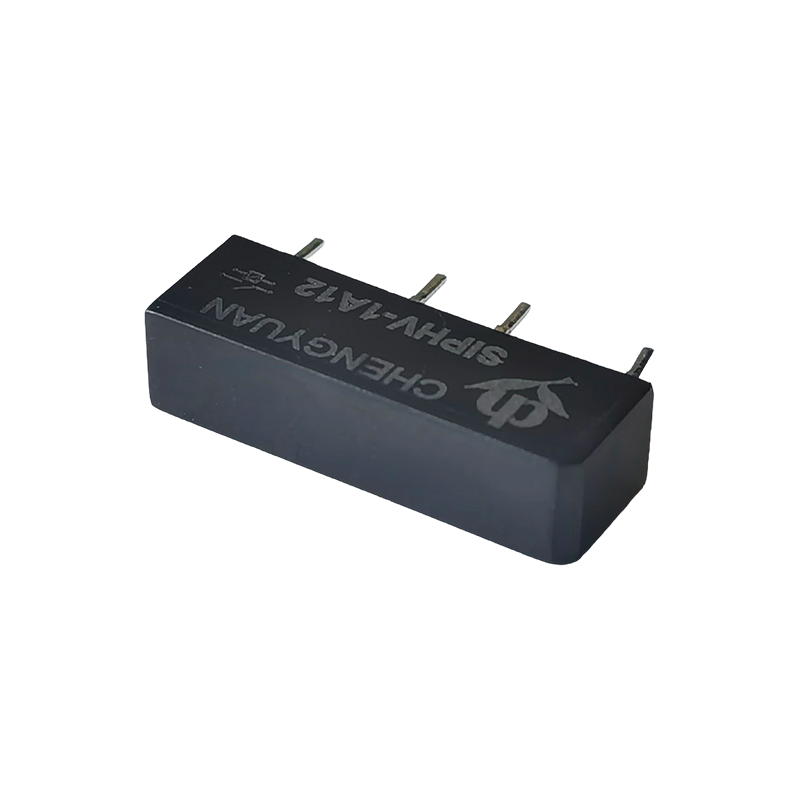

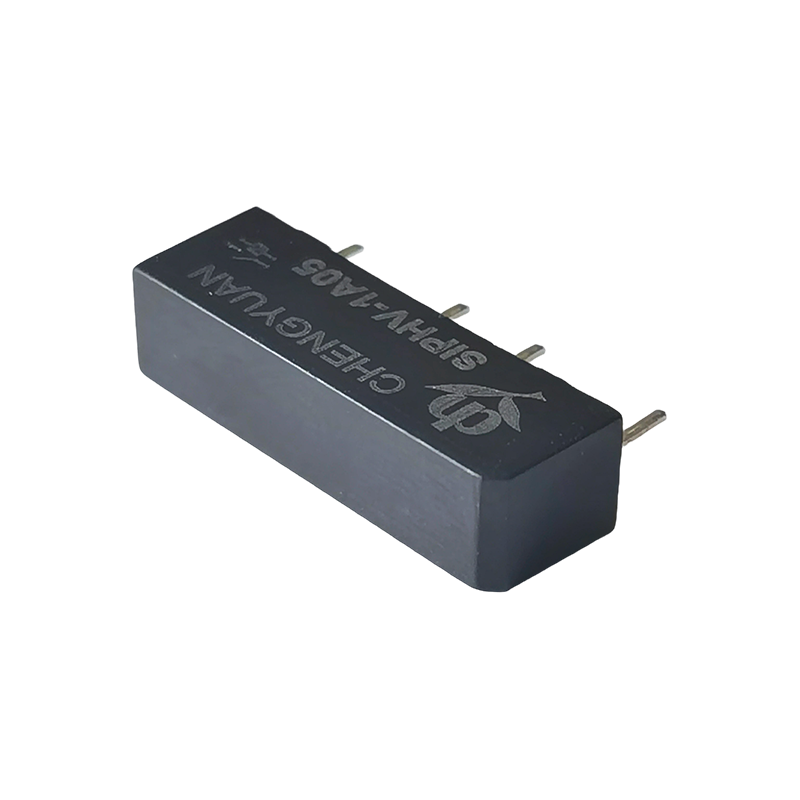

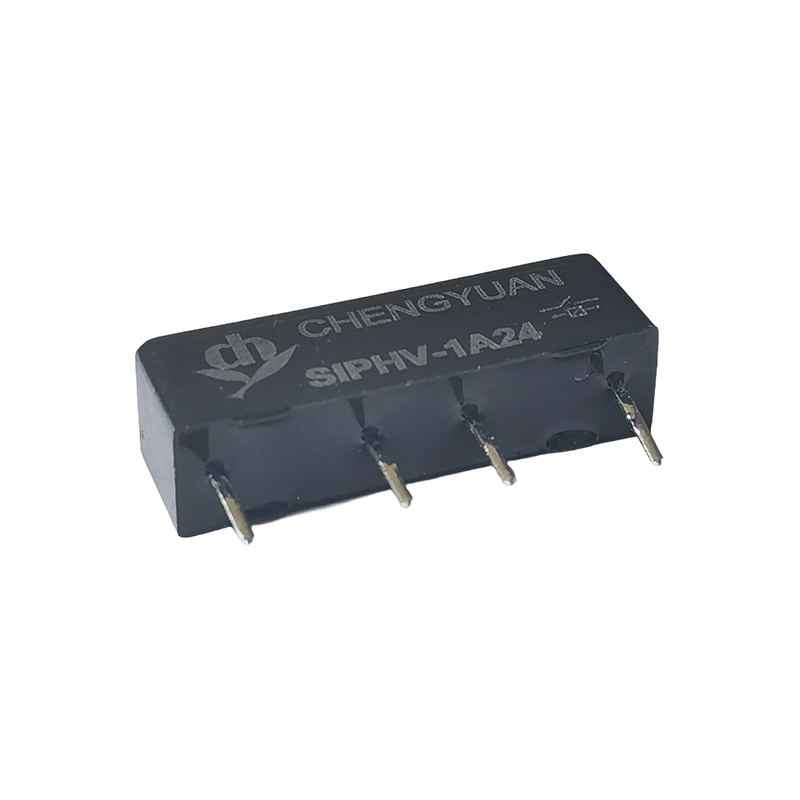

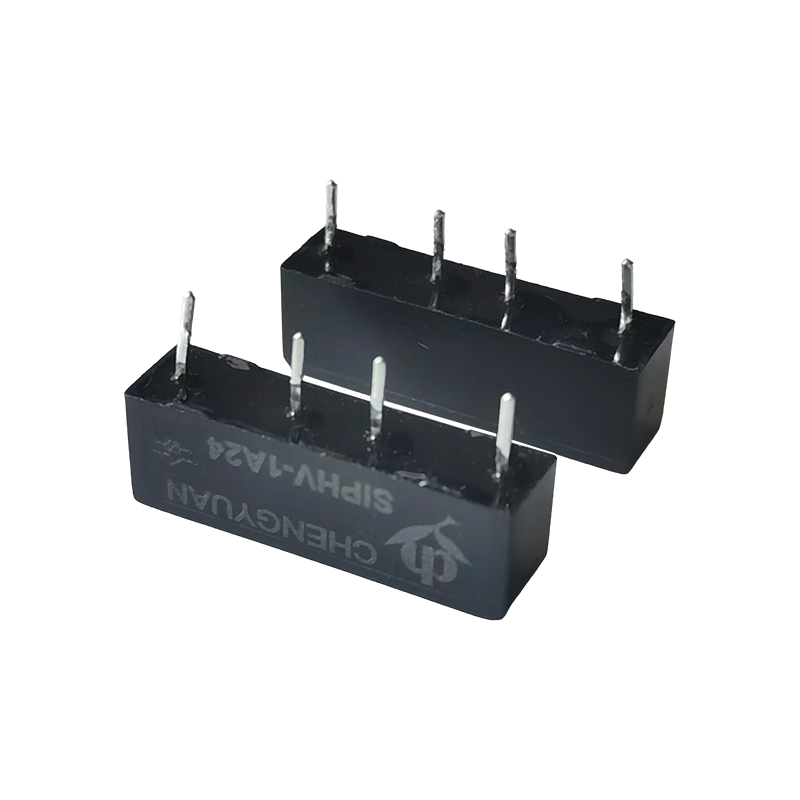

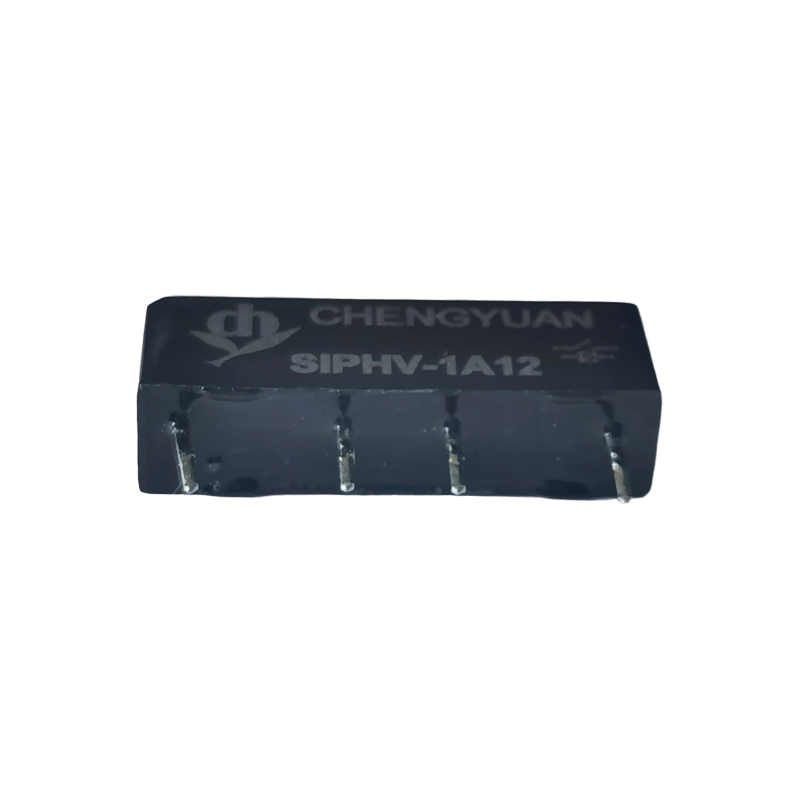

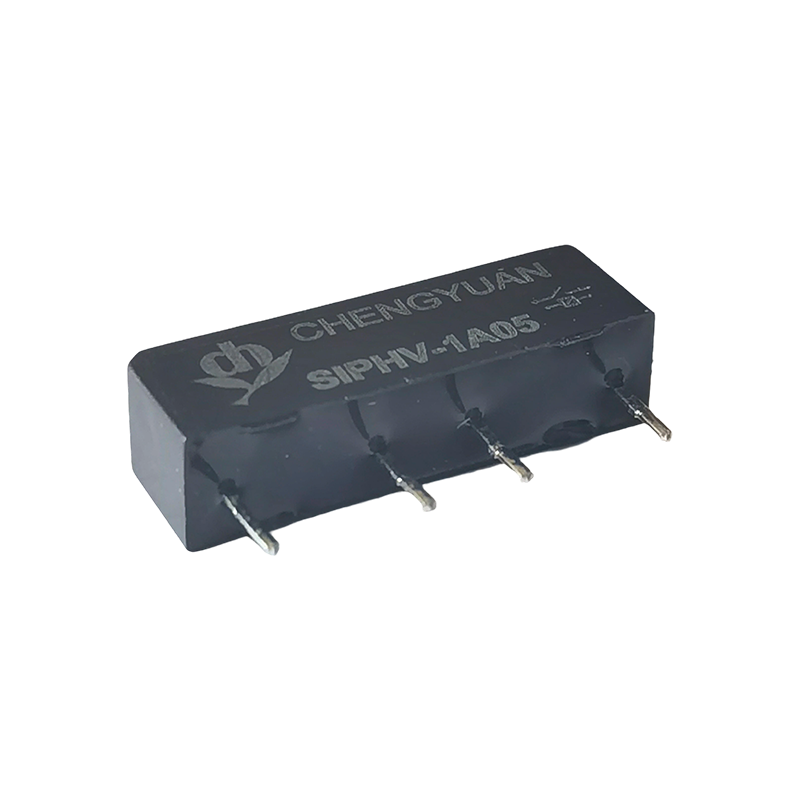

Ürün Özellikleri:
Ultra yüksek voltaj direnci: 4KVDC'ye kadar maksimum nominal voltaj, 1000VAC tepe/VDC yüklere dayanma kapasitesine sahiptir ve tipik rölelerin voltaj direnç seviyesini çok aşar.
Manyetik anahtar teknolojisi: Çekirdek anahtarlama elemanı olarak hızlı anahtarlama hızı, uzun ömür ve düşük temas direnci sunan bir manyetik anahtar kullanır.
Minyatür paketleme: Kompakt SIP (Tek Hatlı Paket) tasarımı, devre kartı alanından önemli ölçüde tasarruf ederek yüksek yoğunluklu montajı kolaylaştırır.
Doğrudan PCB montajı: Güvenli lehimleme ve otomatik üretime uygunluk sağlamak üzere PCB kartları için özel olarak tasarlanmıştır.
Düşük güç tüketimi: 3VDC'den 24VDC'ye kadar bobin voltajı aralığı, çeşitli düşük voltajlı kontrol devrelerine kolayca entegre edilir.
Tipik Uygulamalar:
Yüksek voltaj test ekipmanları: Yüksek voltaj sinyallerini anahtarlamak ve izole etmek için voltaj dayanım test cihazları ve izolasyon test cihazları gibi test cihazlarında kullanılır.
Tıbbi elektronik: Tıbbi ekipmanlardaki yüksek voltaj kontrol bölümleri için uygundur ve güvenli izolasyon sağlar.
Haberleşme ekipmanları: Haberleşme sistemlerinde yüksek gerilim izolasyonu veya anahtarlama gerektiren devre modüllerinde kullanılır.
Hassas ölçüm cihazları, yüksek hassasiyetli ölçüm sistemlerinde yüksek gerilim sinyalinin anahtarlanması için önemli bir bileşen görevi görür.
Endüstriyel otomasyon: Yüksek gerilim kontrol devrelerinde sinyal iletimi ve koruma için kullanılır.
| İletişim Derecelendirmesi |
| İletişim Düzenlemesi | 1A; |
| İletişim Derecelendirmesi | 100W(Maksimum Anahtarlama Gerilimi 350VDC,300VAC) |
| Maksimum Anahtarlama Gerilimi | 1000VAC tepe/VDC |
| Maksimum Anahtarlama Akımı | 1.0A |
| Maksimum Taşıma Akımı | 2,5A |
| Yaşam Beklentisi | 5VDC 10mA 5X108 Ops 1KVDC 1mA 1X105 Ops |
| Bobin Parametresi |
| Bobin gerilimi (VDC) | Bobin Direnci Ω± %10 | Normal Akım(mA) | Serbest bırakma voltajıVDC(Min) (Nominal voltajın %8'i) | Alma Gerilimi VDC (Maks) (Nominal voltajın %75'i) |
| derecelendirildi | Maksimum |
| 5 | 6.50 | 120 | 41.7 | 0.5 | 3.8 |
| 12 | 15.6 | 500 | 24.0 | 1.2 | 9.0 |
| 24 | 31.2 | 2000 | 12.0 | 2.4 | 16.8 |
Dikkat: 1, Nominal bobin voltajından daha düşük herhangi bir bobin voltajının kullanılması rölenin çalışmasını tehlikeye atacaktır.
2, Alma ve bırakma voltajı yalnızca test amaçlıdır ve tasarım kriteri olarak kullanılmamalıdır.
| Çalışma durumu |
| Kontak Direnci | 150mΩ |
| Arıza Gerilimi | Kontaklara bobin | 4000VDC |
| Temas halinde | 4000VDC |
| Yalıtım Direnci | Açık kontaklar 1X1011Ω MIN. Sarılacak kişiler 1X1011Ω MIN. |
| Kapasite | Açık temasta | 1.0pF |
| Bobine açık kontak | 2.0pF |
| Çalışma Süresi | 1,0mS |
| Yayın Zamanı | 0,25mS |
| Çalışma Sıcaklığı | -40°C - 85°C |
| Depolama Sıcaklığı | -40°C - 105°C |
| Lehimleme Sıcaklığı | 5 saniye maksimum 260°C |

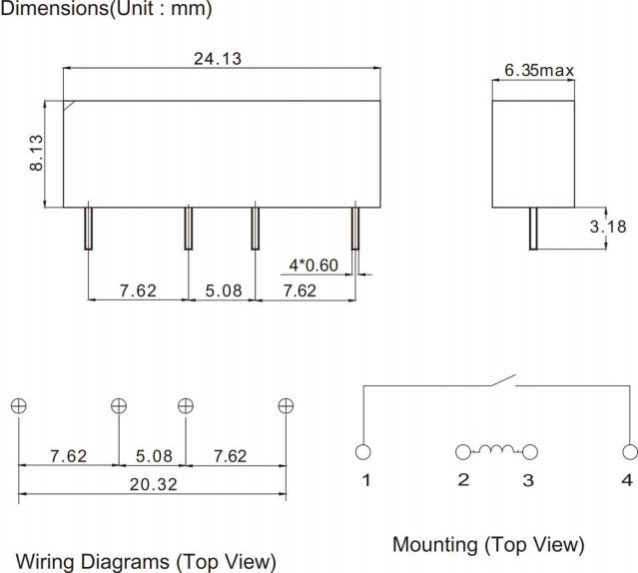

Boyutlar(mm)
| Sipariş bilgileri |
| SIPHV - 1A 12 1 2 3 |
| 1. Parça numarası: SIPHV 2. İletişim Formu:1A 3. Bobin nominal gerilimi (VDC): DC:5,12,24 |
