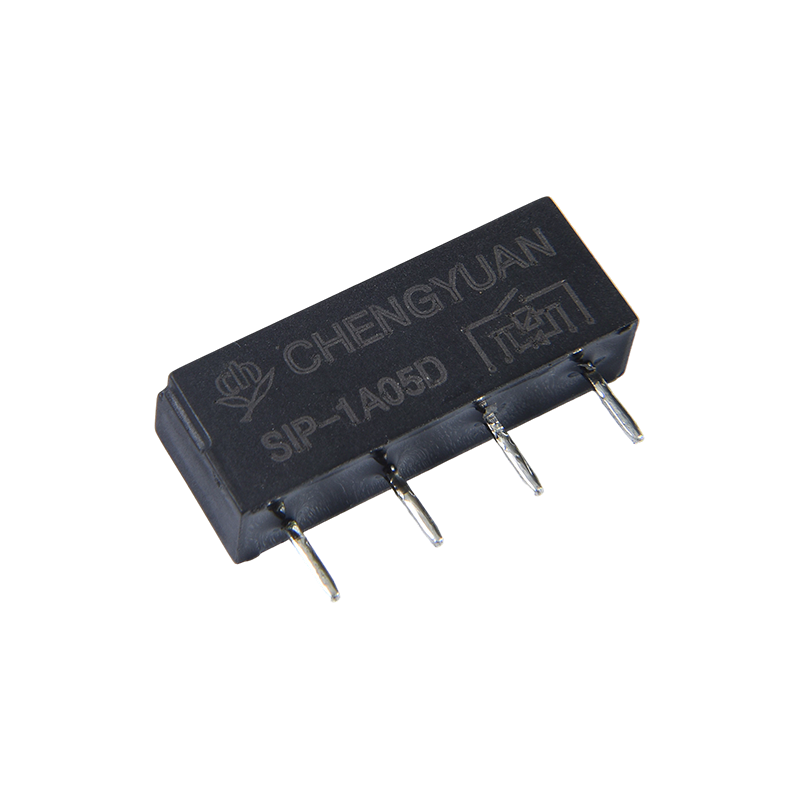

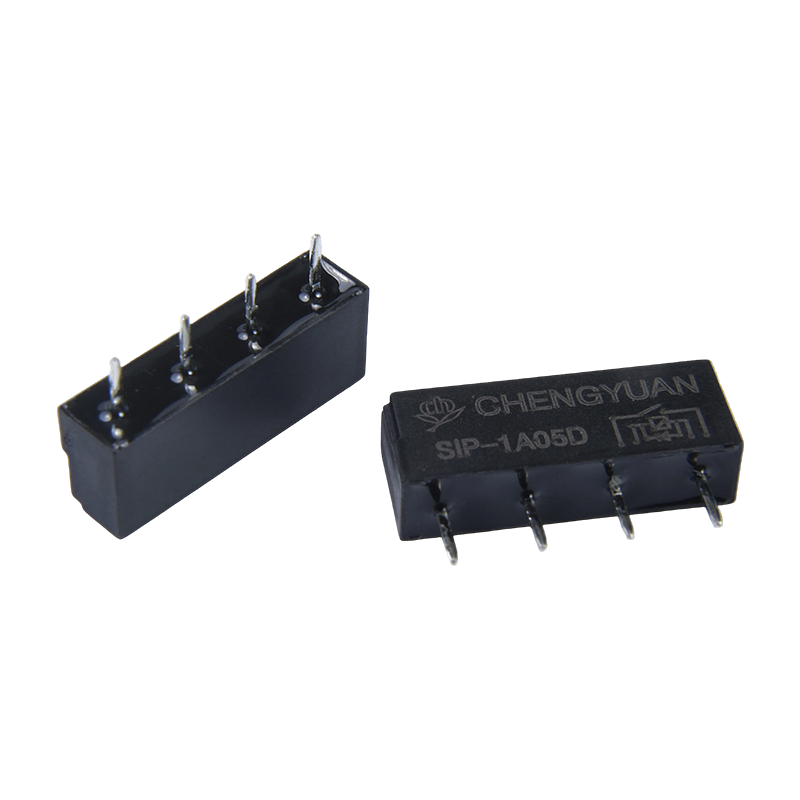

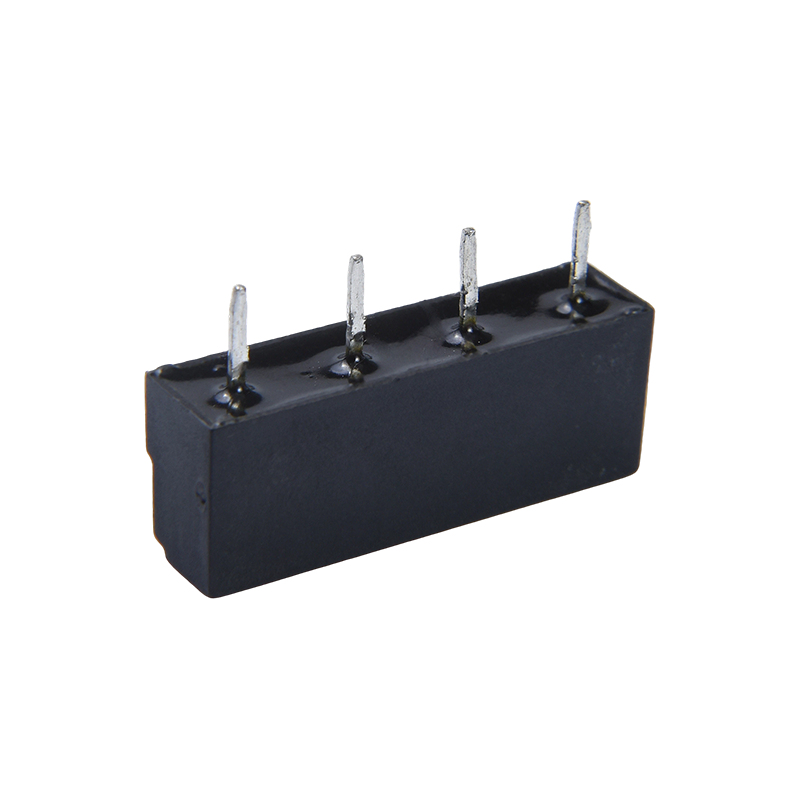

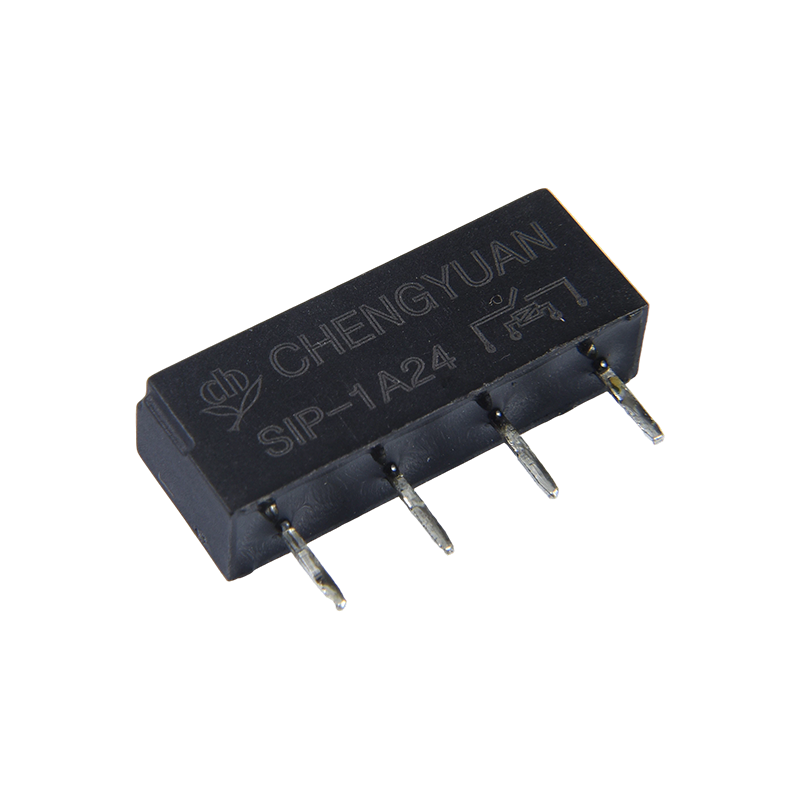

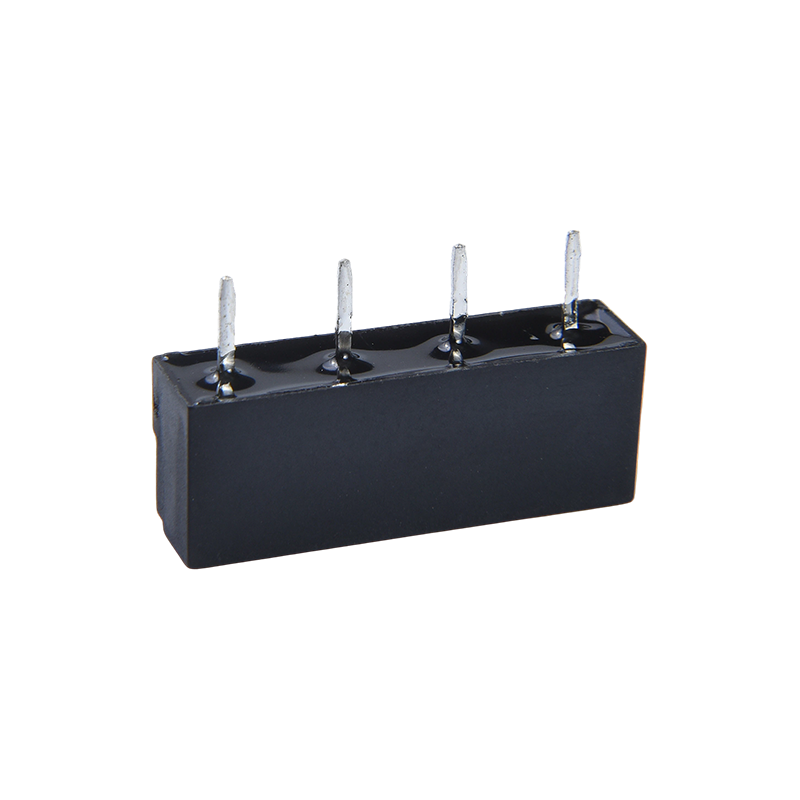

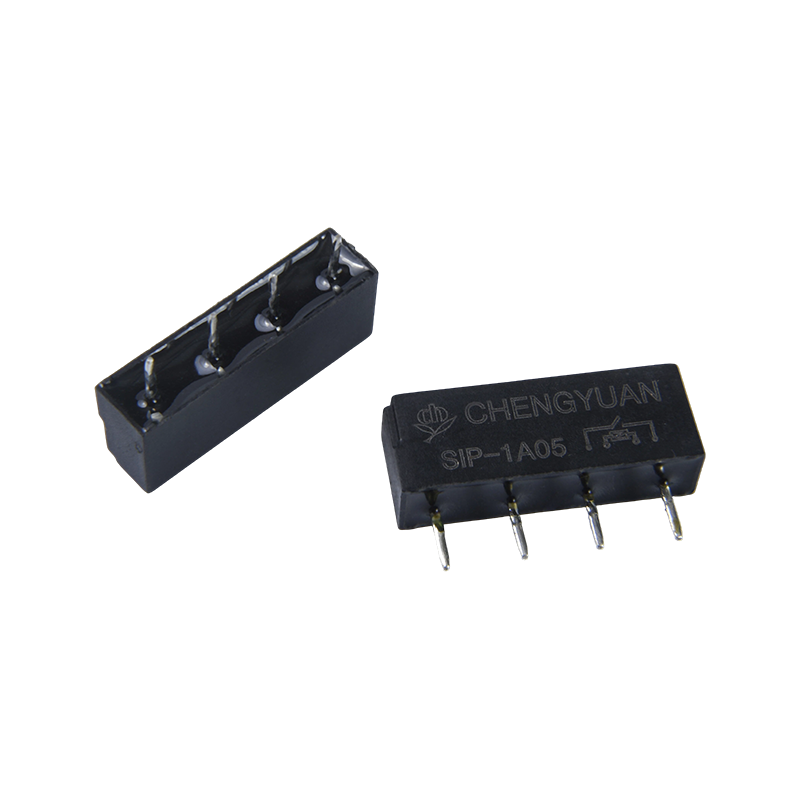

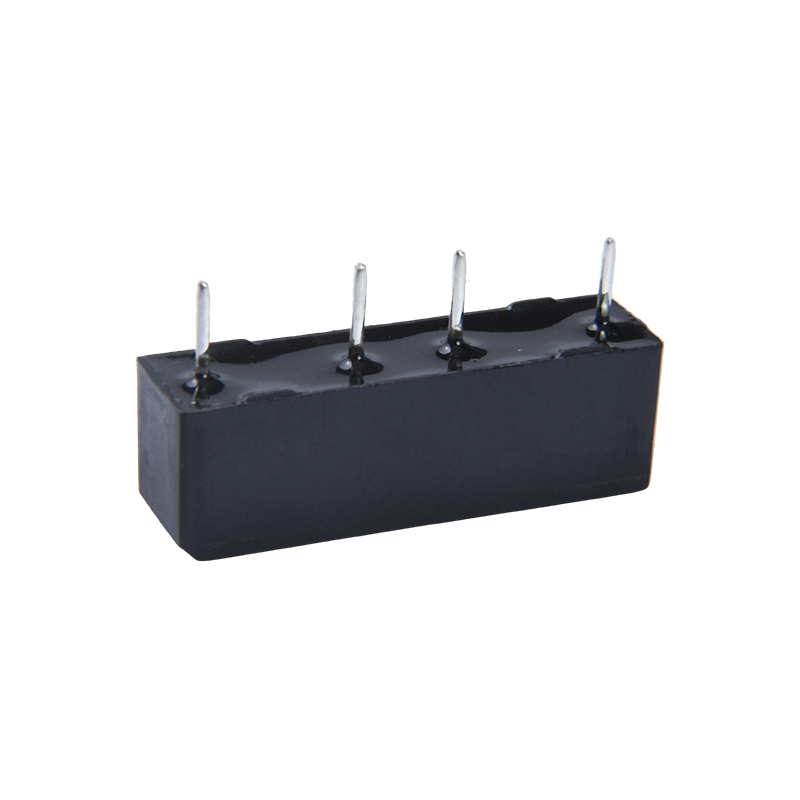

1. Avantajlar
Tamamen Kapalı Kontaklar: Manyetik anahtar inert bir gazla yalıtılmıştır, kontakları tozdan ve oksidasyondan korur, uzun süreli istikrarlı kontak direnci ve son derece yüksek güvenilirlik sağlar.
Yüksek Hızlı Anahtarlama Performansı: Reed anahtarın küçük kütlesi, hızlı sinyal örneklemesi veya anahtarlama gerektiren uygulamalar için uygun olan hızlı çalışmaya (anahtarlama süresi genellikle milisaniye cinsindendir) olanak tanır.
Düşük Güç Tüketimi ve Yüksek İzolasyon: Düşük bobin sürücüsü güç tüketimi, yüksek izolasyon direnci ve kontaklar ile bobin arasındaki voltaj dayanımı, mükemmel sinyal izolasyonu ve anti-parazit özellikleri sağlar.
2. Temel Özellikler
Kontak Kapasitesi: 0,5A @ 125VAC / 24VDC, özellikle düşük seviyeli sinyalleri, sensör sinyallerini veya küçük akım yüklerini anahtarlamak için tasarlanmıştır.
Kompakt Paket: Standart pin aralığına sahip SIP (Tek Sıralı Paket) pin tasarımı, PCB alanından tasarruf sağlar ve otomatik montajı veya yerleştirmeyi kolaylaştırır.
Geniş Sürüş Gerilimi: Bobin, ortak mantık seviyeleri ve kontrol gerilimleriyle uyumlu, 3 ila 24VDC gerilimi destekler.
Uzun Hizmet Ömrü: Sızdırmaz koruma nedeniyle, nominal yük altında mekanik ve elektriksel ömür, aynı boyuttaki açık tip elektromanyetik rölelere göre önemli ölçüde daha yüksektir.
3. Ana Uygulamalar
Test ve Ölçüm Ekipmanı: Yüksek hassasiyetli multimetrelerde, veri toplama kartlarında ve sinyal yolu değiştirme ve çoğullama için otomatik test ekipmanlarında (ATE) kullanılır.
İletişim ve Güvenlik: Programlanabilir anahtarlara, güvenlik alarm sistemlerine ve sinyal izolasyonu ve arayüz anahtarlama devreleri için erişim kontrol sistemlerine entegre edilmiştir.
Tıbbi Elektronik: Tıbbi izleme ekipmanlarında, yüksek izolasyon ve düşük gürültü gerektiren biyoelektrik sinyaller gibi düşük seviyeli analog sinyalleri değiştirmek için kullanılır.
Endüstriyel Kontrol Sinyal İzolasyonu: PLC analog giriş modüllerinde ve sensör arayüzlerinde saha sinyalleri ile kontrol sistemleri arasında elektriksel izolasyon ve koruma sağlar.
İletişim Verileri
| Tür | SIP |
| İletişim materyali | Ru/Rh |
| Temas direnci | ≤ 100mΩ Maks.(1A 16VDC'de) |
| Nominal yük (Dirençli yük) | 0.1A125VAC /0,5A 24VDC |
| Maks. anahtarlama akımı | 0.5A |
| Maks. anahtarlama gerilimi | 200VAC |
| Maks. güç değiştirme | 10VA(AC)/10W(DC) |
| Özellikler |
| Çalışma süresi (nominal bobin voltajında) | 0,55 ms Maks. |
| Yayınlanma zamanı | 0,2 ms Maks. |
| Yalıtım direnci | Min 100MΩ (500VDC'de) |
| Dielektrik dayanım | Açık kontaklar arasında: 1 dakika boyunca 200VAC, 50/60Hz |
| Bobin ve kontak arasında: 1400VAC, 1 dakika boyunca 50/60Hz |
| Titreşim direnci | Yıkıcı | 10-55Hz, 1,5 mm'lik çift genlikte |
| Fonksiyonel | 10-55Hz, 1,5 mm'lik çift genlikte |
| Şok direnci | Fonksiyonel | 20G Min |
| Yıkıcı | 100G Min |
| Dayanıklılık | Mekanik dayanıklılık (10800ops./h) | 100000000 işlem (oda sıcaklığında) |
| Elektrik dayanıklılığı (360 işlem/saat) | 10000000 işlem (oda sıcaklığında) |
| Ortam sıcaklığı | -40°C~ 85°C(yoğuşmasız) |
| Ağırlık | Yaklaşık. 1.6g |
| Nominal gerilim (VDC) | Nominal işletme akım ±%10(mA) | Bobin direnci ±%10(Ω) | Nominal işletim güç | Çalışma voltajı (Maks.) | Serbest bırakma gerilimi (Dk.) | Maks. izin verilen voltaj |
| 3 | 0.012 | 250 | Yaklaşık 0,036W | Nominalin %75'i gerilim | Nominalin %10'u gerilim | Nominal voltajın %130'u |
| 5 | 0.01 | 500 | Yaklaşık 0,05W |
| 12 | 0.012 | 1000 | Yaklaşık 0,144W |
| 24 | 0.012 | 2000 | Yaklaşık 0,288W |
Yukarıda gösterilen veriler başlangıç değerleridir. Bobinin aşırı ısınmasını önlemek için bobine izin verilen maksimum voltajı 10 dakikadan fazla uygulamayın.

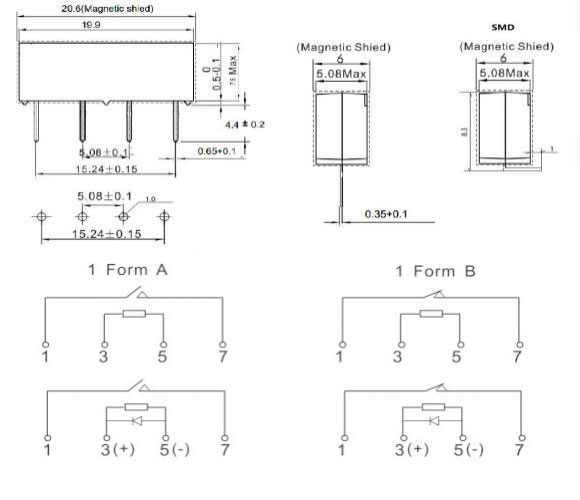

Anahat boyutu, Kablolama şeması, PCB düzeni (Birim:mm)
Sipariş Bilgileri
SIP - 1 - A - 05 - D - M - SMD
3
1: Tür: SIP
2: Kutup Sayısı: 1-1 Kutup
3: İletişim Düzenlemesi: C C'den ; H A'dan; B B'den
4: Nominal Gerilim: 3,5, 12, 24VDC
5: Bobin geçici baskılaması: DDiyotlu; NIL: Standart
6: Koruyucu kapaklı: M ， NIL Standardı
7: SMD, NIL Standardı
Yasal Uyarı: Şartname yalnızca referans amaçlıdır. Teknik özellikler önceden haber verilmeksizin değiştirilebilir.
Olası her uygulama için tüm performansı ve tüm parametreleri değerlendiremedik. Bu nedenle kullanıcıların seçim yapmak için doğru konumda olmaları gerekir.
Kendi uygulamalarına uygun ürün. Mühürlü röleler için, kurulum ve temizlik sonrasında, lütfen kullanmadan önce kasadaki havalandırma deliğini açın. Herhangi bir sorunuz varsa teknik hizmetler için lütfen Chengyuan ile iletişime geçin. Ancak hangi ürünün kullanılması gerektiğinin belirlenmesi kullanıcının sorumluluğundadır.
