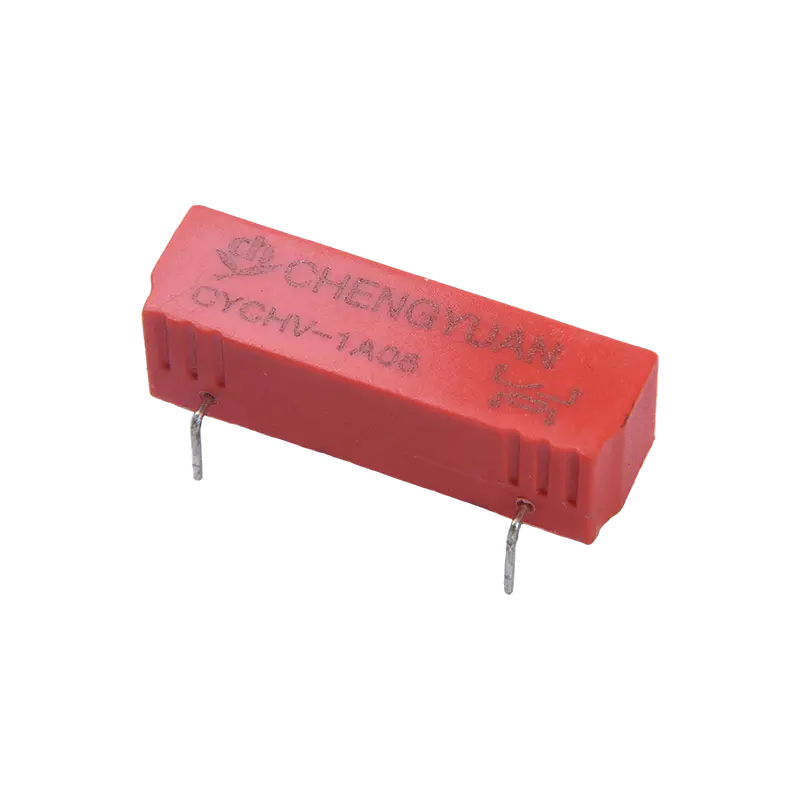

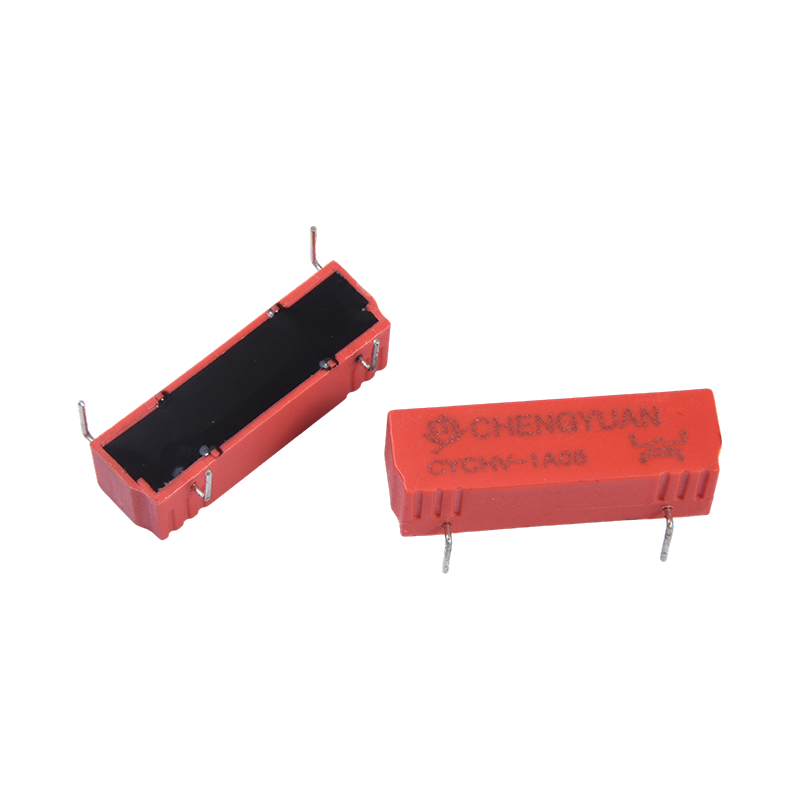

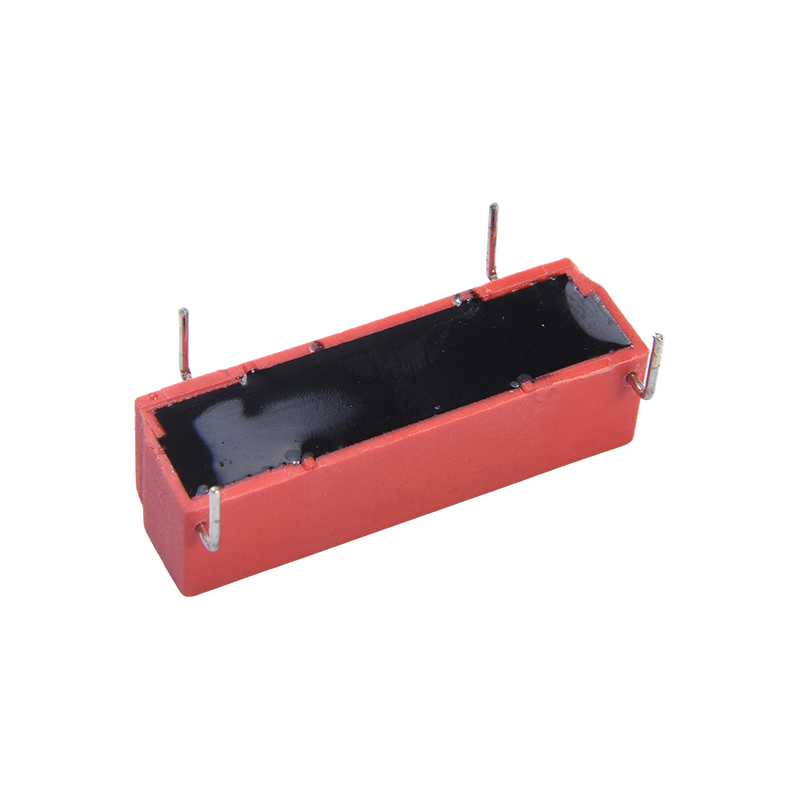

I. Ürün Yapısı ve Kurulum Özellikleri
1. Çekirdek Yapısı: Yüksek ve alçak gerilim devrelerinin etkin izolasyonunu sağlayarak, kapalı bir cam tüp manyetik küçük indükleme anahtarı yapısı kullanır; bu yapı, küçük indükleme anahtarını kontrol etmek için bir manyetik alan kullanır;
2. Minyatürleştirilmiş Tasarım: Kompakt boyut, PCB montajına uygun, dahili kurulum alanından tasarruf sağlayan ve yüksek yoğunluklu yerleşimleri kolaylaştıran;
3. Performans Kararlılığı: Yüksek hassasiyet, uzun mekanik ömür ve çevresel müdahalelere karşı güçlü direnç özellikleriyle karmaşık çalışma koşullarında kararlı çalışmayı sağlar.
II. Temel İşlevler ve Uygulanabilir Senaryolar
1. Temel İşlevler: Yüksek gerilim devrelerinin izolasyonunu, anahtarlanmasını ve kontrolünü sağlarken aynı zamanda patlamaya dayanıklı/neme dayanıklı uygulamalara uygun sinyal algılama, düşük güç tüketimi kontrolü ve yüksek güvenilirlikli anahtarlama işlevleri sunar;
2. Yeni Enerji Alanı: Elektrikli araçlarda, şarj yığınlarında, invertörlerde, enerji depolama ekipmanlarında vb. izolasyon tespit ve akım yönetim sistemlerine uygulanabilir.
3. Test ve Enstrümantasyon Alanı: Aletler için yüksek voltaj izolasyon uygulamalarında, yüksek voltajlı güç kaynaklarında ve diğer test alanlarında kullanılır;
4. Diğer Yüksek Gerilim Senaryoları: Otomatik test ekipmanları (ATE), tıbbi cihazlar, fotovoltaikler, baz istasyonları ve yüksek gerilim izolasyonu ve güvenilir anahtarlama gerektiren diğer uygulamalar için uygundur. IV. Temel Avantajlardan Yararlanma
1. Ultra yüksek voltaj direnci: Mükemmel yalıtım özellikleri ve kontaklar ve bobinler arasındaki üstün voltaj dayanım performansı, yüksek voltajlı ortamlarda güvenli çalışmayı sağlar.
2. Minyatürleştirme ve yüksek voltaj uyumluluğu: Kompakt boyutta yüksek voltaj anahtarlama yetenekleri elde ederek ekipmanın minyatürleştirilmesi ve yüksek voltaj kontrolünün ikili taleplerini karşılar;
3. Geniş uygulama yelpazesi: Yeni enerji, test cihazları, tıbbi ekipman ve iletişim gibi çok sayıda yüksek voltaj uygulama alanını kapsayarak güçlü çok yönlülük sunar.
4. Uzun kullanım ömrü ve yüksek güvenilirlik: Uzun mekanik ömür, yüksek hassasiyet ve yetkili sertifikalar, ekipman bakım maliyetlerini ve arıza risklerini azaltır.
| İletişim Verileri |
| Tür | CYCHV |
| İletişim materyali | Rodyum alaşımları |
| İletişim Düzenlemesi | 1A |
| Temas direnci | ≤ 150 mΩ Maks.(1A 16VDC'de) |
| Nominal yük (Dirençli yük) | 10mA 1500VDC/ 15mA 1000VDC / 1A 30VDC |
| Maks. anahtarlama akımı | 1A |
| Maks. anahtarlama gerilimi | 1500VAC/1000VDC |
| Maks. Akım Taşıma | 2.5A |
| Özellikler |
| Çalışma süresi (nominal bobin voltajında) | ≤ 1,5 ms Maks. |
| Yayınlanma zamanı | ≤ 0,5 ms Maks. |
| Yalıtım direnci | Min 10000MΩ (100VDC'de, RH<%45) |
| Dielektrik dayanım | Açık kontaklar arasında: Standart3000VDC Yüksek basınç tipi3500VDC |
| Bobin ve kontak arasında:7000VDC |
| Titreşim direnci | 10-55Hz,20g |
| Şok direnci | 1/2 yarım sinüs dalgası, 11 ms, 3 eksenel, 30G |
| Dayanıklılık | Mekanik dayanıklılık (10800ops./h) | 100000000 işlem (oda sıcaklığında) |
| Elektriksel dayanıklılık (360ops./h) | 100000 işlem (oda sıcaklığında) |
| Ortam sıcaklığı | -40°C~ 105°C |
| Ağırlık | Yaklaşık. 4.5g |
| Bobin Verileri (20°C'de) |
| Nominal gerilim (VDC) | Nominal işletme akım ±%10(mA) | Bobin direnci ±%10(Ω) | Nominal işletim güç | Çalışma voltajı (Maks.) | Serbest bırakma voltajı (Dk.) | Maks. izin verilen voltaj |
| 5 | 40 | 120 | 0.2 | Nominalin %75'i gerilim | Nominalin %5'i gerilim | Nominal voltajın %130'u |
| 12 | 24 | 500 | 0.288 |
| 24 | 12 | 2000 | 0.288 |
Yukarıda gösterilen veriler başlangıç değerleridir. Bobinin aşırı ısınmasını önlemek için bobin üzerinde izin verilen maksimum voltajı 10 dakikadan fazla uygulamayın.

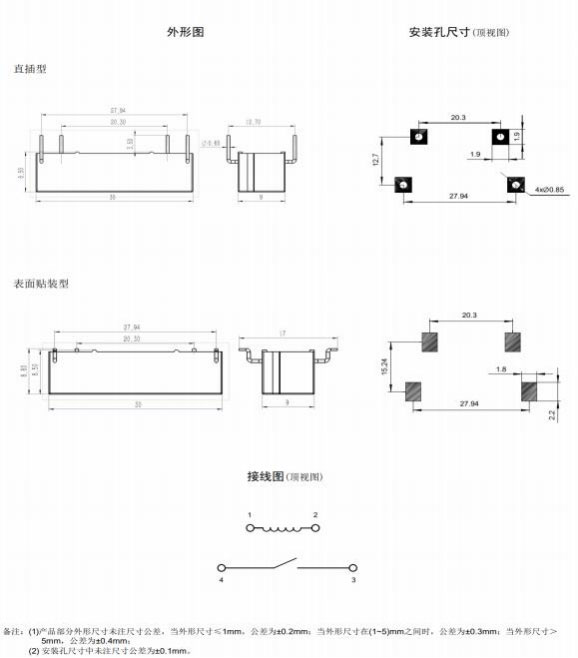

Anahat boyutu, Kablo şeması, PCB düzeni (Birim:mm)
Sipariş Bilgileri
CYCHV - 1 A - 12VDC - S - XX
1 2 3 4 5 6
1: Tür: CYCHV
2: Kutup Sayısı: 1-1 Kutup
3: İletişim Düzenlemesi: A'dan A'ya
4: Nominal Voltaj: 5,12,24VDC

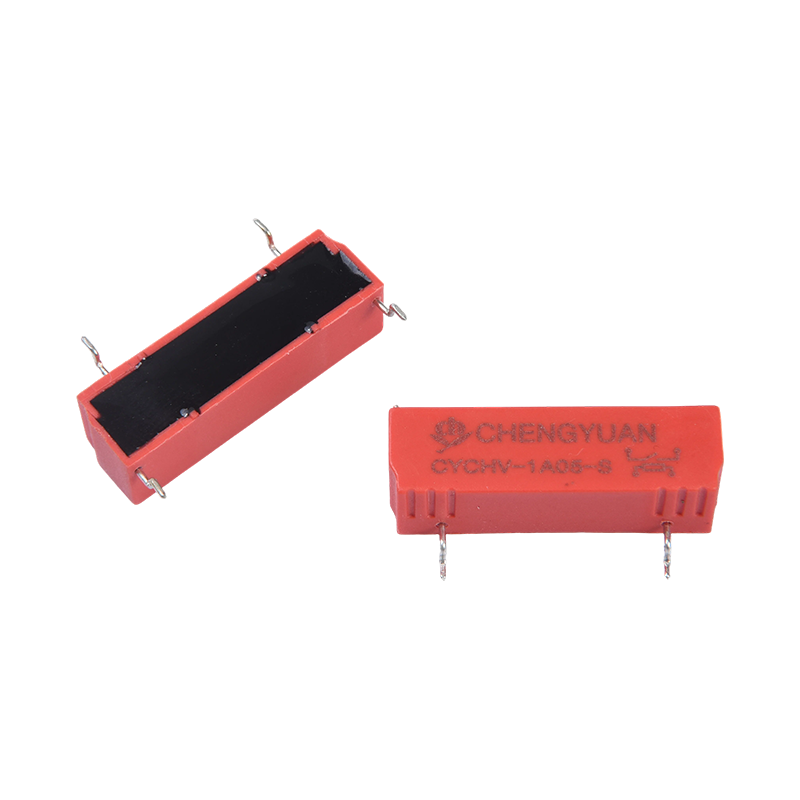

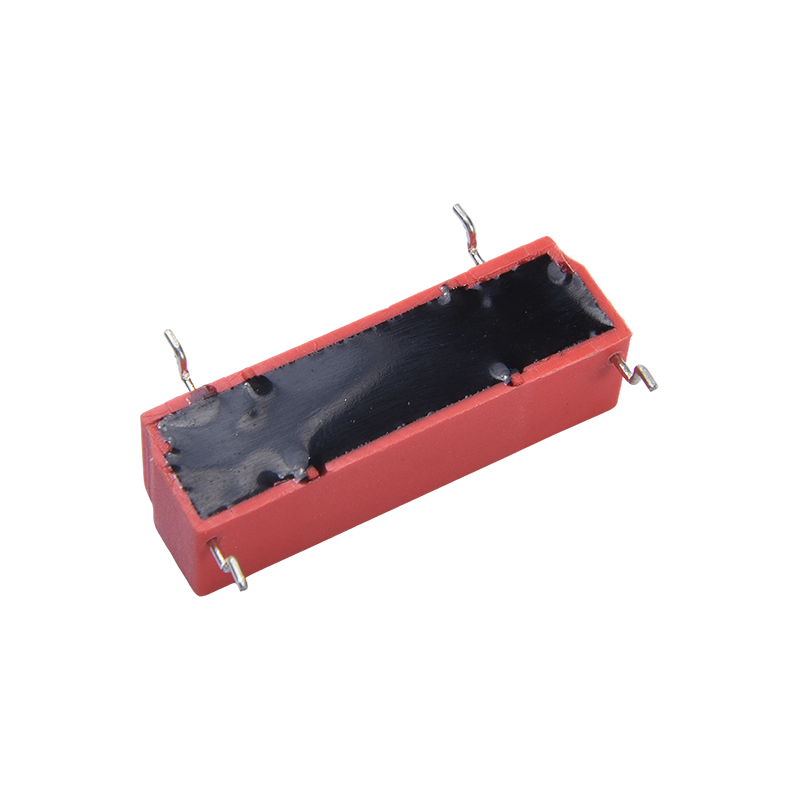

5: Montaj formu: (THT) ; S （ SMT）
6: Özel Parametre: Nil-Standart tür
Harf veya sayı-Özel gereksinim
Sorumluluk reddi beyanı: Şartname yalnızca referans amaçlıdır. Teknik özellikler önceden bildirimde bulunulmaksızın değiştirilebilir.
Olası her uygulama için tüm performansı ve tüm parametreleri değerlendiremedik. Bu nedenle, kullanıcıların seçim yapmak için doğru konumda olmaları gerekir.
kendi uygulamaları için uygun ürün. Yalıtılmış röleler için, kurulum ve temizlikten sonra lütfen kullanmadan önce kutudaki havalandırma deliğini açın. Herhangi bir sorunuz varsa teknik hizmetler için lütfen Chengyuan ile iletişime geçin. Ancak hangi ürünün kullanılması gerektiğini belirlemek kullanıcının sorumluluğundadır.
