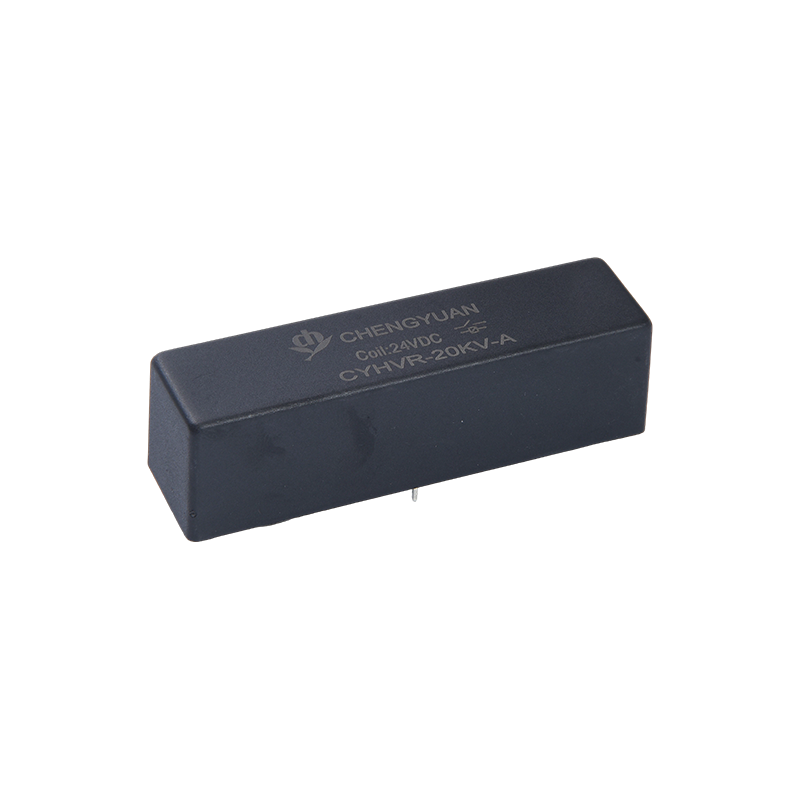

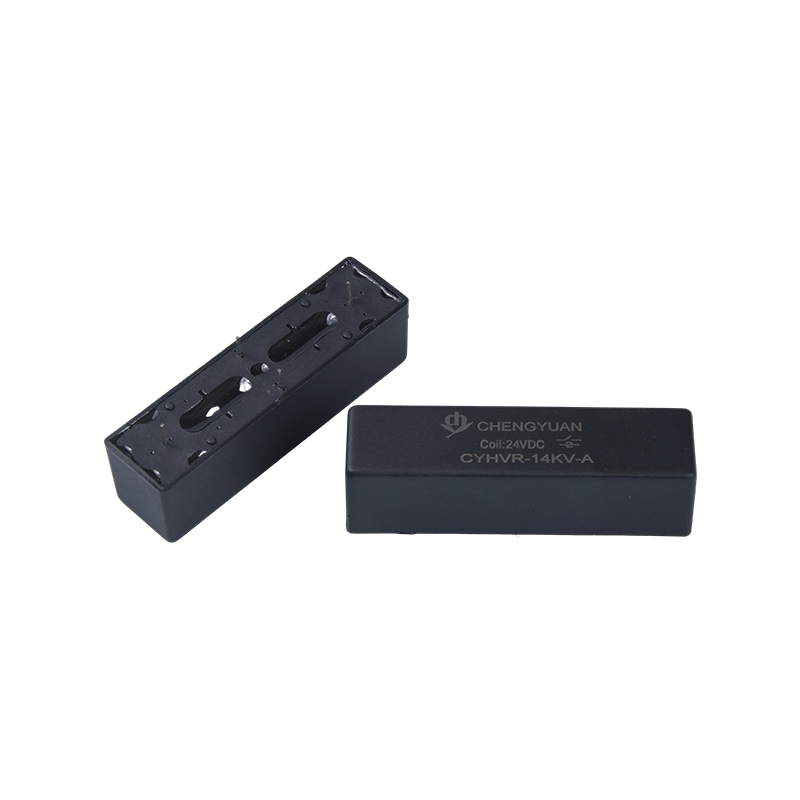

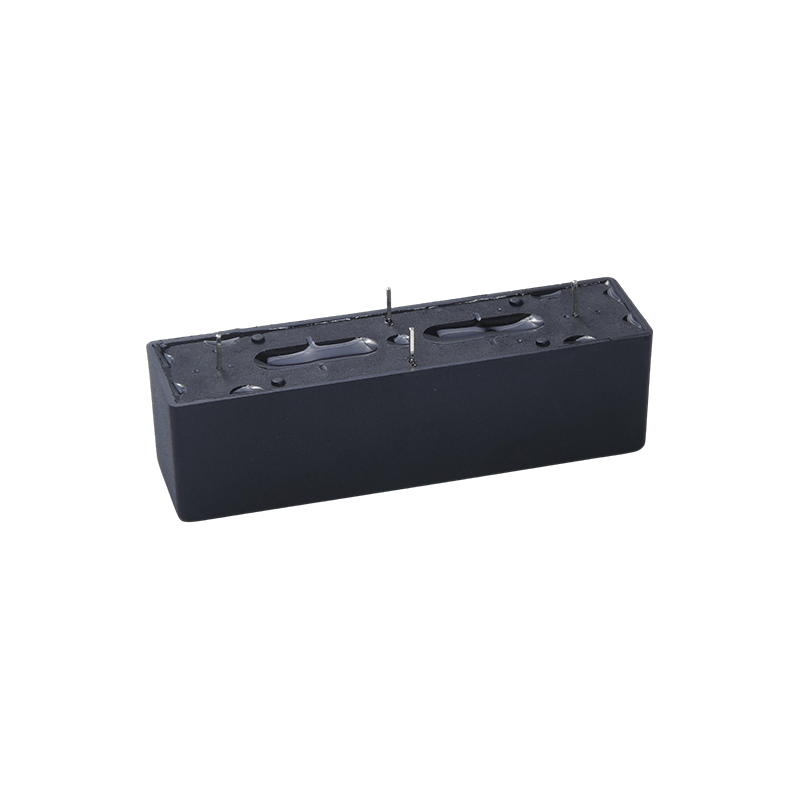

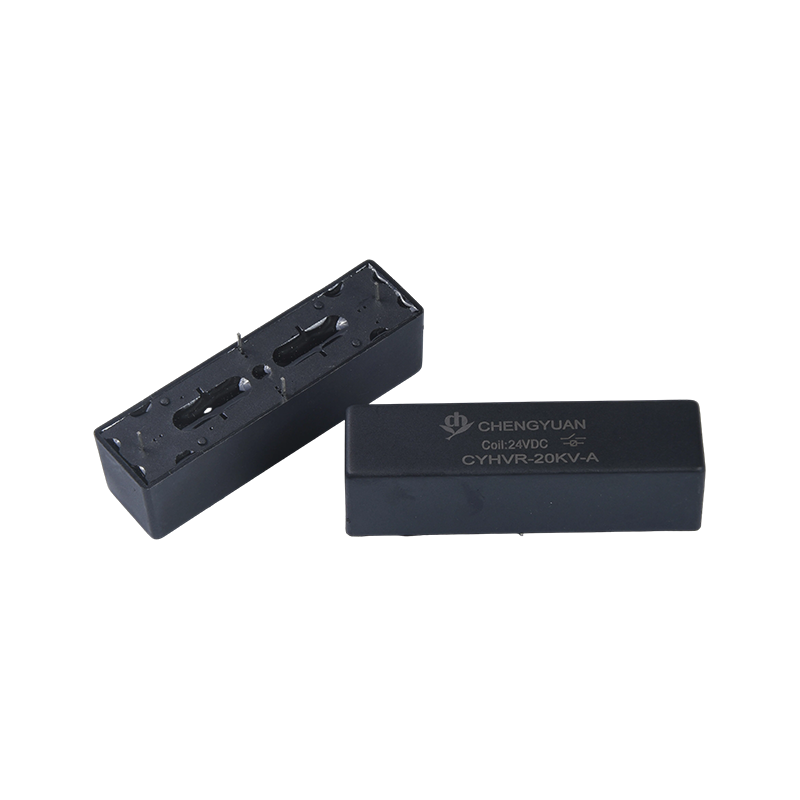

Ürün Özellikleri:
Yüksek Akım Anahtarlama: Yüksek voltajlı ortamlarda bile 3A yük kapasitesini korur, yüksek voltaj ve yüksek akımın bir arada bulunduğu anahtarlama gereksinimlerini destekler.
Güvenilir İzolasyon Performansı: Mükemmel sinyal izolasyonu sağlamak ve kontrol sisteminin güvenliğini sağlamak için manyetik anahtar teknolojisini kullanır.

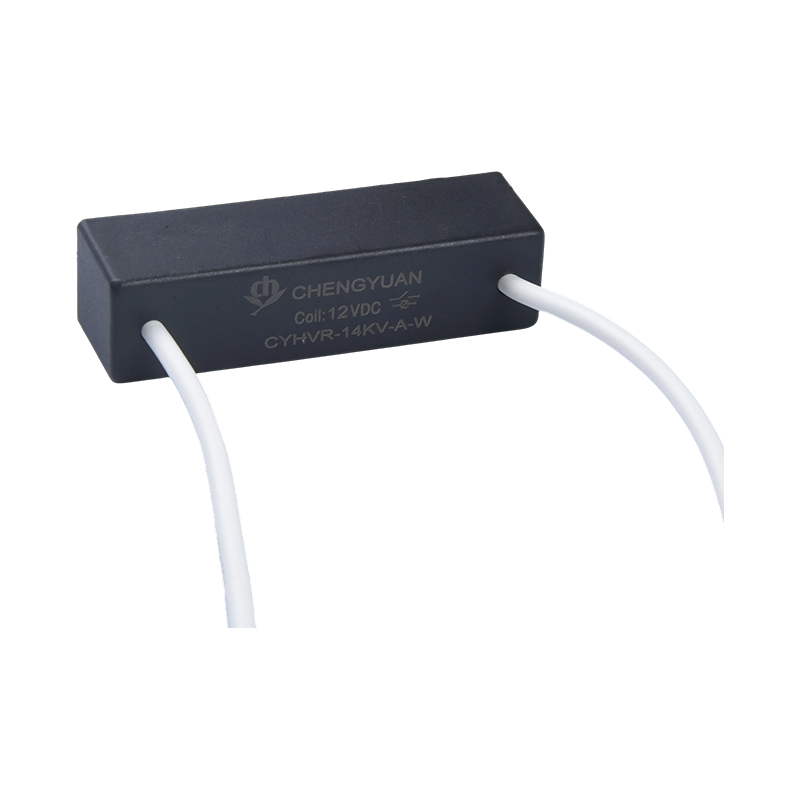

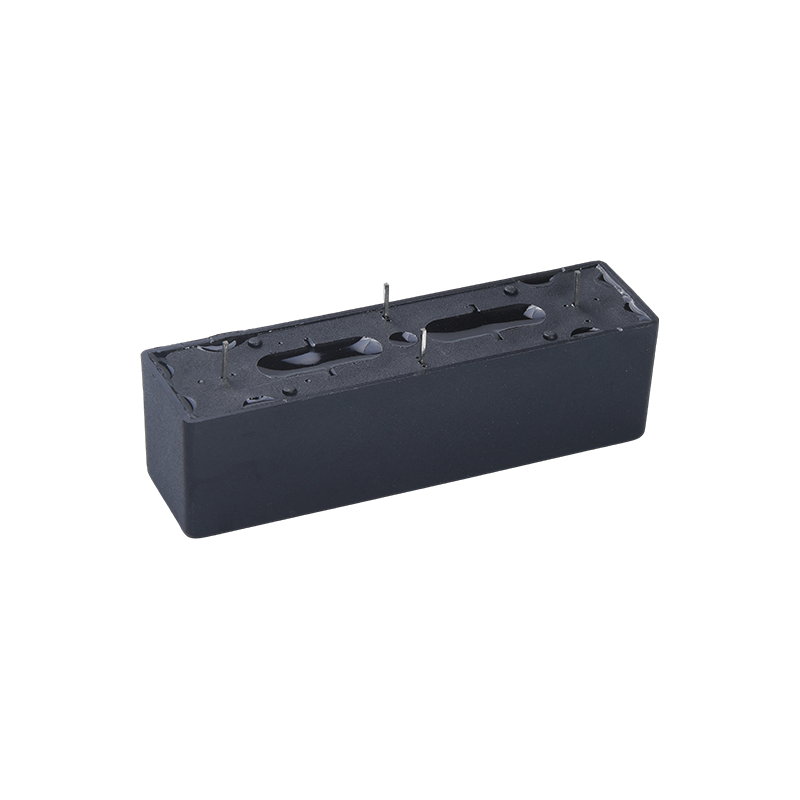

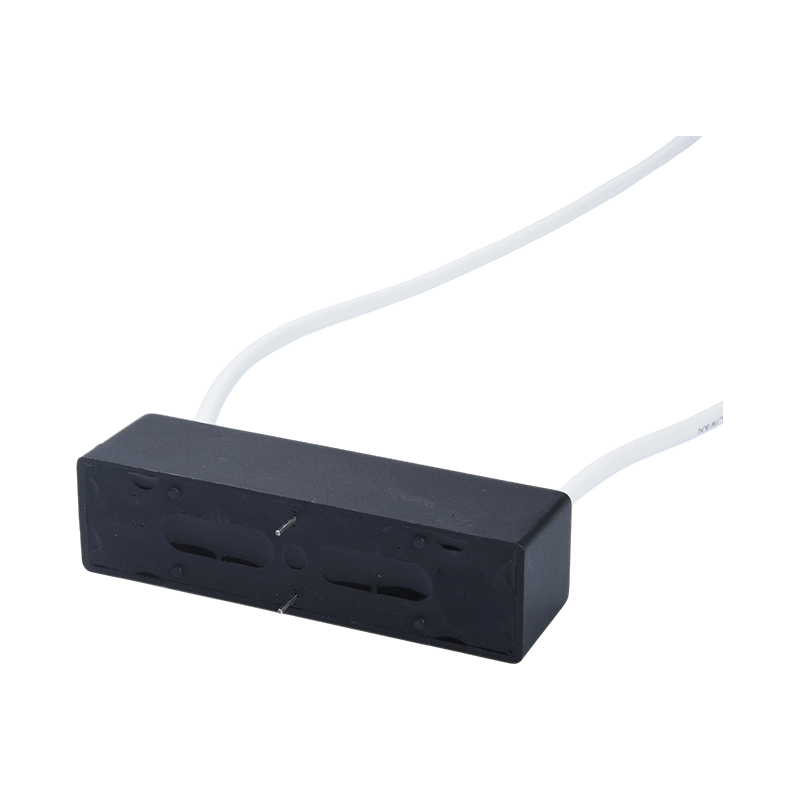

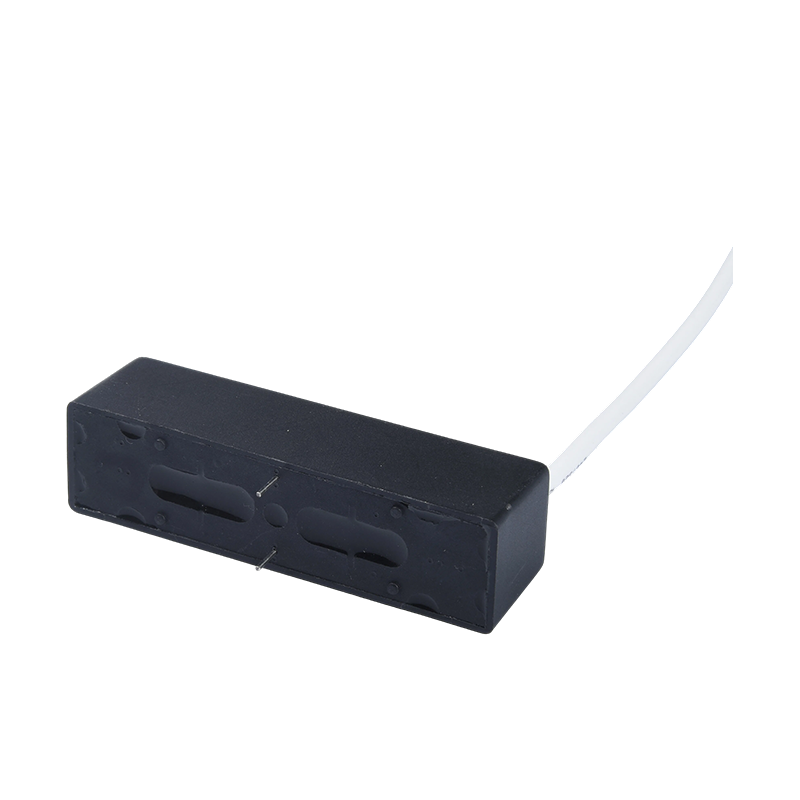

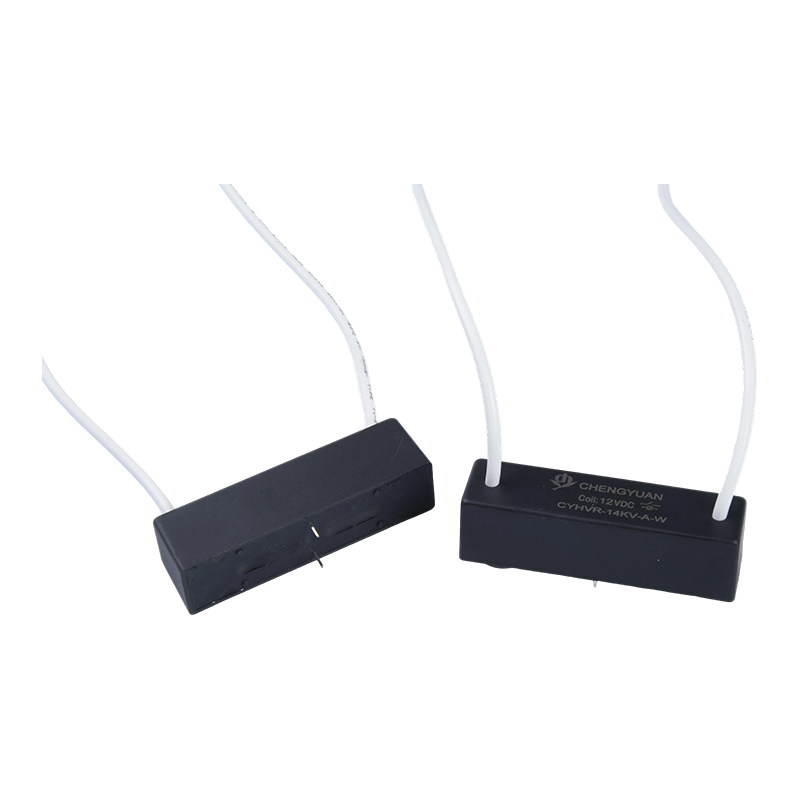

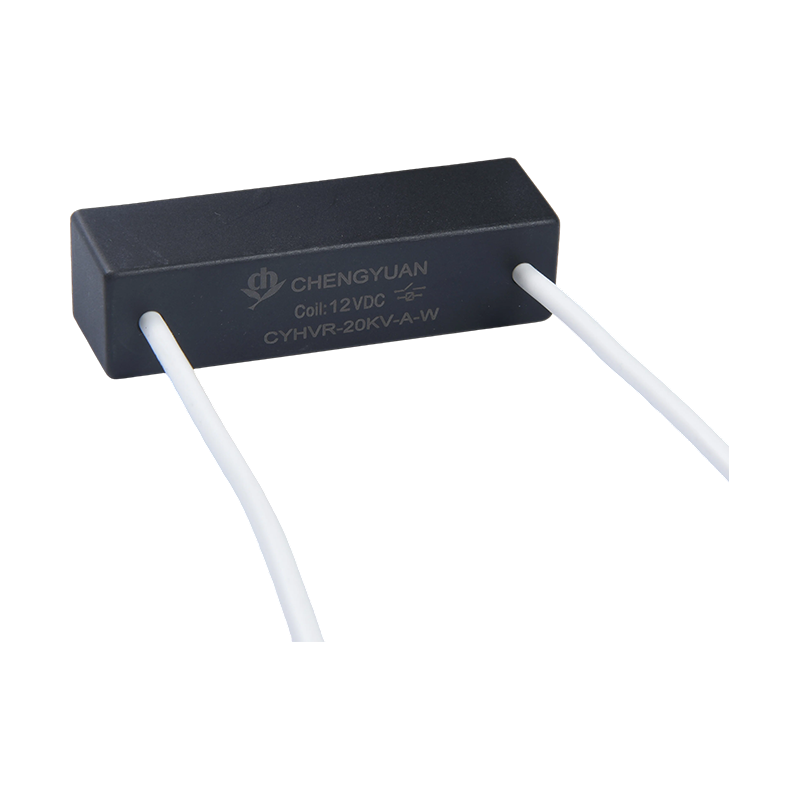

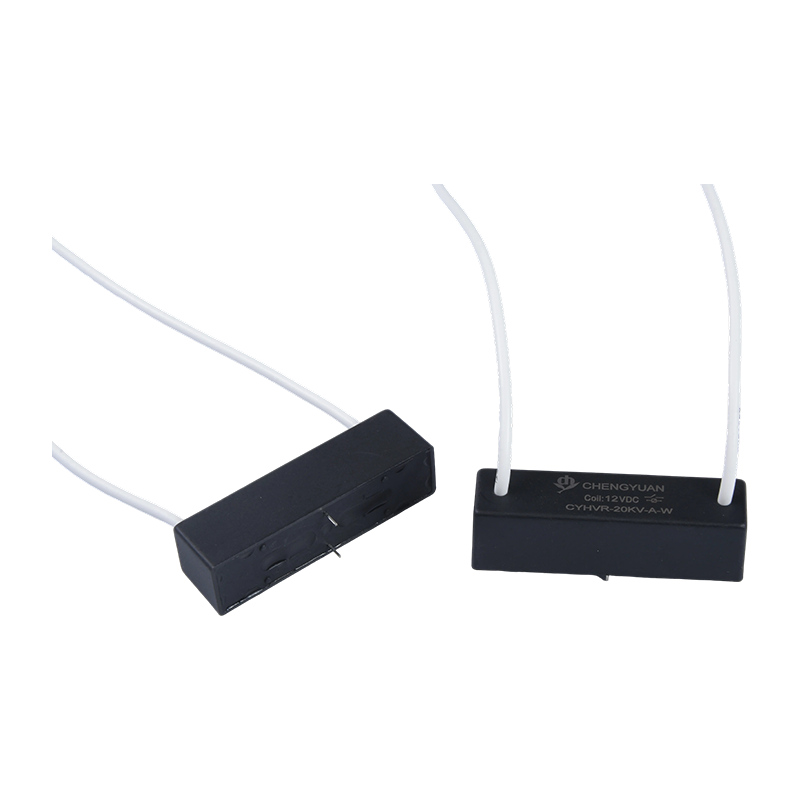

Esnek Kurulum Seçenekleri: İki konfigürasyonda mevcuttur: farklı devre kartı düzenlerine ve yüksek voltaj kaçak mesafesi gereksinimlerine uyum sağlayan PCB tipi ve kablolu tip PCB.
Geniş Bobin Gerilimi Aralığı: Bobin gerilimi 5VDC ile 24VDC arasında değişir ve standart kontrol devreleriyle uyumluluğu kolaylaştırır.
Tipik Uygulamalar:
Yeni Enerji Sistemleri: Fotovoltaik (PV) invertörlerde ve enerji depolama sistemlerinde, yüksek gerilim DC baralarının anahtarlanması ve şarj ve deşarjın kontrol edilmesi için kullanılır.
Yüksek Gerilim Test Ekipmanı: Dayanım gerilimi testi ve yalıtım tespiti için yüksek gerilim test cihazlarında çekirdek anahtarlama bileşeni olarak görev yapar.
Güç Elektroniği: Yüksek gerilim güç dönüştürücülerinde otomatik devre koruması ve kontrolü sağlar.
Havacılık: Aviyonik ekipmanlardaki yüksek voltaj kontrol devreleri için uygundur ve katı güvenlik standartlarını karşılar.
Endüstriyel Yüksek Gerilim Kontrolü: Endüstriyel otomasyonda yüksek gerilim ekipman koruması ve devre anahtarlama kontrolü için kullanılır.
| İletişim Derecelendirmesi |
| İletişim Düzenlemesi | 1 Form A 1 Form B |
| İletişim Derecelendirmesi | 50W |
| Maks. Anahtarlama Gerilimi (DC veya AC PEAK) Maks | DC.7.5KV, |
| Arıza Gerilimi Min. | DC.10KV |
| Maksimum Anahtarlama Akımı | 2.0A |
| Maks. Akım Taşıma | 3.0A |
| Operasyon Ömrü | Elektrik | DC.10000V-1mA 0,5X106 MIN İşlemler(R.L.) |
| Mekanik | 1*108 MIN İşlemler(R.L.) |
| Bobin Parametresi (23°C) |
| Bobin voltajı (VDC) | Bobin Direnç Ω± %10 | Normal Akım(mA) | Bırakma gerilimi VDC(Min) (Nominal voltajın %10'u) | Alma Gerilimi VDC(Maks.) (Nominal voltajın %80'i) |
| derecelendirildi | Maksimum |
| 5 | 6.5 | 50 | 100.0 | 0.5 | 4.0 |
| 12 | 15.6 | 200 | 60.0 | 1.2 | 9.6 |
| 24 | 31.2 | 720 | 33.3 | 2.4 | 19.2 |
Dikkat: 1, Nominal bobin voltajından daha düşük herhangi bir bobin voltajının kullanılması rölenin çalışmasını tehlikeye atacaktır.
2. Alma ve bırakma voltajı yalnızca test amaçlıdır ve tasarım kriteri olarak kullanılmamalıdır.
| Çalışma durumu |
| İletişim Direnci | 150mΩ |
| Arıza Gerilimi | Kişileri Aç | DC10KV |
| COIL ile iletişim kurun | DC20KV |
| Yalıtım Direnci | Kişileri Aç | Açık kişiler 1X109ΩMIN.(DC.100V) |
| COIL ile iletişim kurun | Bobin için kontaklar 1X109ΩMIN.(DC.100V) |
| Elektromotor Kapasitans | 2,0pF MAKS. |
| Çalışma Süresi | 4.0mS |
| Yayın Zamanı | 2,0mS |
| Titreşim | 20G(0~55Hz.1,5mm) |
| Şok | 30G(11mS,1/2Sin Dalgası) |
| Çalışma Sıcaklığı | -20°C - 70°C |
| depolama sıcaklığı | -35°C - 90°C |
| Lehimleme Sıcaklığı | 5 saniye maksimum 260°C |

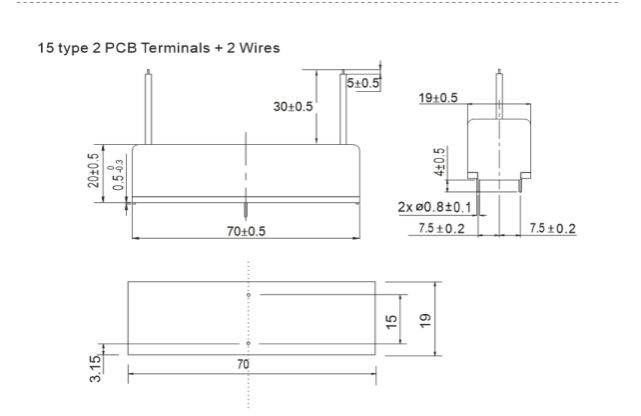

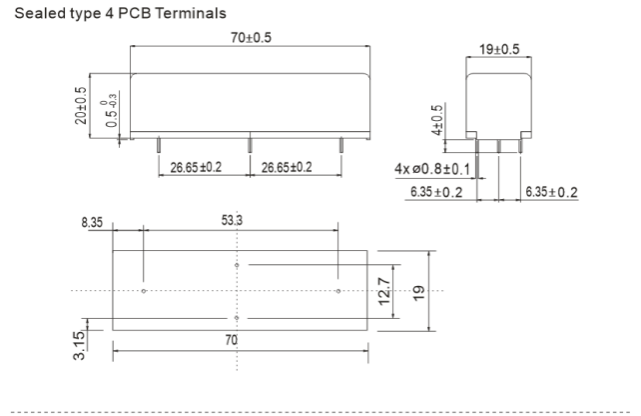

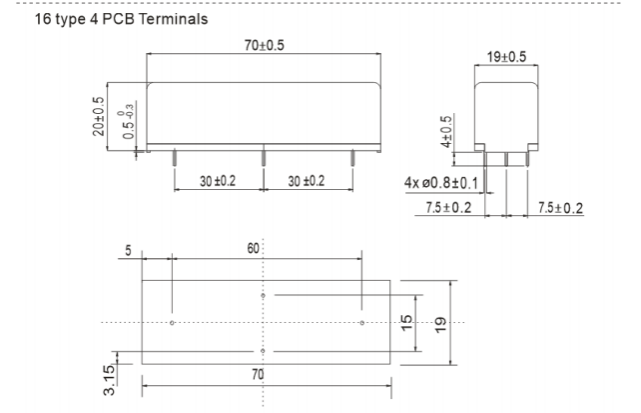

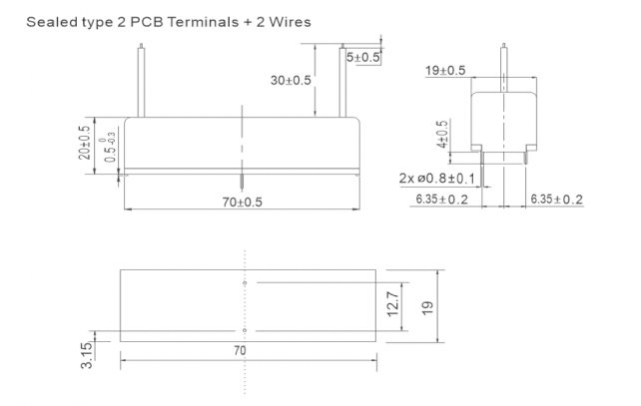

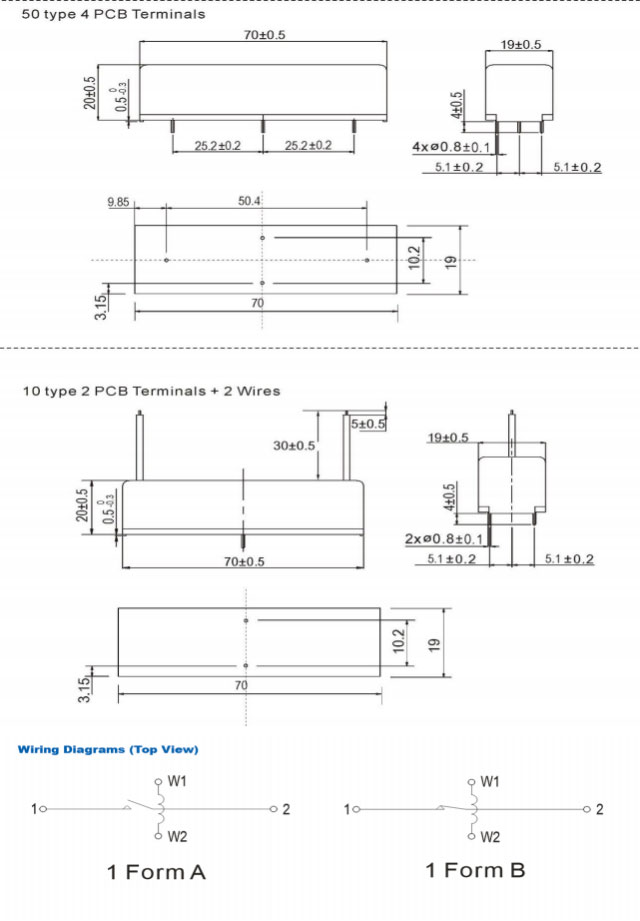

Boyutlar (mm/İnç)
| Sipariş bilgileri |
| CYHVR- 12 - A - 14K - W - 15 1 2 3 4 5 6 |
| 1, ürün numarası: CYHVR 2, Bobin nominal voltajı (V): DC: 12,24 3, İletişim Formu:A: Normal Açık, B: Normal Kapalı 4, Arıza Gerilimi Min: DC:10 KV 5, Terminal Tipi: NIL: PCB tipi, W: PCB Teli 6. Terminal mesafesi: NIL: Mühürlü tip,15:15 tipi,16:16 tipi,10:10 tipi, 50:50 tipi |
1. Breakdown Voltage Is DC.15KV
2, PCB tipi, PCB Tel tipi
| İletişim Derecelendirmesi |
| İletişim Düzenlemesi | 1 Form A 1 Form B |
| İletişim Derecelendirmesi | 50W |
| Maks. Anahtarlama Gerilimi (DC veya AC PEAK) Maks | DC.10KV, |
| Arıza Gerilimi Min. | DC. 15KV |
| Maksimum Anahtarlama Akımı | 2.0A |
| Maks. Akımı Taşı | 3.0A |
| Operasyon Ömrü | Elektrik | DC.10000V-1mA 0.5X106 MIN Operations(R. L.) |
| Mekanik | 1*108 MIN İşlemler(R.L.) |
