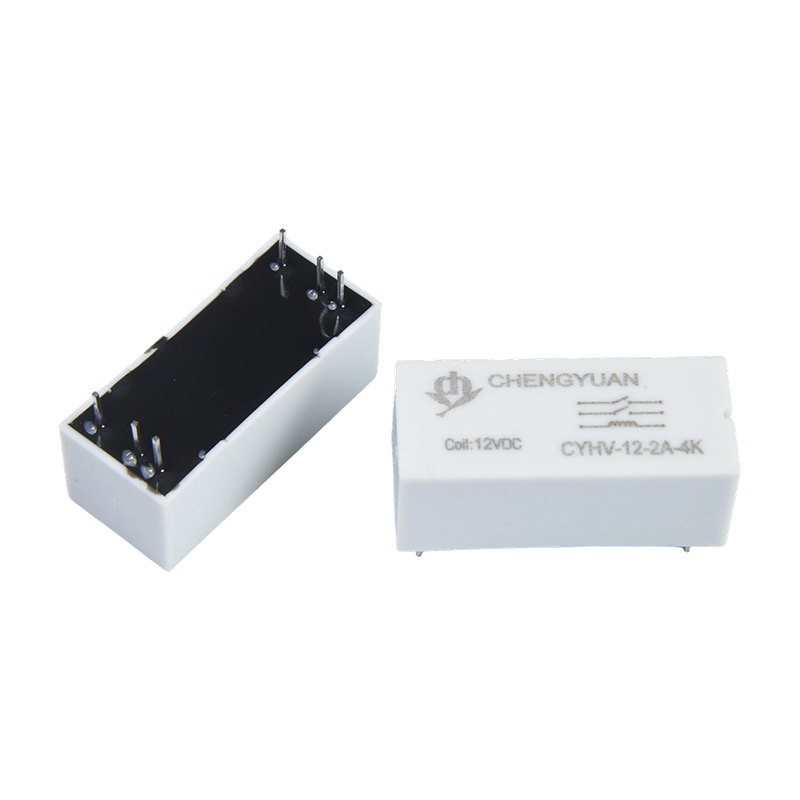

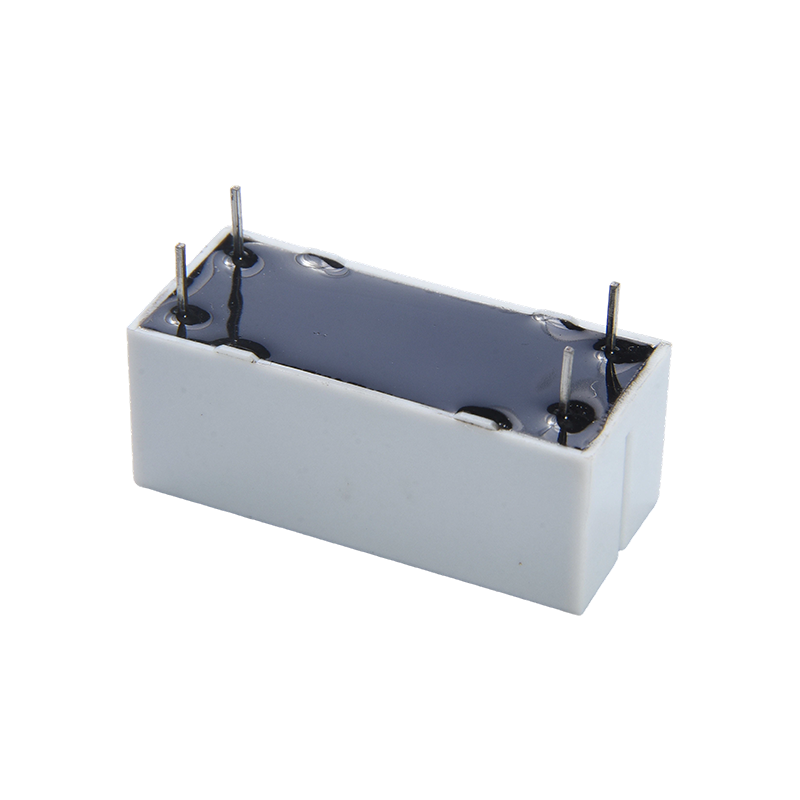

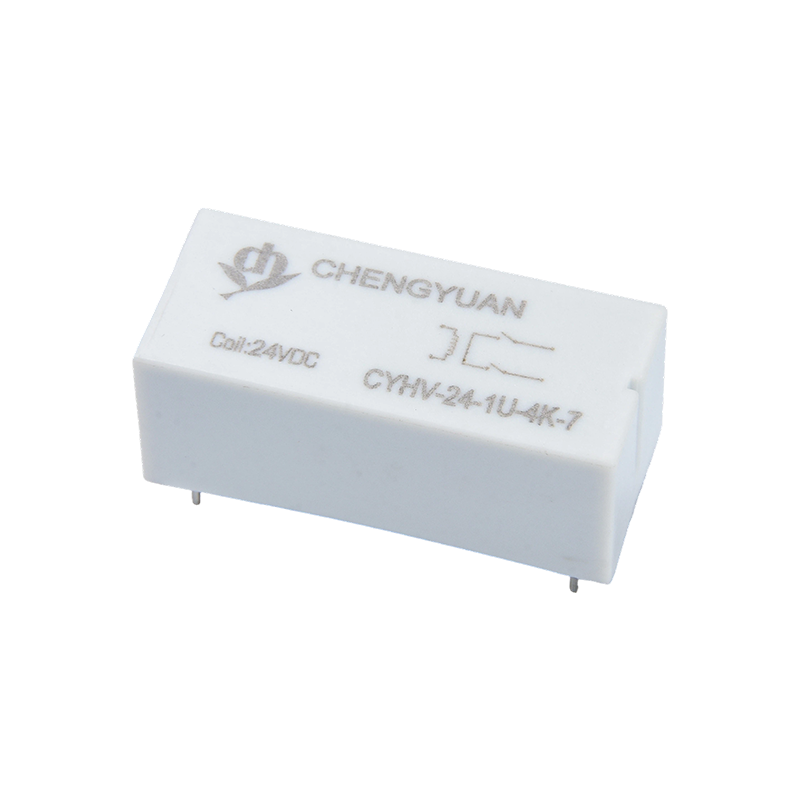

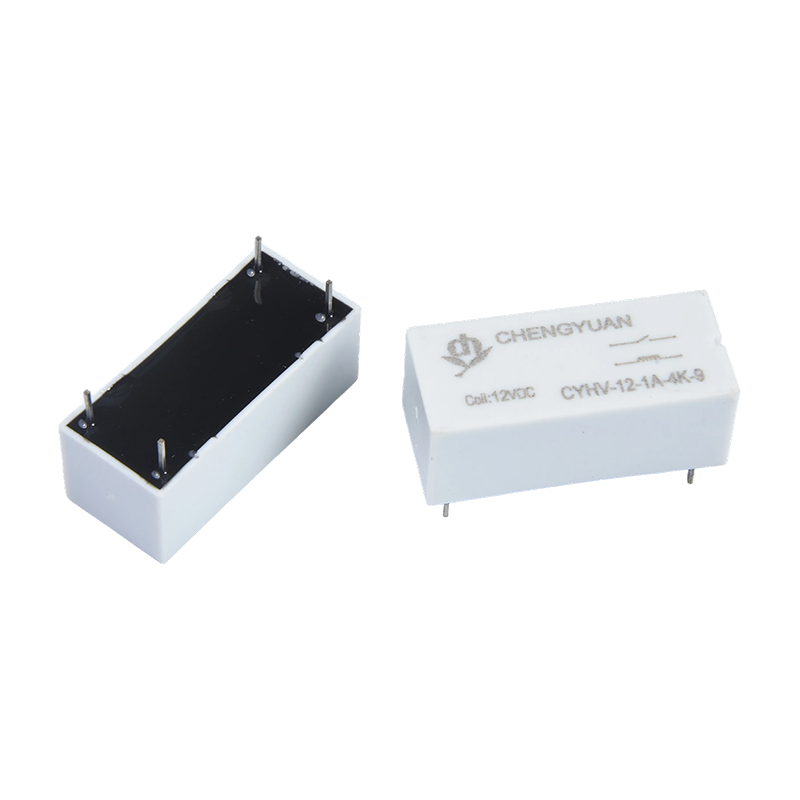

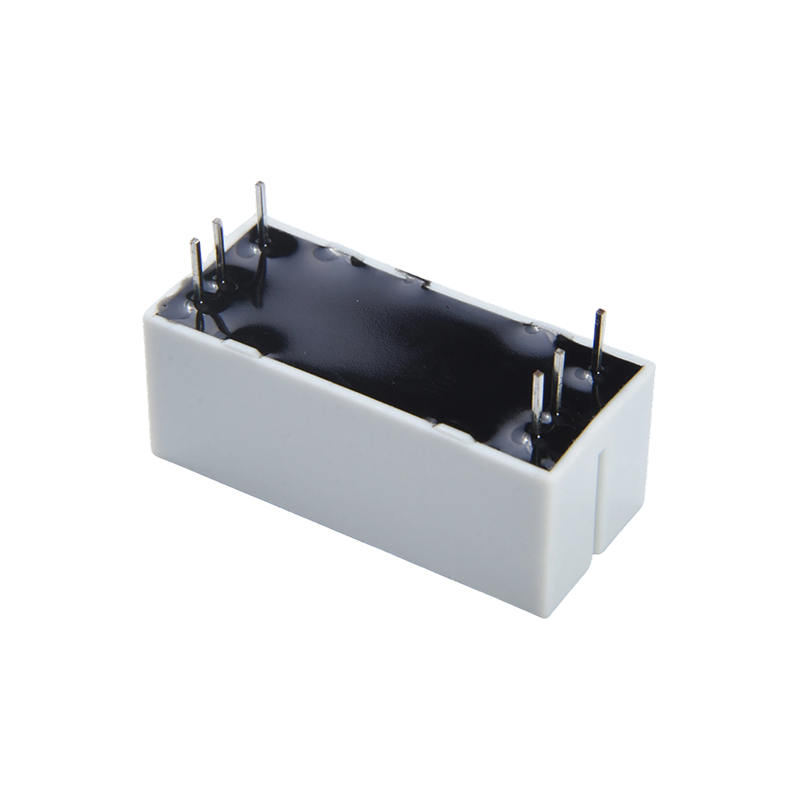

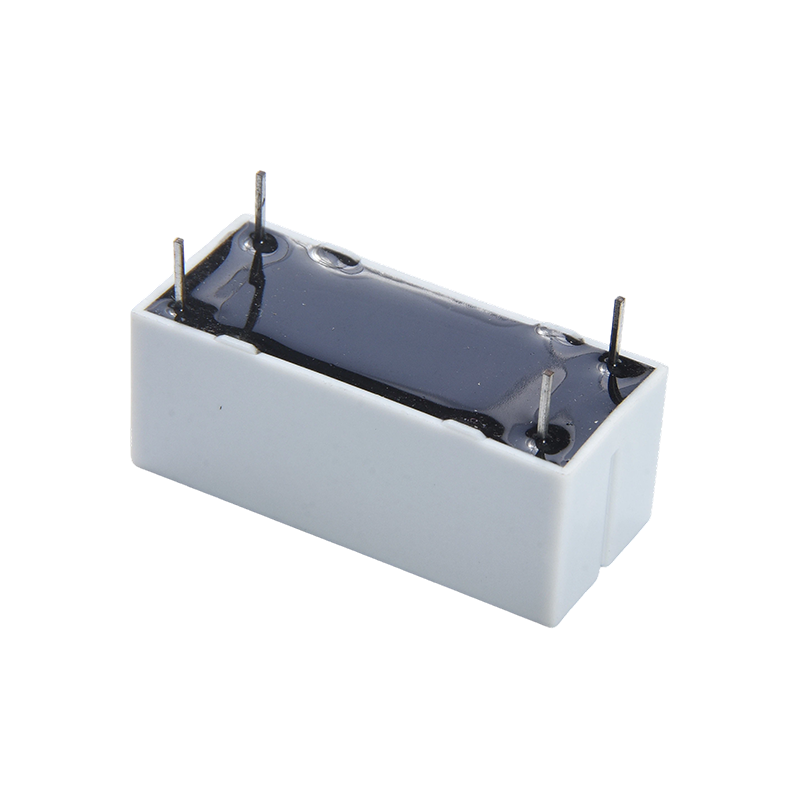

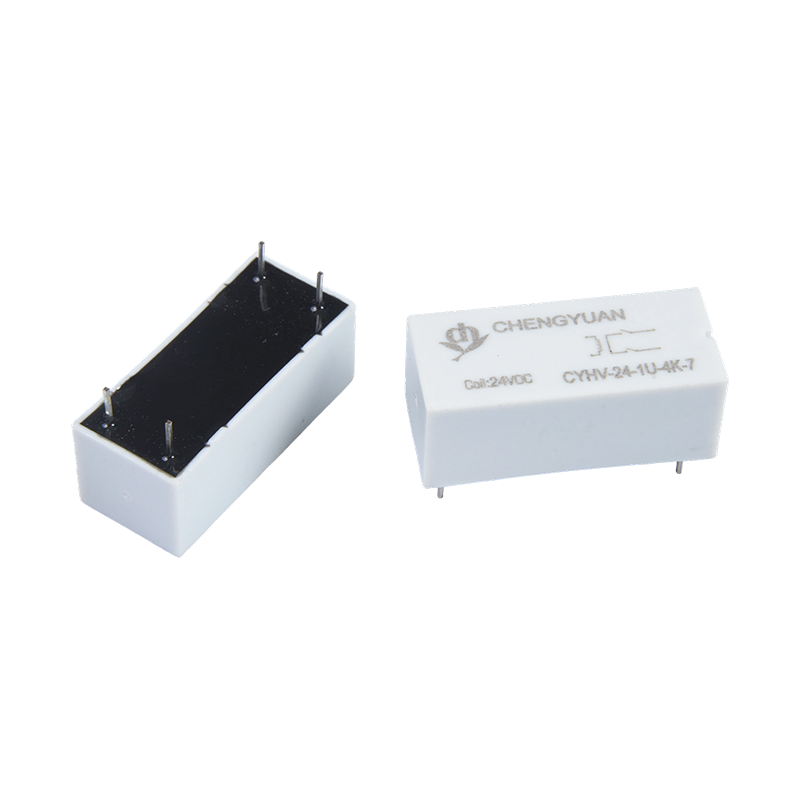

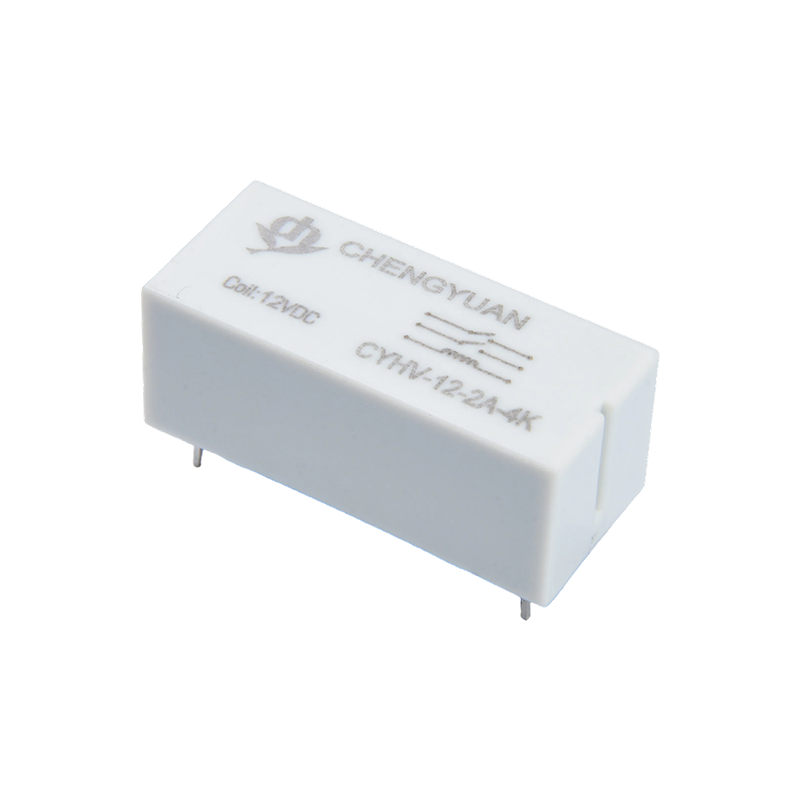

Ürün Avantajları:
Ultra Yüksek Gerilim İzolasyonu: 6000V'a kadar kontaklar arasındaki gerilime dayanır, PCB düzeyindeki röleler için mükemmel yüksek gerilim izolasyon yetenekleri sağlar ve yüksek gerilim girişimini etkili bir şekilde engeller.
Yüksek Gerilim Düşük Akım Anahtarlama: Yüksek gerilim altında zayıf akımları (örneğin, 10mA @ 1500VDC) veya düşük gerilim altında geleneksel akımları (örneğin, 1A @ 30VDC) açıkça tanımlanmış bir uygulama aralığıyla anahtarlamak için optimize edilmiştir.
Mühürlü Uzun Ömürlü Yapı: Manyetik anahtar inert bir gazla yalıtılmıştır, hareketli aşınma parçaları yoktur, bu da son derece uzun bir mekanik ömür ve çevresel toz ve neme karşı bağışıklık sağlar.
Temel Özellikler:
Çok Seviyeli Yük Özellikleri: Çeşitli yük koşullarını destekler: 10mA/1500VDC, 15mA/1000VDC, 1A/30VDC, hem yüksek voltajlı mikro akım hem de düşük voltajlı geleneksel akım senaryolarına uygundur.
Yüksek Hassasiyetli Bobin: Düşük bobin sürüş güç tüketimi, 3-24VDC düşük voltaj kontrol sinyalleriyle uyumlu, doğrudan entegre devreler tarafından kolayca çalıştırılabilir.
Kompakt PCB Montajı: Doğrudan PCB'ye lehimlenen minyatür paket tasarımı, yerden tasarruf sağlar ve yüksek yoğunluklu cihaz iç yerleşimlerine uygundur.
Hızlı Yanıt: Hızlı kamış anahtarı eylemi ve kısa anahtarlama süresi, enstrümantasyonda sinyal örnekleme için zamanlama gereksinimlerini karşılar.
Ana Uygulamalar:
Güvenlik İzleme Ekipmanı: Yalıtım monitörlerinde, dayanım gerilimi test cihazlarında ve arıza ark dedektörlerinde yüksek gerilim sinyal örneklemesinde veya test devresi anahtarlamasında kullanılır.
Hassas Cihazlar: Yüksek voltaj izolasyonu ve sinyal anahtarlaması sağlamak için yüksek hassasiyetli güç kaynaklarına, ölçüm cihazlarına ve tıbbi görüntüleme ekipmanlarına (X-ışını yüksek voltaj jeneratör kontrolü gibi) entegre edilmiştir.
Haberleşme ve Endüstriyel Kontrol: Yüksek potansiyel izolasyon gerektiren haberleşme arayüzlerinde ve PLC yüksek gerilim giriş modüllerinde güvenilir bir izolasyon ve anahtarlama bileşeni olarak kullanılır.
Yeni Enerji Sistemleri: Fotovoltaik invertörlerin ve akü yönetim sistemlerinin (BMS) gerilim örnekleme izolasyon devrelerinde uygulanır.
| İletişim Verileri |
| Tür | CYHV |
| İletişim materyali | elektrolizle Ir Rh |
| İletişim Düzenlemesi | 1A; 2A; 1U |
| Temas direnci | 1A/2A:150mΩ Maks.(1A 16VDC'de) 1U:150mΩ*2 Maks.(1A 16VDC'de) |
| Nominal yük (Dirençli yük） | 100W |
| Maks. anahtarlama akımı | 1A |
| Maks. anahtarlama gerilimi | 1000VDC |
| Maks. Akım Taşıma | 2.5A |
| Özellikler |
| Çalışma süresi (nominal bobin voltajında) | 1 ms Maks. ( Diyot yok) |
| Yayınlanma zamanı | 0,3 ms Maks. ( Diyot yok) |
| Yalıtım direnci | Min 100MΩ (100VDC'de) |
| Dielektrik dayanım | Açık kontaklar arasında: (1A/2A)4000VAC, (1U)6000VDC |
| Bobin ve kontak arasında: (1A/2A)4000VAC, (1U)6000VDC |
| Titreşim direnci | Yıkıcı | 10-55Hz, 1,5 mm'lik çift genlikte |
| Fonksiyonel | 10-55Hz, 1,5 mm'lik çift genlikte |
| Şok direnci | Fonksiyonel | 10G Dakika |
| Yıkıcı | 10G Dakika |
| Dayanıklılık | Mekanik dayanıklılık (10800ops./h) | 100000000 işlem (oda sıcaklığında) |
| Elektrik dayanıklılığı (360 işlem/saat) | 1000000 işlem (oda sıcaklığında) |
| Ortam sıcaklığı | -10°C~ 65°C(yoğunlaşma yok) |
| Ağırlık | Yaklaşık. 10g |
| Bobin Verileri (20°C'de) |
| Nominal gerilim (VDC) | Nominal işletme akım ±%10(mA) | Bobin direnci ±%10(Ω) | Nominal işletim güç | Çalışma voltajı (Maks.) | Serbest bırakma gerilimi (Dk.) | Maks. izin verilen voltaj |
| 5 | 33.3 | 150 | 0.166 | Nominalin %75'i gerilim | Nominalin %5'i gerilim | Nominal voltajın %130'u |
| 12 | 24 | 500 | 0.288 |
| 24 | 15 | 1600 | 0.36 |
Yukarıda gösterilen veriler başlangıç değerleridir. Bobinin aşırı ısınmasını önlemek için bobine izin verilen maksimum voltajı 10 dakikadan fazla uygulamayın.

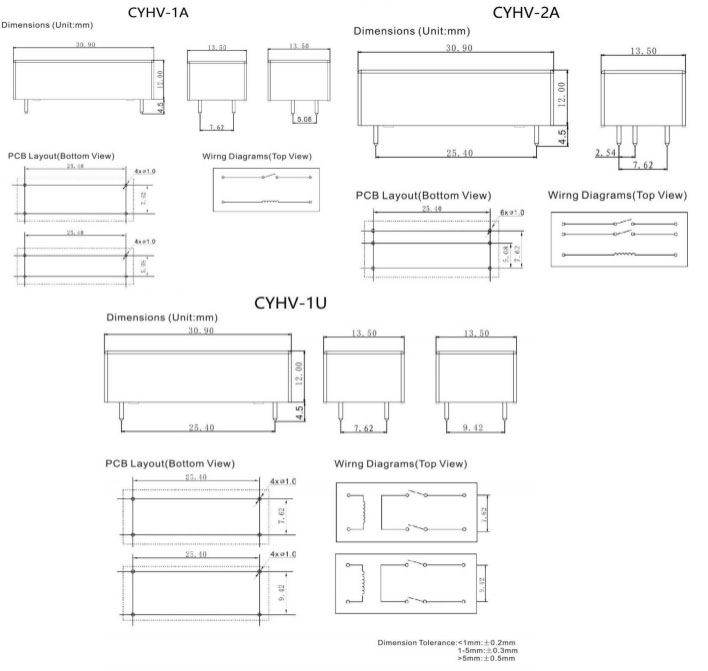

Anahat boyutu, Kablo şeması, PCB düzeni (Birim: mm)
Sipariş Bilgileri
CYHV - 1 A - 12VDC -7 - XX
1 3 2 3
1: Tür: CYHV
2: Kutup Sayısı: 1-1 Kutup
3: İletişim Düzenlemesi: A'dan A'ya; U Gönderen U
4: Nominal Voltaj: 5,12,24VDC
5: Ayak mesafesi: 5-5,08; 7-7.62; 9 - 9.42
6: Özel Parametre: Nil-Standart tür
Harf veya sayı-Özel gereksinim
Sorumluluk reddi beyanı: Şartname yalnızca referans amaçlıdır. Teknik özellikler önceden bildirimde bulunulmaksızın değiştirilebilir.
Olası her uygulama için tüm performansı ve tüm parametreleri değerlendiremedik. Bu nedenle, kullanıcıların seçim yapmak için doğru konumda olmaları gerekir.
kendi uygulamaları için uygun ürün. Yalıtılmış röleler için, kurulum ve temizlikten sonra lütfen kullanmadan önce kutudaki havalandırma deliğini açın. Herhangi bir sorunuz varsa teknik hizmetler için lütfen Chengyuan ile iletişime geçin. Ancak hangi ürünün kullanılması gerektiğini belirlemek kullanıcının sorumluluğundadır.
