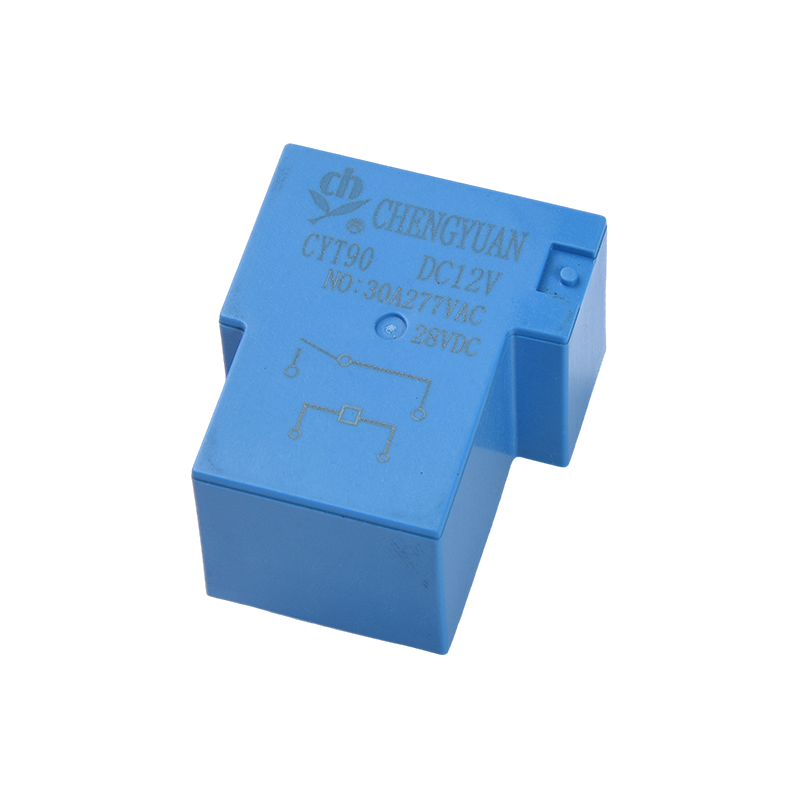

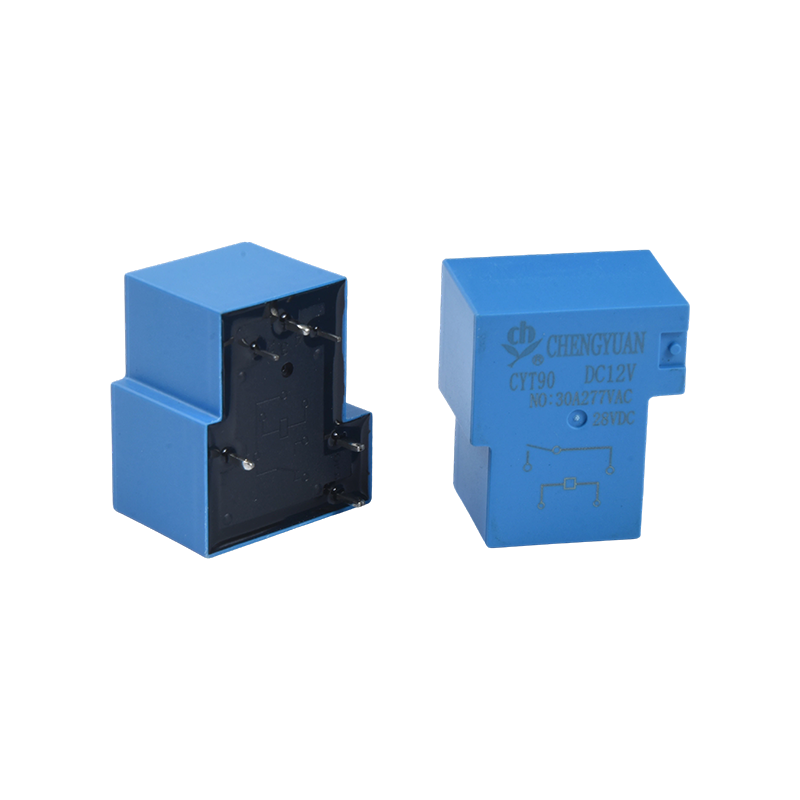

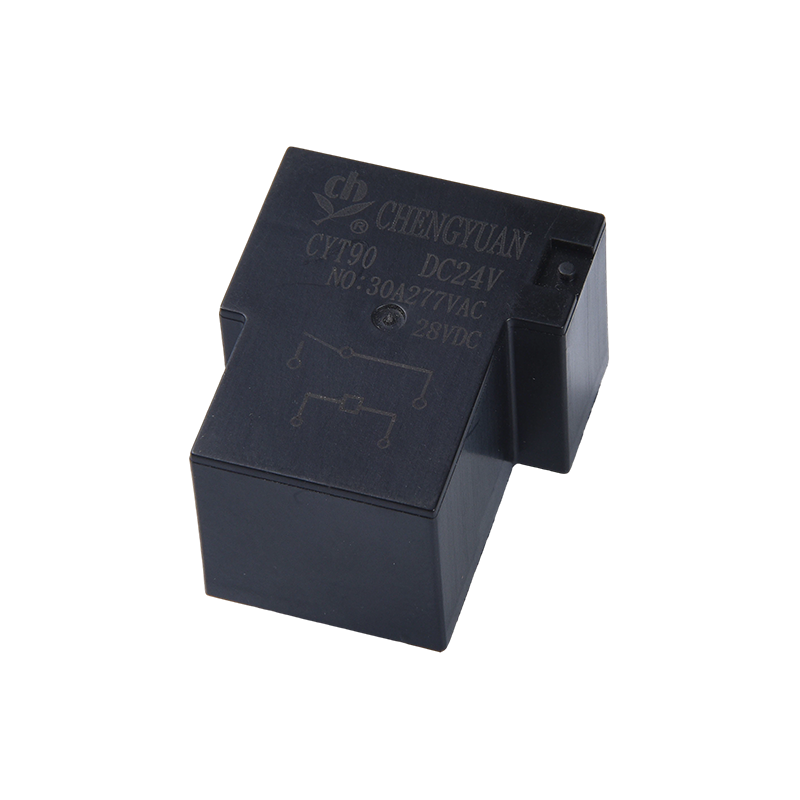

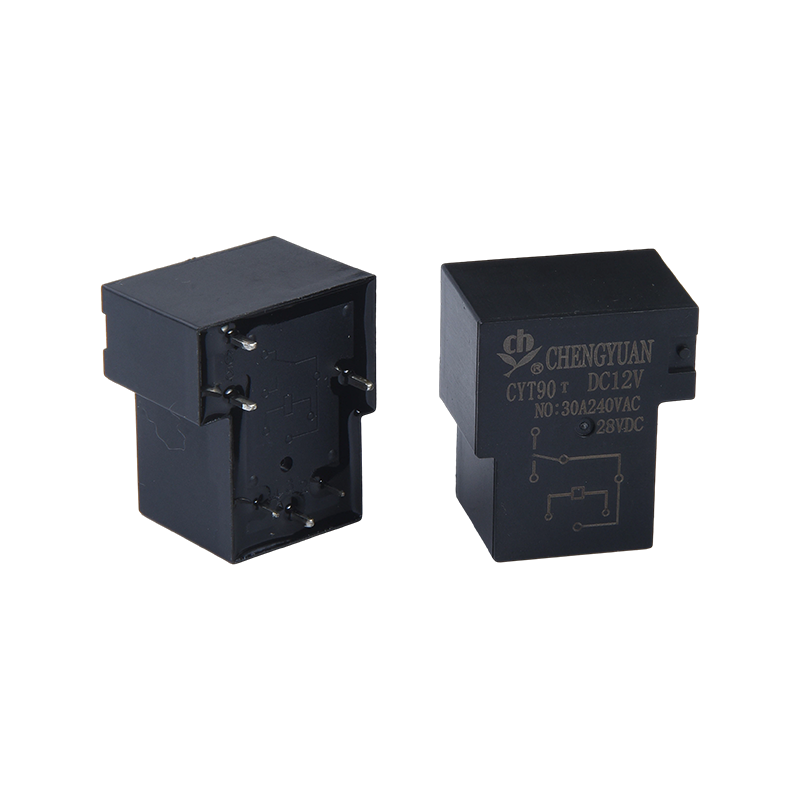

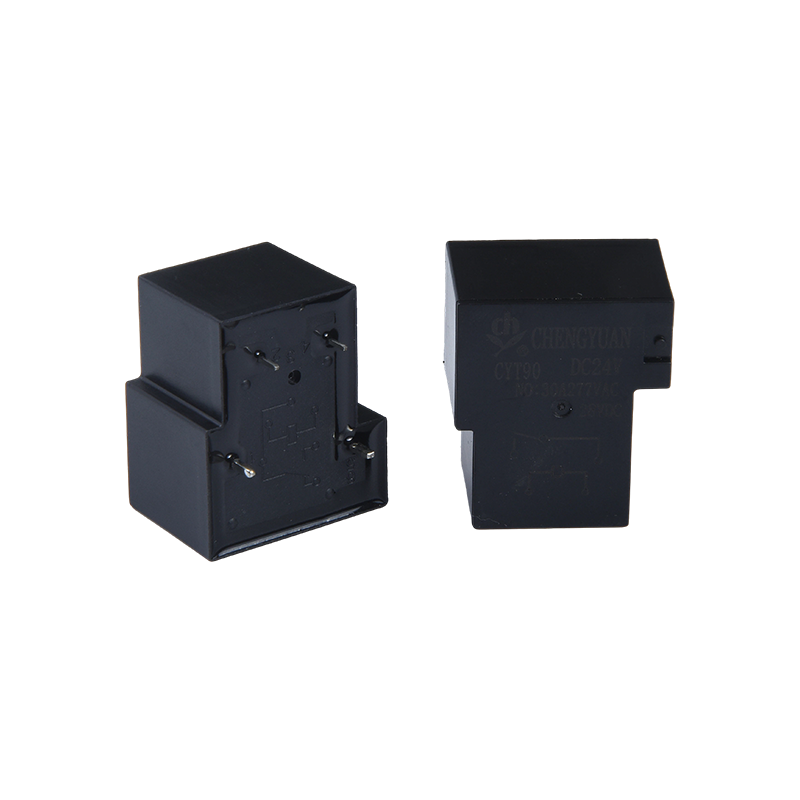

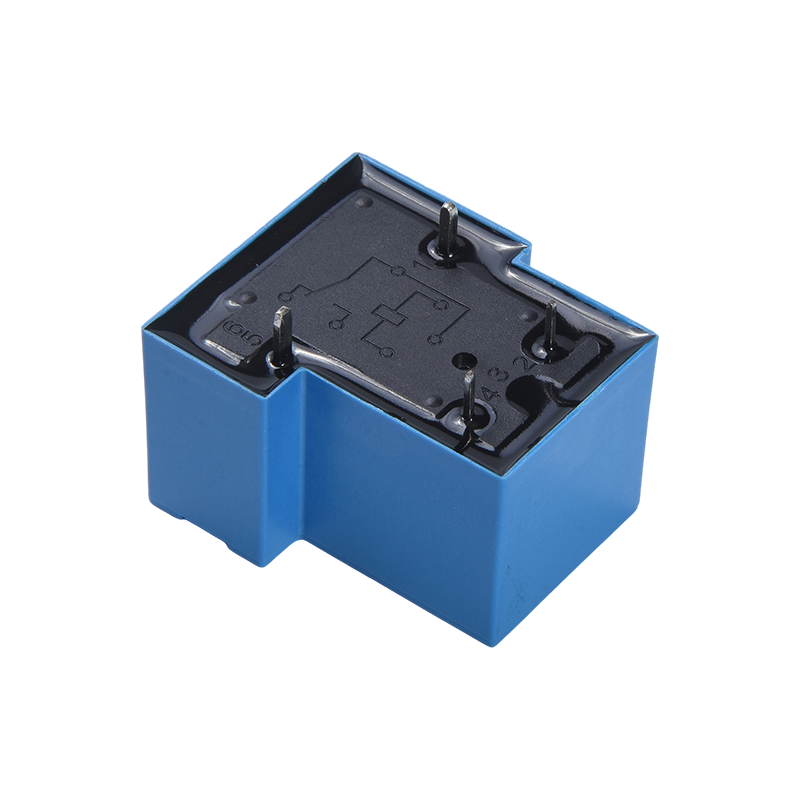

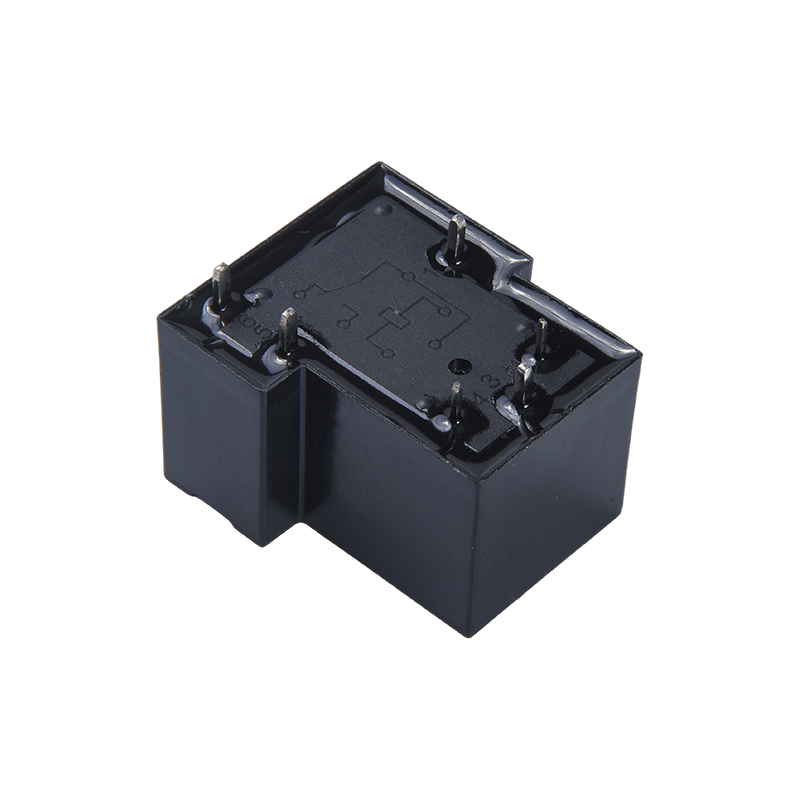

I. Özellikler:
1. Çoklu Montaj Seçenekleri: Farklı ekipman kurulum senaryolarına uyacak çeşitli montaj seçenekleri sunarak kurulum kolaylığını artırır;
2. Kompakt Tasarım: Küçük, yüksek güçlü bir röle olarak kompakt boyutu dahili kurulum alanından tasarruf sağlar;
3. SPDT Yapısı: Tek kutuplu, çift atışlı bir yapı kullanır, net anahtarlama mantığı sağlar ve çeşitli yüksek güçlü devre anahtarlama ihtiyaçlarına uyum sağlar.
II. Temel İşlevler ve Uygulanabilir Senaryolar:
1. Temel İşlevler: Yüksek güçlü ekipman devrelerinin kararlı çalışmasını sağlayarak yüksek akım anahtarlama kontrolü, sinyal dönüşümü ve yük anahtarlama işlevlerini sağlar;
2. Ev Aletleri: Klimalar, indüksiyonlu ocaklar, buzdolapları, pirinç ocakları ve diğer ev aletleri için uygundur ve yüksek güçlü yük değiştirme kontrolü sağlar;
3. Endüstriyel Kontrol: Endüstriyel senaryoların yüksek akım kontrol ihtiyaçlarını karşılayan, endüstriyel otomasyondaki ısıtıcılar, havalandırma cihazları ve diğer ekipmanlar için uygundur;
4. Akıllı Ev ve Gelişen Teknolojiler: Sinyal dönüştürme ve yük değiştirmeyi destekleyen güvenlik ekipmanlarına, aydınlatma sistemlerine, yeni enerji ekipmanlarına ve Nesnelerin İnterneti'ne uygulanabilir.
IV. Temel Avantajlar:
1. Yüksek Güç Kullanımı: Yüksek temas gücü tasarımı, 20A/30A yüksek akım senaryolarını güvenilir bir şekilde yönetir ve güçlü uyarlanabilirlik sunar.
2. Esnek Kurulum: Farklı ekipman kurulum gereksinimleriyle uyumlu birden fazla montaj seçeneği mevcuttur.
3. Geniş Uygulama Yelpazesi: Ev aletleri, endüstriyel kontrol, akıllı evler ve yeni enerji dahil olmak üzere çok sayıda alanı kapsayarak güçlü çok yönlülük sunar.
4. Kompakt Boyut ve Yüksek Güç: Kompakt boyutta yüksek güç çıkışı elde ederek ekipmanın minyatürleştirilmesi ve yüksek güç kontrolünün ikili taleplerini karşılar.
İletişim Verileri
| Tür | CYT90 |
| İletişim materyali | Gümüş alaşımı |
| Temas direnci | 100mΩ Maksimum (1A 6VDC'de) |
| Nominal yük (Dirençli yük) | 20A/30A 250VAC |
| Maks. anahtarlama akımı | 20A/30A |
| Maks. anahtarlama gerilimi | 250VAC |
| Maks. güç değiştirme | 5000VA/7500VA |
| Min. yük değiştirme | 6V 1A |
| Özellikler |
| Çalışma süresi (nominal bobin voltajında) | 15 ms Maks. (Diyot yok) |
| Yayınlanma zamanı | 10 ms Maks. ( Diyot yok) |
| Yalıtım direnci | Min 1000MΩ (500VDC'de) |
| Dielektrik dayanım | Açık kontaklar arasında: 1 dakika boyunca 1500VAC, 50/60Hz |
| Bobin ve kontak arasında: 1 dakika boyunca 2500VAC, 50/60Hz |
| Titreşim direnci | Yıkıcı | 10-55Hz, 1,5 mm'lik çift genlikte |
| Fonksiyonel | 10-55Hz, 1,5 mm'lik çift genlikte |
| Şok direnci | Fonksiyonel | 10G Min |
| Yıkıcı | 100G Min |
| Dayanıklılık | Mekanik dayanıklılık (10800ops./h) | 10000000 işlem (oda sıcaklığında) |
| Elektrik dayanıklılığı (360 işlem/saat) | 100000 işlem (oda sıcaklığında) |
| Ortam sıcaklığı | -40°C~ 85°C(yoğuşmasız) |
| Ağırlık | Yaklaşık 24g |
| Bobin Verileri (20°C'de) |
| Nominal gerilim (VDC) | Nominal işletme akım ±%10(mA) | Bobin direnci ±%10(Ω) | Nominal işletim güç | Çalışma voltajı (Maks.) | Serbest bırakma voltajı (Dk.) | Maks. izin verilen voltaj |
| 5 | 180 | 27 | Yaklaşık 0,9 W | Nominalin %75'i gerilim | Nominalin %5'i gerilim | Nominal voltajın %130'u |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Yukarıda gösterilen veriler başlangıç değerleridir. Bobinin aşırı ısınmasını önlemek için bobine izin verilen maksimum voltajı 10 dakikadan fazla uygulamayın.

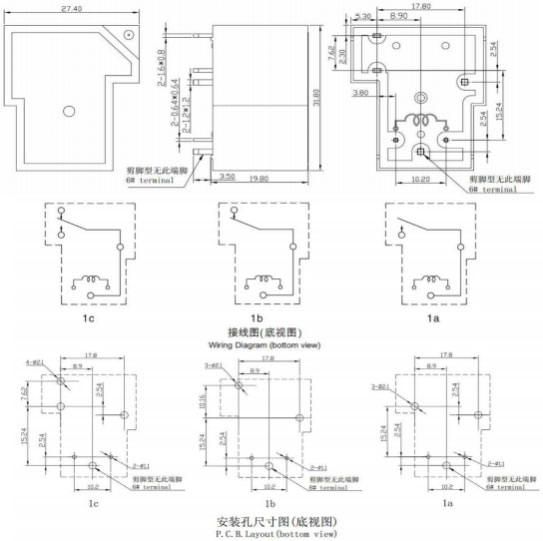

Anahat boyutu, Kablo şeması, PCB düzeni (Birim: mm)

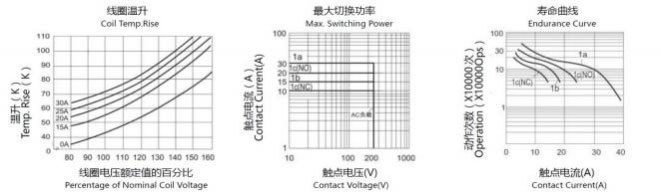

Karakteristik Eğriler
Sipariş Bilgileri
CYT90 - 1 - C - 12VDC - H - D - T - XX
1 2 3 3
1: Tür: CYT90
2: Kutup Sayısı: 1-1Kutup
3: İletişim Düzenlemesi: A Formu A ; B Formu B; C Formu C
4: Nominal Gerilim: 5,6,9,12,15,18,24,48VDC
5: Muhafaza Rengi: H-Siyah; L-Mavi
6: Bobin Gücü: D-0,9W
7: Koruyucu Yapı: S-Flux korumalı,
SH-Mühürlü tip yıkanabilir
8: Özel Parametre: Nil-Standart tip
Harf veya rakam-Özel gereksinim
Akı geçirmez röleler H2S, SO2, NO2, toz vb. kirleticilerin bulunduğu ortamlarda kullanılamaz.
Akı geçirmez röleler PCB üzerine monte edildikten sonra su ile temizleme veya yüzey işlemi yapılması önerilmez.
Yasal Uyarı: Şartname yalnızca referans amaçlıdır. Teknik özellikler önceden haber verilmeksizin değiştirilebilir.
Olası her uygulama için tüm performansı ve tüm parametreleri değerlendiremedik. Bu nedenle kullanıcıların seçim yapmak için doğru konumda olmaları gerekir.
Kendi uygulamalarına uygun ürün. Mühürlü röleler için, kurulum ve temizlik sonrasında, lütfen kullanmadan önce kasadaki havalandırma deliğini açın. Herhangi bir sorunuz varsa teknik hizmetler için lütfen Chengyuan ile iletişime geçin. Ancak hangi ürünün kullanılması gerektiğinin belirlenmesi kullanıcının sorumluluğundadır.
