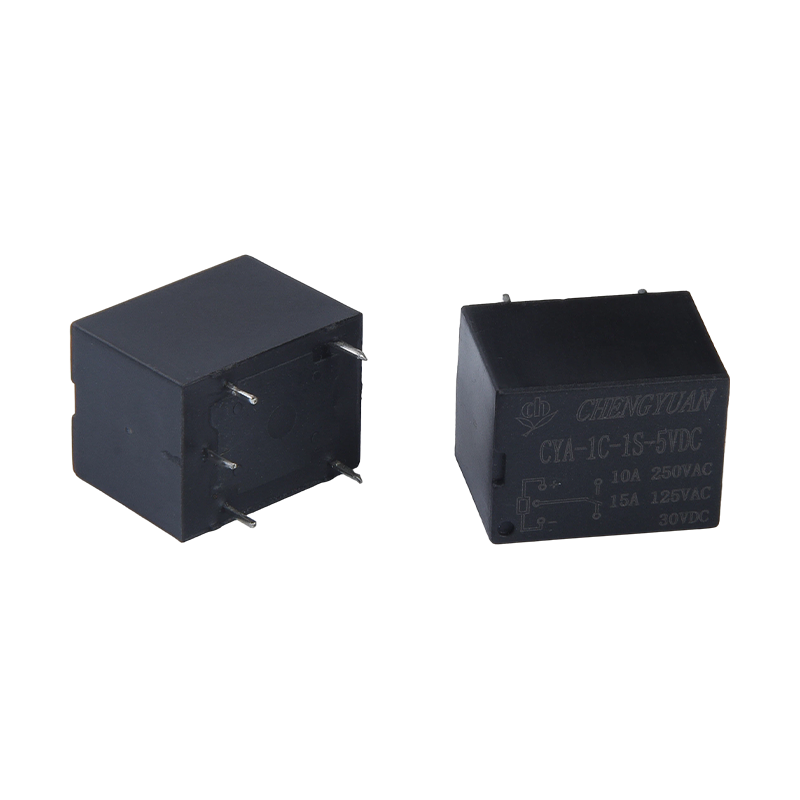

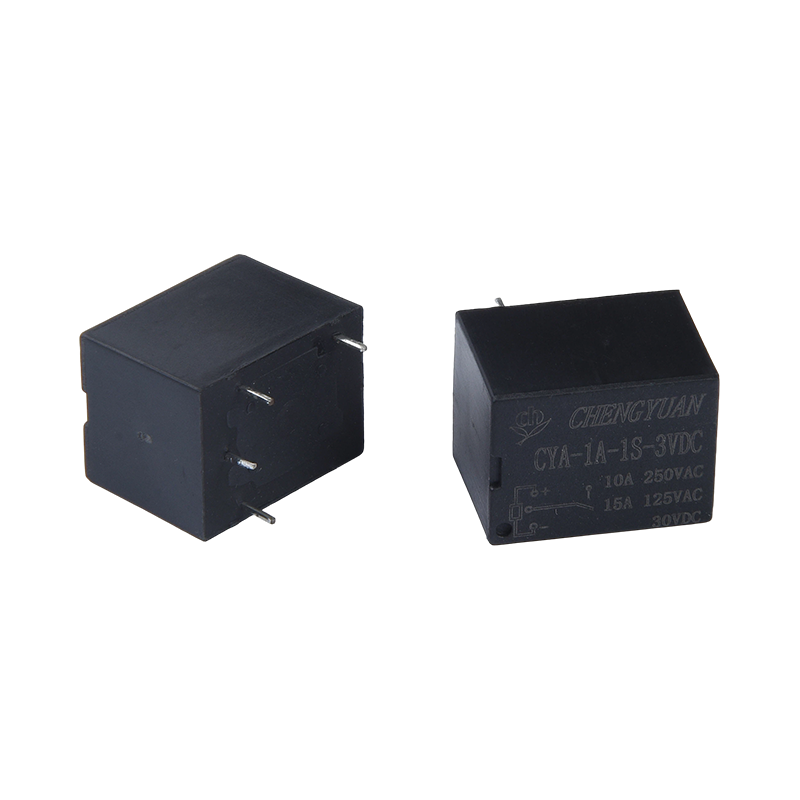

I. Özellikler

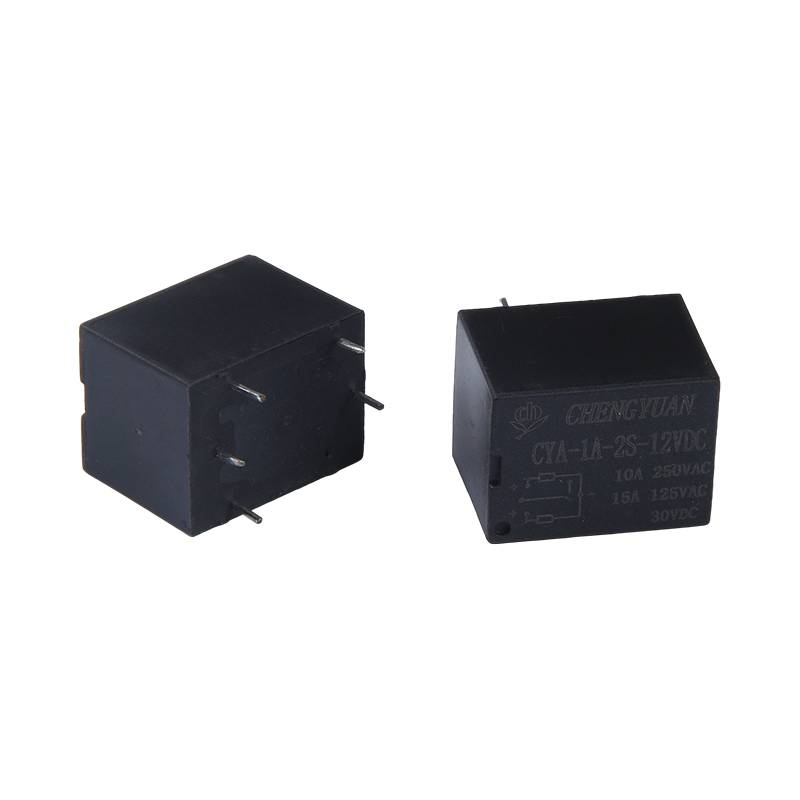

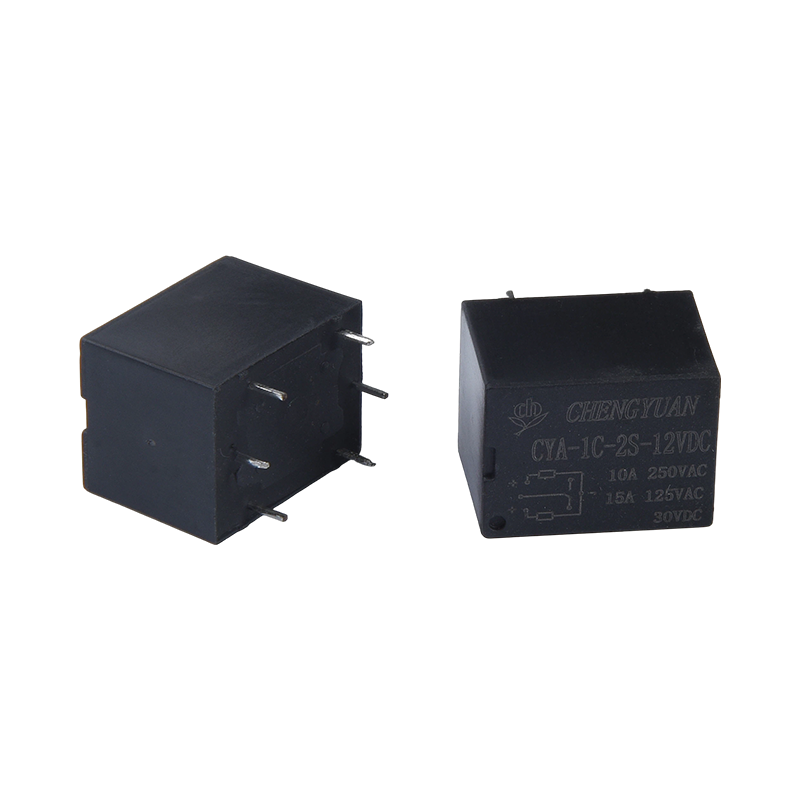

1. Contact Form: Provides one normally open and one changeover contact form to meet different circuit design requirements.

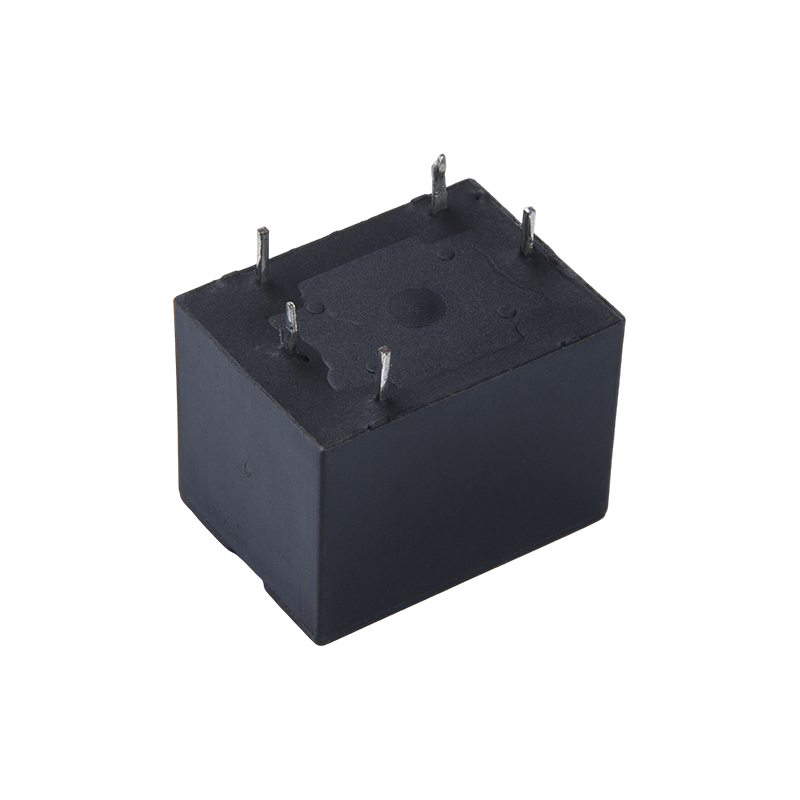

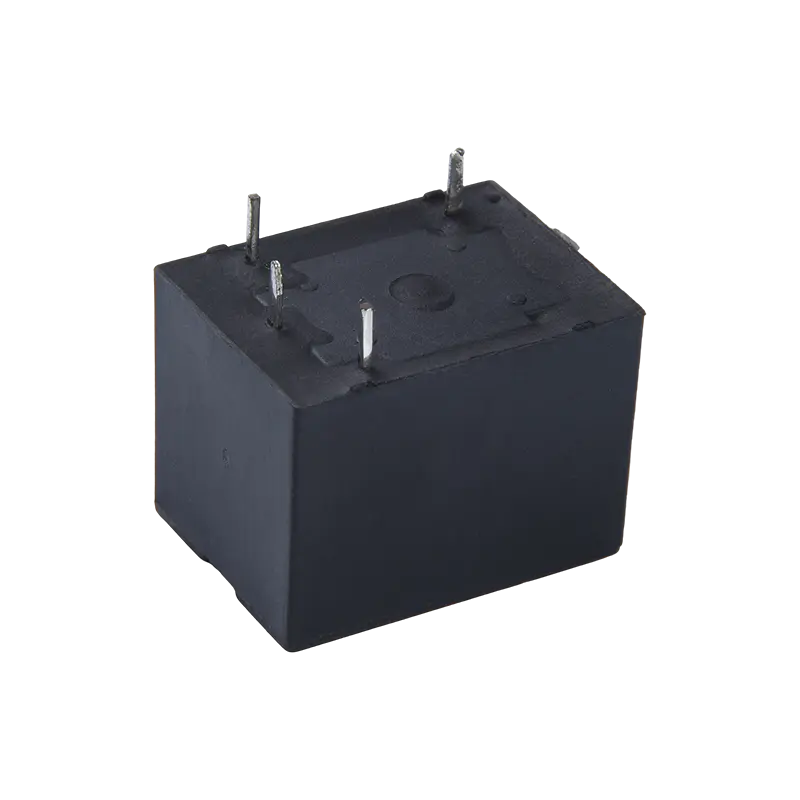

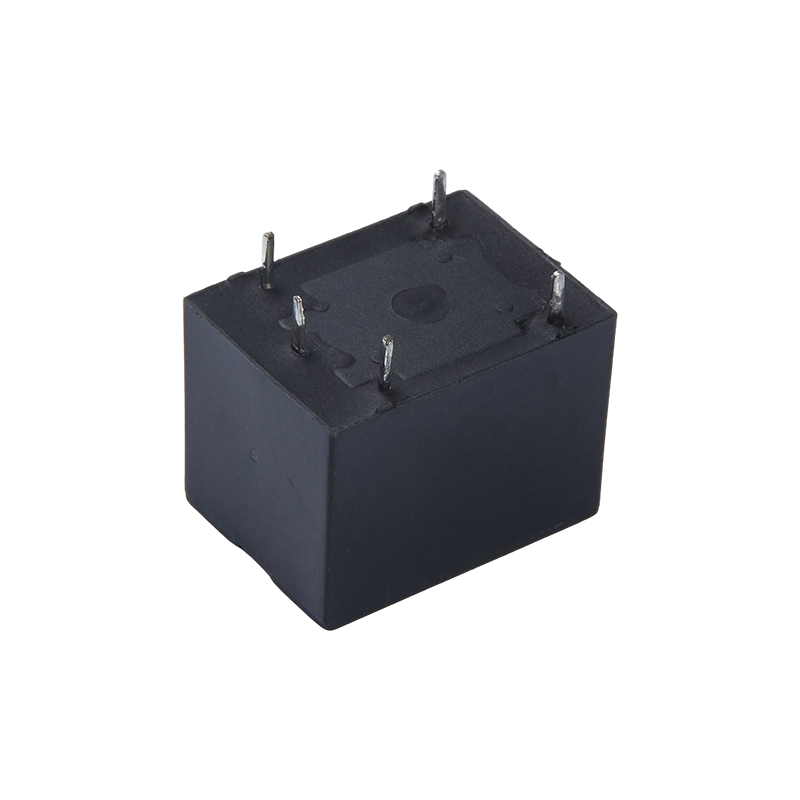

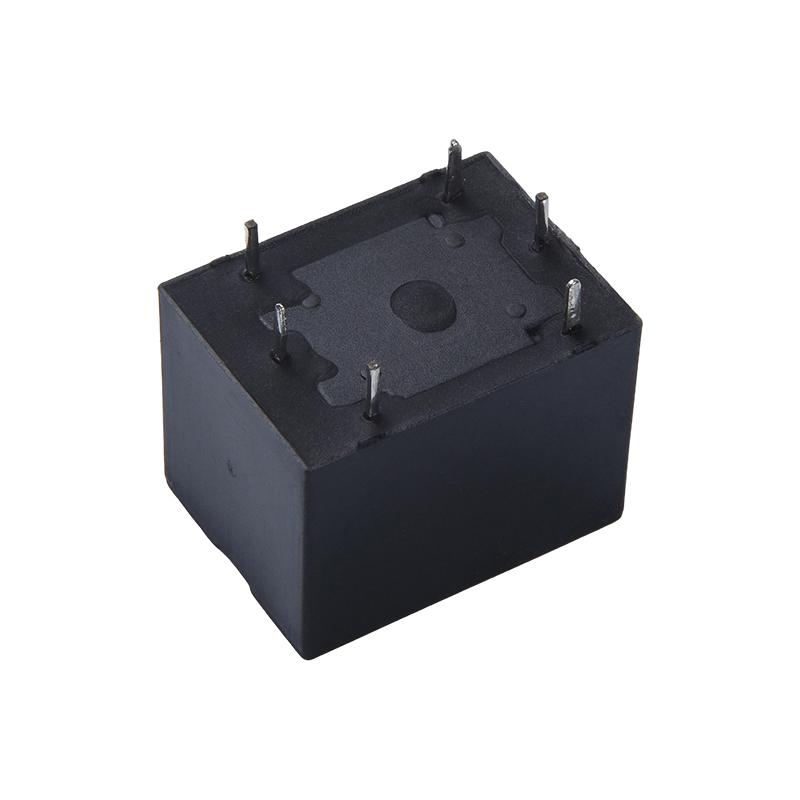

2. Installation Characteristics: Uses standard printed circuit board pins for easy PCB mounting, suitable for automated assembly processes;
3. Packaging Options: Two packaging options are available: plastic-sealed and solder-resistant, to suit different environmental requirements.
4. Core Structure: Uses a single-coil or double-coil magnetic latching structure to ensure long-term state retention after power failure.
II. Temel İşlevler ve Uygulanabilir Senaryolar
1. Temel Fonksiyon: Sıfır güç devresi anahtarlaması gerçekleştirir, otomatik anahtarlama ve sinyal izolasyonu sağlar ve kontrol gücü kapatıldıktan sonra mevcut durumu korur, uzun süreli tutma uygulamaları için uygundur.
2. Akıllı Şebeke Alanı: Düşük güçte, hassas kontrol sağlayan, elektrik ölçümü ve uzaktan kumanda anahtarları gibi senaryolara uygulanabilir;
3. Yeni Enerji Alanı: Solar invertörler gibi yeni enerji ekipmanlarında kullanılabilir ve kararlı bir devre durumu sağlar.
4. Endüstriyel ve Ev Alanları: Endüstriyel otomasyon, akıllı evler, aydınlatma kontrolü ve diğer senaryolar için uygundur;
5. Enstrümantasyon Alanı: Çeşitli enstrüman ve sayaçların devre kontrol bağlantılarına uygulanabilir. III. Temel Avantajlardan Yararlanma
1. Sıfır Güç Tüketimi Avantajı: Düşük güç uygulamalarına uygun, sıfır güç tüketimi geçişi sağlayarak, elektrik kesintisinden sonra mevcut durumu korur.
2. Yüksek Kontak Anahtarlama Kapasitesi: 15A kontak anahtarlama yükü, orta ve yüksek güç kontrol ihtiyaçlarına uygundur;
3. Esnek Kurulum ve Seçim: Ultra küçük boyut, standart PCB pinleri ve çoklu paket seçenekleri, yoğun kurulum ve farklı ortamlar için uygundur;
4. Çevresel Uyumluluk: Çevre dostu ürünlere yönelik gereklilikleri karşılayan RoHS standartlarına uygundur;
5. Güçlü Sahne Özgüllüğü: Olağanüstü çok yönlülük ve pratiklik ile özellikle uzaktan kumanda ve uzun vadeli bakım senaryoları için uygundur.
İletişim Parametreleri
| İletişim Yapılandırması | 1A | 1C |
| Kontak Direnci | 100mΩ (1A 6VDC) |
| İletişim Malzemesi | AgSnO₂, AgCdO |
| Kontak Yükü (Dirençli) | 10A 277VAC/28VDC |
| Maksimum Anahtarlama Gerilimi | 277VAC / 30VDC |
| Maksimum Anahtarlama Akımı | 15A | 10A |
| Maksimum Anahtarlama Gücü | 2500VA |
| Mekanik Dayanıklılık | 1×10⁷ döngü |
| Elektriksel Dayanıklılık | 5×10⁴ döngü |
| Parametre | Şartname |
| Yalıtım Direnci | 100MΩ (500VDC) |
| Dielektrik Dayanım Gerilimi | Kontak ve Bobin Arasında | 1 dakika boyunca 1500VAC |
| Açık Kişiler Arasında | 1 dakika boyunca 750VAC |
| Çalışma Süresi (nominal voltajda) | ≤5ms |
| Serbest Bırakma Süresi (nominal gerilimde) | ≤5ms |
| Şok | Kararlılık | 100m/s² (10g) |
| | Güç | 1000m/s² (100g) |
| Titreşim | 10Hz~55Hz, 1,5 mm çift genlik |
| Nem | %35~%85 bağıl nem |
| Sıcaklık Aralığı | -40°C ~ 85°C |
| Terminal Tipi | PCB tipi |
| Ağırlık | Yaklaşık 10g |
| Ambalaj Tipi | Plastik sızdırmaz tip, lehime dayanıklı tip |
Notlar:
(1) Yukarıdaki değerlerin tümü başlangıç değerleridir;
Shengyuan Rölesi
Bobin Parametreleri
| Nominal Bobin Gücü | Tek Bobin ≤550mW |
| Çift Bobin ≤750mW |
Bobin Spesifikasyon Tablosu 23°C
| Nominal Gerilim (VDC) | Gerilimi Ayarla/Sıfırla (VDC) | Darbe Genişliği (ms) | Çift Bobin Direnci (Ω±%10) | Tek Bobin Direnci (Ω±%10) |
| 5 | ≤3,80 | ≥50 | 47/47 | 45 |
| 6 | ≤4,50 | ≥50 | 100/100 | 100 |
| 9 | ≤6,80 | ≥50 | 227/237 | 225 |
| 12 | ≤9,00 | ≥50 | 193/305 | 310 |
| 18 | ≤13,5 | ≥50 | 900/900 | 900 |
| 24 | ≤18,0 | ≥50 | 1060/1370 | 1160 |
Güvenlik Sertifikaları
| CQC | 1A | 10A 250VAC 15A 125VAC 10A 28VDC |
| 1C | 10A 250VAC 10A 28VDC |
| TUV | 1A | 7,5A 250VAC çünkü phi=1 7,5A 14VDC Sol/Sağ=0ms |
| 1C | 7,5A 250VAC çünkü phi=1 7,5A 14VDC Sol/Sağ=0ms |

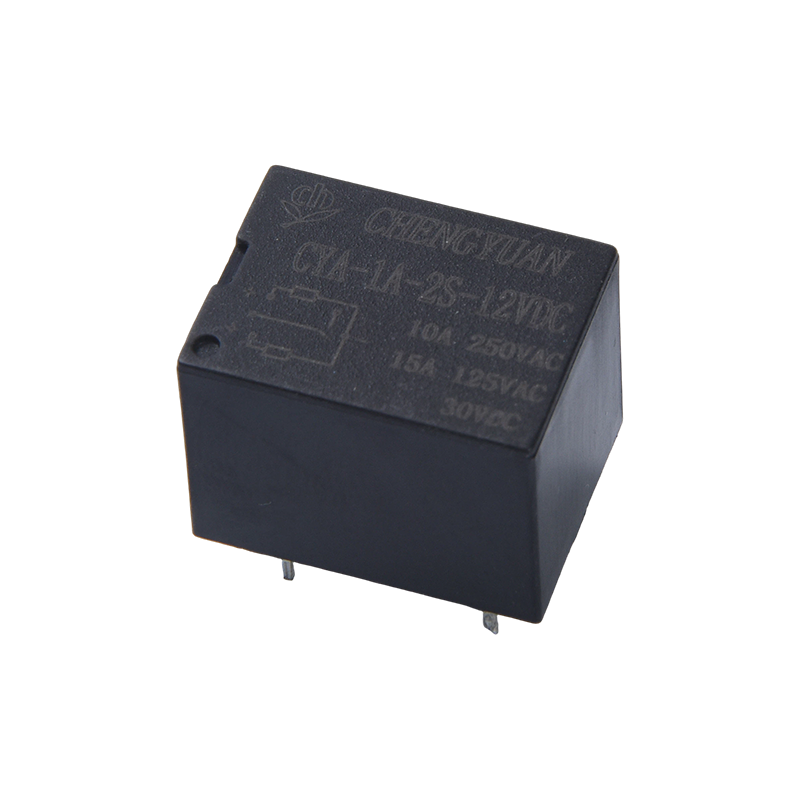

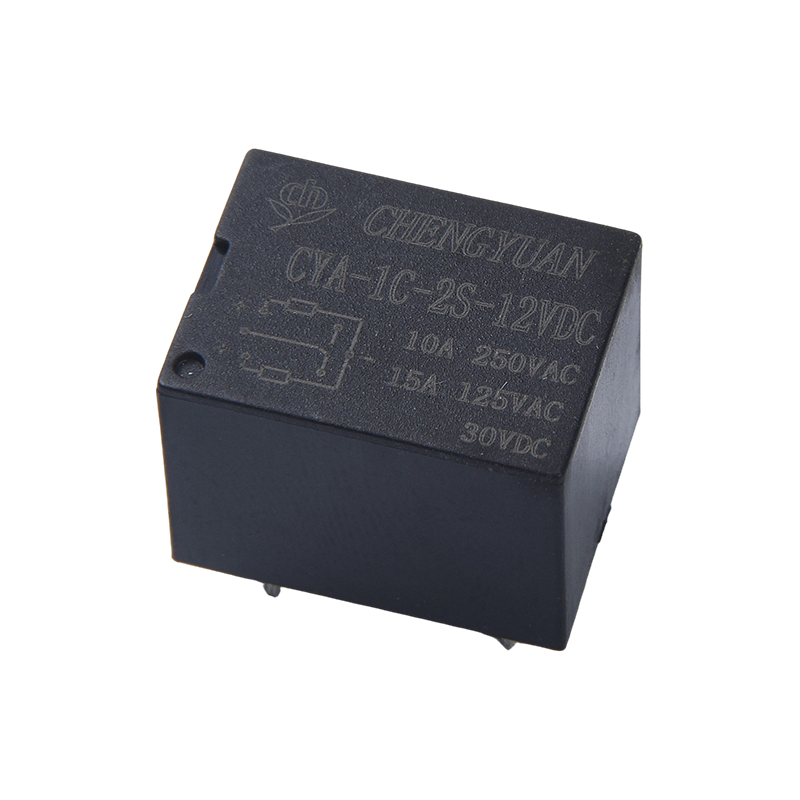

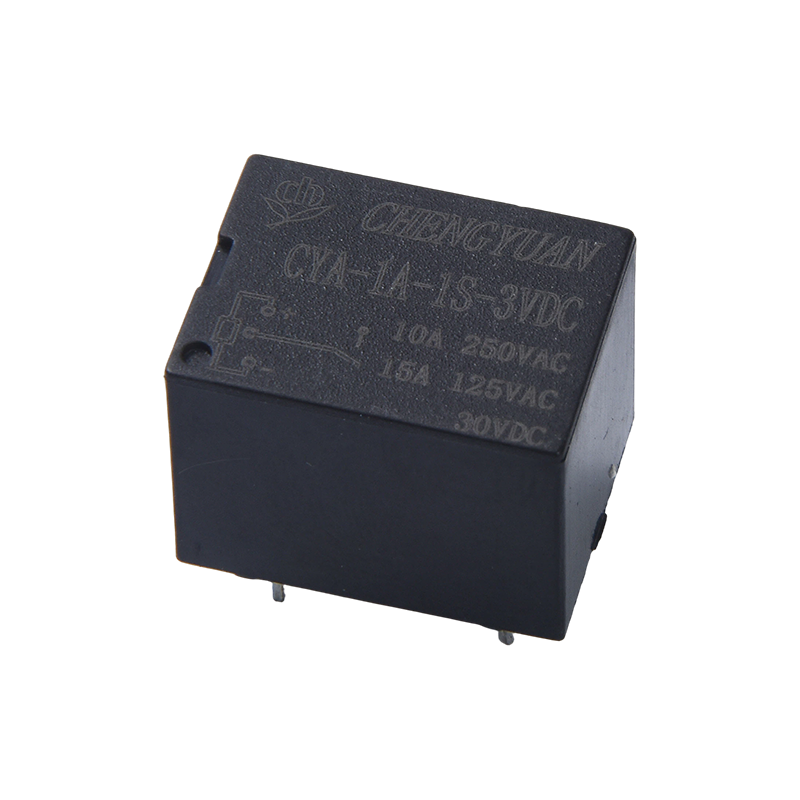

Sipariş işareti örneği
Röle modeli(1)CYA
Bobin voltajı 3 5 6 9 12 18 24 48VDC
İletişim formu 1A: Bir takım normalde açık 1C: Bir takım anahtarlama
Bobin formu 1S: tek bobin 2S: çift bobin
Kontak malzemesi T: AgSnO2, Yok: AgCdO
Açıklamalar: (1) H2S, SO2, NO2 vb. gibi zararlı gazların bulunduğu ortamlarda, plastik yalıtımlı ürünlerin kullanılması tavsiye edilir ve lütfen gerçek kullanımda testler ve onaylar gerçekleştirin; Genel temizlik gerekmediğinde tavsiye edilir
Akıya dayanıklı ürünlere öncelik verilmesi tavsiye edilir;
(2) Bu ürün çevre dostu bir üründür. Lütfen sipariş verirken ilgili özellik numarasını işaretleyin; burada (551) RoHS uyumluluğunu (temas noktaları kadmiyum içerir) ve (555) RoHS uyumluluğunu (temas noktaları kadmiyum içermez) belirtir.
