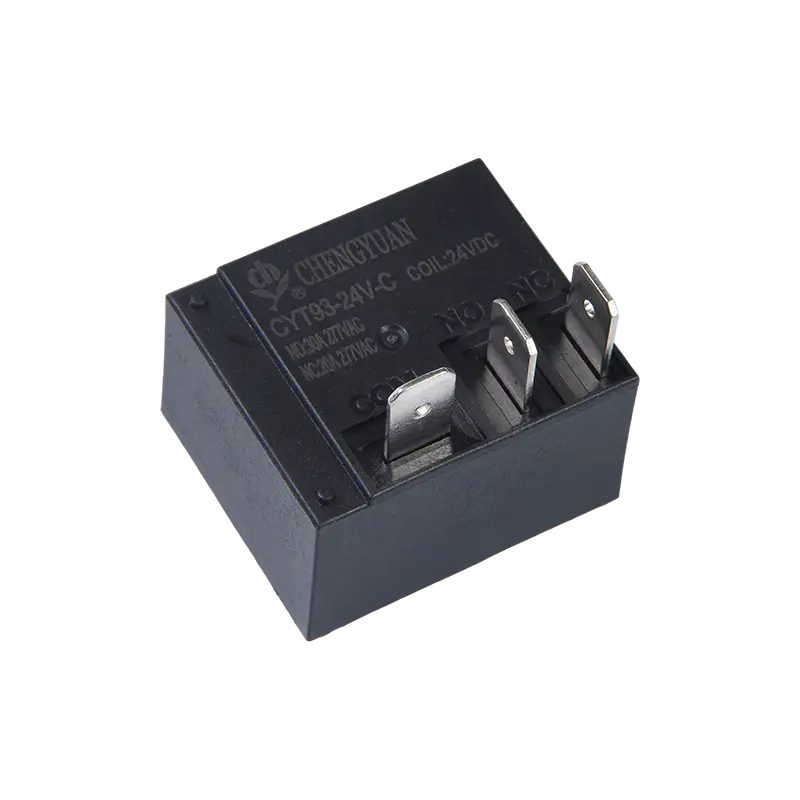

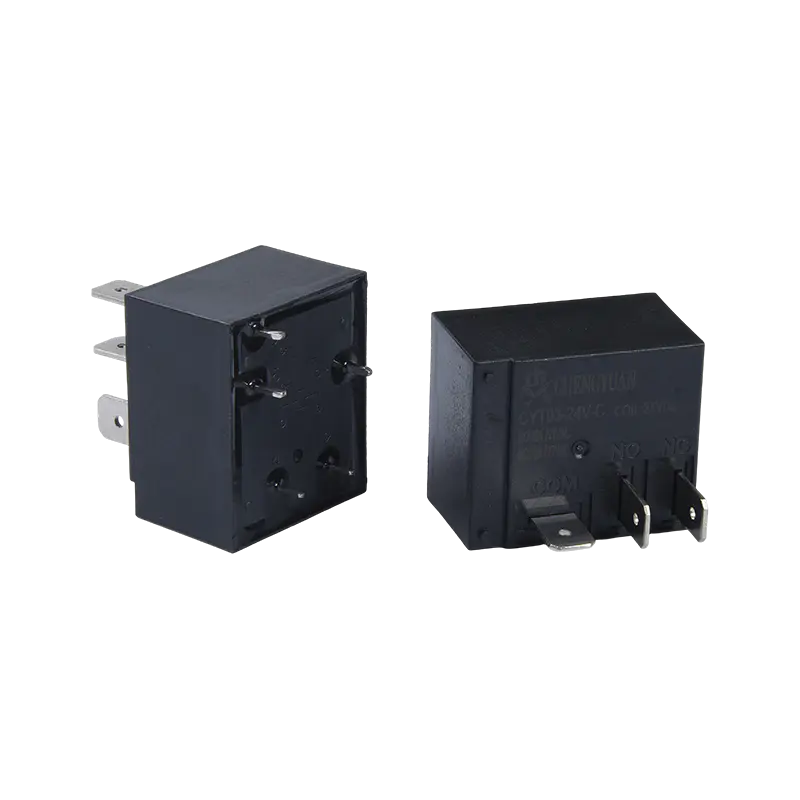

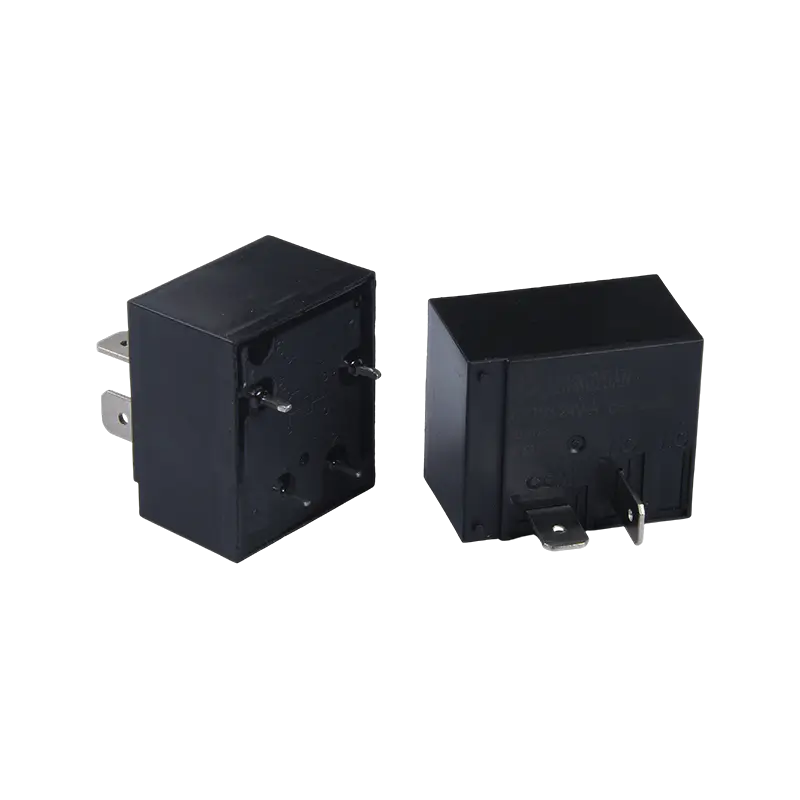

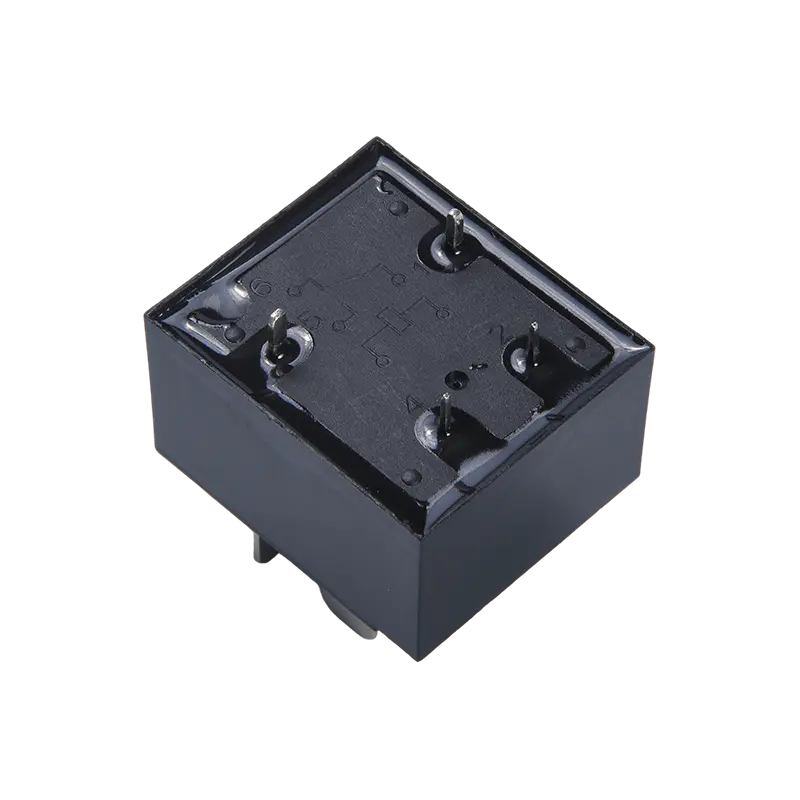

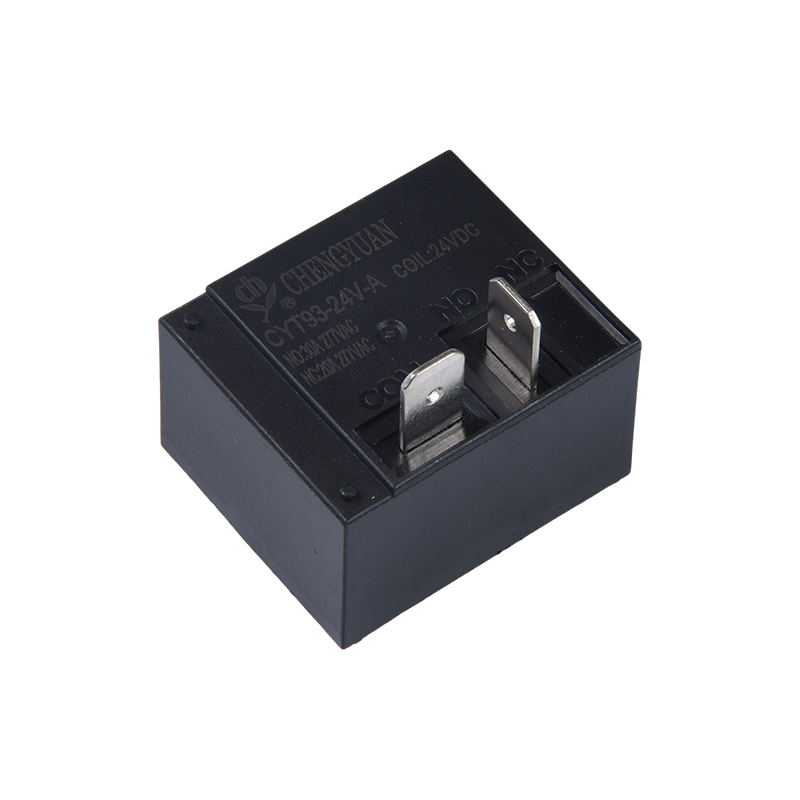

Ürün Özellikleri:
• Yüksek Yük Anahtarlama Kapasitesi: Yüksek güçlü ekipmanların kontrol ihtiyaçlarını karşılayabilecek kapasitede, maksimum 30 amper anahtarlama yükünü (bazı özellikler 40A'ya kadar) destekler.
• Kompakt Tasarım: Küçük boyut, alanı kısıtlı elektrik kutuları veya kontrol panellerinde yüksek yoğunluklu kuruluma uygundur.
• Düşük Güç Tüketimi: Bobin güç tüketimi 0,9W kadar düşük olup, sistemin enerji tüketimini ve ısı üretimini etkili bir şekilde azaltır.
• Çoklu Terminal Seçenekleri: Yüksek akımlarla çalışırken mükemmel iletkenlik ve kontak güvenilirliği sağlamak için bakır terminal ürünleri mevcuttur.
• Geniş Gerilim Aralığı: Bobin gerilimi 3VDC ila 48VDC'yi kapsar ve çeşitli kontrol sistemi gerilim seviyeleriyle uyumludur.
Tipik Uygulamalar:
• Otomotiv Elektroniği: Otomobillerde ısıtıcılar, fan motorları ve aydınlatma sistemleri gibi yüksek güçlü yük kontrolü için kullanılır.
• Isıtma ve Havalandırma Ekipmanı: Endüstriyel ve evsel HVAC ekipmanları, ısıtma elemanlarını veya havalandırma fanlarını kontrol etmek için uygundur.
• Ev Aletleri: Elektrikli fırın ve mikrodalga fırın gibi yüksek güçlü ev aletlerinde güç anahtarı kontrolü için kullanılır.
• Endüstriyel Kontrol: Yüksek akım anahtarlaması gerektiren otomasyon ekipmanlarında aktüatör olarak kullanılır.
| İletişim Verileri |
| Tür | CYT93 |
| İletişim materyali | Gümüş alaşımı |
| Temas direnci | 100mΩ Maksimum (1A 6VDC'de) |
| Nominal yük (Dirençli yük) | 20A/30A 250VAC |
| Maks. anahtarlama akımı | 20A/30A |
| Maks. anahtarlama gerilimi | 250VAC |
| Maks. güç değiştirme | 5000VA/7500VA |
| Özellikler |
| Çalışma süresi (nominal bobin voltajında) | 15 ms Maks. ( Diyot yok) |
| Yayınlanma zamanı | 10 ms Maks. ( Diyot yok) |
| Yalıtım direnci | Min. 1000MΩ (500VDC'de) |
| Dielektrik dayanım | Açık kontaklar arasında: 1 dakika boyunca 1500VAC, 50/60Hz |
| Bobin ve kontak arasında: 1 dakika boyunca 2500VAC, 50/60Hz |
| Titreşim direnci | Yıkıcı | 10-55Hz, 1,5 mm'lik çift genlikte |
| Fonksiyonel | 10-55Hz, 1,5 mm'lik çift genlikte |
| Şok direnci | Fonksiyonel | 10G Min. |
| Yıkıcı | 100G Min. |
| Dayanıklılık | Mekanik dayanıklılık (10800ops./h) | 10000000 işlem (oda sıcaklığında) |
| | Elektrik dayanıklılığı (360 işlem/saat) | 100000 işlem (oda sıcaklığında) |
| Ortam sıcaklığı | -40°C~ 85°C(yoğunlaşma yok) |
| Ağırlık | Yaklaşık 28g |
Bobin Verileri (20°C'de)
| Nominal gerilim (VDC) | Nominal işletme akım ±%10(mA) | Bobin direnci ±%10(Ω) | Nominal işletim güç | Çalışma voltajı (Maks.) | Serbest bırakma voltajı (Dk.) | Maks. izin verilen voltaj |
| 5 | 180 | 27 | Yaklaşık 0,9 W | Nominalin %75'i gerilim | Nominalin %5'i gerilim | Nominal voltajın %130'u |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Yukarıda gösterilen veriler başlangıç değerleridir. Bobinin aşırı ısınmasını önlemek için bobin üzerinde izin verilen maksimum voltajı 10 dakikadan fazla uygulamayın.

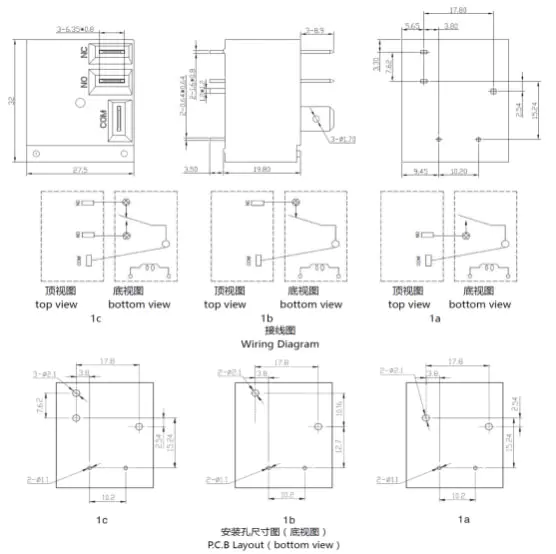

Anahat boyutu, Kablo şeması, PCB düzeni (Birim: mm)

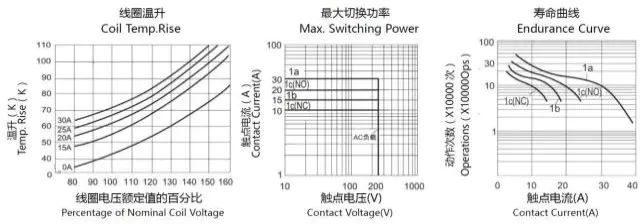

Karakteristik Eğriler
Sipariş Bilgileri
CYT93 - 1 - C - 12VDC - H - D - T - XX
1 3 2 3
1: Tür: CYT93
2: Kutup Sayısı: 1-1 Kutup
3: İrtibat Düzenlemesi: : A Form A ; B Formu B ; C Formu C
4: Nominal Voltaj: 5,6,9,12,15,18,24,48VDC
5: Muhafaza Rengi: H-Siyah
6: Bobin Gücü: D-0,9W
7: Koruyucu Yapı: S-Flux geçirmez,
SH- Mühürlü tipte yıkanabilir
8: Özel Parametre: Nil-Standart tür
Harf veya sayı-Özel gereksinim
Akı geçirmez röleler H2S, SO2, NO2, toz vb. kirleticilerin bulunduğu ortamlarda kullanılamaz.
Akı geçirmez röleler PCB üzerine monte edildikten sonra su ile temizleme veya yüzey işlemi yapılması önerilmez.
Yasal Uyarı: Şartname yalnızca referans amaçlıdır. Teknik özellikler önceden haber verilmeksizin değiştirilebilir.
Olası her uygulama için tüm performansı ve tüm parametreleri değerlendiremedik. Bu nedenle kullanıcıların seçim yapmak için doğru konumda olmaları gerekir.
Kendi uygulamalarına uygun ürün. Mühürlü röleler için, kurulum ve temizlik sonrasında, lütfen kullanmadan önce kasadaki havalandırma deliğini açın. Herhangi bir sorunuz varsa teknik hizmetler için lütfen Chengyuan ile iletişime geçin. Ancak hangi ürünün kullanılması gerektiğinin belirlenmesi kullanıcının sorumluluğundadır.
