Ürün Özellikleri:
Yüksek Kontak Anahtarlama Kapasitesi: Standart 20A yüke ek olarak, kontaklar 35 ampere kadar anahtarlamayı destekler ve arabanın çalıştırılması sırasında veya yüksek güçlü aksesuarlardan kaynaklanan anlık akım dalgalanmalarını yönetebilir.
Ultra Düşük Güç Tüketimi: Bobin güç tüketimi yalnızca 0,6W/0,8W olup, araç aküsü üzerindeki yükün azaltılmasına yardımcı olur ve otomotiv endüstrisinin düşük enerji tüketimine yönelik eğilimine uyum sağlar.
Mükemmel Mekanik Dayanıklılık: Yüksek şok ve titreşim direncine sahiptir, engebeli sürüş koşullarında ve motor titreşimlerinde bile kararlı elektrik bağlantıları sağlar.
Geniş Bobin Gerilim Aralığı: Farklı otomotiv devre gerilimlerine uyum sağlayan, 3VDC'den 48VDC'ye kadar çeşitli özelliklerde mevcuttur.
Kompakt Tasarım: Optimize edilmiş yapı ve küçük boyut, kapalı otomotiv elektrik kontrol kutularında yoğun kurulumu kolaylaştırır.

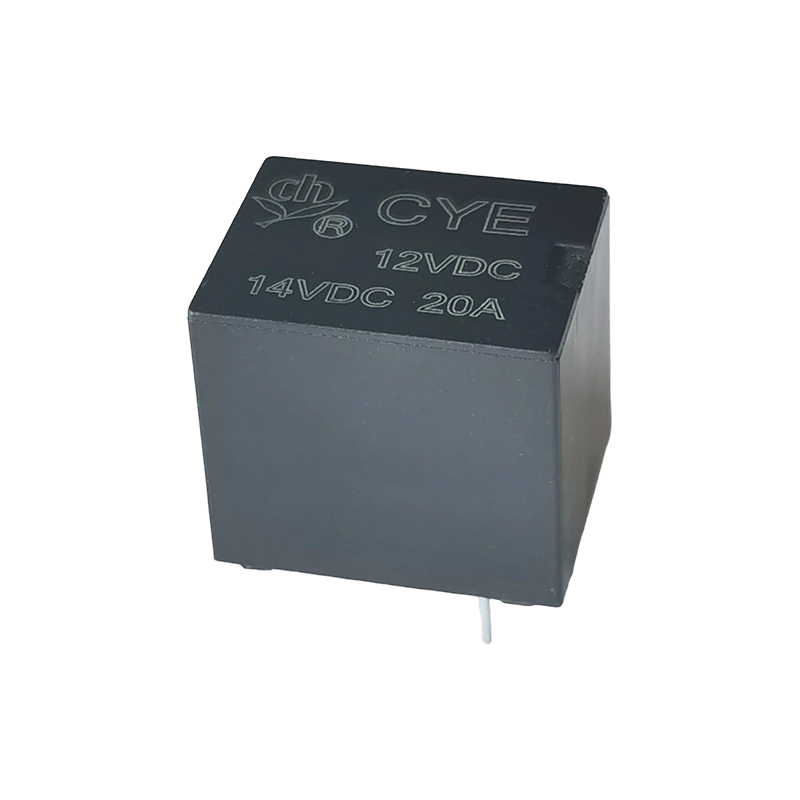

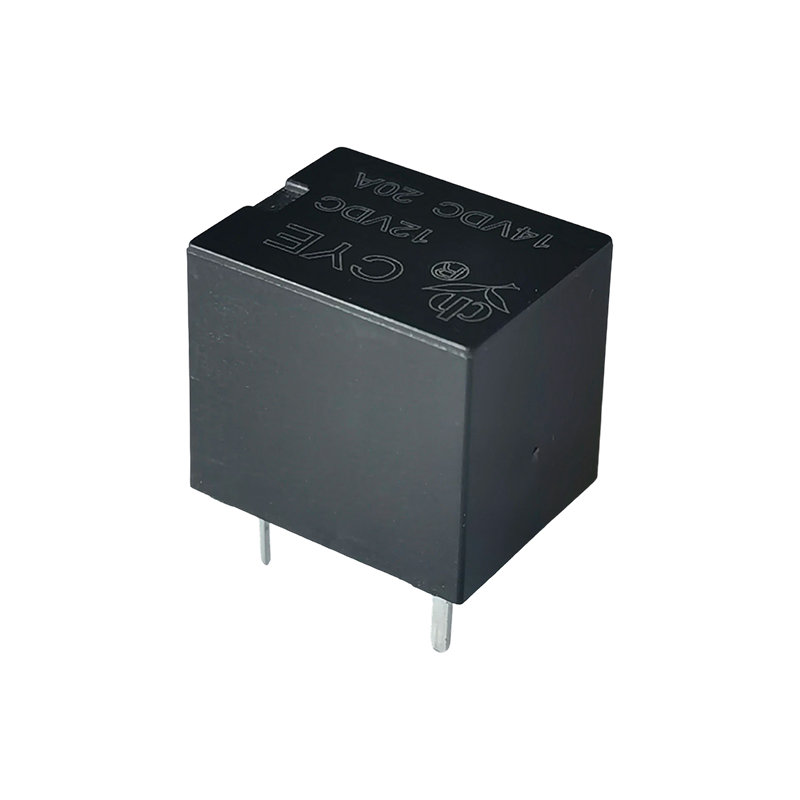

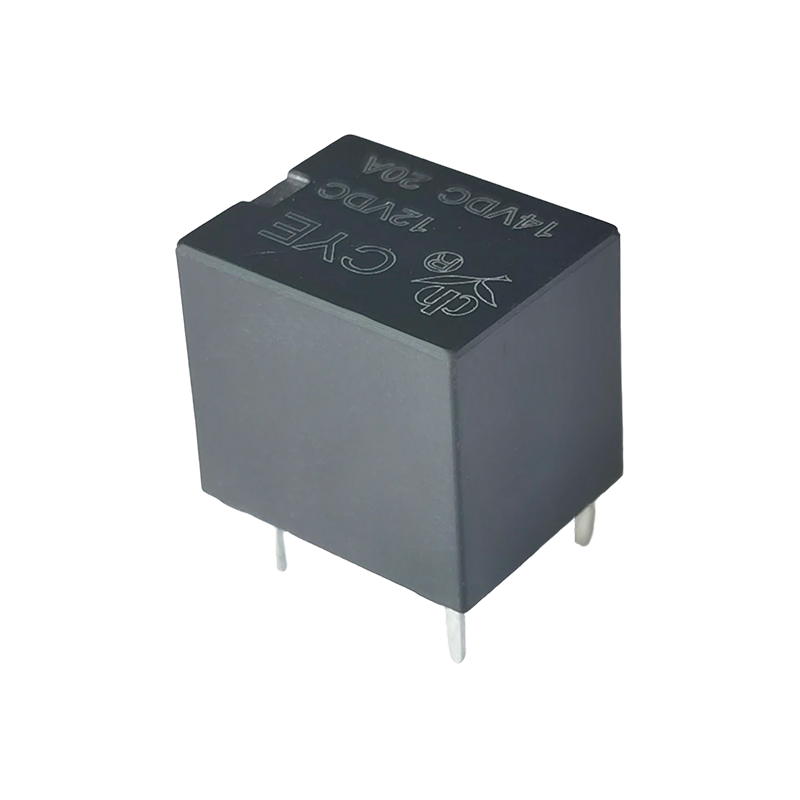

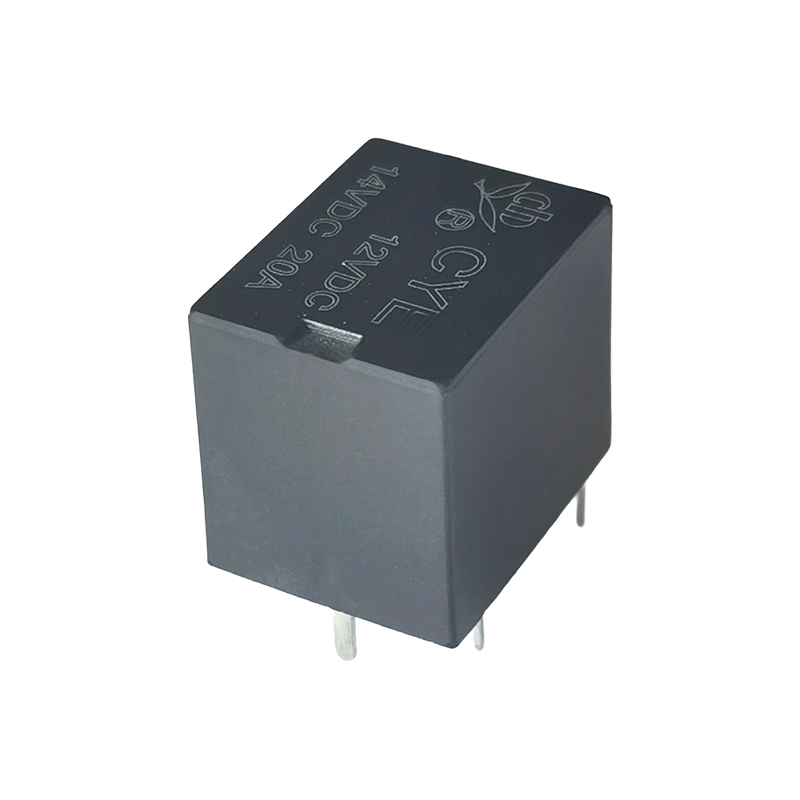

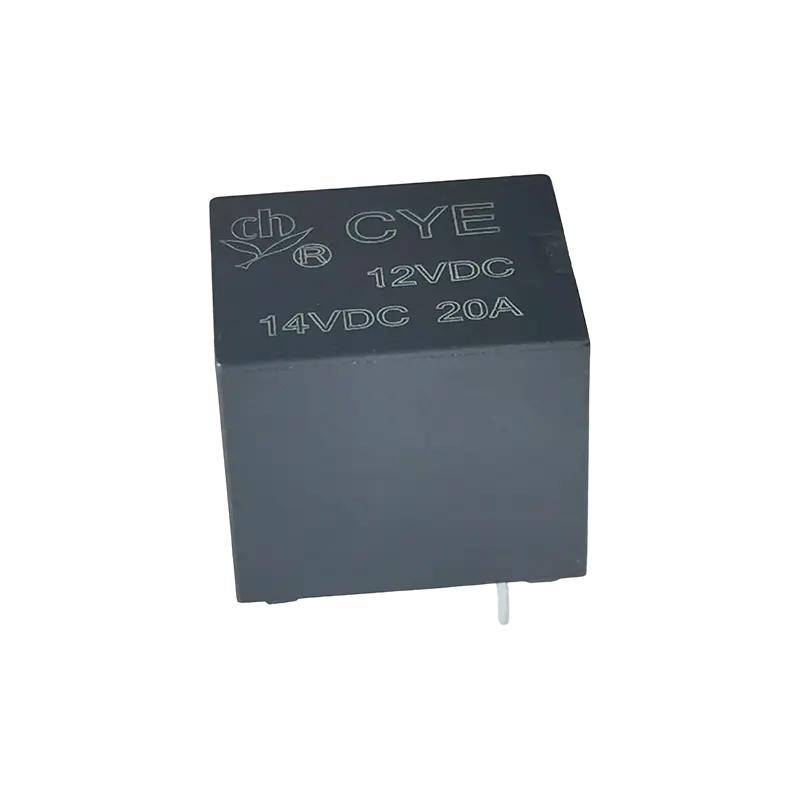

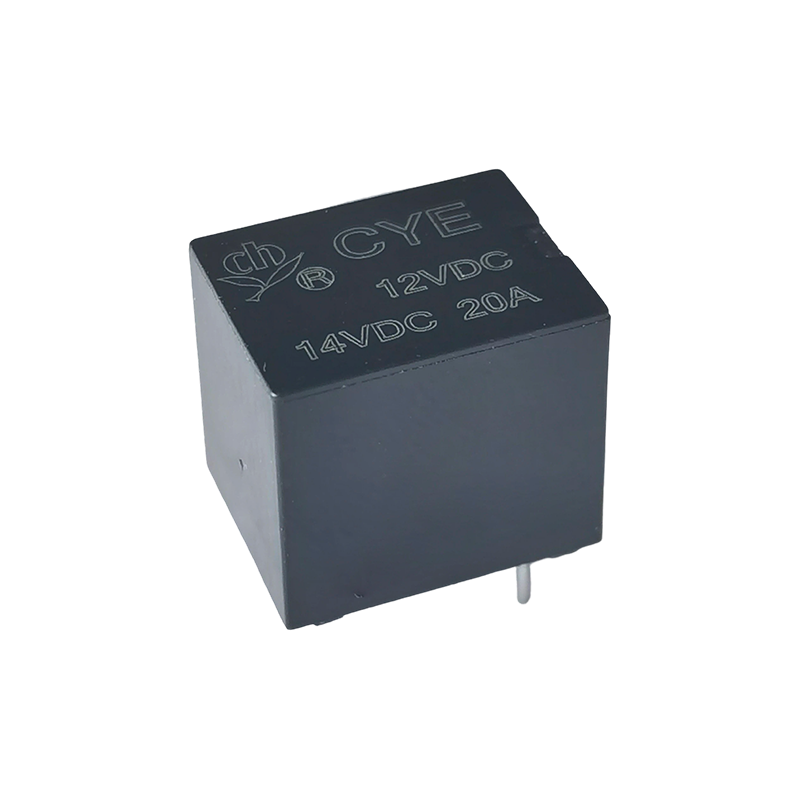

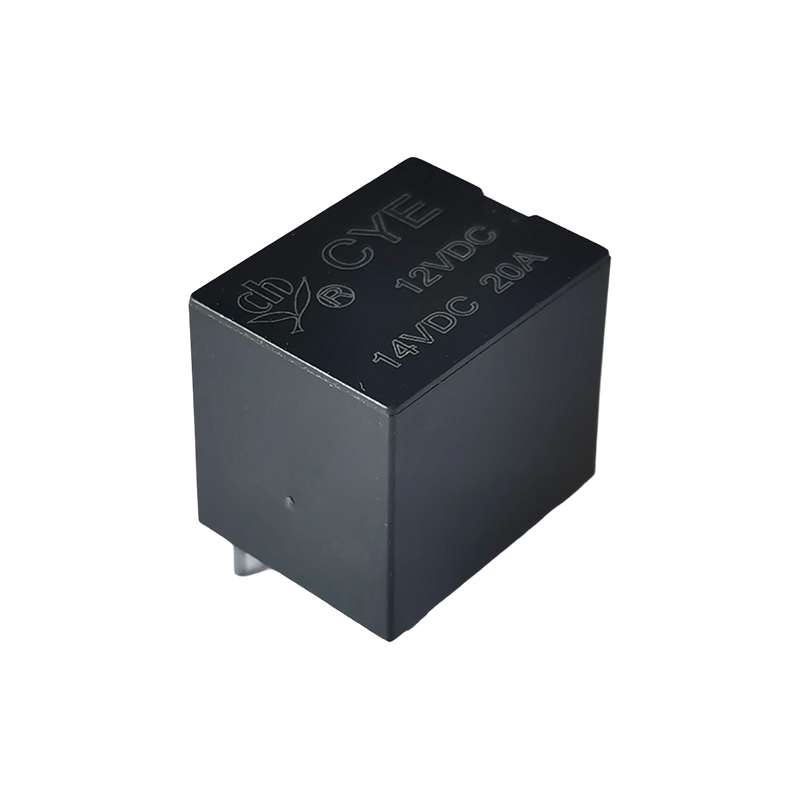

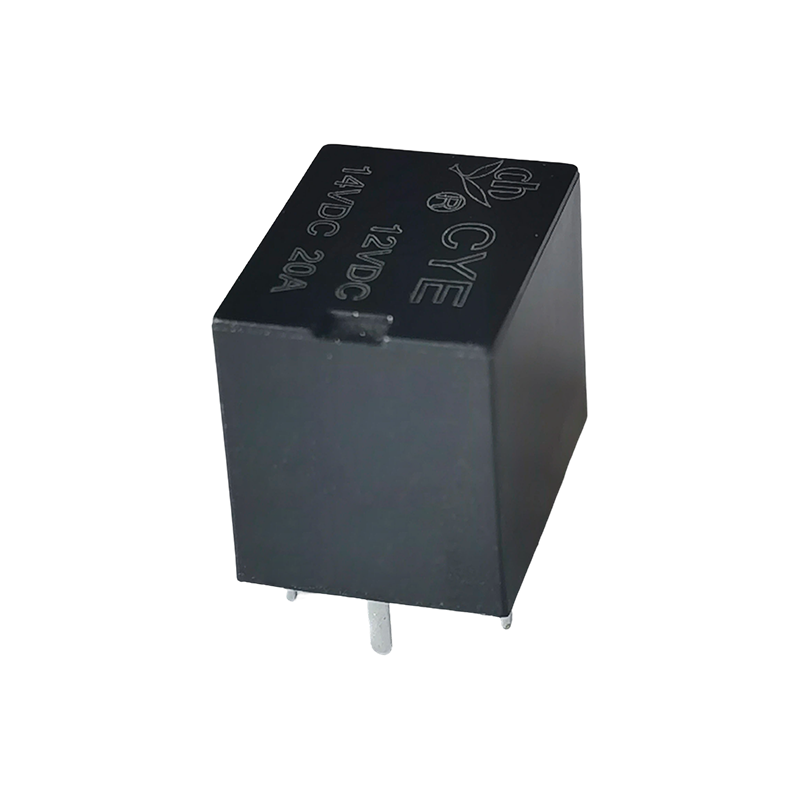

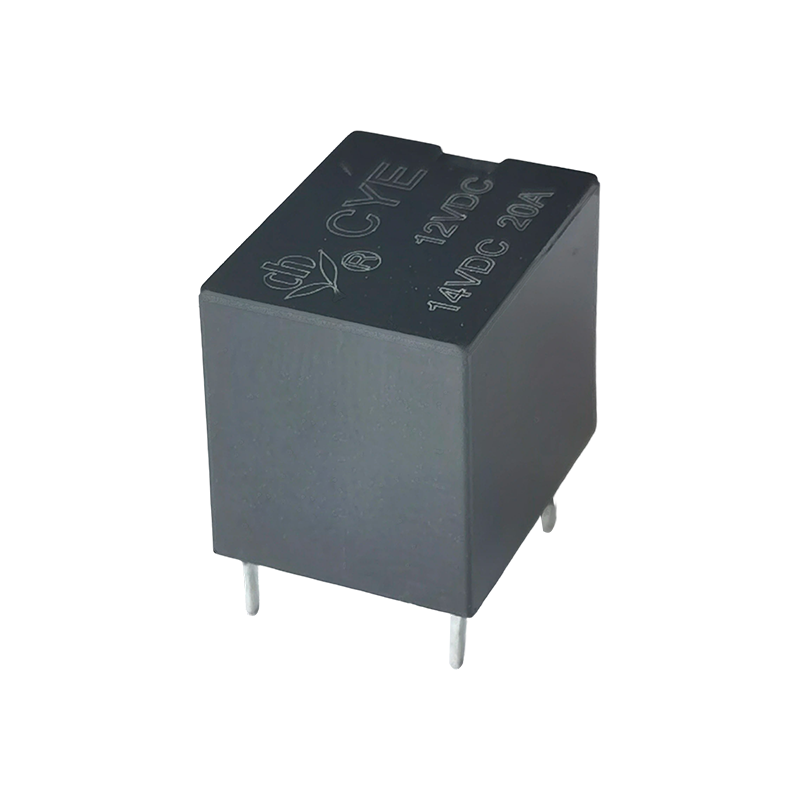

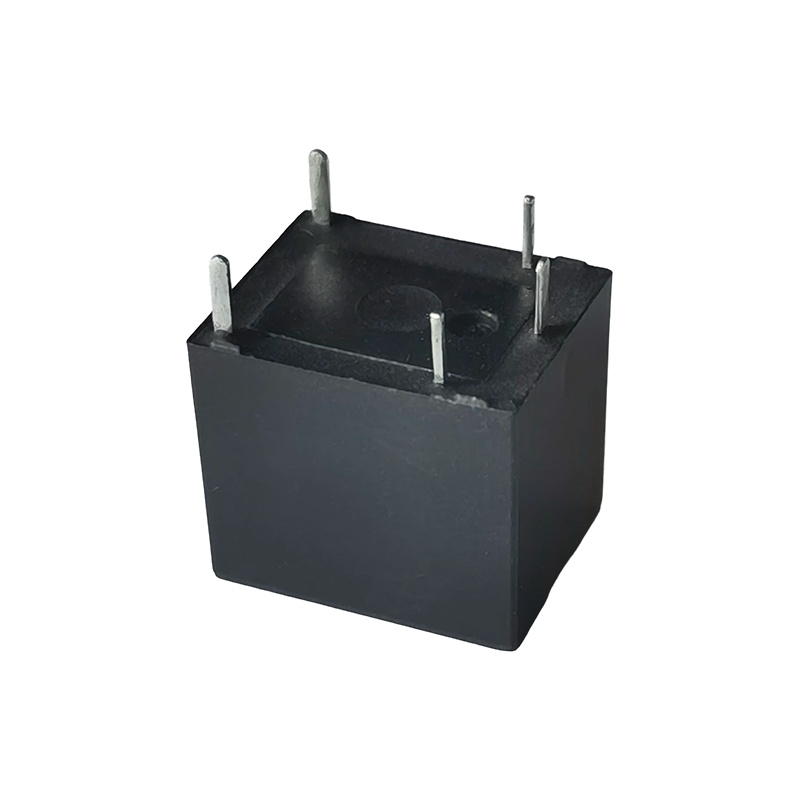

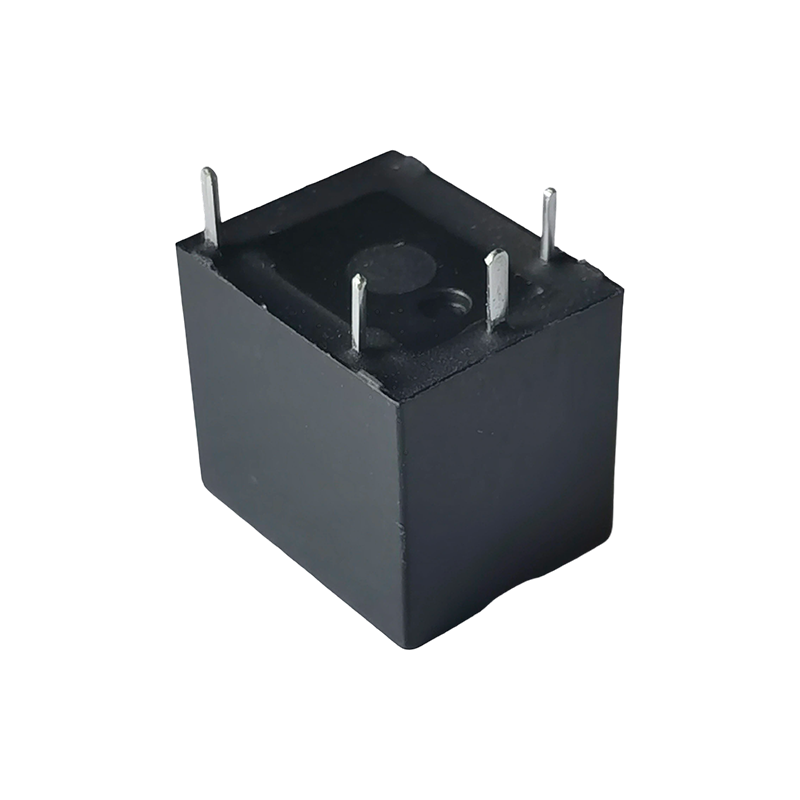

CYE (T78) rölesi, geniş bir uygulama yelpazesine sahip ultra minyatür, yüksek güçlü bir elektromanyetik röledir.
Başlıca kullanımları şunları içerir:
Otomotiv Sektörü: Yaygın olarak araba kapı kilit motoru kontrolünde, araba hırsızlığa karşı alarm sistemlerinde ve otomotiv elektronik ekipmanlarında sinyal anahtarlama ve yük kontrolünde kullanılır.
Ev Aletleri ve Ofis Ekipmanları: Ev aletlerinde (klima, çamaşır makinesi gibi) ve ofis otomasyon ekipmanlarında güç yönetimi veya sinyal iletimi için uygundur.
Güvenlik ve Alarm Sistemleri: Otomatik hırsızlık alarmlarının temel bileşeni olarak devre anahtarlamasını kontrol eder.
Endüstriyel Kontrol ve Otomasyon: Endüstriyel otomasyon sistemlerinde, cihazlarda ve iletişim cihazlarında yüksek güçlü yüklerin düşük voltaj sinyalleriyle kontrol edilmesi için kullanılır.
Tüketici Elektroniği ve Gelişen Teknolojiler: Akıllı evlerde, IoT cihazlarında, yeni enerji ekipmanlarında ve tıbbi elektroniklerde genişletilmiş uygulamalar.
İletişim Verileri
| Tür | CYE |
| İletişim materyali | Gümüş alaşımı |
| Temas direnci | 100mΩ Maksimum (1A 6VDC'de) |
| Nominal yük (Dirençli yük) | 20A 14VDC |
| Maks. anahtarlama akımı | 35A |
| Maks. anahtarlama gerilimi | 30VDC |
| Özellikler |
| Çalışma süresi (nominal bobin voltajında) | 10 ms Maks. (Diyot yok) |
| Yayınlanma zamanı | 5 ms Maks. (Diyot yok) |
| Yalıtım direnci | Min. 100MΩ (500VDC'de) |
| Dielektrik dayanım | Açık kontaklar arasında: 1 dakika boyunca 500VAC, 50/60Hz |
| Bobin ve kontak arasında: 1 dakika boyunca 500VAC, 50/60Hz |
| Titreşim direnci | Fonksiyonel | 10-500Hz,YOK-10G |
| 10-500Hz, NC-5G |
| Şok direnci | Fonksiyonel | NO/11ms için 20g. NC/11 ms için 5g. |
| Yıkıcı | 100G Min. |
| Dayanıklılık | Mekanik dayanıklılık (10800ops./h) | 10000000 saat 10000000 işlem (oda sıcaklığında) |
| Elektrik dayanıklılığı (360 işlem/saat) | 100000 işlem (oda sıcaklığında) |
| Ortam sıcaklığı | -40°C~ 125°C(yoğuşmasız) |
| Ağırlık | Yaklaşık 6g |
| Nominal gerilim (VDC) | Nominal işletme akım ±%10(mA) | Bobin direnci ±%10(Ω) | Nominal işletim güç | Çalışma voltajı (Maks.) | Serbest bırakma gerilimi (Dk.) | Maks. izin verilen voltaj |
| 6 | 100 | 60 | Yaklaşık 0,6W | Nominalin %60'ı gerilim | Nominalin %10'u gerilim | Nominal voltajın %130'u |
| 9 | 66.67 | 135 |
| 12 | 50 | 240 |
| 24 | 25 | 960 |
| 6 | 130 | 45 | Yaklaşık 0,8W | Nominalin %57,5'i gerilim |
| 9 | 90 | 102 |
| 12 | 70 | 180 |
| 24 | 30 | 720 |
Yukarıda gösterilen veriler başlangıç değerleridir. Bobinin aşırı ısınmasını önlemek için bobin üzerinde izin verilen maksimum voltajı 10 dakikadan fazla uygulamayın.

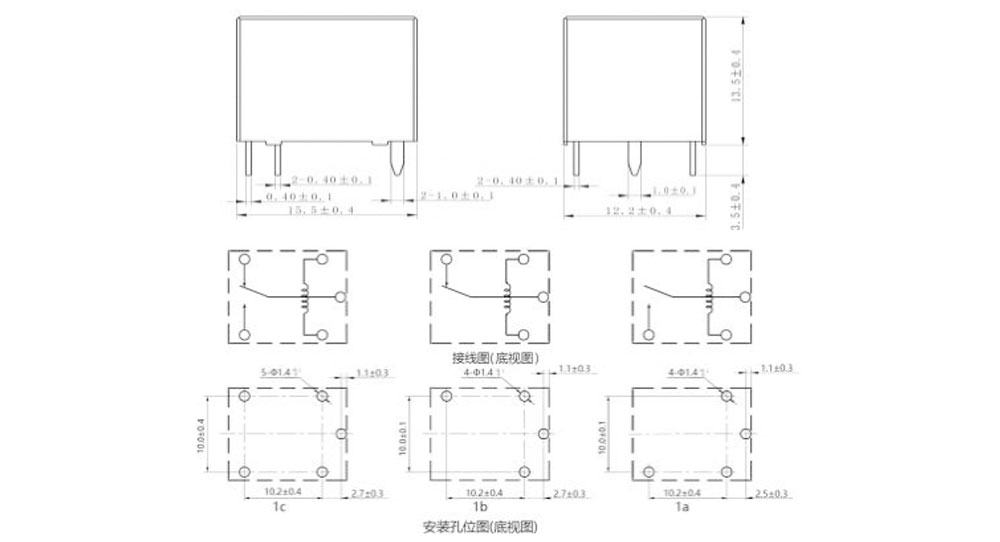

Anahat boyutu, Kablolama şeması, PCB düzeni (Birim: mm)

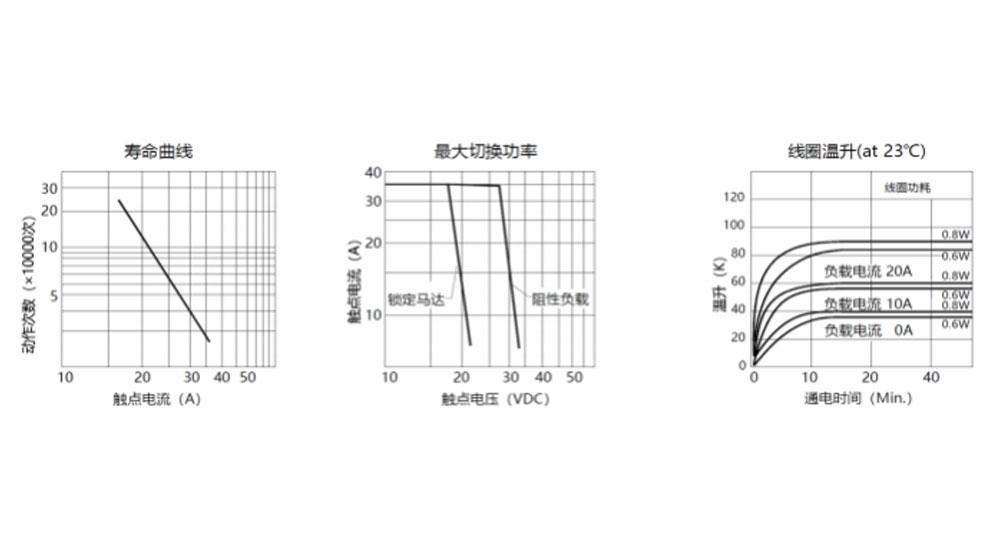

Karakteristik Eğriler
Sipariş Bilgileri
CYE - 1 - C - 12VDC - B - D - T - XX
1 3 2 3 4 5 6 7 8
1: Tür: CYE
2: Kutup Sayısı: 1-1 Kutup
3: İletişim Düzenlemesi: A-Form A ; B-Formu B ; C-Formu C
4: Nominal Gerilim: 6,9,12,24VDC
5: Muhafaza Rengi: B-Siyah
6: Bobin Gücü: D-0,8W L-0,6W
7: Koruyucu Yapı: S-Flux geçirmez,
SH- Mühürlü tip yıkanabilir
8: Özel Parametre: Nil-Standart tip
Harf veya sayı-Özel gereksinim
Akı geçirmez röleler H2S, SO2, NO2, toz vb. kirleticilerin bulunduğu ortamlarda kullanılamaz.
Akı geçirmez röleler PCB üzerine monte edildikten sonra su ile temizleme veya yüzey işlemi yapılması önerilmez.
Yasal Uyarı: Şartname yalnızca referans amaçlıdır. Teknik özellikler önceden haber verilmeksizin değiştirilebilir.
Olası her uygulama için tüm performansı ve tüm parametreleri değerlendiremedik. Bu nedenle, kullanıcıların seçim yapmak için doğru konumda olmaları gerekir.
Kendi uygulamalarına uygun ürün. Mühürlü röleler için, kurulum ve temizlik sonrasında, lütfen kullanmadan önce kasadaki havalandırma deliğini açın. Herhangi bir sorunuz varsa teknik hizmetler için lütfen Chengyuan ile iletişime geçin. Ancak hangi ürünün kullanılması gerektiğinin belirlenmesi kullanıcının sorumluluğundadır.
