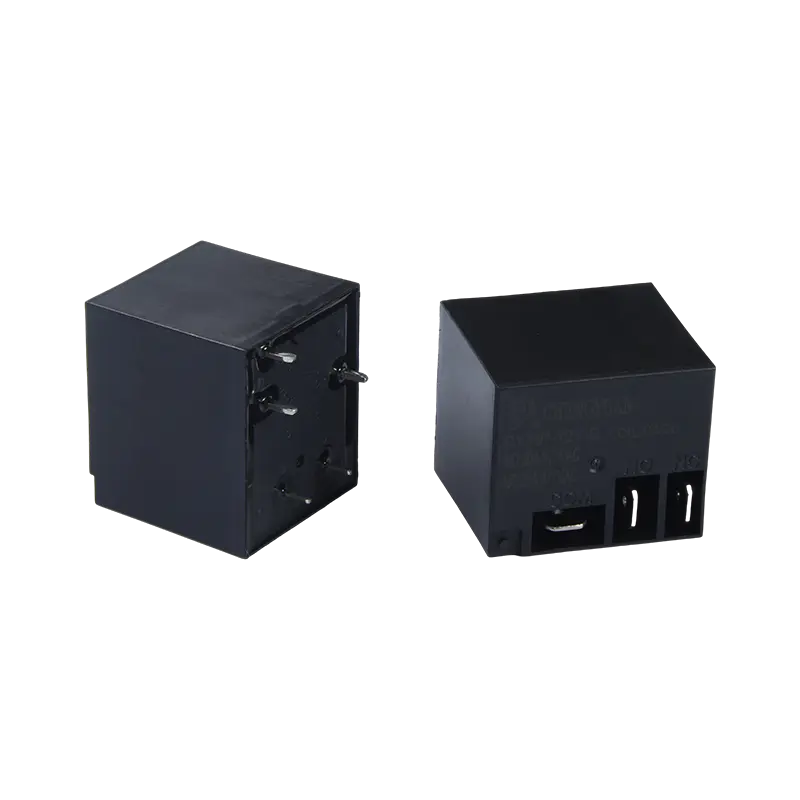

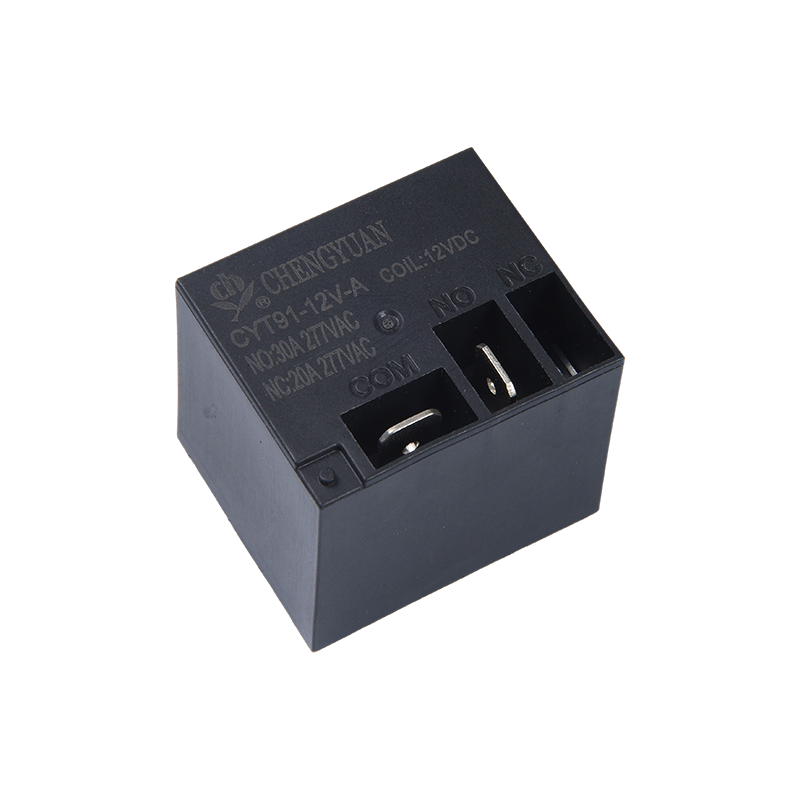

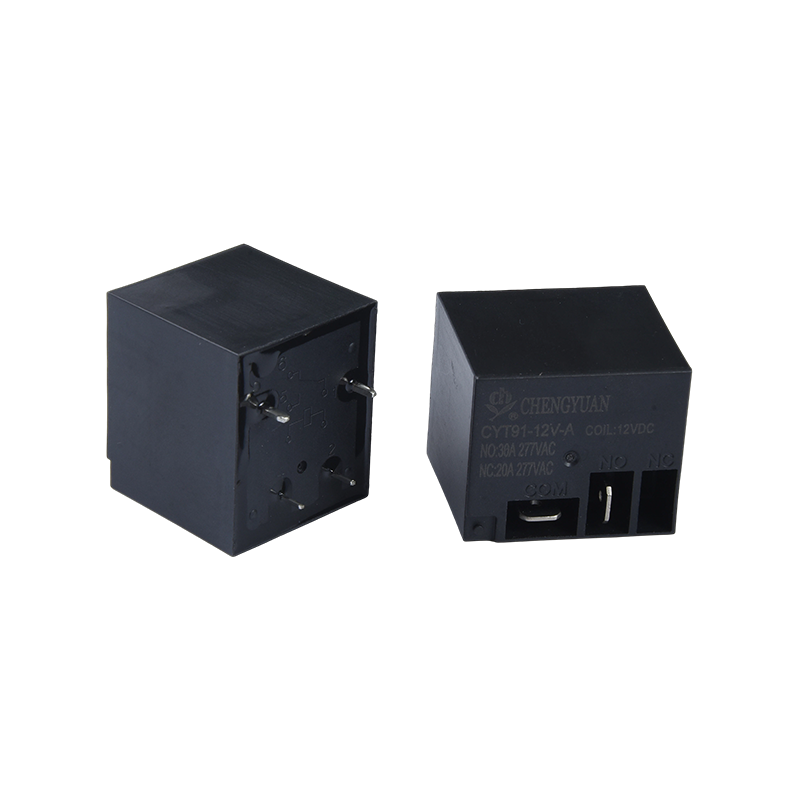

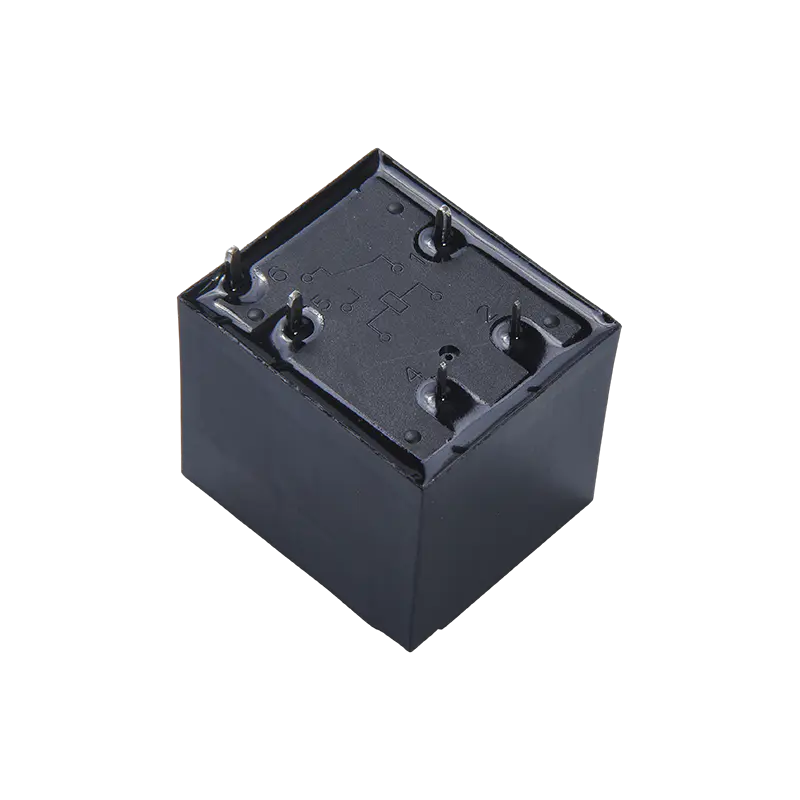

1. Ürün Avantajları
Yüksek Akımlı Kompakt Tasarım: Küçük bir hacimde 20A/30A'lık yüksek yük anahtarlama kapasitesine ulaşarak yüksek güç yoğunluğu sunar ve kurulum alanından tasarruf sağlar.
Güçlendirilmiş Akım Taşıma Yapısı: İsteğe bağlı bakır terminal versiyonu, daha düşük temas direnci ve daha güçlü akım taşıma kapasitesi sağlayarak ısı oluşumunu azaltır ve yüksek akım altında uzun vadeli güvenilirliği artırır.
Geniş Gerilim Sürücüsü: Geniş bobin çalışma gerilimi aralığı (3-48VDC), özellikle otomotiv elektroniği, pille çalışan ekipmanlar ve çeşitli DC kontrol sistemleri için uygundur.
2. Temel Özellikler
Yük Kapasitesi: Çoğu yüksek güçlü dirençli ve endüktif yüklerin kontrol ihtiyaçlarını karşılayarak 30A @ 250VAC veya 28VDC'ye kadar yük anahtarlamayı destekler.
Kontak Konfigürasyonu: Basit devre anahtarlaması veya açma/kapama kontrolü için uygun, bir normalde açık ve bir normalde kapalı kontak sağlayan bir SPDT (Tek Kutuplu Çift Atış) yapısı kullanır.
Verimli Sürüş: Tipik bobin güç tüketimi 0,9 W olup, yüksek sürüş verimliliği ve kontrol devresinde düşük yük sunar.
Dayanıklı Tasarım: Yüksek akım arkı için optimize edilmiş sağlam yapı, kontak malzemeleri ve basınç, uzun bir elektrik ömrü sağlar.
3. Ana Uygulamalar
Otomotiv Elektroniği: Elektrikli araçlarda ve geleneksel araçlarda akü yönetimi, ön şarj devreleri, ısıtıcılar, üfleyiciler ve yüksek güçlü aydınlatma kontrolü için kullanılır.
Endüstriyel Ekipman: Küçük ve orta ölçekli motorları, kompresörleri, endüstriyel ısıtıcıları ve güç dağıtım ünitelerini kontrol eder.
Ev Aletleri: Anlık su ısıtıcılarında, yüksek güçlü mutfak aletlerinde, klima kompresörlerinde ve yüksek akım anahtarlama gerektiren ısıtma ekipmanlarında kullanılır.
Enerji Kontrolü: Güneş enerjisi sistemleri ve şarj ekipmanlarındaki yüksek akımlı DC devreleri için ana kontrol anahtarı görevi görür.
| İletişim Verileri |
| Tür | CYT91 |
| İletişim materyali | Gümüş alaşımı |
| Temas direnci | 100mΩ Maksimum (1A 6VDC'de) |
| Nominal yük (Dirençli yük) | 20A/30A 250VAC |
| Maks. anahtarlama akımı | 20A/30A |
| Maks. anahtarlama gerilimi | 250VAC |
| Maks. güç değiştirme | 5000VA/7500VA |
| Özellikler |
| Çalışma süresi (nominal bobin voltajında) | 15 ms Maks. (Diyot yok) |
| Yayınlanma zamanı | 10 ms Maks. ( Diyot yok) |
| Yalıtım direnci | Min. 1000MΩ (500VDC'de) |
| Dielektrik dayanım | Açık kontaklar arasında: 1 dakika boyunca 1500VAC, 50/60Hz |
| Bobin ve kontak arasında: 1 dakika boyunca 2500VAC, 50/60Hz |
| Titreşim direnci | Yıkıcı | 10-55Hz, 1,5 mm'lik çift genlikte |
| Fonksiyonel | 10-55Hz, 1,5 mm'lik çift genlikte |
| diz direnci | Fonksiyonel | 10G Min. |
| Yıkıcı | 100G Min. |
| Dayanıklılık | Mekanik dayanıklılık (10800ops./h) | 10000000 işlem (oda sıcaklığında) |
| Elektrik dayanıklılığı (360 işlem/saat) | 100000 işlem (oda sıcaklığında) |
| Ortam sıcaklığı | -40°C~ 85°C(yoğunlaşma yok) |
| Ağırlık | Yaklaşık 28g |
Bobin Verileri (20°C'de)
| Nominal gerilim (VDC) | Nominal işletme akım ±%10(mA) | Bobin direnci ±%10(Ω) | Nominal işletim güç | Çalışma voltajı (Maks.) | Serbest bırakma gerilimi (Dk.) | Maks. izin verilen voltaj |
| 5 | 180 | 27 | Yaklaşık 0,9 W | Nominalin %75'i gerilim | Nominalin %5'i gerilim | Nominal voltajın %130'u |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Yukarıda gösterilen veriler başlangıç değerleridir. Bobinin aşırı ısınmasını önlemek için bobine izin verilen maksimum voltajı 10 dakikadan fazla uygulamayın.

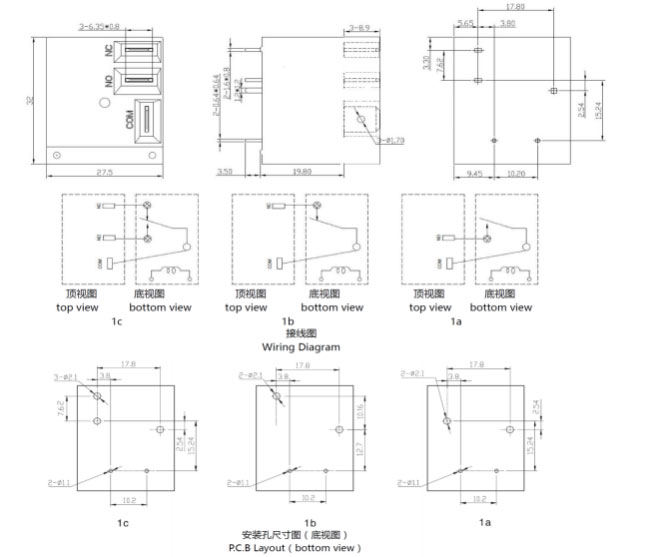

Anahat boyutu, Kablo şeması, PCB düzeni (Birim: mm)

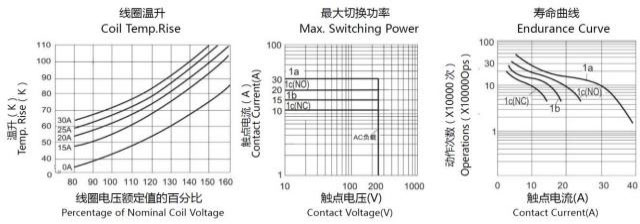

Karakteristik Eğriler
Sipariş Bilgileri
CYT91 - 3 1 - C - 12VDC - B - D - S - XX
1 2 3 4 5 6 7 8
1: Tür: CYT91
2: Kutup Sayısı: 1-1 Kutup
3: İrtibat Düzenlemesi: : A Form A ; B Formu B ; C Formu C
4: Nominal Voltaj: 5,6,9,12,15,18,24,48VDC
5: Muhafaza Rengi: B-Siyah; L-Mavi
6: Bobin Gücü: D-0,9W
7: Koruyucu Yapı: S-Flux geçirmez,
SH- Mühürlü tipte yıkanabilir
8: Özel Parametre: Nil-Standart tür
Harf veya sayı-Özel gereksinim
Akı geçirmez röleler H2S, SO2, NO2, toz vb. kirleticilerin bulunduğu ortamlarda kullanılamaz.
Akı geçirmez röleler PCB üzerine monte edildikten sonra su ile temizleme veya yüzey işlemi önerilmez.
Yasal Uyarı: Şartname yalnızca referans amaçlıdır. Teknik özellikler önceden haber verilmeksizin değiştirilebilir.
Olası her uygulama için tüm performansı ve tüm parametreleri değerlendiremedik. Bu nedenle kullanıcıların seçim yapmak için doğru konumda olmaları gerekir.
Kendi uygulamalarına uygun ürün. Mühürlü röleler için, kurulum ve temizlik sonrasında, lütfen kullanmadan önce kasadaki havalandırma deliğini açın. Herhangi bir sorunuz varsa teknik hizmetler için lütfen Chengyuan ile iletişime geçin. Ancak hangi ürünün kullanılması gerektiğinin belirlenmesi kullanıcının sorumluluğundadır.
