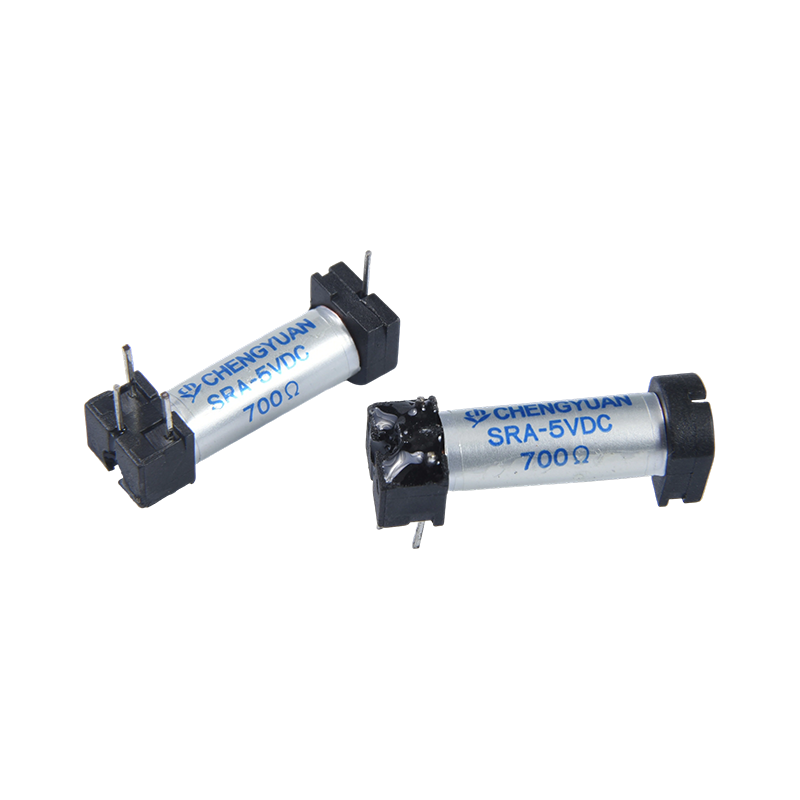

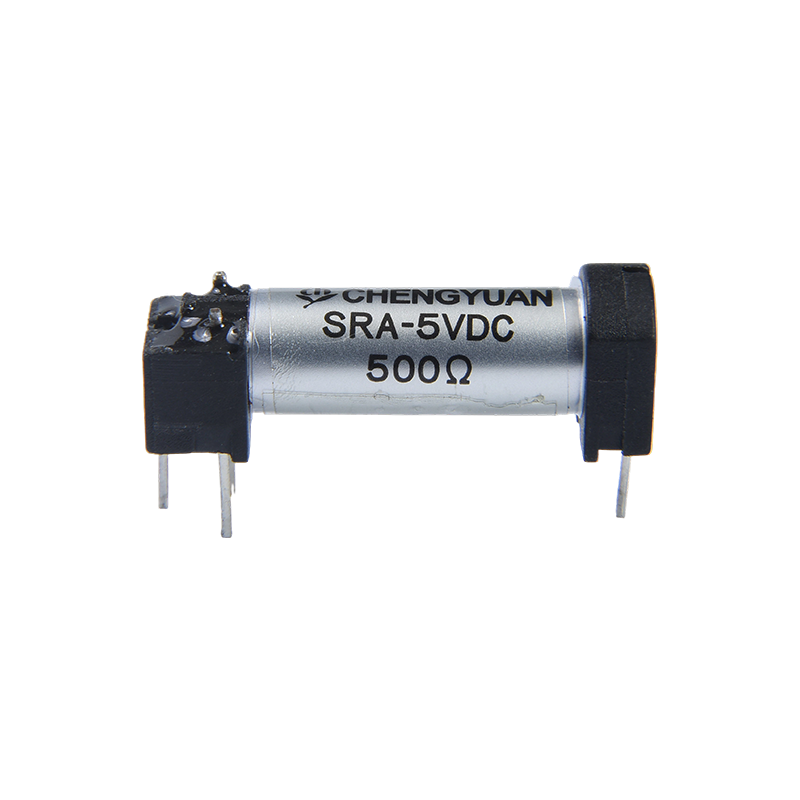

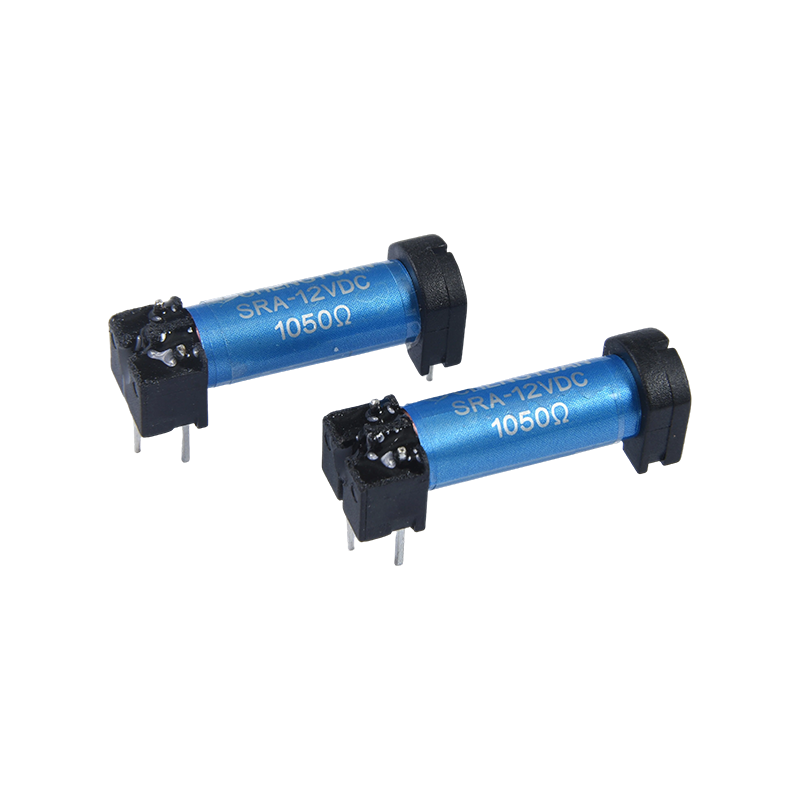

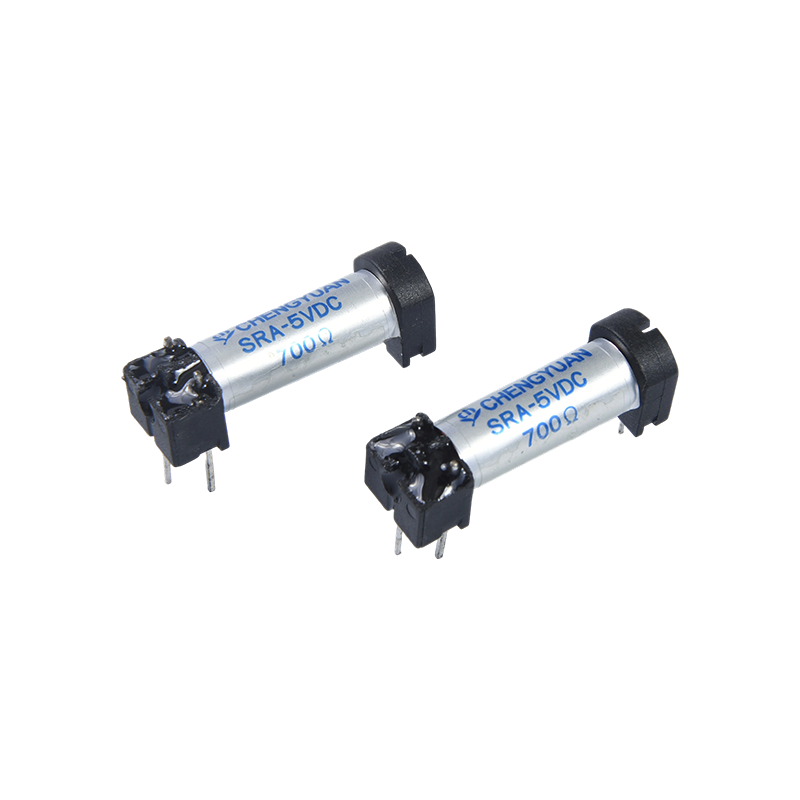

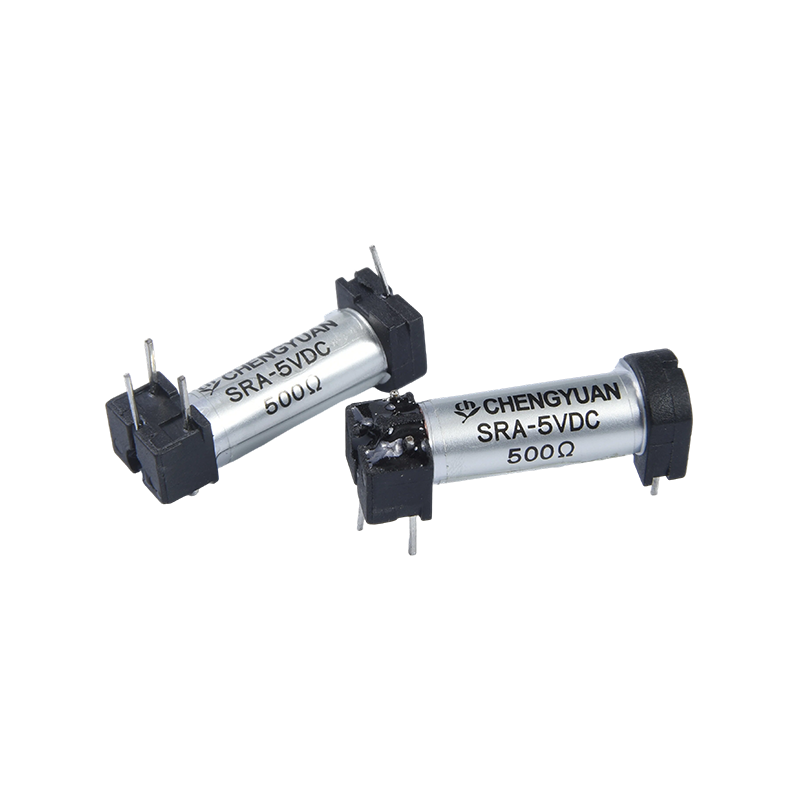

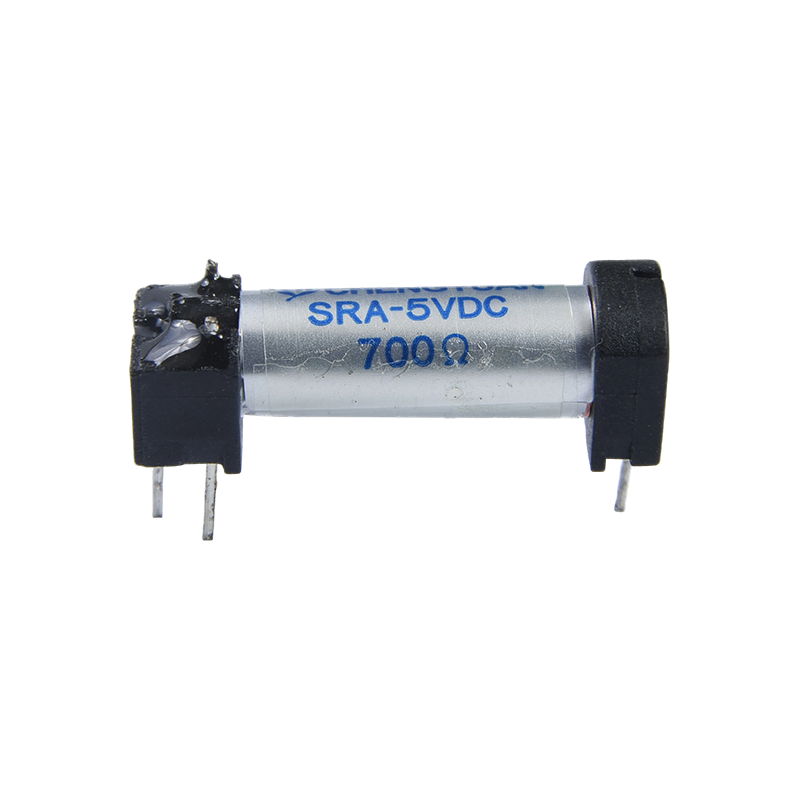

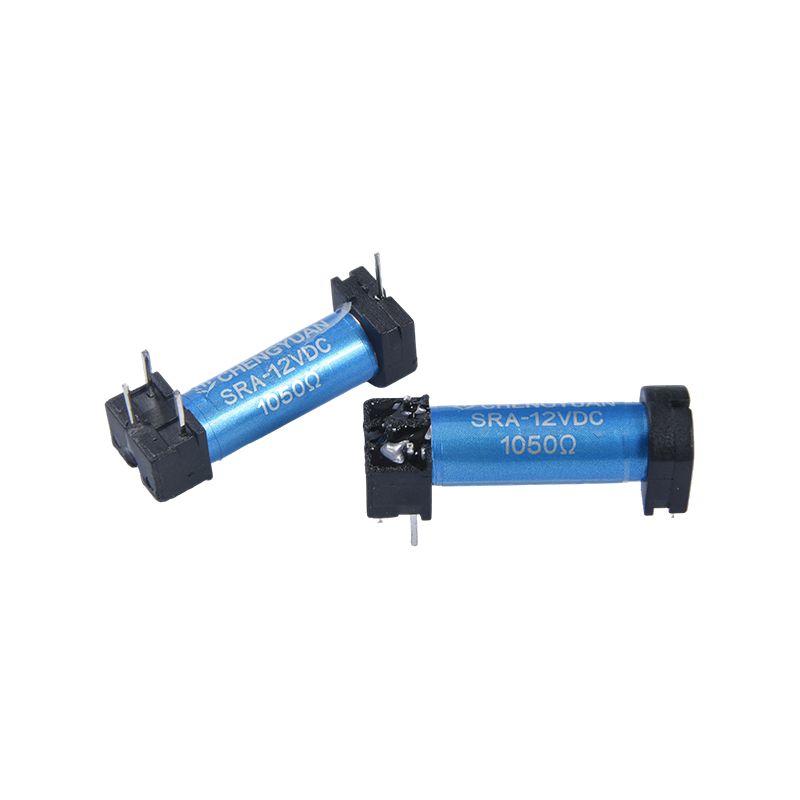

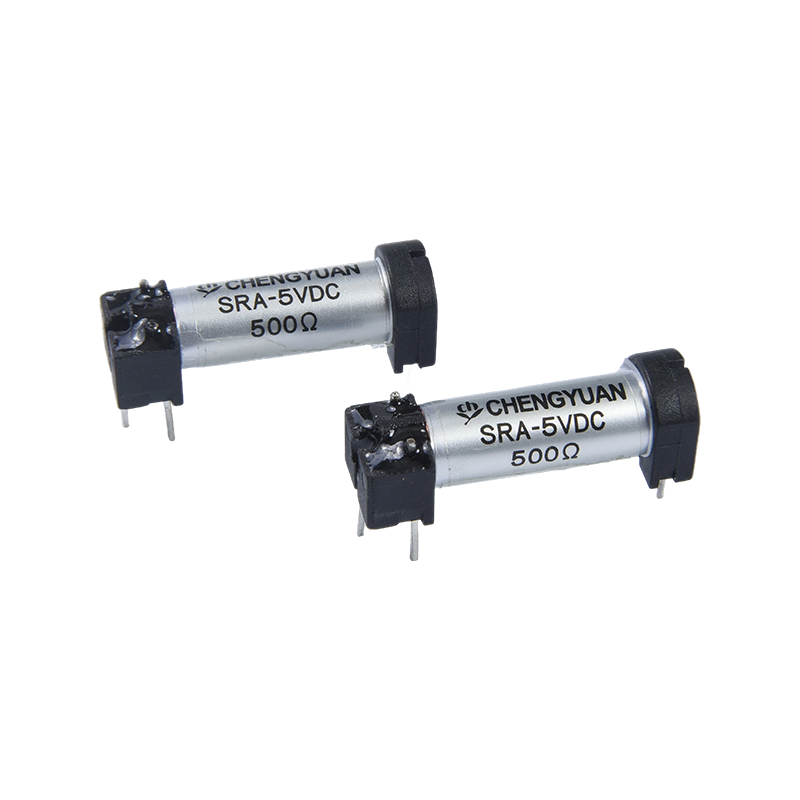

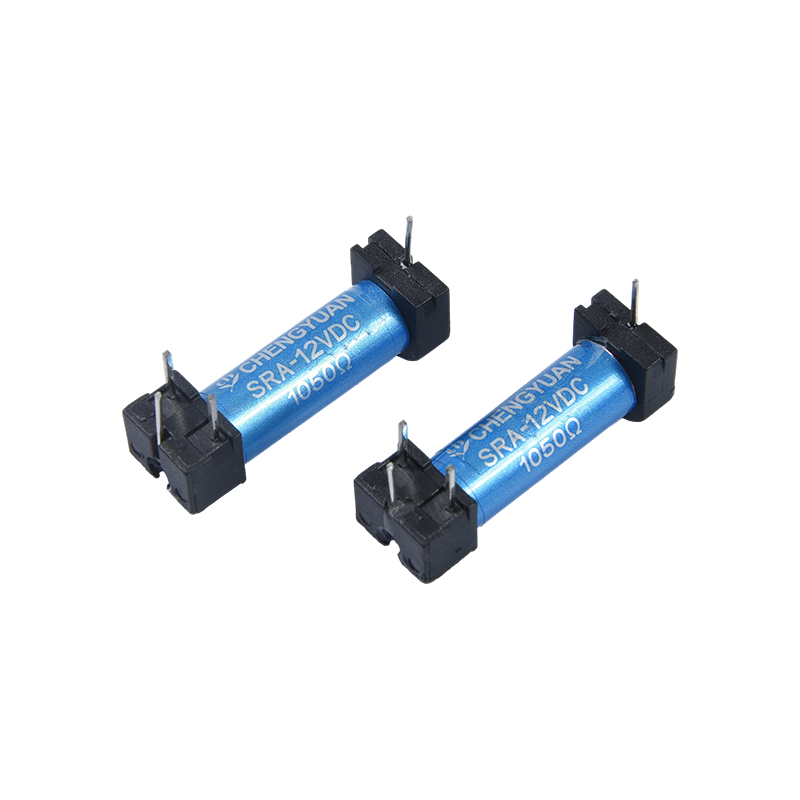

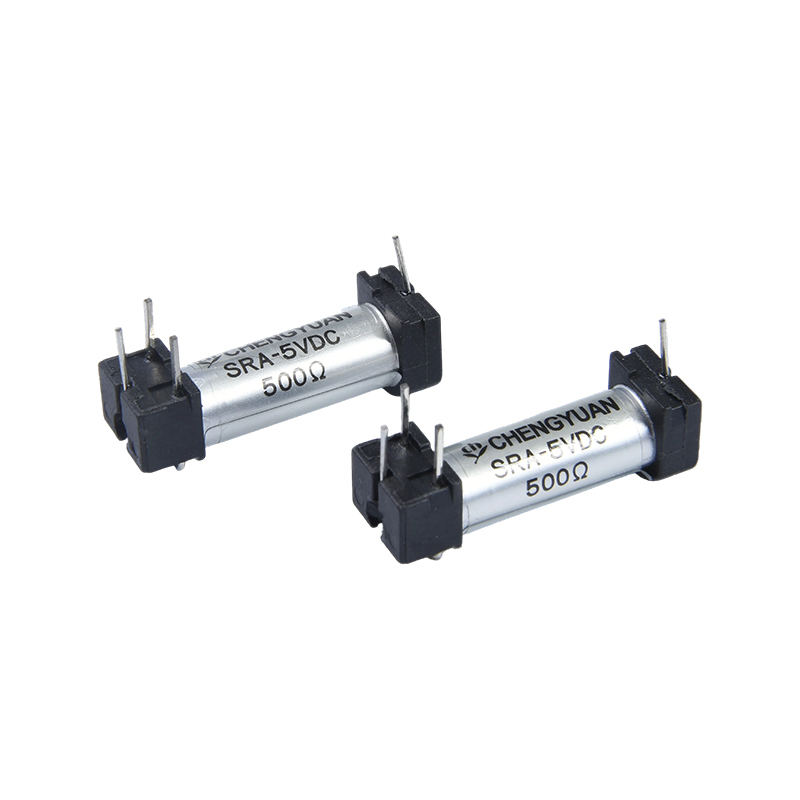

I. Ürün Özellikleri
1. Minyatürleştirilmiş Tasarım: Küçük boyut ve hafiflik, yüksek yoğunluklu montaj senaryolarına uygun olarak PCB kartı alanından etkili bir şekilde tasarruf sağlar;
2. Uygun Kurulum: Baskılı devre kartlarına doğrudan lehimlemeyi destekler, otomatik lehimleme işlemleriyle uyumludur, montaj verimliliğini artırır;
3. Güvenilir Yapı: Güçlü şok ve titreşim direnci sunan, çeşitli ortamlarda istikrarlı çalışmayı sağlayan kamış anahtar yapısını benimser.
II. Avantajları
1. Yüksek Hassasiyet: Yüksek hassasiyetli tasarım, zayıf kontrol sinyallerine hızlı yanıt verilmesini sağlayarak kontrol doğruluğunu artırır;
2. Düşük Güç Tüketimi: Düşük bobin güç tüketimi, pille çalışan veya düşük güçlü elektronik cihazlar için uygundur;
3. Güçlü Çevresel Uyumluluk: Mükemmel şok ve titreşim direnci, uzun hizmet ömrü, ekipman bakımı ve değiştirme maliyetlerini azaltır;
4. Esnek Kurulum ve Seçim: Farklı devrelere ve kurulum gereksinimlerine uyacak çoklu bobin empedans özellikleriyle doğrudan PCB lehimlemeyi destekler.
III. SR kamış rölesinin çekirdek bileşeni olan kamış anahtarı, inert bir gazla kapatılmıştır. Devre, manyetik alan yoluyla kamış kontakların mıknatıslanmasıyla açılıp kapatılır. Ultra küçük boyutu, düşük güç tüketimi, yüksek hassasiyeti ve uzun ömrü, onu yüksek alan verimliliği ve güvenilirlik gerektiren uygulamalar için uygun kılan temel avantajlarıdır.
Tipik uygulamalar şunları içerir:
İletişim ekipmanı: Sinyal değiştirme veya devre koruması için çeviricilerde, görüntülü telefon sistemlerinde vb. kullanılır.
Güvenlik sistemleri: Erişim kontrol sistemlerine, alarm cihazlarına ve güvenlik kameralarına entegre edilmiştir.
Endüstriyel otomasyon ve çeşitli çip test cihazları, otomotiv test cihazları vb.
Tıbbi ve ölçüm ekipmanları: Düşük ısı üretimi ve yüksek stabilitesi nedeniyle hassas cihazlarda veya test sistemlerinde hassas sinyal anahtarlama için uygundur.
| İletişim parametreleri |
| Parametre adı | Parametre değeri |
| modeli | SR |
| İletişim malzemeleri | Ru/Rh |
| Temas direnci | ≤100mΩ Maks.(1A 16VDC'de) |
| Nominal yük (dirençli) | 0.1A 125VAC / 0,5A 24VDC |
| Maksimum anahtarlama akımı | 0.5A |
| Maksimum anahtarlama voltajı | 200VAC |
| Maksimum anahtarlama gücü | 10VA(AC)/10W(DC) |
| Performans parametreleri |
| Çekme süresi (nominal voltaj) | 0,55ms Maks. |
| Yayınlanma zamanı | 0,2ms Maks. |
| Yalıtım direnci | Min 100MΩ (500VDC'de) |
| Dielektrik dayanım basıncı | Temastan kontağa: 1 dakika için 200VAC, 50/60Hz |
| Dielektrik dayanım basıncı | Kontak bobini bağlantısı: 1 dakika için 1400VAC, 50/60Hz |
| Titreşime dayanıklı (dayanıklı) | 10-55Hz, çift genlik 1,5 mm |
| Titreşim direnci (arızalar için) | 10-55Hz, çift genlik 1,5 mm |
| Darbe dayanımı (arıza) | 20G Min |
| Darbe dayanımı (dayanıklılık) | 100G Min |
| Mekanik ömür | 100.000.000 kez |
| Elektrik ömrü | 10.000.000 kez |
| Ortam sıcaklığı | -40°C ila 85°C (yoğuşmasız) |
| ağırlık | Yaklaşık 3g |
| Bobin parametreleri (20°C) |
| Nominal gerilim (VDC) | Nominal akım ±%10 (mA) | Bobin direnci ±%10 (Ω) | Nominal güç | Çekme gerilimi (Maks.) | Bırakma gerilimi (Min.) | Maksimum sürekli uygulanan voltaj |
| 3 | 0.012 | 250 | Yaklaşık 0,036W | Nominal voltajın %75'i | Nominal voltajın %10'u | Nominal voltajın %130'u |
| 5 | 0.01 | 500 | Yaklaşık 0,05W |
| 12 | 0.012 | 1000 | Yaklaşık 0,144W |
| 24 | 0.012 | 2000 | Yaklaşık 0,288W |
Yukarıdaki değerler başlangıç değerleridir. Bobinin aşırı ısınmasını önlemek için ürüne sürekli olarak 10 dakikadan fazla maksimum voltaj uygulamayın.

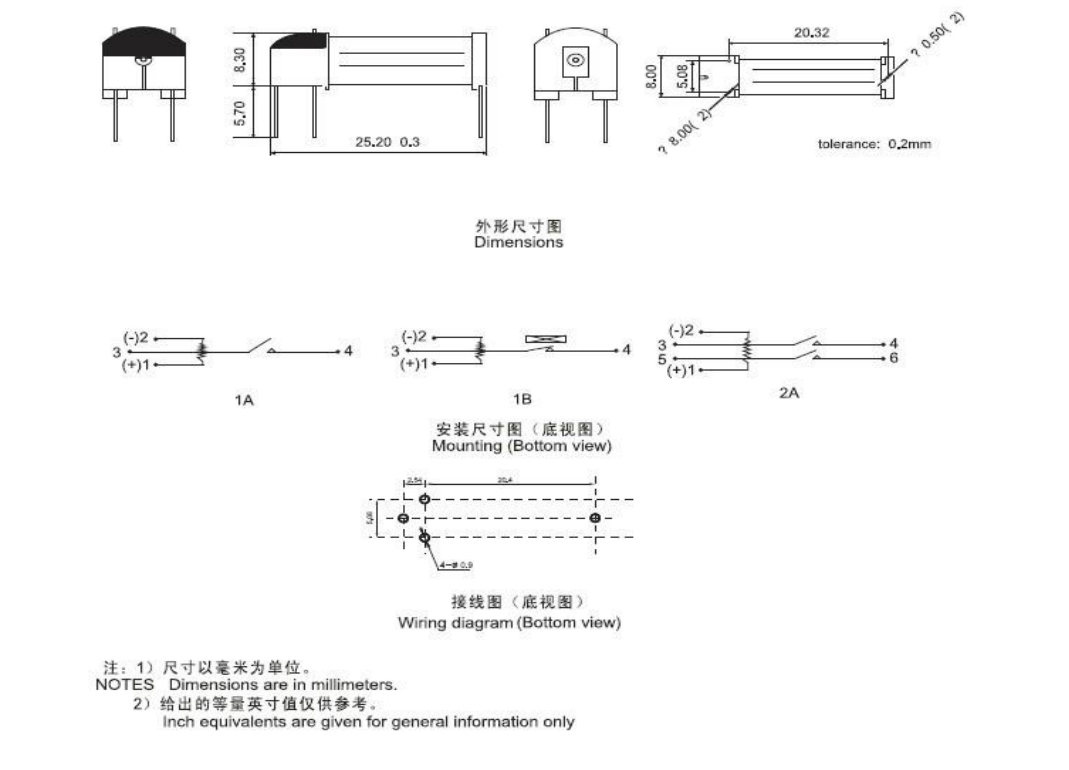

Anahat boyutları çizimi, kablo bağlantı şeması ve montaj deliği konum şeması (birim: mm)
Sipariş İşareti
SR-1-A-05
1 2 3 4
1: Modeli: SIP
2: Kontak Grubu Sayısı: 1-1 kutup
3: İletişim Türü: C (Referans C); H (Referans A); B (Referans B)
4: Nominal Gerilim: 3, 5, 12, 24VDC
Yasal Uyarı: Bu ürün özellikleri yalnızca müşteriye referans amaçlıdır ve önceden bildirilmeksizin değiştirilebilir.
Sheng Yuan'ın her özel uygulamada röleler için gereken tüm performans parametrelerini değerlendirmesi imkansızdır; bu nedenle müşterilerin kendi özel kullanım koşullarına uygun ürünleri seçmeleri gerekmektedir. Mühürlü için
Röleler için lütfen kurulum ve temizlik sonrasında kullanmadan önce muhafazadaki havalandırma deliklerini açın. Herhangi bir sorunuz varsa daha fazla teknik destek için lütfen Sheng Yuan ile iletişime geçin. Ancak ürün seçiminin sorumluluğu yalnızca müşteriye aittir.
