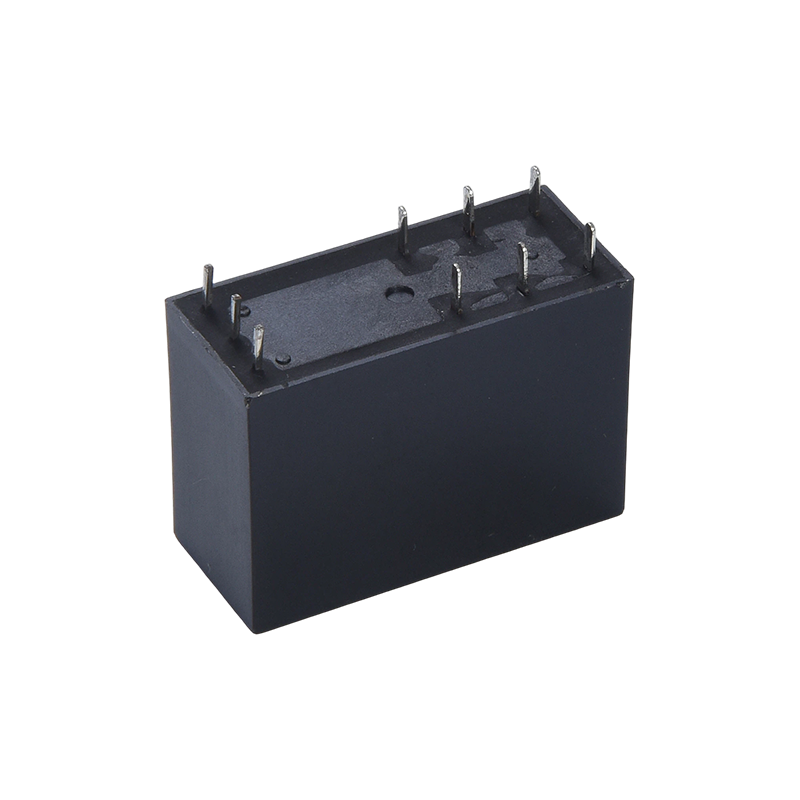

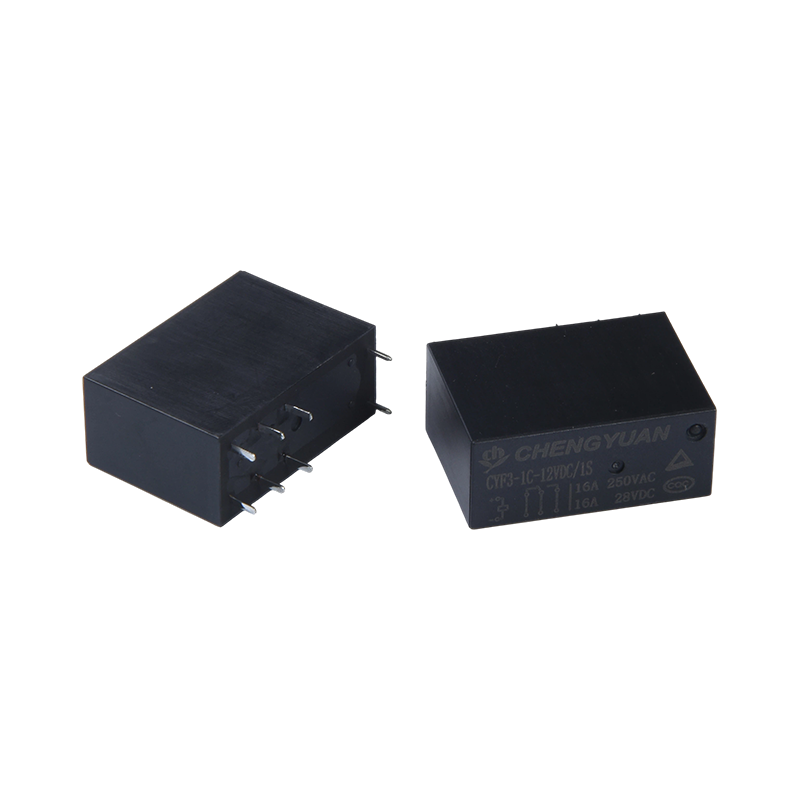

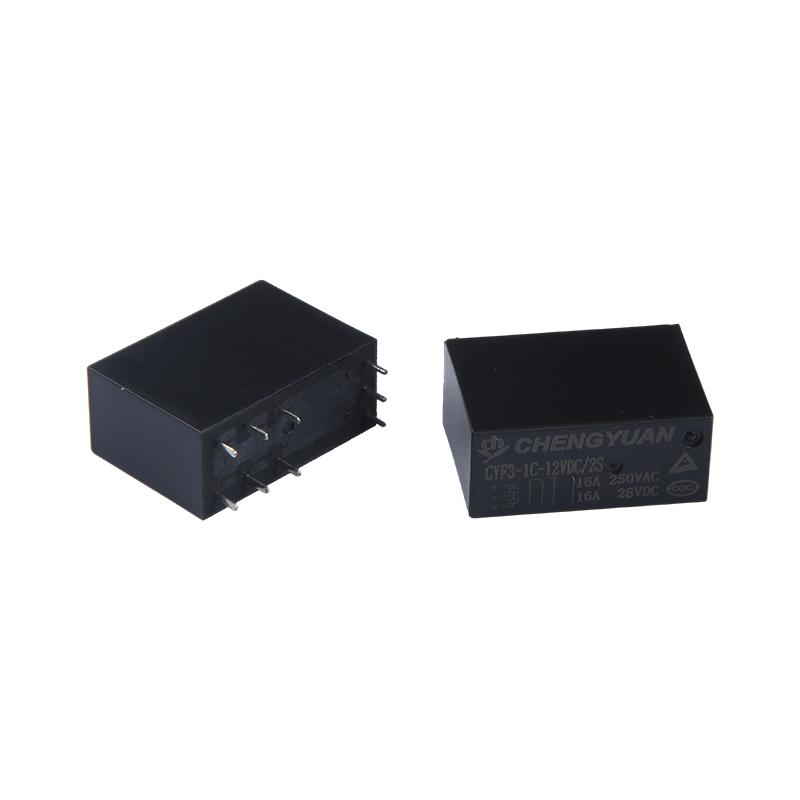

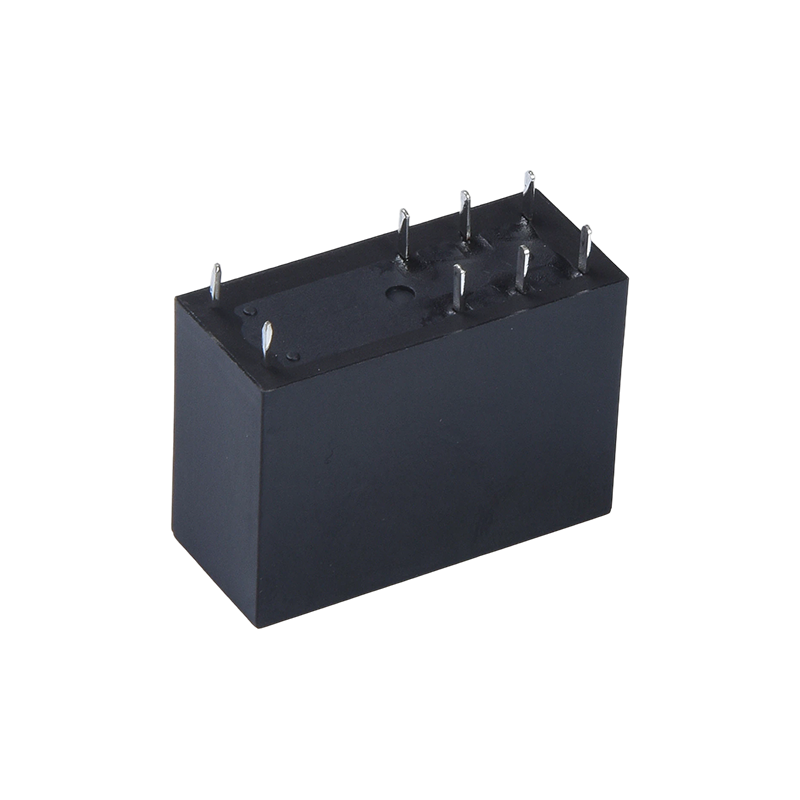

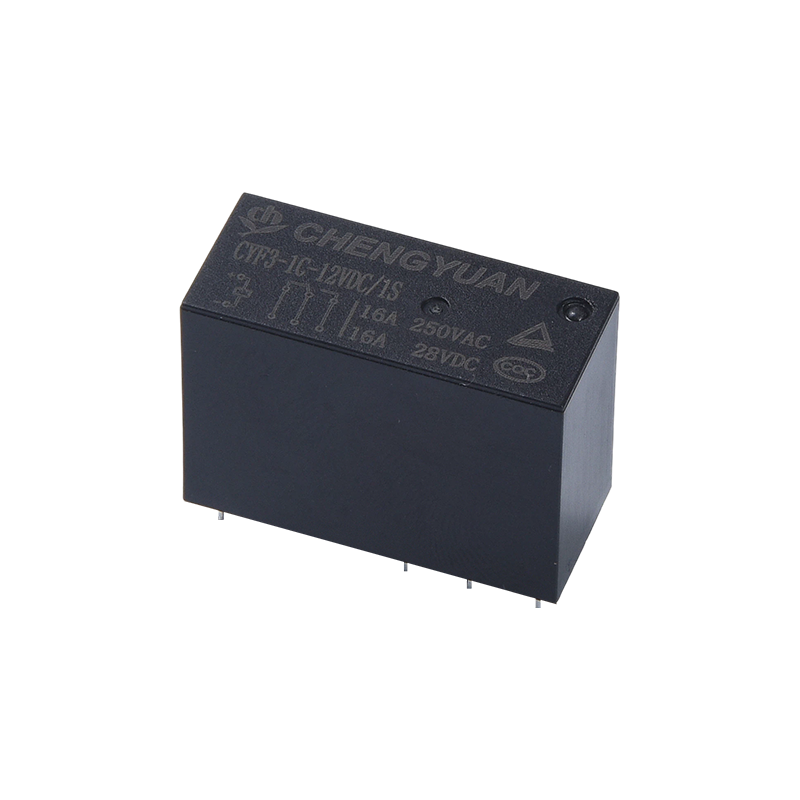

I. Ürün Yapısı ve Kurulum Özellikleri
1. Çekirdek Yapısı: Manyetik mandallama yapısını benimser, kontrol ucundan güç kesildikten sonra bile mevcut durumun korunmasını sağlayarak sıfır güç anahtarlaması sağlar.
2. Kurulum Özellikleri: Küçük boyut, yüksek yoğunluklu kurulum senaryolarına uygun, PCB kartı alanından etkili bir şekilde tasarruf sağlar;
3. Otomatik Montaja Uyarlanabilir: Yapısal tasarım standart kurulum işlemleriyle uyumludur, toplu montajı kolaylaştırır ve üretim verimliliğini artırır.
II. Uygulanabilir Senaryolar
1. İletişim Ekipmanı: Çeşitli iletişim cihazlarında devre anahtarlama ve kontrolü için uygundur, istikrarlı sinyal iletimi sağlar;
2. Güvenlik Ekipmanları: Güvenlik izleme, alarm sistemleri ve diğer güvenlik ekipmanlarına uygun olup, yüksek güvenilirliği ve voltaj direnciyle güvenli çalışmayı sağlar.
3. Ofis Ekipmanları: Yazıcı, fotokopi makinesi gibi ofis ekipmanlarında dahili devre kontrolü amacıyla kullanılır;
4. Ev Aletleri: Klima, mikrodalga fırın gibi ev aletlerinde yük kontrolü ve devre anahtarlama için uygundur.
III. Temel Avantajlar
1. Yüksek Yük Kapasitesi: Daha geniş bir uygulama yelpazesiyle orta ve yüksek güçlü ekipman kontrol ihtiyaçlarına uygun 17A kontak anahtarlama kapasitesi;
2. Yüksek Gerilim Direnci: 5000V gerilim direnci, karmaşık devre ortamlarında güvenliği artırır;
3. Esnek Kurulum: Yüksek yoğunluklu kurulum için küçük boyut, iç alandan tasarruf sağlar;
4. Düşük Güç Tüketimi ve Uzun Süreli Saklama: Manyetik mandallama yapısı, sıfır güçte anahtarlama ve uzun süreli durum koruma sağlayarak enerji tüketimini azaltır.
5. Yetkili Sertifikasyon: TUV ve CQC sertifikalı, arıza riskini azaltır ve güvenilirliği artırır.
İletişim Verileri
| Tür | CYA |
| İletişim materyali | Gümüş alaşımı |
| Temas direnci | Maksimum 100 mΩ (1A 16VDC'de) |
| Nominal yük (Dirençli yük) | 10A250VAC |
| Maks. anahtarlama akımı | 15A |
| Maks. anahtarlama gerilimi | 250VAC |
| Maks. güç değiştirme | 2500VA |
| Min. yük değiştirme | 6V 1A |
Özellikler
| Çalışma süresi (nominal bobin voltajında) | 8 ms Maks. ( Diyot yok) |
| Yayınlanma zamanı | 5 ms Maks. ( Diyot yok) |
| Yalıtım direnci | Min 1000MΩ (500VDC'de) |
| Dielektrik dayanım | Açık kontaklar arasında: 1 dakika boyunca 750VAC, 50/60Hz |
| Bobin ve kontak arasında: 1 dakika boyunca 1500VAC, 50/60Hz |
| Titreşim direnci | Yıkıcı | 10-55Hz, 1,5 mm'lik çift genlikte |
| Fonksiyonel | 10-55Hz, 1,5 mm'lik çift genlikte |
| Şok direnci | Fonksiyonel | 10G Dakika |
| Yıkıcı | 10G Dakika |
| Dayanıklılık | Mekanik dayanıklılık (10800ops./h) | 10.000.000 işlem (oda sıcaklığında) |
| Elektrik dayanıklılığı (360 işlem/saat) | 100.000 işlem (oda sıcaklığında) |
| Ortam sıcaklığı | -40°C~ 85°C(yoğunlaşma yok) |
| Ağırlık | Yaklaşık 8,5g |
Bobin Verileri (20°C'de)
| Nominal gerilim (VDC) | Nominal işletme akım ±%10(mA) | Bobin direnci ±%10(Ω) | Nominal işletim güç | Çalışma voltajı (Maks.) | Serbest bırakma voltajı (Dk.) | Maks. izin verilen voltaj |
| 3 | 120 | 25 | Yaklaşık 0,36 W | Nominalin %75'i gerilim | Nominalin %5'i gerilim | Nominal voltajın %130'u |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |
Yukarıda gösterilen veriler başlangıç değerleridir. Bobinin aşırı ısınmasını önlemek için bobin üzerinde izin verilen maksimum voltajı 10 dakikadan fazla uygulamayın.

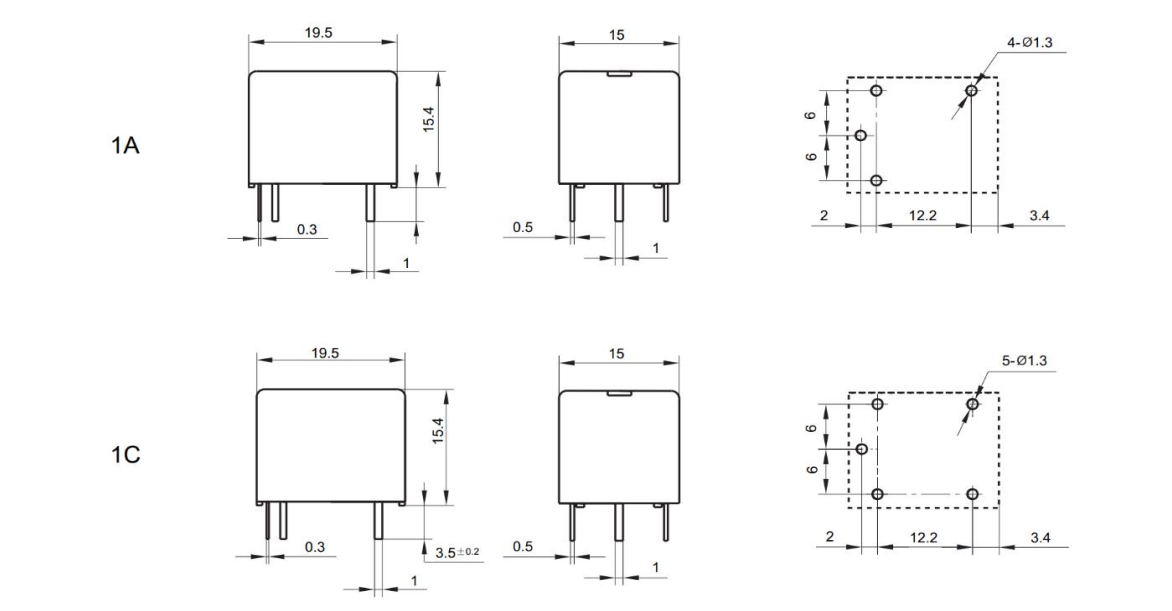

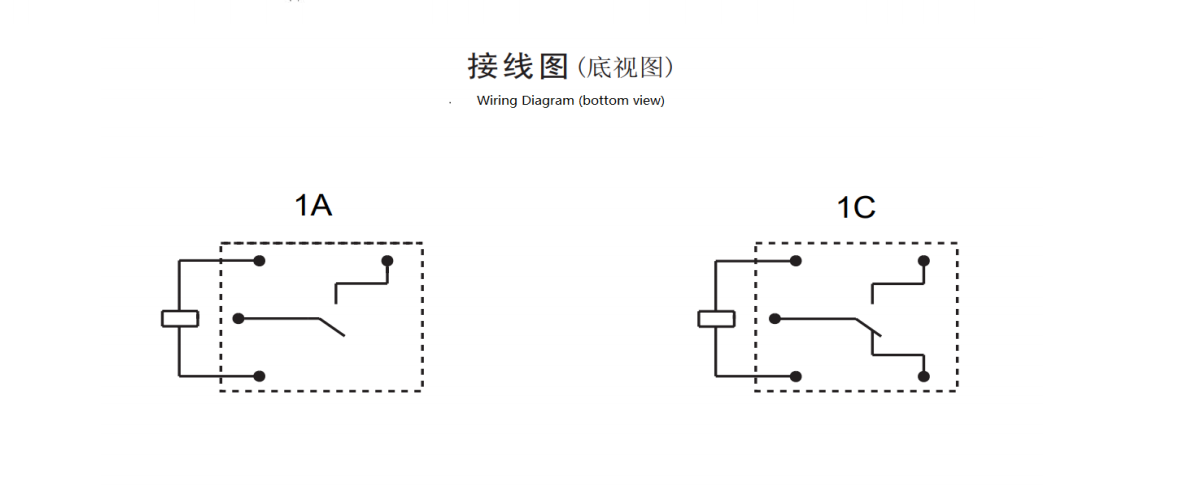

Anahat boyutu, Kablo şeması, PCB düzeni (Birim: mm)

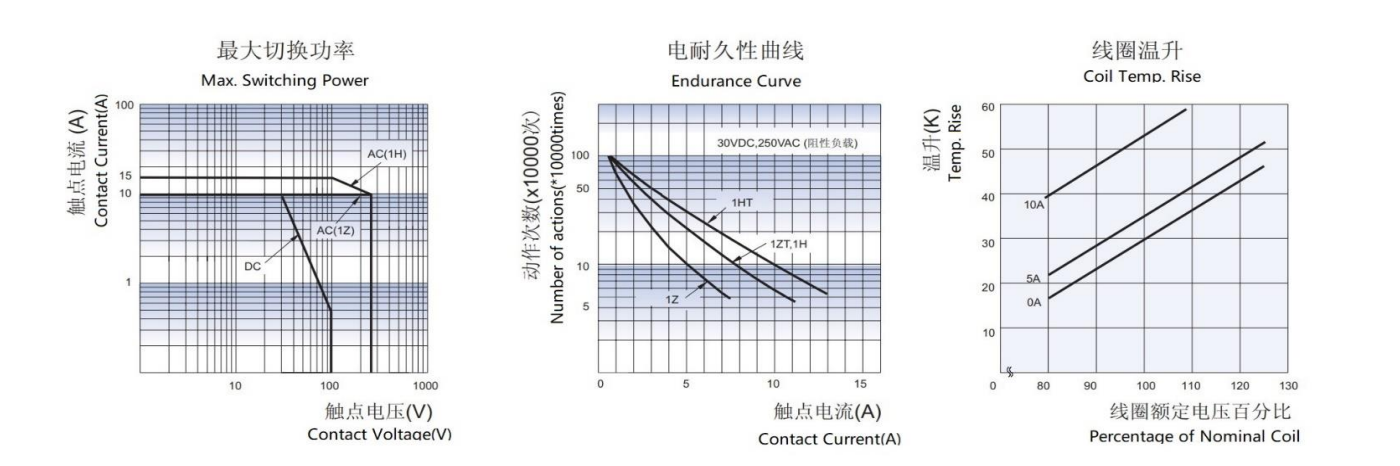

Karakteristik Eğriler
CYA - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Tür: CYA
2: Kutup Sayısı: 1-1 Kutup
3: İletişim Düzenlemesi: C C'den ; H A'dan ; B Gönderen B
4: Nominal Voltaj: 3,5,6,9,12,18,24,48VDC
5: Muhafaza Rengi: T -Beyaz; H-Siyah; L-Mavi 6: Bobin Gücü: D-0,45W L-0,36W
7: Koruyucu Yapı: S-Flux korumalı,
SH- Mühürlü tip yıkanabilir
8: Özel Parametre: Nil-Standart tip
Harf veya rakam-Özel gereksinim
(1): Akı geçirmez röleler H2S, SO2, NO2, toz vb. kirleticilerin bulunduğu ortamlarda kullanılamaz.
(2): Akı geçirmez röleler PCB üzerine monte edildikten sonra suyla temizleme veya yüzey işleme önerilmez.
(3): Müşteriye özel gereksinimler (XX) firmamız tarafından değerlendirilip karakteristik sembollerle işaretlenecektir.
