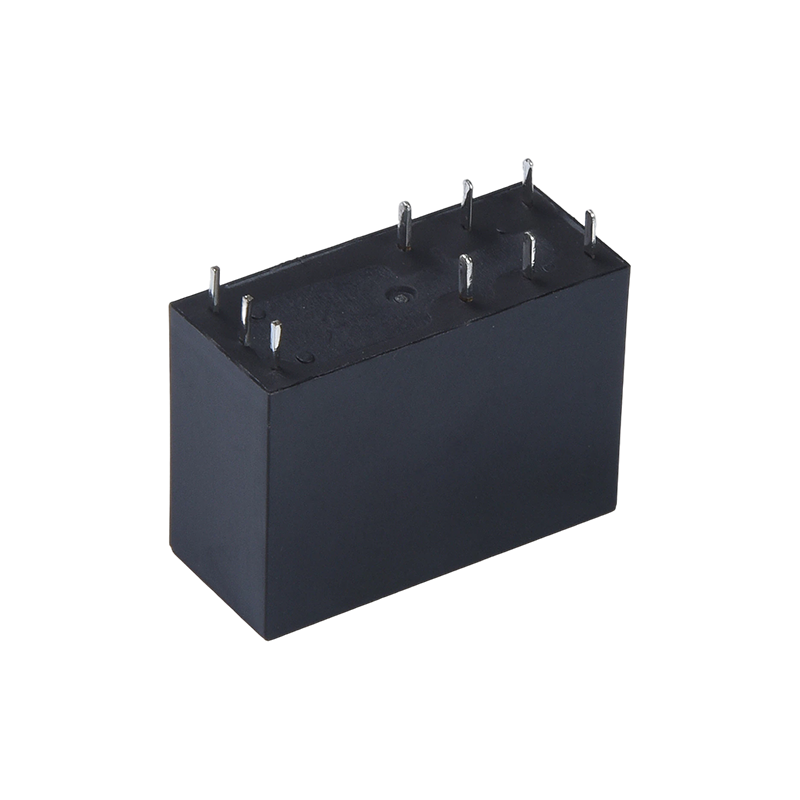

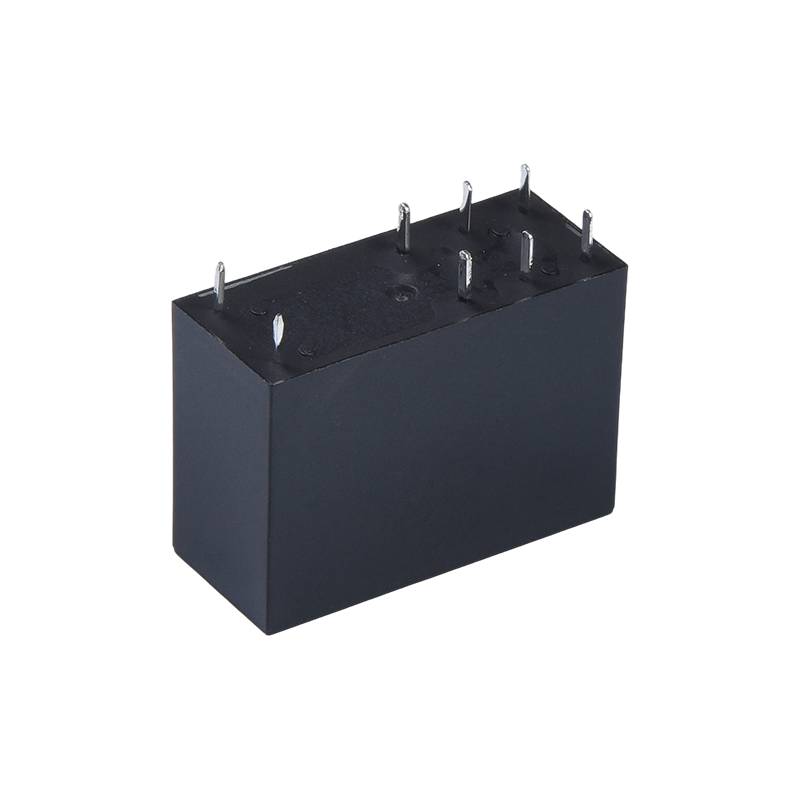

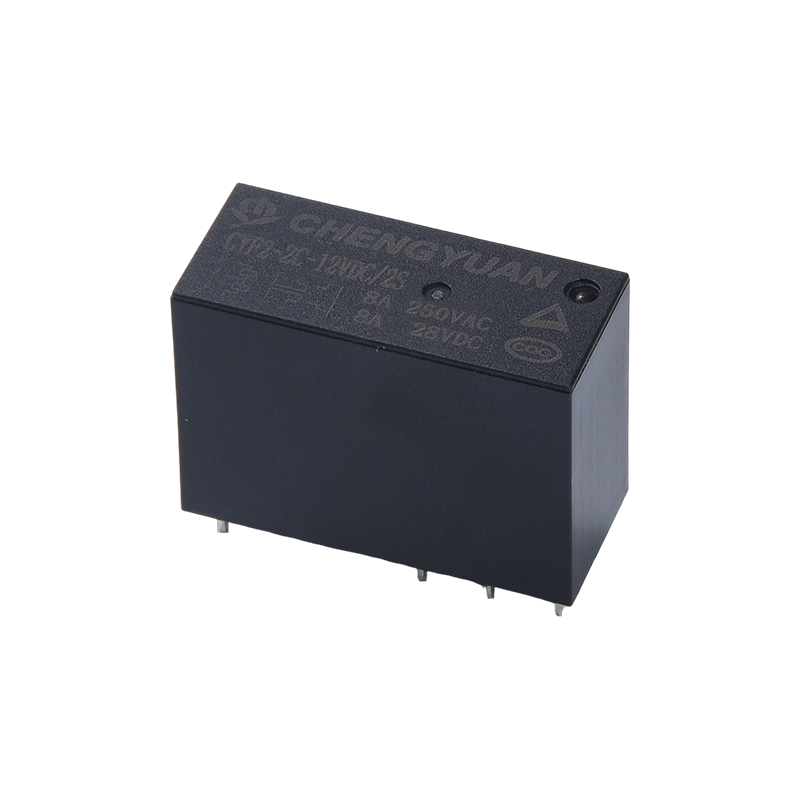

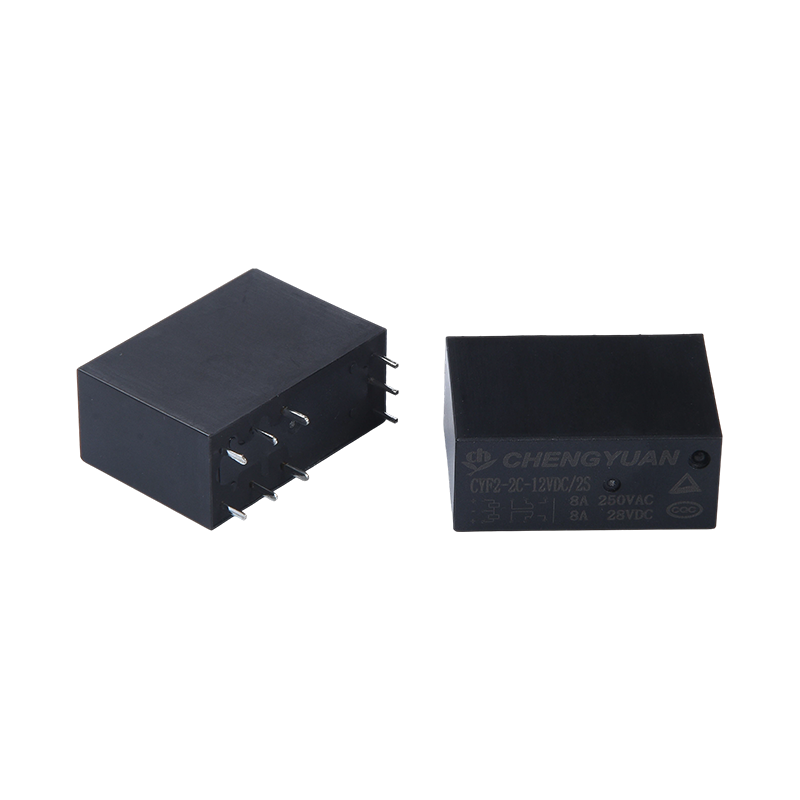

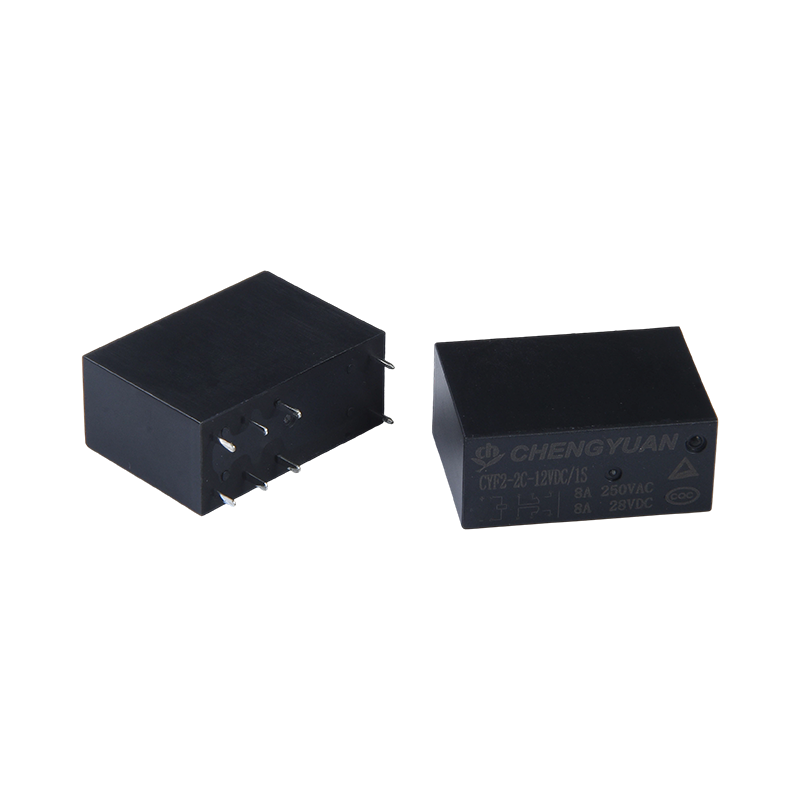

Özellikler:
1. Manyetik Kilitleme Fonksiyonu: Darbe uyarımını kullanır; bobin yalnızca anahtarlama anında güç tüketir ve kontak durumu güç kapatıldıktan sonra kendiliğinden kilitlenir, bu da sistemin enerji tüketimini önemli ölçüde azaltır.
2. Yüksek Yükte Anahtarlama: Kontaklar, klimalar ve mikrodalga fırınlar gibi ev aletlerinin yüksek güçlü kontrol ihtiyaçlarını karşılayan 8A akım anahtarlamayı destekler.
3. Yüksek Dayanım Gerilimi İzolasyonu: Bobin ve kontaklar arasındaki dayanım gerilimi 5000V'a ulaşarak mükemmel elektriksel izolasyon performansı sağlar ve kontrol devresinin güvenliğini sağlar.
4. Kompakt Tasarım: Küçük boyut ve kompakt yapı, PCB kartlarına yüksek yoğunluklu montaj için idealdir.
5. Geniş Gerilim Bobini Aralığı: Farklı kontrol voltajlarına uyum sağlayan, 3VDC'den 48VDC'ye kadar çeşitli bobin özellikleri sunar.
6. Güvenlik Sertifikası: TUV ve CQC sertifikalı, uluslararası güvenlik standartlarına uygundur.
Tipik Uygulamalar:
1. İletişim Ekipmanı: Düşük güçlü devre anahtarlama ve sinyal yönlendirme için iletişim baz istasyonlarında ve anahtarlama ekipmanlarında kullanılır.
2. Ev Aletleri: Enerji tasarrufu sağlayan güç kontrol anahtarı olarak klimalar, mikrodalga fırınlar ve diğer ekipmanlar için uygundur.
3. Güvenlik Ekipmanları: Güvenlik alarm sistemlerinde ve erişim kontrolünde, elektrik kesintisi durumunda dahi orijinal kilitleme veya alarm durumunun korunmasını sağlamak amacıyla kullanılır.
4. Ofis Ekipmanı: Bekleme modundaki güç tüketimini azaltmak için fotokopi makineleri ve yazıcılar gibi ofis otomasyon ekipmanlarına uygulanır.
İletişim Verileri
| Tür | CYA |
| İletişim materyali | Gümüş alaşımı |
| Temas direnci | Maksimum 100 mΩ (1A 16VDC'de) |
| Nominal yük (Dirençli yük) | 10A250VAC |
| Maks. anahtarlama akımı | 15A |
| Maks. anahtarlama gerilimi | 250VAC |
| Maks. güç değiştirme | 2500VA |
| Min. yük değiştirme | 6V 1A |
Özellikler
| Çalışma süresi (nominal bobin voltajında) | 8 ms Maks. ( Diyot yok) |
| Yayınlanma zamanı | 5 ms Maks. ( Diyot yok) |
| Yalıtım direnci | Min 1000MΩ (500VDC'de) |
| Dielektrik dayanım | Açık kontaklar arasında: 1 dakika boyunca 750VAC, 50/60Hz |
| Bobin ve kontak arasında: 1 dakika boyunca 1500VAC, 50/60Hz |
| Titreşim direnci | Yıkıcı | 10-55Hz, 1,5 mm'lik çift genlikte |
| Fonksiyonel | 10-55Hz, 1,5 mm'lik çift genlikte |
| Şok direnci | Fonksiyonel | 10G Min |
| Yıkıcı | 10G Min |
| Dayanıklılık | Mekanik dayanıklılık (10800ops./h) | 10.000.000 işlem (oda sıcaklığında) |
| Elektrik dayanıklılığı (360 işlem/saat) | 100.000 işlem (oda sıcaklığında) |
| Ortam sıcaklığı | -40°C~ 85°C(yoğunlaşma yok) |
| Ağırlık | Yaklaşık 8,5g |
Bobin Verileri (20°C'de)
| Nominal gerilim (VDC) | Nominal işletme akım ±%10(mA) | Bobin direnci ±%10(Ω) | Nominal işletim güç | Çalışma voltajı (Maks.) | Serbest bırakma gerilimi (Dk.) | Maks. izin verilen voltaj |
| 3 | 120 | 25 | Yaklaşık 0,36 W | Nominalin %75'i gerilim | Nominalin %5'i gerilim | Nominal voltajın %130'u |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |
Yukarıda gösterilen veriler başlangıç değerleridir. Bobinin aşırı ısınmasını önlemek için bobin üzerinde izin verilen maksimum voltajı 10 dakikadan fazla uygulamayın.
Anahat boyutu, Kablo şeması, PCB düzeni (Birim: mm)
Karakteristik Eğriler
CYA - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Tür: CYA
2: Kutup Sayısı: 1-1 Kutup
3: İletişim Düzenlemesi: C C'den ; H A'dan ; B Gönderen B
4: Nominal Voltaj: 3,5,6,9,12,18,24,48VDC
5: Muhafaza Rengi: T -Beyaz; H-Siyah; L-Mavi 6: Bobin Gücü: D-0,45W L-0,36W
7: Koruyucu Yapı: S-Flux korumalı,
SH- Mühürlü tip yıkanabilir
8: Özel Parametre: Nil-Standart tip
Harf veya rakam-Özel gereksinim
(1): Akı geçirmez röleler H2S, SO2, NO2, toz vb. kirleticilerin bulunduğu ortamlarda kullanılamaz.
(2): Akı geçirmez röleler PCB üzerine monte edildikten sonra suyla temizleme veya yüzey işleme önerilmez.
(3): Müşteriye özel gereksinimler (XX) firmamız tarafından değerlendirilip karakteristik sembollerle işaretlenecektir.
