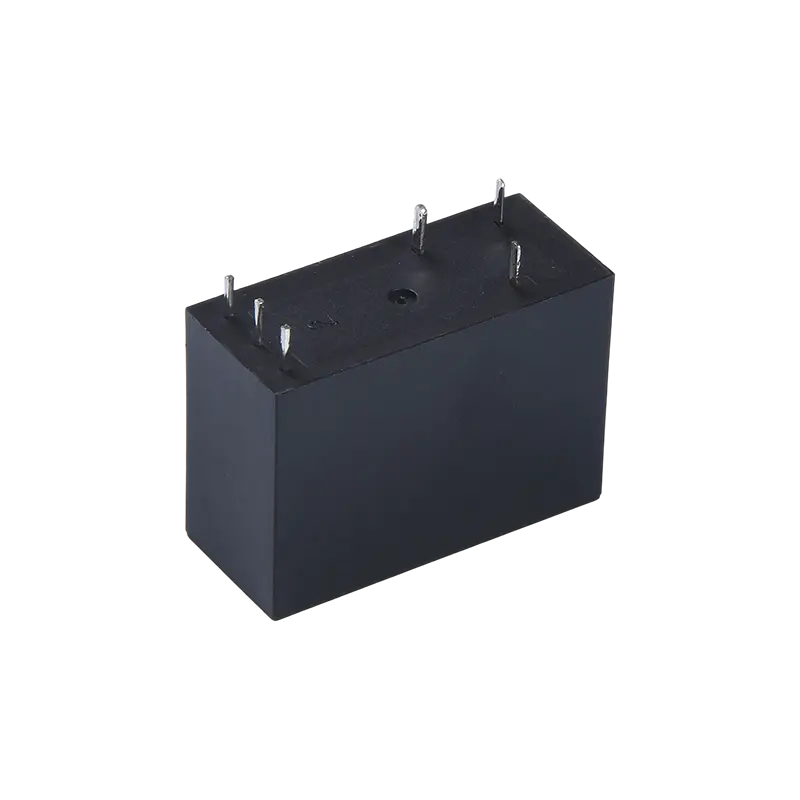

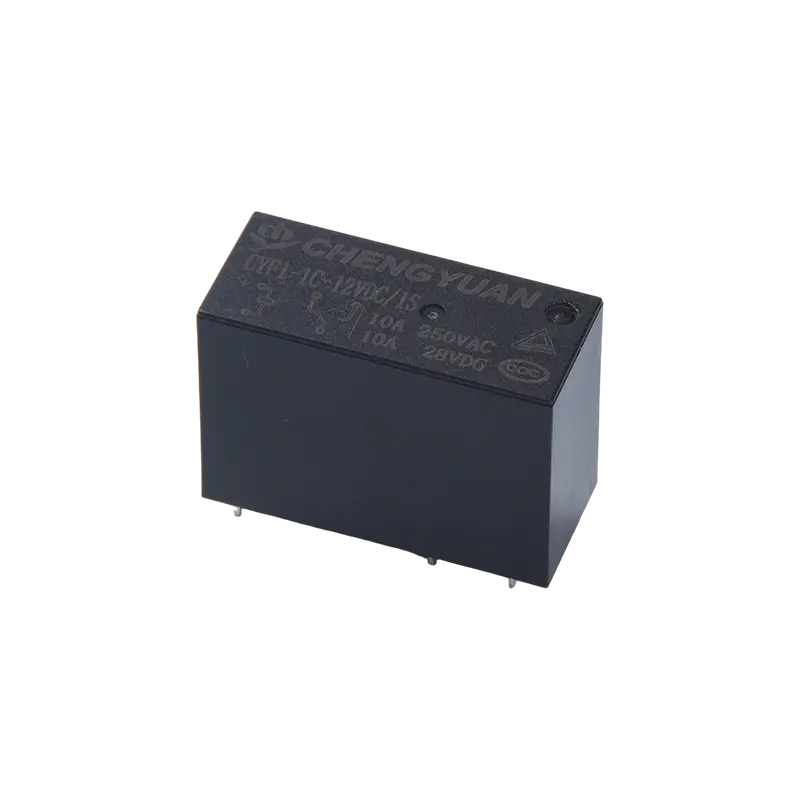

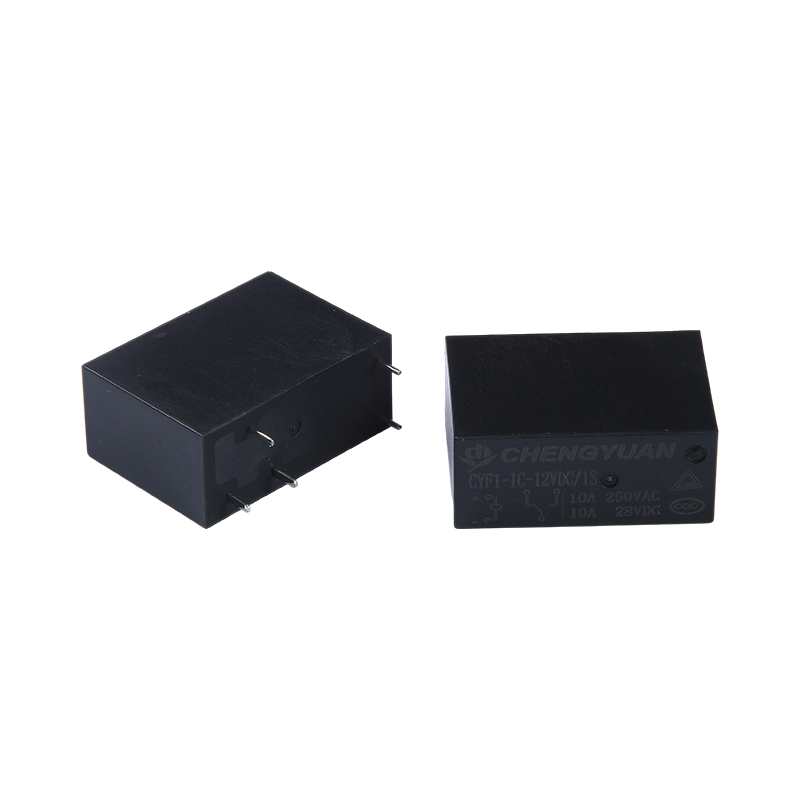

Ürün Avantajları:
• Sıfır Statik Güç Tüketimi: Manyetik kilitleme prensibi kullanılarak, etkinleştirmeden sonra kontak durumu sürekli güç kaynağı olmadan korunur ve sistemin bekleme durumundaki güç tüketimi önemli ölçüde azalır.
• Yüksek Yük, Kompakt Tasarım: Ultra küçük bir pakette maksimum 16A kontak anahtarlama kapasitesine ulaşarak yüksek güç yoğunluğu sunar ve PCB alanından tasarruf sağlar.
• Güç Kapalı Durum Belleği: Elektrik kesintisinden sonra kontak konumu değişmeden kalır ve yedek devreler veya güvenlik kilitleri için uygun olan, güç geri geldiğinde sürüşe gerek kalmadan orijinal durum korunur.
Özellikler:
• Maksimum 16A kontak anahtarlama kapasitesi
• Tek kutuplu ve çift kutuplu geçiş kontak konfigürasyonlarında mevcuttur
• Ultra küçük boyutlu, standart PCB pinleri
• Yalıtımlı ve akmaya dayanıklı tipleri mevcuttur
• Çevre dostu ürün (ROHS uyumlu)
• Boyutlar: (28,9*12,6*20,6)mm
Ana Uygulamalar:
• Akıllı Sayaçlar ve Enerji Yönetimi: Ön ödemeli sayaçlarda ve akıllı devre kesicilerde uzaktan anahtarlama kontrolü için kullanılır ve manyetik kilitleme sayesinde düşük güç tüketimi elde edilir.
• Enerji Tasarruflu Cihazlar: Bekleme modundaki güç tüketimini azaltmak ve enerji verimliliği standartlarını karşılamak için klimalar ve su ısıtıcıları gibi cihazların ana güç kontrolüne entegre edilmiştir.
• Kesintisiz Güç Kaynakları ve Enerji Depolama: UPS ve fotovoltaik invertörlerin çıkış anahtarlama devrelerinde kullanılır, elektrik kesintilerinde durumu koruyarak sistem sürekliliğini sağlar.
• Güvenlik ve Yangından Korunma Sistemleri: Ani elektrik kesintilerinde güvenilir anahtar durumunun sağlanması için alarm sistemlerinde ve acil aydınlatma kontrol devrelerinde kullanılır.
İletişim Parametreleri
| İletişim Yapılandırması | 1A/1C | 2A/2C |
| Kontak Direnci | < 50mΩ (1A 6VDC) |
| İletişim Malzemesi | AgSnO₂,AgCdO |
| Kontak Yükü (Dirençli) | 20A 250VAC 16A 250VAC/28VDC 10A 250VAC/28VDC | 8A 250VAC 5A 277VAC/28VDC |
| Maksimum Anahtarlama Gerilimi | 250VAC / 28VDC |
| Maksimum Anahtarlama Akımı | 20A/16A/10A | 8A/5A |
| Maksimum Anahtarlama Gücü | 5000VA/480W | 1200VA/150W |
| Mekanik Dayanıklılık | 1×10⁷ döngü |
| Elektriksel Dayanıklılık | 1×10⁵ döngü |
Bobin Parametreleri
| Nominal Bobin Gücü - | Tek Bobin 540mW |
| Çift Bobin ≦1W (Güç, spesifikasyona göre değişir) |
| Bobin Sıcaklığı Artışı | Nominal voltajda 26°C (47°F) |
| Maksimum Sıcaklık | 130°C (266°F) |
Bobin Spesifikasyon Tablosu
| Nominal Gerilim (VDC) | Gerilimi Ayarla/Sıfırla (VDC) | Darbe Genişliği (ms) | Çift Bobin Direnci (Ω±%10) | Tek Bobin Direnci (Ω±%10) |
| Bobin 1 | Bobin 2 |
| 3 | ≤2,40 | ≥50 | 12.5 | 10.6 | 12.5 |
| 5 | ≤4,00 | ≥50 | 37 | 33 | 42 |
| 12 | ≤9,60 | ≥50 | 200 | 169 | 267 |
| 24 | ≤19,2 | ≥50 | 800 | 680 | 1067 |
| 48 | ≤38,4 | ≥50 | 2780 | 2315 | 4267 |
Performans Parametreleri
| Yalıtım Direnci | 100MΩ (500VDC) |
| Dielektrik Dayanım Gerilimi | Kontak ve Bobin Arasında | 1 dakika boyunca 5000VAC |
| Açık Kişiler Arasında | 1 dakika boyunca 750VAC |
| Çalışma Süresi (nominal voltajda) | ≤10ms |
| Serbest Bırakma Süresi (nominal gerilimde) | ≤5ms |
| Şok | Kararlılık | 100m/s² (10g) |
| Güç | 1000m/s² (100g) |
| Titreşim | 10Hz~55Hz, 1,5 mm çift genlik |
| Nem | %35~%85 bağıl nem |
| Sıcaklık Aralığı | -40°C ~ 85°C |
| Terminal Tipi | PCB tipi |
| Ağırlık | Yaklaşık 10g |
| Ambalaj Tipi | Plastik sızdırmaz tip, lehime dayanıklı tip |
Güvenlik Sertifikaları
| CQC | 1A/1C | 16A 250VAC 16A 28VDC10A |
| 1A/1C | 10 250VAC 10 28VDC |
| 2A/2C | 8A 250VAC 8A 28VDC |
| TUV | 1A/1C | 16A250VAC çünkü phi=1 16A 28/R=0ms |
| 1A/1C | 10 250VAC 10 28VDC |
| 2A/2C | 8A250VAC çünkü phi=1 8A 28/R=0ms |
Sipariş işareti örneği
Röle modeli CYF
Bobin voltajı 5 6 9 12 18 24 48 VDC
İletişim formu 1A: normalde açık bir grup, 1C: bir dönüşüm grubu, 2A: normalde açık iki grup, 2C iki dönüşüm grubu
Bobin formu 1S: tek bobin 2S: çift bobin
Kontak malzemesi T: AgSnO2, Yok: AgCdO
Açıklamalar: (1) H2S, SO2, NO2 vb. gibi zararlı gazların bulunduğu ortamlarda, plastik yalıtımlı ürünlerin kullanılması tavsiye edilir ve lütfen gerçek kullanımda testler ve onaylar gerçekleştirin; Genel temizlik gerekmediğinde tavsiye edilir
Akıya dayanıklı ürünlere öncelik verilmesi tavsiye edilir;
- Bu ürün çevre dostu bir üründür. Lütfen sipariş verirken ilgili özellik numarasını işaretleyin; burada (551) RoHS uyumluluğunu (temas noktaları kadmiyum içerir) ve (555) RoHS uyumluluğunu (temas noktaları kadmiyum içermez) belirtir.
Bağlantı şeması, montaj deliği boyutu birimi: mm
(1) Ürünün bazı dış boyutları için boyut toleransları belirtilmemiştir. Dış boyutlar ≤1 mm olduğunda tolerans ±0,2 mm'dir; dış boyutlar 1~5 mm arasında olduğunda tolerans ±0,3 mm'dir.
Genel boyut >5 mm olduğunda tolerans ±0,4 mm'dir;
(2) Boyut toleransı olmayan montaj deliği boyutları ±0,1 mm'dir.
Dikkat edilmesi gerekenler:
- Manyetik kilitlemeli rölenin fabrika durumu sıfırlama durumudur ancak rölenin nakliyesi veya kurulumu sırasındaki darbe gibi faktörlerden dolayı çalışma durumuna değişebilir. Bu nedenle, (güç kaynağı) kullanırken
Bağlandığında, lütfen onu eylem durumuna sıfırlayın veya gerektiği şekilde sıfırlayın.
- Manyetik kilitlemeli rölenin çalışmasını veya sıfırlanmasını sağlamak için, bobine uygulanan uyarma geriliminin anma gerilimine ulaşması ve darbe genişliğinin, etki veya sıfırlama süresinin 5 katından büyük olması gerekir. yapma
Aksiyon ve reset bobinlerine voltaj uygularken bobinlere uzun süre (1 dakikadan fazla) voltaj uygulamayın.
- Ürünün taşınması, depolanması ve uygulanması sırasında çalışma voltajının değişmesini ve voltajın sıfırlanmasını önlemek için lütfen ürünü güçlü manyetik alanlardan uzak tutun.
